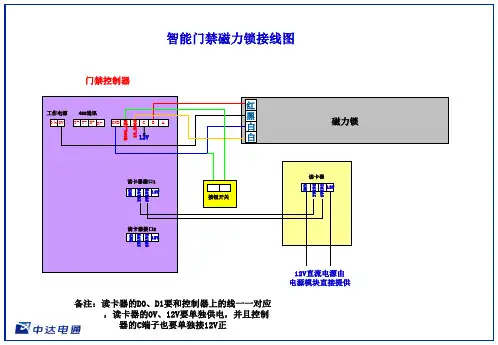

门禁控制器接线示意图

FJC-M613门禁读写控制器接线图
说明：
1、报警输出的驱动能力为DC12V100MA；
2、开锁输出的驱动能力为DC12V800MA；
3、开锁按钮应采用点动按钮，松手后按钮自动复位；
4、当门禁为1拖2模式(一体化主门禁外挂1个辅门禁天线)时,上图中的“灰色”线和
“棕色”线则为辅门禁天线两端的引脚；“兰色”线为辅门禁声音提示信号；“紫色”线为辅门禁指示灯信号；同时“黑色”线即为主门禁的开锁输出信号地（GND）又为辅门禁的声光提示信号地（GND）；另“红色”线和“橙色”线即为一体化主门禁的电源输入又为辅门禁天线的电源输入。

5、在1拖2模式接线时只要将辅门禁天线和一体化主门禁之间的“红色”线、“橙色”
线、“灰色”线、“棕色”线、“兰色”线、“紫色”线以及黑色线按颜色一一对应连线即可。

另一体化主门禁上的“红色”线、“橙色”线、“绿色”线、“黑色”线、“黄色”线以及“白色”线的定义未变；同时辅门禁天线上的“绿色”线、“黄色”线以及“白色”线为悬空，可以截短后绝缘处理。

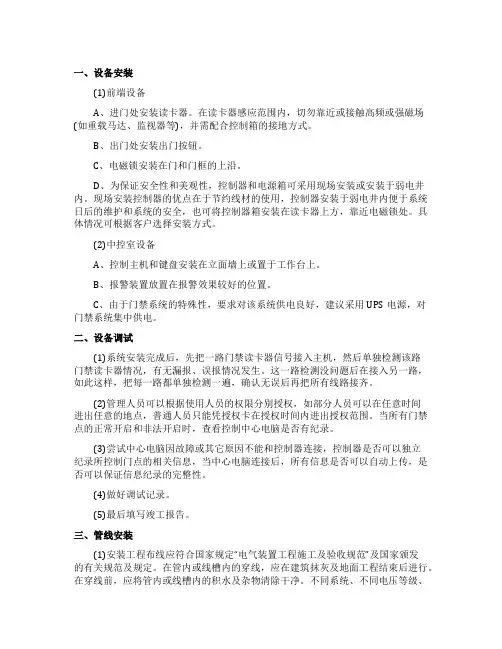

一、设备安装(1)前端设备A、进门处安装读卡器。

在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。

B、出门处安装出门按钮。

C、电磁锁安装在门和门框的上沿。

D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。

现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。

具体情况可根据客户选择安装方式。

(2)中控室设备A、控制主机和键盘安装在立面墙上或置于工作台上。

B、报警装置放置在报警效果较好的位置。

C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。

二、设备调试(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。

这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。

(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。

当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。

(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。

(4)做好调试记录。

(5)最后填写竣工报告。

三、管线安装(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。

在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

不同系统、不同电压等级、不同电流类别的`线路，不应穿在同一管内或线槽同一槽孔内。

导线在管内或线槽内，不应有接头或扭结。

导线的接头，应在接线盒内焊接或用端子连接。

门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。

支持多达6 个输出和10 个输入。

型号有单门、双门、4门等。

⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。

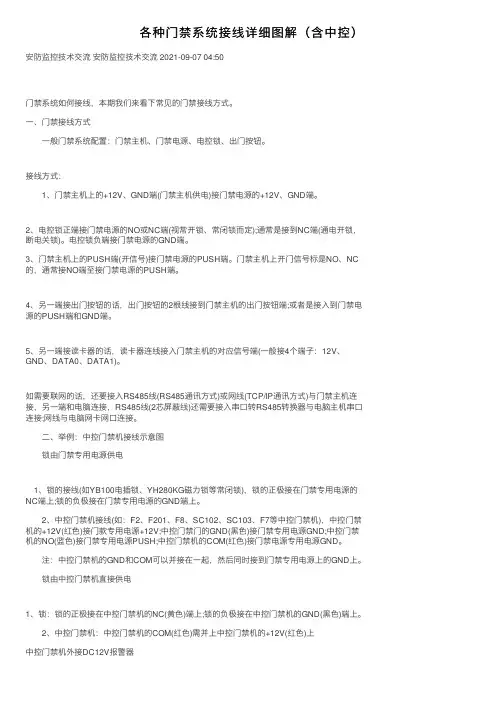

各种门禁系统接线详细图解（含中控）安防监控技术交流安防监控技术交流 2021-09-07 04:50门禁系统如何接线，本期我们来看下常见的门禁接线⽅式。

⼀、门禁接线⽅式 ⼀般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线⽅式： 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁⽽定);通常是接到NC端(通电开锁，断电关锁)。

电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。

门禁主机上开门信号标是NO、NC 的，通常接NO端⾄接门禁电源的PUSH端。

4、另⼀端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端;或者是接⼊到门禁电源的PUSH端和GND端。

5、另⼀端接读卡器的话，读卡器连线接⼊门禁主机的对应信号端(⼀般接4个端⼦：12V、GND、DATA0、DATA1)。

如需要联⽹的话，还要接⼊RS485线(RS485通讯⽅式)或⽹线(TCP/IP通讯⽅式)与门禁主机连接，另⼀端和电脑连接，RS485线(2芯屏蔽线)还需要接⼊串⼝转RS485转换器与电脑主机串⼝连接;⽹线与电脑⽹卡⽹⼝连接。

⼆、举例：中控门禁机接线⽰意图 锁由门禁专⽤电源供电　1、锁的接线(如YB100电插锁、YH280KG磁⼒锁等常闭锁)，锁的正极接在门禁专⽤电源的NC端上;锁的负极接在门禁专⽤电源的GND端上。

2、中控门禁机接线(如：F2、F201、F8、SC102、SC103、F7等中控门禁机)，中控门禁机的+12V(红⾊)接门款专⽤电源+12V;中控门禁门的GND(⿊⾊)接门禁专⽤电源GND;中控门禁机的NO(蓝⾊)接门禁专⽤电源PUSH;中控门禁机的COM(红⾊)接门禁电源专⽤电源GND。

注：中控门禁机的GND和COM可以并接在⼀起，然后同时接到门禁专⽤电源上的GND上。

锁由中控门禁机直接供电1、锁：锁的正极接在中控门禁机的NC(黄⾊)端上;锁的负极接在中控门禁机的GND(⿊⾊)端上。

说明：1、此接线图是控制器和锁共电源接法（此接法只能用于12V 的电锁并且必须保证电
源的容量）。

2、此接线图的门锁是断电开门锁，如果锁为通电开门锁时需把电锁的“+”改接控
制器“NO ”端口。

3、485通信和TCP 通信只能选择一种（出厂的时候已经固定）232通信一般为调试
用或者485通信和TCP 通信不能通信的时候备用。

4、开门按键、安防和门磁 接口 不分线序。

5、从门禁的稳定考虑推荐使用控制器和电锁不共电源接法并有如下改动：
图中COM 不再接控制器电源（黑粗线）改接电锁电源“+”；锁“—”改接电
锁电源“—”；锁“+”接控制器NC （断电开门锁）或NO （通电开门锁）。

继电器2动
作指示灯
继电器3动
作指示灯
继电器4动
作指示灯
闪烁表示CPU
正在运行 通信接收
指示灯
通信发送
指示灯。

门禁系统操作手册门禁控制器接线原理图2008-08-08初始版本完成版本：2．0版本： 2. 1 2010-11-18升级版本门禁系统操作手册第一部分门禁控制器硬件手册一．设备特点：1．485控制器特点485 门禁控制器使用标准的工业串口通讯，通讯距离可达1200米，每个总线能够接255 台设备，使用485 集线器能够扩展多条总线。

支持多达 6 个输出和10 个输入。

型号有单门、双门、4门等。

标准485（波特率9600）通讯；大容量储藏卡， 54000 卡记录， 60000刷卡记录，10000报警记录（控制器的记录保留在Flash里面；双储藏器，卡数据、刷卡记录分别储藏，数据不易扔掉；在脱机情况下，若是记录（刷卡记录和报警记录）高出容量，将覆盖最早的记录）；开门时区设置多达 16 组，且能够分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；支持多达 6个输出，分别控制门和报警输出联动；多门控制器支持互锁、防潜返功能；全部设备能够混杂安装在一个系统里面；配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；内置 web 网页，同时能够网络实时监控；2．T CP/IP控制器特点以太网门禁控制器是特地为对通讯要求比较高而设计的门禁设备。

拥有远程升级、远程初始化、数据复位、防区功能的功能；能够扩展的485 接口空间；支持多达6个输出和10 个输入。

是一个能够经过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

标准10M TCP/IP 通讯；大容量储藏卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保留在Flash里面。

门禁控制器接线原理图技术交流QQ10069106692008-08-08初始版本完成版本：2．0 2010-11-18升级版本版本：2.1第一部分门禁控制器硬件手册一．设备特性：1．485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

⏹标准485（波特率9600）通讯；⏹大容量存储卡，54000卡记录，60000刷卡记录，10000报警记录（控制器的记录保存在Flash里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹开门时区设置多达16组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；⏹支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹默认支持2—4个weigend读卡器，自动适应26、34、37协议；⏹支持多达6个输出，分别控制门和报警输出联动；⏹多门控制器支持互锁、防潜返功能；⏹所有设备可以混合安装在一个系统里面；⏹配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；⏹内置web网页，同时可以网络实时监控；2．TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

⏹标准10M TCP/IP通讯；⏹大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash里面。

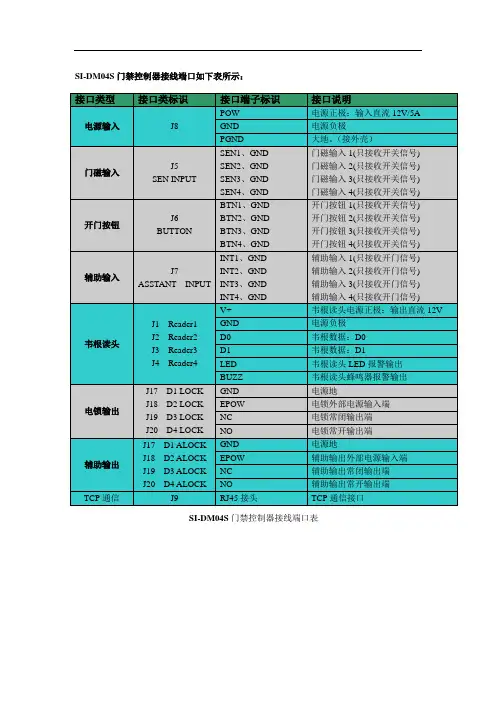

SI-DM04S门禁控制器接线端口如下表所示：SI-DM04S门禁控制器接线端口表门禁控制器接线说明如下图所示：其中电锁连接按照项目的实际需求选择其中一种连接方式即可。

电锁电锁电锁外部电源电锁12V外部电源门磁开门按钮485读头烟雾传感器电源的连接SI-DM系列门禁控制器采用12V/5A的开关电源供电。

当电锁为外部电源供电时，要求的开关电源为12V/1A。

当电锁为控制器供电时，要求的电源为12V/5A。

POW: 连接到开关电源的12V正极。

GND：连接到开关电源的负极。

PGND：通过门禁箱外壳接入大地。

韦根读头的连接V+：连接韦根读头的电源正极。

（12V/100mA）GND：连接韦根读头的电源地。

D0：连接韦根读头的韦根输出Data0D1：连接韦根读头的韦根输出Data1LED：连接韦根读头的LED报警输入。

（可不接）BUZZ：连接韦根读头的蜂鸣器报警输入。

（可不接）注意：韦根通信线建议采用屏蔽双绞线。

线径大于0.3mm.线长小于80m 门磁，开门按钮，辅助输入的连接SEN ：连接门磁的一端。

（没有方向，可任接）GND：连接门磁的另一端。

BTN ：连接开门按钮的一端。

（没有方向，可任接）GND：连接开门按钮的另一端。

INT ：连接辅助输入的一端。

（没有方向，可任接）GND：连接辅助输入的另一端。

注意：门磁，开门按钮和辅助输入只能接收开关信号，不能接收电压信号。

Array电锁，辅助输出的连接1.控制器供电的情况：（跳帽短接在IPOW端）●通电开锁：GND: 连接电锁的负极EPOW:不连接NC：不连接NO:连接电锁的正极●断电开锁：GND: 连接电锁的负极EPOW:不连接NC：连接电锁的正极NO:不连接2.外部电源供电的情况：（跳帽短接在EPOW端）●通电开锁GND: 不连接EPOW:连接外部电源的正极NC：不连接NO:连接电锁的正极电锁的负极直接连接到外部电源的负极即可，无需连接到控制器●断电开锁GND: 不连接EPOW:连接外部电源的正极NC：连接电锁的正极。
