X62W型万能铣床上要求主轴电动机启动后，进给电动机才能启动；M7120型平面磨床则要求当砂轮电动机启动后，冷却泵电动机才能启动。
在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。
像这种要求几台电动机的启动或停止，必须按一定的先后顺序来完成的控制方式，叫做电动机的顺序控制。
一、顺序控制线路110图1-67 主电路实现顺序控制的电路图1.主电路实现顺序控制如图1－67所示是主电路实现电动机顺序控制的电路图。
线路的特点是电动机M2的主电路接在KM（或KM1）主触头的下面。
在图1－67a所示控制线路中，电动机M2是通过接插器X接在接触器KM主触头的下面，因此，只有当KM主触头闭合，电动机M1启动运转后，电动机M2才可能接通电源运转。
M7120型平面磨床的砂轮电动机和冷却泵电动机，就采用了这种顺序控制线路。
在图1－67b所示控制线路中，电动机M1和M2分别通过接触器KM1和KM2来控制，接触器KM2的主触头接在接触器KM1主触头的下面，这样就保证了当KM1主触头闭合，电动机M1启动运转后，电动机M2才可能接通电源运转。
线路的工作原理如下：先合上电源开关QS。
M1启动后M2才能启动：按下SB1 KM1线圈得电 KM1KM1自锁触头闭合自锁电动机M1启动连续运转KM2再按下SB2 KM2 KM2自锁触头闭合自锁电动机M2启动连续运转M1、M2同时停转：按下SB3 控制电路失电 KM1、KM2主触头分断 M1、M2同时停转111想一想：能否通过控制电路来实现电动机的顺序控制？试一下，你能设计出几种形式的控制线路？几种在控制电路实现电动机顺序控制的电路图如图1－68所示。
图1－68a所示控制线路的特点是：电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接，这样就保证了M1启动后，M2才能启动的顺序控制要求。
线路的工作原理与图1－67b所示线路的工作原理相同。
顺序控制电路工作原理
顺序控制电路是一种常用于自动化领域的电路，用于控制设备或系统按照特定顺序进行工作。
其工作原理可以分为以下几个步骤：
1. 电路电源连接：首先，顺序控制电路需要连接到电源。
这可以通过直接连接到电网电源或通过其他电源源头（例如电池）实现。
2. 信号输入：顺序控制电路接受来自外部的不同输入信号。
这些信号可以是开关、传感器、计时器等。
3. 信号处理：接收到不同的输入信号后，顺序控制电路会进行信号处理。
这包括解码、判断和转换输入信号以产生所需的控制信号。
4. 控制信号输出：信号处理之后，顺序控制电路将产生相应的控制信号。
这些控制信号可以通过电路中的继电器、触发器、电磁铁等元件来控制设备或系统的操作。
5. 设备或系统工作：最后，控制信号将被发送到设备或系统中，以按照预定的顺序进行工作。
这可以是打开或关闭电机、灯光、阀门等。
顺序控制电路的工作原理主要是基于输入信号的触发和处理，以及根据处理的结果来产生相应的控制信号。
它的核心原理是
根据输入信号的不同组合和逻辑关系，通过电路的设计和元件的选择，实现对设备或系统工作顺序的控制。
一、实训目的本次实训旨在通过实际操作，使学生了解和掌握顺序控制线路的基本原理、设计方法、安装与调试技巧，提高学生动手能力和实际操作技能。
通过实训，学生能够：1. 理解顺序控制线路的概念和作用；2. 掌握顺序控制线路的设计方法；3. 熟悉顺序控制线路的安装与调试步骤；4. 培养团队合作和沟通能力。
二、实训时间2023年X月X日至2023年X月X日，为期两周。
三、实训器材1. 电气元件：按钮、接触器、热继电器、时间继电器、继电器线圈、电磁阀、指示灯等；2. 电路板：实训专用电路板；3. 测量工具：万用表、示波器、绝缘胶带、导线等；4. 其他工具：螺丝刀、剥线钳、剪刀等。
四、实训内容1. 顺序控制线路的基本原理顺序控制线路是一种按照一定的顺序执行控制任务的电路，它由控制线路、执行机构和反馈机构组成。
控制线路负责发出控制信号，执行机构根据控制信号执行相应的动作，反馈机构将执行机构的动作反馈给控制线路，实现闭环控制。
2. 顺序控制线路的设计方法（1）确定控制线路的控制要求：根据实际需求，确定控制线路的控制对象、控制顺序、控制条件等。
（2）选择合适的电气元件：根据控制要求，选择合适的电气元件，如按钮、接触器、继电器等。
（3）绘制电路原理图：根据所选电气元件和控制要求，绘制电路原理图。
（4）检查电路原理图：检查电路原理图是否正确，是否存在错误或遗漏。
3. 顺序控制线路的安装与调试（1）安装电气元件：按照电路原理图，将电气元件安装在电路板上。
（2）连接导线：根据电路原理图，连接电气元件之间的导线。
（3）检查电路：检查电路连接是否正确，是否存在短路或断路。
（4）调试电路：通电测试电路，检查电路是否满足控制要求。
4. 顺序控制线路的实验（1）实验一：单机顺序控制设计一个简单的单机顺序控制电路，实现按下启动按钮后，电机依次启动，停止按钮使电机停止。
（2）实验二：多机顺序控制设计一个多机顺序控制电路，实现按下启动按钮后，多台电机依次启动，停止按钮使电机停止。

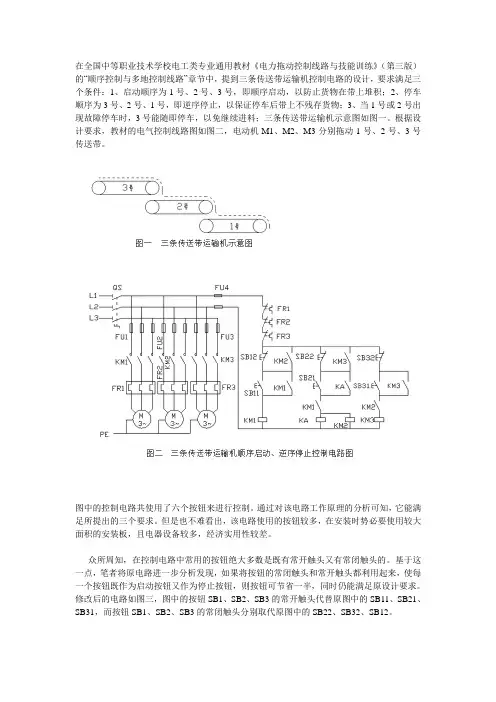

在全国中等职业技术学校电工类专业通用教材《电力拖动控制线路与技能训练》（第三版）的“顺序控制与多地控制线路”章节中，提到三条传送带运输机控制电路的设计，要求满足三个条件：1、启动顺序为1号、2号、3号，即顺序启动，以防止货物在带上堆积；2、停车顺序为3号、2号、1号，即逆序停止，以保证停车后带上不残存货物；3、当1号或2号出现故障停车时，3号能随即停车，以免继续进料；三条传送带运输机示意图如图一。
根据设计要求，教材的电气控制线路图如图二，电动机M1、M2、M3分别拖动1号、2号、3号传送带。
图中的控制电路共使用了六个按钮来进行控制。
通过对该电路工作原理的分析可知，它能满足所提出的三个要求。
但是也不难看出，该电路使用的按钮较多，在安装时势必要使用较大面积的安装板，且电器设备较多，经济实用性较差。
众所周知，在控制电路中常用的按钮绝大多数是既有常开触头又有常闭触头的。
基于这一点，笔者将原电路进一步分析发现，如果将按钮的常闭触头和常开触头都利用起来，使每一个按钮既作为启动按钮又作为停止按钮，则按钮可节省一半，同时仍能满足原设计要求。
修改后的电路如图三，图中的按钮SB1、SB2、SB3的常开触头代替原图中的SB11、SB21、SB31，而按钮SB1、SB2、SB3的常闭触头分别取代原图中的SB22、SB32、SB12。
修改后的电路图在进行顺序启动控制时，首先应按下SB1，其常闭触头先分断，常开触头后闭合。
但其常闭触头的动作不会引起任何结果。
因为它所串接的M2的控制电路受到交流接触器KM1常开辅助触头的制约，KM1还没有动作，M2控制电路自然没有接通过，SB1常闭触头动作也就不会引起什么结果了。
而其常开触头闭合则接通M1的控制电路，M1先启动起来。
随后按下SB2，结果与按下SB1时相似，其常闭触头分断没有发挥任何作用，而常开触头闭合使M2控制电路接通，M2也启动起来。
同理，当最后按下SB3时，其常开触头闭合接通M3控制电路，使M3启动，其常闭触头也同样没有起作用。
第一单元低压电器一、低压电器的分类和常用术语.电力拖动；是指用电动机拖动生产机械的工作机构，使之运转的一种方法.电力拖动系统由控制设备、电动机、传动机构、工作机构组成。
二、低压熔断器1、作用：短路保护2、符号：3、分类：RC1A系列、RL1A系列4、选用：不频繁启动I FUN=(1。
5～2。
5）I MN（I MN为电机I N）频繁启动I FUN=(3~3.5)I MN5、安装要求：低进高出（下进上出)三、低压开关1、用途:控制作用和保护作用2、结构:电磁脱扣器、热脱扣器、欠压脱扣器3、选用：断路器电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作峰值电流:I≥KI ST(K=1～7）四、主令电器1、按钮分类：停止按钮、启动按钮、复合按钮符号；原理:按下:常闭先断开常开后闭合；松开:常开先断开常闭后闭合.型号：LA10—3H2、行程开关结构：P37符号：原理：撞压:常闭先断开常开后闭合；分开：常开先断开常闭后闭合.五、接触器1、型号：CJT1—202、结构：3、符号：六、继电器1、作用：根据输入信号（电量或非电量）的变化，来接通或分断小电流电路(如控制电路），实现自动控制和保护电力拖动装置的电器。
2、分类：按输入信号的性质分：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器按工作原理分：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器、热继电器按输出方式分:有触点继电器、无触点继电器3、结构：任何一种继电器,都主要分为三个部分:感测机构:把感测到的电量或非电量传递给中间机构,并将它与预定值（整定值）相比较中间机构:当比较值达到预定值(过量或欠量时），使执行机构动作执行机构：执行动作一、电磁式继电器1、中间继电器：具有多组触头,所以当其他电器的触头数或触点容量不够时,可借助中间继电器作中间转换，来控制多个元件或回路.2、电流继电器电流继电器:反映输入量为电流的继电器。
它的线圈串联在被测电路中，当通过线圈的电流达到预定值时,其触头动作。
一、实习目的本次多地点控制线路实训旨在通过实际操作，使学生了解和掌握多地点控制线路的组成、工作原理和安装方法，提高学生对电气控制线路的实际操作能力，培养严谨的工作态度和团队协作精神。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX学院电气工程实验室四、实习内容1. 多地点控制线路的基本组成及工作原理（1）基本组成：多地点控制线路主要由控制开关、指示灯、连接导线、电源等组成。
（2）工作原理：多地点控制线路可以实现一个控制点对多个被控点进行控制，即一个开关可以控制多个设备或区域的电源通断。
2. 多地点控制线路的安装方法（1）确定控制点和被控点：根据实际需求确定控制点和被控点的位置。
（2）绘制电路图：根据控制点和被控点的位置，绘制多地点控制线路的电路图。
（3）选择元器件：根据电路图选择合适的控制开关、指示灯、连接导线等元器件。
（4）安装元器件：按照电路图的要求，将元器件安装在安装板上。
（5）连接导线：将元器件之间的导线连接好，确保电路连接正确。
（6）通电测试：接通电源，对多地点控制线路进行通电测试，检查线路是否正常工作。
3. 多地点控制线路的故障排除（1）观察现象：根据实际现象分析故障原因。
（2）检查元器件：检查元器件是否损坏，如损坏则更换。
（3）检查导线连接：检查导线连接是否正确，如有松动或接触不良，则重新连接。
（4）检查电路图：对照电路图检查线路是否正确，如有错误，则进行修正。
五、实习心得1. 通过本次实训，我对多地点控制线路的组成、工作原理和安装方法有了更深入的了解，提高了自己的实际操作能力。
2. 在实训过程中，我学会了如何根据实际需求确定控制点和被控点，绘制电路图，选择元器件，安装元器件和连接导线。
3. 实训过程中，我深刻体会到了团队协作的重要性。
在遇到问题时，与同学们互相讨论、共同解决，提高了自己的解决问题的能力。
4. 在实训过程中，我学会了如何排除多地点控制线路的故障，提高了自己的故障排除能力。
、主电路实现的顺序控制
1）电路图：（2）线路的工作原理：先合上电源开关QS
按下SB1—KM1线圈得电 KM1主触头闭合
KM1自锁触头闭合自锁——电动机M1启动连续运转 KM2主触头闭合
自锁触头闭合自锁
）控制线路特点：
的控制电路先与接触器KMl的线圈接后再与KMl的自锁触头串接，
才能启动的顺序控制要求。
线路的工作原理与图2--18b
所示控制线路的特点是：在电动机M2的控制电路中串接了接触器
辅助触头。
显然，只要M1不启动，即使按下SB21，由于KMl的常开辅助触头未闭合，圈也不能得电，从而保证了MI启动后，M2才能启动的控制要求。
线路中停止按钮
两台电动机同时停止，SB22控制M2的单独停止。
