电动机三种最基本（单控、两地控制、点动控制）接线1 、单控：1.1 控制原理图：1、三相异步电动机自锁起停控制的主回路参考原理图如图 1.1(a)所示。
2、三相异步电动机自锁起停控制的控制回路参考原理图如图1.1(b)所示。
QS1 FU KM FR L NFRM（a)主回路原理图（b)控制回路原理图图1.1 三相异步电动机自锁控制电路参考原理图1.2 工作原理：1、继电－接触控制在各类生产机械中获得了广泛的应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电－接触控制。
交流电动机继电－接触控制电路的主要设备是交流接触器，其主要构造为：（1）电磁系统－铁心、吸引线圈和短路环。
（2）触头系统－主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。
（3）消弧系统－在切断大电流的触头上装有灭弧罩，以迅速切断电弧。
（4）接线端子，反作用弹簧。
2、在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制，要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”，使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成三相电源的短路事故，通常在具有正反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁控制环节。
3、控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。
按钮是专供人工操作使用。
对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。
4、在电动机运行过程中，应对可能出现的故障进行保护。
交流电动机多地点正反转控制工作原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

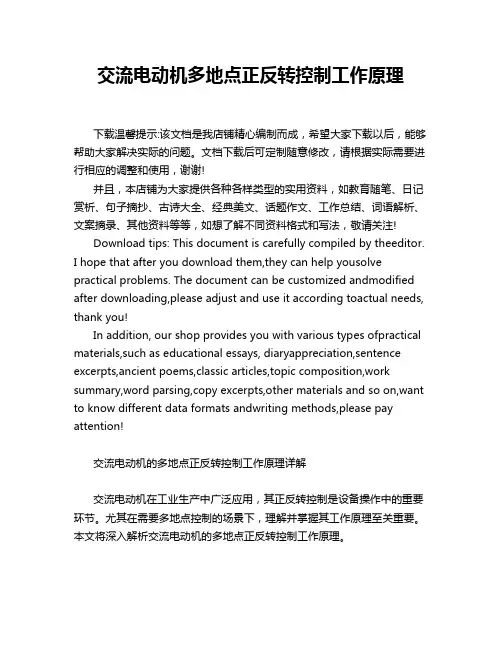

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!交流电动机的多地点正反转控制工作原理详解交流电动机在工业生产中广泛应用，其正反转控制是设备操作中的重要环节。

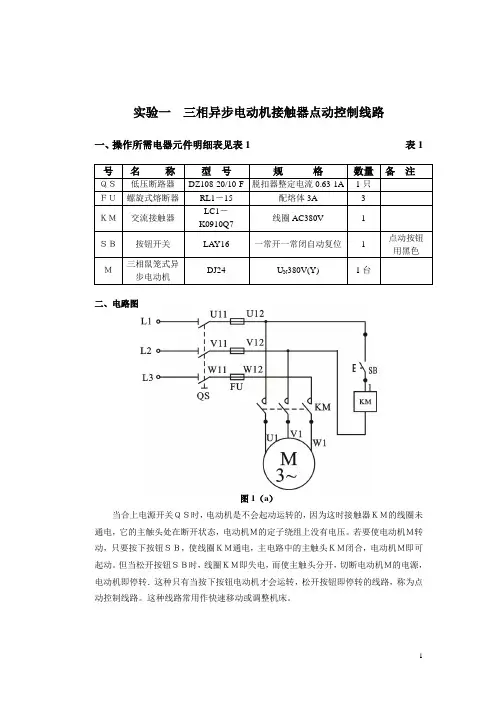

实验一三相异步电动机接触器点动控制线路一、操作所需电器元件明细表见表1 表1二、电路图图1（a）当合上电源开关ＱＳ时，电动机是不会起动运转的，因为这时接触器ＫＭ的线圈未通电，它的主触头处在断开状态，电动机Ｍ的定子绕组上没有电压。
若要使电动机Ｍ转动，只要按下按钮ＳＢ，使线圈ＫＭ通电，主电路中的主触头ＫＭ闭合，电动机Ｍ即可起动。
但当松开按钮ＳＢ时，线圈ＫＭ即失电，而使主触头分开，切断电动机Ｍ的电源，电动机即停转．这种只有当按下按钮电动机才会运转，松开按钮即停转的线路，称为点动控制线路。
这种线路常用作快速移动或调整机床。
三、安装与接线布置图如图1（b ），接线图如图1（c ）图2（b ）在WD －21铁板上分别装有熔断器FU 、开关QS 、接触器KM 、按钮SB 及端子排XT 。
按照接线图图2（C ）进行接线。
安装动力电路的接线采用黑色，控制电路采用红色。
安装后应符合第二章2-1的要求。
四、检测与调试图1（c ）图1(b)检查接线无误后，接通交流电源，“合”开关QS，此时电机不转，按下按钮SB，电机即可起动，松开按钮电机即停转。
若电机不能点动控制或熔丝熔断等故障，则应“分”断电源，分析排除故障后使之正常工作。
实验二三相异步电动机接触器自锁控制线路一、操作所需电器元件明细表见表2 表2二、电路图图2（a）线路的动作过程是这样的；当按下起动按钮SB1，线圈KM通电主触头闭合，电动机旋转。
当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。
这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。
与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
三、安装与接线图2（b）图2（c）按图3（b）布置的位置，在WD－21大板上装有熔断器FU、开关QS、接触器KM、热继电器FR、按钮SB1、SB2及端子排XT等器件。
