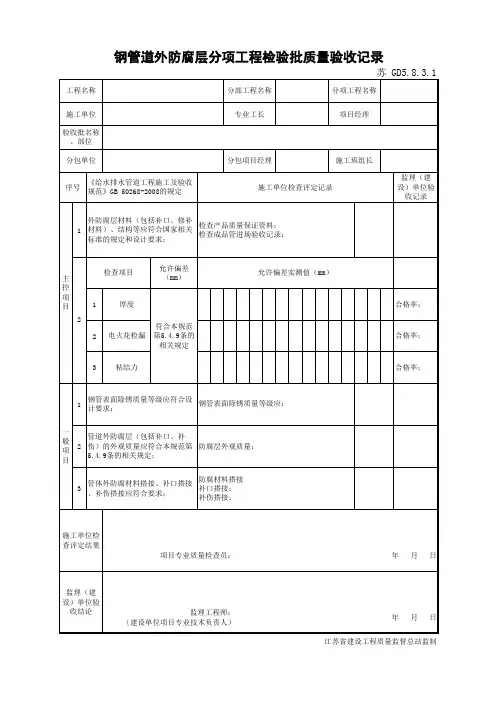

钢管外防腐层检验批质量验收记录

给水管道及配件安装检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

4.2.2 给水系统交付使用前必须进行通水试验并做好记录。

检验方法：观察和开启阀门、水嘴等放水。

4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

4.2.4 室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求。

检验方法：观察或局部解剖检查。

一般项目4.2.5 给水引入管与排水排出管的水平净距不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

检验方法：尺量检查。

4.2.6 管道及管件焊接的焊缝表面质量应符合下列要求：1 焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

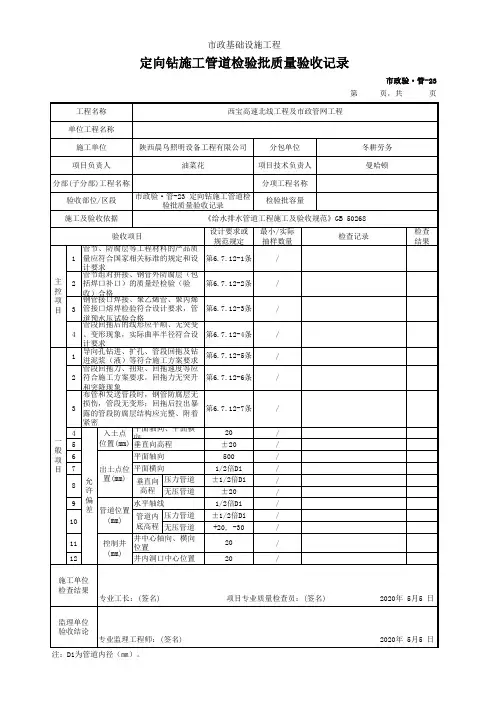

G2-24定向钻施工管道检验批质量验收记录表注：1主控项目、一般项目的检查结果，需用语言描述的项，应按GB50268-2008 的要求详实描述。

2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。

将两表作为本表的附页。

3Q为管道内径（mm）。

定向钻施工管道质量验收标准（GB 50268-2008）4.7.12定向钻施工管道应符合下列规定：主控项目1管节、防腐层等工程材料的产品质量应符合国家相关标准的规定和设计要求；检查方法：检查产品质量保证资料；检查产品进场验收记录。

2管节组对拼接、钢管外防腐层（包括焊口补口）的质量经检验（验收）合格；检查方法：管节及接口全数观察；按本规范第5章的相关规定进行检查。

3钢管接口焊接、聚乙烯管、聚丙烯管接口熔焊检验符合设计要求，管道预水压试验合格；检查方法：接口逐个观察；检查焊接检验报告和管道预水压试验记录，其中管道预水压试验应按本规范第7. 1. 7条第7款的规定执行。

4管段回拖后的线形应平顺、无突变、变形现象，实际曲率半径符合设计要求；检查方法：观察；检查钻进、扩孔、回拖施工记录、探测记录。

一般项目5导向孔钻进、扩孔、管段回拖及钻进泥浆（液）等符合施工方案要求；检查方法：检查施工方案，检查相关施工记录和泥浆（液）性能检验记录。

6管段回拖力、扭矩、回拖速度等应符合施工方案要求，回拖力无突升或突降现象；检查方法：观察；检查施工方案，检查回拖记录。

7布管和发送管段时，钢管防腐层无损伤，管段无变形；回拖后拉出暴露的管段防腐层结构应完整、附着紧密；检查方法：观察。

8定向钻施工管道的允许偏差应符合表6. 7. 12的规定。

表6. 7.12定向钻施工管道的允许偏差检查项目1%人十点土置出十点十置平面轴向、垂直向高程平面轴向平面横向|^压力道位——无压高程水平轴线道管压力无压底高井中心轴向、横向位置允许偏差(mm)20—±20—―500—1 / 2倍Di±1 / 2倍—±20—1 / 2倍Di±1 / 2倍+20, -3020范围检查方法井内洞口中20注：Di为管道内径（mm）。

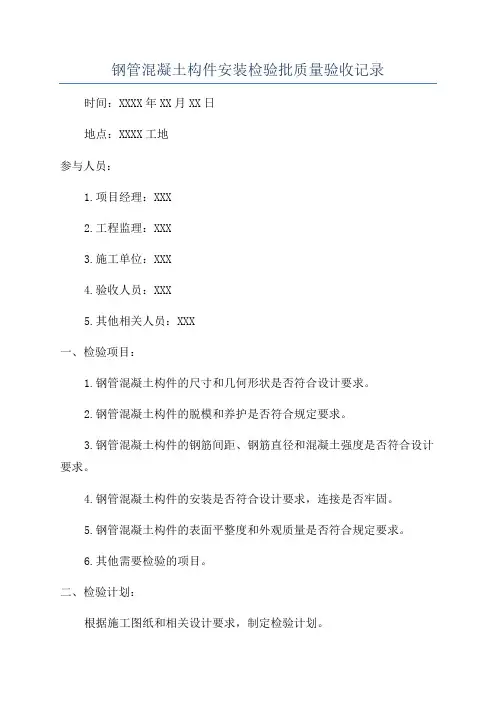

钢管混凝土构件安装检验批质量验收记录时间：XXXX年XX月XX日地点：XXXX工地参与人员：1.项目经理：XXX2.工程监理：XXX3.施工单位：XXX4.验收人员：XXX5.其他相关人员：XXX一、检验项目：1.钢管混凝土构件的尺寸和几何形状是否符合设计要求。

2.钢管混凝土构件的脱模和养护是否符合规定要求。

3.钢管混凝土构件的钢筋间距、钢筋直径和混凝土强度是否符合设计要求。

4.钢管混凝土构件的安装是否符合设计要求，连接是否牢固。

5.钢管混凝土构件的表面平整度和外观质量是否符合规定要求。

6.其他需要检验的项目。

二、检验计划：根据施工图纸和相关设计要求，制定检验计划。

三、检验过程：1.进行尺寸和几何形状的检验：通过测量量取样检测，检查各构件的尺寸、形状、平直度等是否符合设计要求。

2.进行脱模和养护的检验：检查构件的脱模过程和养护方法是否符合规定，并观察混凝土表面是否有明显的裂缝、起砂、麻面等现象。

3.进行钢筋间距、钢筋直径和混凝土强度的检验：通过取样检测，检查构件中钢筋的间距和直径是否符合设计要求，并对混凝土强度进行测定，确保达到设计强度。

4.进行安装质量的检验：检查构件的安装过程是否符合设计要求，连接是否牢固，无松动、倾斜等问题。

5.进行表面平整度和外观质量的检验：检查构件表面是否平整光滑，是否有明显的开裂、麻面等质量问题。

四、检验结果：1.钢管混凝土构件的尺寸和几何形状均符合设计要求。

2.钢管混凝土构件的脱模和养护符合规定要求。

3.钢管混凝土构件的钢筋间距、钢筋直径和混凝土强度均符合设计要求。

4.钢管混凝土构件的安装符合设计要求，连接牢固可靠。

5.钢管混凝土构件的表面平整度和外观质量符合规定要求。

五、存在问题及处理意见：1.部分构件的脱模养护不规范，导致表面出现了一些裂缝和局部麻面，需要及时修补和养护，确保质量。

2.部分构件的连接处存在轻微的松动现象，需要进行加固处理，确保连接牢固可靠。

3.部分构件的表面平整度稍有不符合规定要求，需要进行修整，确保平整度达标。

室外排水管道安装工程检验批质量验收记录(doc 42页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑SG-A001 室外排水管道安装工程检验批质量验收记录SG-A002 室外排水管沟及井池安装工程检验批质量验收记录SG-A003 给水管沟及井室安装工程检验批质量验收记录SG-A004 消防水泵接合器及室外消火栓安装工程检验批质量验收记录SG-A005 卫生器具排水管道安装工程检验批质量验收记录SG-A006 卫生器具给水配件安装工程检验批质量验收记录SG-A007 卫生器具安装工程检验批质量验收记录SG-A008 雨水管道及配件安装工程检验批质量验收记录SG-A009室内消火栓系统安装工程检验批质量验收记录SG-A011 给水管道及配件安装工程检验批质量验收记录SG-A012 给水管道安装工程检验批质量验收记录SG-A013 室内排水管道及配件安装工程检验批质量验收记录SG-A017 避雷引下线和变配电室接地干线敷设安装工程检验批质量验收记录SG-A018 电线、电缆穿管和线槽敷线安装工程检验批质量验收记录SG-A019 建筑照明通电试运行检验批质量验收记录SG-A024 接地装置安装工程检验批质量验收记录SG-A025 开关、插座、风扇安装工程检验批质量验收记录SG-A026 普通灯具安装工程检验批质量验收记录SG-A026续SG-A027接闪器工程检验批质量验收记录SG-A028电线导管、电缆导管和线槽敷设安装工程检验批质量验收记录SG-A049SG—A050SG-A052管道工程水压试验记录SG-A054卫生器具蓄水试验记录SG-A055雨水落管灌水试验记录SG-A057SG-A059通水试验记录SG-A060 排水管道灌水试验记录SG-A061避雷接地电阻测试记录SG-A062绝缘电阻测试记录SG-A063接地电阻测试记录SG-A066 系统通电试验记录注:本表一式四份,建设单位、施工单位、监理单位、城建档案馆各一份。
