表C防腐检验批质量验收记录表

检验批、分项、分部、单位工程验收记录表
监理填写要求. 1．检验批的质量验收记录必须由施工项目专业质量检查员填写，监理单位确认，施工单位必须明确施工验收部位，监理人员必须认真核对。

2．检验批质量验收分为主控项目和一般项目，主控项目是对检验批的基本质量起决定性影响的检验项目,主控项目应全部合格，一般项目允许允许一定的偏差，但不得影响分部工程的整体质量，监理员在监理单位验收记录一栏填写，填写时须注明资料检查情况和主控项目、一般项目质量情况,监理工程师在验收结论一栏填写，首先对该检验批给出“合格”、“不合格”的结论，对原不合格的通过加固补强或重新制作达到合格应有说明。

3、分项工程验收在检验批的基础上进行，将有关的检验批汇集构成分项工程，构成分项工程的各检验批的验收资料文件完整且合格，分项工程验收合格。

分项工程质量验收记录须详细核实各检验批的情况,最后得出结论“合格”、“不合格".监理工程师在验收结论一栏可写“构成该分项工程的各检验批的验收资料
完整且均已验收合格，该分项工程合格”。

4、分部工程在各分项工程验收基础上进行，分项工程全部合格且相应的质量控制资料文件完整，另外涉及安全和使用功能的地基基础，主体结构有关安全及重要使用功能的安装分部工程应进行有关见证取样实验或抽样检测,此部分工作监理应根据监理台帐记录做好评价.总监理工程师在分部工程验收可写“构成该分部的各分项工程验收资料完整且均已验收合格，感观质量验收好、一般、差（要求返修），构成分部工程验收合格".
5、单位工程质量竣工验收记录（汇总表）。

监理人员对单位（子单位)工程质量控制质量资料进行核查意见由监理人员填写，基本用语“齐全”、“基本齐全"、“不齐全”.质量竣工验收记录结论“合格”、
“不合格”。

《检验批质量验收记录表》《检验批质量验收记录表》一、表头部分的填写检验批由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等进行验收，1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据本资料相应的条款在下道工序施工前进行验收。

检验批的质量验收记录由项目质量检查员填写，监理工程师（建设单位项目专业技术负责人）组织项目专业质量检查员等进行验收并确认。

2、单位（子单位）工程名称，按合同文件上的单位工程名称填写，子单位工程标出该部分的位置。

分部（子分部）工程名称，按验收规范划定的分部（子分部）名称填写。

验收部位是指一个分项工程中的验收的那个检验批的抽样范围，要标注清楚，如二层①～⑩轴线砖砌体。

施工单位、分包单位、填写施工单位的全称，与合同上公章名称相一致。

项目经理填写合同中指定的项目负责人。

在装饰、安装分部工程施工中，有分包单位时，也应填写分包单位全称，分包单位的项目经理也应是合同中指定的项目负责人。

这些人员由填表人填写不要本人签字，只是标明他是项目负责人。

3、施工执行标准名称及编号这是这次验收规范编制的一个基本思路，由于验收规范只列出验收的质量指标，其工艺等只提出一个原则要求，具体的操作工艺就靠企业标准了。

只有按照不低于国家质量验收规范的企业标准来操作，才能保证国家验收规范的实施。

如果没有具体的操作工艺，保证工程质量就是一句空话。

企业必须制订企业标准（操作工艺、工艺标准、工法等），来进行培训工人，技术交底，来规范工人班组的操作。

为了能成为企业的标准本系的重要组成部分，企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号。

填写表时只要将标准名称及编号填写上，就能在企业的标准系列中查到其详细情况，并要在施工现场有这项标准，工人在执行这项标准。

二、质量验收规范的规定栏质量验收规范的规定填写具体的质量要求，在制表时就已填写好验收规范中主控项目、一般项目的全部内容。

这些项目的主要要求用注的形式放在表的背面。

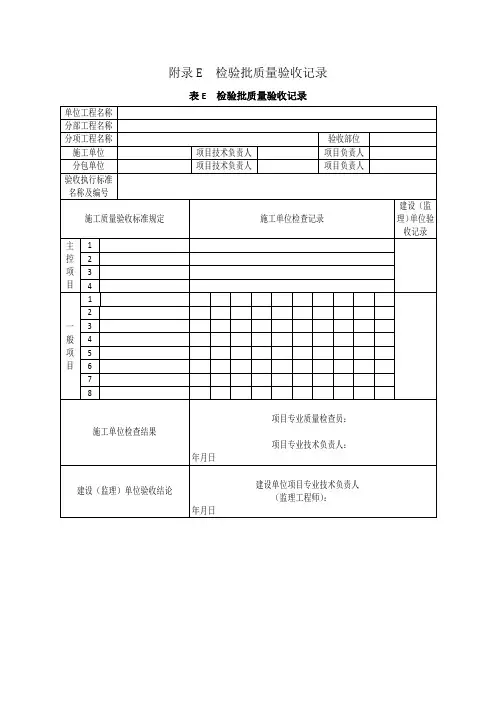

检验批质量验收记录
表G1 编号:
现场验收检查原始记录
表G2 共页第页
监理校核：检查：记录：验收日期：年月日
分项工程质量验收记录表G3 编号：
分部（子分部）工程质量验收记录
表G4-1 编号：
注：1、地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监理工程师参加并签字。

2、主体结构、节能分部工程的验收应由施工、设计单位项目负责人和总监理工程师参加并签字。

分部（子分部）工程质量控制资料检查记录表G4-2 编号：
分部（子分部）工程安全和功能检验资料核查及主要功能
抽查记录
表G4 3 编号：
注：本表用于地基与基础、主体结构、建筑节能和设备安装等分部工程的检查，抽查项目由验收组协商确定。

分部（子分部）工程观感质量检查记录表G4 4 编号：
注：质量评价为差的项目，应进行整改。

单位（子单位）工程竣工预验收记录表G5 编号：
本表一式三份，施工单位、监理单位、建设单位各一份。

单位（子单位）工程质量竣工验收记录表G6
注：单位工程验收时，验收签字人员应由相应单位法人代表书面授权。

单位（子单位）工程质量控制资料核查记录表G7 编号：
续表
单位（子单位）工程安全和功能检验资料核查及主要
功能抽查记录
表G8 编号：
续表
注：抽查项目由验收组协商确定。

单位（子单位）工程观感质量检查记录
桩基工程质量验收记录
表G10 编号：
本表由桩基施工单位填写，参与验收单位共同验收合格后，各验收单位均保存一份。

281。

给水管道及配件安装检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

4.2.2 给水系统交付使用前必须进行通水试验并做好记录。

检验方法：观察和开启阀门、水嘴等放水。

4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

4.2.4 室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求。

检验方法：观察或局部解剖检查。

一般项目4.2.5 给水引入管与排水排出管的水平净距不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

检验方法：尺量检查。

4.2.6 管道及管件焊接的焊缝表面质量应符合下列要求：1 焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

土方开挖工程查验批质量验收记录表GB50202-2002A—1土方回填工程查验批质量验收记录表GB50202-2002A —22模板安装工程查验批质量验收记录表GB50204-2002〔Ⅰ〕模板安装工程查验批质量验收记录表GB50204-2002〔Ⅰ〕模板安装工程查验批质量验收记录表GB50204-2002〔Ⅰ〕模板安装工程查验批质量验收记录表GB50204-2002〔Ⅰ〕模板撤除工程查验批质量验收记录表GB50204-2002〔Ⅲ〕模板撤除工程查验批质量验收记录表GB50204-2002〔Ⅲ〕模板撤除工程查验批质量验收记录表GB50204-2002〔Ⅲ〕A—24模板撤除工程查验批质量验收记录表GB50204-2002〔Ⅲ〕混凝土原材料及配合比设计查验批质量验收记录表GB50204-2002混凝土原材料及配合比设计查验批质量验收记录表GB50204-2002混凝土原材料及配合比设计查验批质量验收记录表GB50204-2002混凝土原材料及配合比设计查验批质量验收记录表GB50204-2002混凝土原材料及配合比设计查验批质量验收记录表GB50204-2002混凝土原材料及配合比设计查验批质量验收记录表GB50204-2002混凝土施工查验批质量验收记录表GB50204-2002〔Ⅱ〕混凝土施工查验批质量验收记录表GB50204-2002〔Ⅱ〕混凝土施工查验批质量验收记录表GB50204-2002〔Ⅱ〕A 010603 020233混凝土施工查验批质量验收记录表GB50204-2002〔Ⅱ〕混凝土施工查验批质量验收记录表GB50204-2002〔Ⅱ〕混凝土施工查验批质量验收记录表GB50204-2002〔Ⅱ〕现浇布局外不雅及尺寸偏差查验批质量验收记录表GB50204-2002〔Ⅰ〕现浇布局外不雅及尺寸偏差查验批质量验收记录表GB50204-2002〔Ⅰ〕现浇布局外不雅及尺寸偏差查验批质量验收记录表GB50204-2002 〔Ⅰ〕现浇布局外不雅及尺寸偏差查验批质量验收记录表GB50204-2002〔Ⅰ〕010603 020235钢筋加工查验批质量验收记录表GB50204-2002〔Ⅰ〕钢筋加工查验批质量验收记录表GB50204-2002〔Ⅰ〕钢筋加工查验批质量验收记录表GB50204-2002〔Ⅰ〕钢筋加工查验批质量验收记录表GB50204-2002〔Ⅰ〕钢筋加工查验批质量验收记录表GB50204-2002〔Ⅰ〕钢筋安装工程查验批质量验收记录表GB50204-2002钢筋安装工程查验批质量验收记录表GB50204-2002钢筋安装工程查验批质量验收记录表GB50204-2002。

批表的编号为 010101□□，第一检验批为 010101 。

□建筑工程检验批质量验收记录表填写方法及范例一、 表的名称及编号检验批验收表为 GB50300—2001 附录 D ．0．1。

检验批由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等 进行验收，表的名称应在制订专用表格时就印好，前边的印上分项工程的名称。

表的名称下边注上 “质量验收规范的编号”。

检验批表的编号按全部施工质量验收规范系列的分部工程、子分部工程统一 为 8 位数的数码编号，写在表的右上角，前 6 位数字均印在表上，后留两个 □“ ”,检查验收时填写检验批的顺序号。

其编号规则为：前边二个数字是分部工程的代码，01—09。

地基与基础为 01，主体结构为 02，建筑装饰装修为 03，建筑屋面为 04，建筑给水排水及采暖为 05，建筑电 气为 06，智能建筑为 07，通风与空调为 08，电梯为 09。

第 3、4 位数字是子分部工程的代码。

第 5、6 位数字是分项工程的代码。

其顺序号见 GB50300—2001 附录 B ，表 B ．0．1，建筑工程分部（子分部） 、分项工程划分表。

第 7、8 位数字是各分项工程检验批验收的顺序号。

由于在大量高层或超高 层建筑中，同一个分项工程会有很多检验批的数量，故留了 2 位数的空位置。

如地基与基础分部工程，无支护土方子分部工程，土方开挖分项工程，其检验 0 1还需要说明的是，有些子分部工程中有些项目可能在两个分部工程中出现。

这就要在同一个表上编 2 个分部工程及相应子分部工程的编号：如钢筋分项工 程在地基与基础和主体结构中都有，钢筋分项工程检验批的表编号为： 010602□ □、020102□□有些分项工程可能在几个子分部工程中出现，这就应在同一个检验批表上编 几个子分部工程及子分部工程的编号。

如建筑电气的接地装置安装，在室外电 气、变配电室、备用和不同断电源安装及防雷接地安装等子分部工程中都有。

钢梁防腐涂料涂装工程检验批质量验收记录表一、前置准备1.检验批号：___；2.工程名称：___；3.参建单位：___；4.工程地址：___；5.检验日期：___。

二、验收项目序号验收项目检验结果1 涂层厚度2 粘结强度3 漏涂、漏刷4 空鼓、鱼眼5 涂层外观6 包装、标志三、检查内容1.涂层厚度1.涂层厚度应符合设计要求，单点测量应符合下列规定：–底涂和中涂：应大于70μm；–面涂：应大于50μm。

2.涂层厚度检测应有随机检测和全检两种方法，测试点应均匀分布在各个表面上，不得与其它检测重复。

2.粘结强度1.测试应采用电子万用表或拉力试验机。

其测定标准应符合国家建筑用防腐涂料抗剥离强度的测定方法；2.取样不应少于3处，且应分布在无表面损伤的地方。

3.漏涂、漏刷1.对钢梁涂装表面进行目测检查，如发现漏涂、漏刷等问题，应记录并评估其对防腐涂层的影响；2.面涂和中涂不得漏涂、漏刷，底涂不得有漏刷。

4.空鼓、鱼眼1.空鼓是指表面涂层与基材脱离，不得超过1%。

鱼眼是表面光滑度不良的现象，不得同一平方米内出现超过3个；2.进行目测检查，如发现该问题，则进行记录并评估其对防腐涂层的影响。

5.涂层外观1.涂层应符合设计要求，涂层表面应平整，色泽一致性好，无垂坠、破损和脱落等现象；2.进行目测检查，如发现该问题，则进行记录并评估其对防腐涂层的影响。

6.包装、标志1.检查涂料的包装是否规范，是否被污染；2.检查涂料的标志是否正确。

四、判定内容验收结果应符合下列规定：1.涂层厚度：检查结果符合下列规范为合格：–底涂和中涂：≥70μm；–面涂：≥50μm。

2.粘结强度：检测结果符合规范为合格；3.漏涂、漏刷、空鼓、鱼眼：在不影响基材防腐性能的情况下，如数量或大小不超过规定的范围，则判定为合格；4.外观：涂层的颜色、亮度、均匀度等符合设计要求，且无垂坠、破损和脱落等现象为合格；5.包装、标志：符合规定为合格。

五、验收记录检验合格后应当记录下列内容：1.检查日期；2.检验项目和标准；3.检验结果及判定依据；4.质量分析、问题记录及处理结果。

工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（01～10）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（11～20）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（21～30）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（31～40）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（41～47）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○///仪表的可读性符合设计文件规定○○○○○○○/ / /保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○/ / / 2仪表支架的材质、规格符合设计文件规定○○○○○○○/ / /仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○/ / / 3在多粉尘的部位安装的测温元件，有防止磨损的保护措施//////// / /在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施//////// / /振动场所安装的测温元件，有减震措施○○○○○○○/ / / 4仪表位号标志牌符合设计文件规定○○○○○○○/ / /电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○/ / /施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师。
