【指示】CTM50C光栅式指示表检定仪用户手册

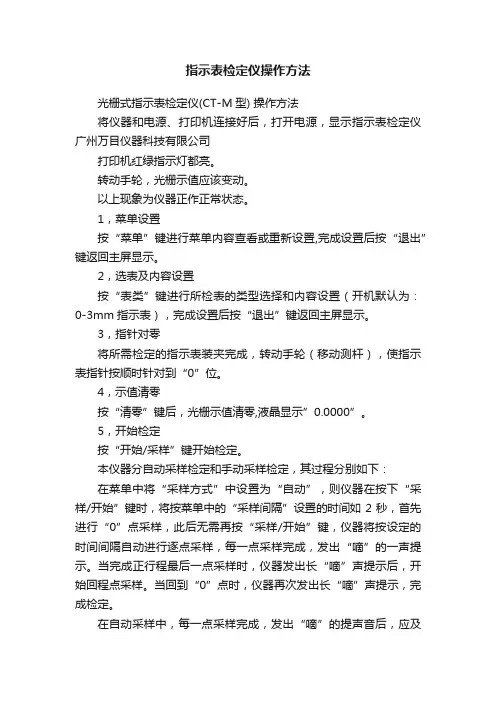

指示表检定仪操作方法光栅式指示表检定仪(CT-M型) 操作方法将仪器和电源、打印机连接好后，打开电源，显示指示表检定仪广州万目仪器科技有限公司打印机红绿指示灯都亮。

转动手轮，光栅示值应该变动。

以上现象为仪器正作正常状态。

1，菜单设置按“菜单”键进行菜单内容查看或重新设置,完成设置后按“退出”键返回主屏显示。

2，选表及内容设置按“表类”键进行所检表的类型选择和内容设置（开机默认为：0-3mm指示表），完成设置后按“退出”键返回主屏显示。

3，指针对零将所需检定的指示表装夹完成，转动手轮（移动测杆），使指示表指针按顺时针对到“0”位。

4，示值清零按“清零”键后，光栅示值清零,液晶显示”0.0000”。

5，开始检定按“开始/采样”键开始检定。

本仪器分自动采样检定和手动采样检定，其过程分别如下：在菜单中将“采样方式”中设置为“自动”，则仪器在按下“采样/开始”键时，将按菜单中的“采样间隔”设置的时间如2秒，首先进行“0”点采样，此后无需再按“采样/开始”键，仪器将按设定的时间间隔自动进行逐点采样，每一点采样完成，发出“嘀”的一声提示。

当完成正行程最后一点采样时，仪器发出长“嘀”声提示后，开始回程点采样。

当回到“0”点时，仪器再次发出长“嘀”声提示，完成检定。

在自动采样中，每一点采样完成，发出“嘀”的提声音后，应及时转动手轮，使指示表指针正确的指到下一检定点，等待采样，否则，将出现检定点数据采样错误。

采样错误后，可重新补检采样。

6，查看检定结果及打印完成检定，仪器显示检定结果。

按“▲”或“▼”键翻屏，查看检定结果内容，按“打印”键打印检定结果，按“退出”键返回到主屏。

7，重新检定指针回零并且光栅示值清零后，无须进行菜单和表类选择及内容设置,请重复以上1-6项。

8。

检定暂停和重新检定操作自动采样检定过程中，当采样完当前点后，不转动手轮，仪器“嘀嘀”二声后自动停止采样，根据屏幕上方显示的检定点位置，依次如下操作：符号“—”键：每按一次，依次清除一个已检定点。

简化光栅光谱仪的操作步骤光栅光谱仪是一种常用的仪器，用于测量光的波长和光谱成分。

对于初次使用者来说，操作光栅光谱仪可能会感到有些困惑。

为了简化操作步骤，以下是一些建议：1. 设置仪器在使用光栅光谱仪之前，需要将仪器放置在稳定的表面上，并连接好电源。

根据具体模型，打开电源开关并等待一段时间，让仪器预热。

同时，保持室内环境安静，避免干扰。

2. 调节初始参数调节仪器的初始参数是操作光栅光谱仪的第一步。

这些参数通常包括入射光源的强度和方向，以及光栅的角度。

在调节光源强度时，可以使用调节旋钮或按钮来增加或减少光源的亮度。

同时，可以通过转动光栅旋钮或按钮来改变光栅的角度，使得入射光能够正常反射。

3. 定位样品在测量具体样品之前，需要将样品准确地定位在光栅上。

首先，将样品放置在样品台上，保证样品表面与光栅垂直。

然后，通过观察光栅上的标尺或刻度盘，调整样品台的位置，使得光在样品表面上正常入射。

4. 收集光谱数据光栅光谱仪的主要任务是收集光的波长和光谱成分信息。

为了收集准确的数据，可以通过光栅控制旋钮或按钮，连续旋转或调整光栅的角度，从而获取不同波长的光谱数据。

在调整光栅角度时，可以同时观察仪器上的显示屏，以确保光谱数据的稳定和可读性。

5. 数据分析和处理收集完光谱数据后，需要将其进行分析和处理。

通过使用计算机软件或数据处理工具，可以对光谱数据进行图表绘制、数值计算等操作。

这些分析和处理步骤可以帮助用户更好地理解和解释光谱数据，从而得出相关结论。

6. 仪器的维护和保养在使用完光栅光谱仪后，要及时进行仪器的维护和保养，以保证其正常运行和使用寿命。

可以定期清洁光栅等光学元件，确保其表面干净。

同时，根据仪器的使用说明书，进行日常的维护工作，如更换灯泡、校准仪器等。

通过以上简化的操作步骤，初次使用光栅光谱仪的用户可以更轻松地掌握仪器的使用方法。

当然，随着操作经验的积累，用户还可以进行更多的实验和研究，挖掘光栅光谱仪的更多功能和应用领域。

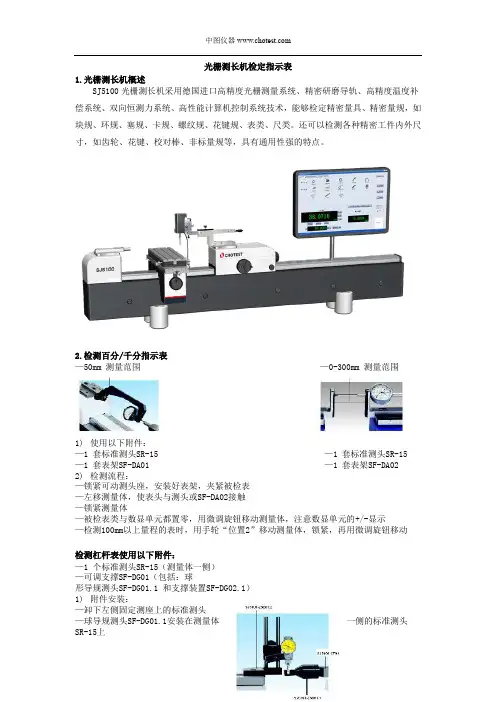

光栅测长机检定指示表1.光栅测长机概述SJ5100光栅测长机采用德国进口高精度光栅测量系统、精密研磨导轨、高精度温度补偿系统、双向恒测力系统、高性能计算机控制系统技术，能够检定精密量具、精密量规，如块规、环规、塞规、卡规、螺纹规、花键规、表类、尺类。

还可以检测各种精密工件内外尺寸，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。

2.检测百分/千分指示表—50mm 测量范围—0-300mm 测量范围1)使用以下附件：—1 套标准测头SR-15 —1 套标准测头SR-15 —1 套表架SF-DA01 —1 套表架SF-DA022)检测流程：—锁紧可动测头座，安装好表架，夹紧被检表—左移测量体，使表头与测头或SF-DA02接触—锁紧测量体—被检表类与数显单元都置零，用微调旋钮移动测量体，注意数显单元的+/-显示—检测100mm以上量程的表时，用手轮“位置2”移动测量体，锁紧，再用微调旋钮移动检测杠杆表使用以下附件：—1 个标准测头SR-15（测量体一侧）—可调支撑SF-DG01（包括：球形导规测头SF-DG01.1 和支撑装置SF-DG02.1）1)附件安装：—卸下左侧固定测座上的标准测头—球导规测头SF-DG01.1安装在测量体一侧的标准测头SR-15上—支撑装置SF-DG02.1可旋转，可调高度，可用于各中标准杠杆表（前置、后置）检测程序：—锁紧可动测头座—调整支撑装置的轴，装好杠杆表，表杆测头置于球导轨测头SF-DG01.1当中—锁紧头座—用微调移动测量体，得到两个方向的测量值（球导轨测头的测量面与表杆测头保持接触）—注意数显单元的+/-号3.使用注意事项（1）不得撞击光栅标准尺及测量头座，不得拧动仪器上不允许拆卸的螺钉（只允许调节测力螺栓及拆装头座测杆螺钉），影响精度。

（2）在检定过程中，被检产品要牢固安装在夹具上。

（3）检定过程中，检定每点时，采样完之后方可继续检定下一点。

每检一点，操作要准确、协调。

论光栅式指示表检定仪示值误差检定新方法现状介绍：光栅式指示表检定仪的主要功能是检定各类百分表、内径百分表、千分表、内径百分表、杠杆百分表、数显百分表、数显千分表等，是一台综合类的指示表类检定量仪。

目前光栅式指示表检定仪的示值误差的检定方法：主要是用电感测微仪和量块按照规程检定其示值误差。

一、规程规定的检定方法利用电感测微仪作指示计，用标准量块的尺寸和仪器测微头的位移读数进行比对，检测出每个受检点的示值误差。

方法：测量时，先把尺寸为1mm的量块放在三珠工作台上，调整指示仪测头与量块接触并使其示值为零。

按上表所选的测量间隔置换量块，旋转检定仪的手轮至受检点，在指示仪上读出各点的误差值。

这种测量应在所选测量段的正反行程上进行。

每一段测量段正行程测量后，需再向正行程移动10个分度，然后再反向测量。

在测量过程中，应不做任何调整和改变测杆的移动方向。

如果所选用量块尺寸不能一次依次测量完成选择的测量范围时，应分段测量，并将其误差值累计。

规程规定的检定过程操作步骤繁琐，对操作熟练程度要求较高，记录数据量大，后续数据处理比较麻烦，且容易将温度误差带到检定结果中，无法进行数据修正。

二、利用激光干涉仪的检定方法：在使用激光干涉仪的过程中我们发现，该仪器也可以作为标准器来检定光栅式表类检定仪。

且激光干涉仪的精度更优于电感测微仪，其操作方法简单、读数直观，还可利用其自带的分析软件直接对检定结果进行误差分析，同时还可以进行环境温度、仪器温度的自动补偿。

另外使用激光干涉仪对表类检定仪进行检定去掉了置换量块的过程，使操作步骤得到了简化，不用置换量块，更好的避免了由于置换量块所引起的量块温度变化，导致其测量结果的偏离。

用激光的波长来作为检定标准，替代量块作标准，使检定的准确度有了很大的提高。

激光干涉仪：线性分辨率可达1nm。

我们自制的附件将干涉仪的反光镜固定在光栅式指示表检定仪的测杆上，调整激光干涉仪和干涉镜的位置使其发出的光和被检检定仪的测杆准直，且距离满足最大行程要求。

光栅式指示表检定仪操作程序一、操作环境条件1、实验室温度应在20℃±10℃范围内；二、准备工作1、连接并打开电源，电源灯亮，同时蜂鸣器长鸣一声，显示屏上显示6位数字00.0000。

2、逆时针转动手轮，小显示屏数值变小，转到终点，数值不再变动，再顺时针转动手轮，在数值开始变大后，停止转动手轮。

3、将被检表安装好，转动手轮，将被检表测头与传感器测头工作面接触，对好表的零位。

三、操作程序1、以上操作完成后，按ESC键，再按被检表项目键两次，两声中长音，示意已选中了检定程序，按确认键，显示屏左端出现一个闪动“P”，确认已进入检定程序。

2、零位按“采样”，接着根据检定规程规定的取点间隔顺时针转动手轮，在被检表的指针对准相应刻度时，按“采样”，然后继续转动手轮取下一点值，直至将正行程各点采完。

显示屏显示各点的示值及误差值。

每一点正确采样后，都有一声短音提示，如果长鸣提示，说明这点采错，应在正确位置重采。

当正行程采完后，听到长音提示，表示正行程完成，按“确认”键。

3、转动手轮，让指针继续前进一些，再往回转，在反行程起点按“采样”后，依次进行各点采样，检完后，会有三声提示音表示结束检定。

4、在屏幕上查看检定结果，屏幕显示“P1××××”表示全程误差；按“LEVVEL”键，显示“P2××××”表示回程误差，依次“P3××××”表示0.2mm/1mm误差，“P4××××”表示相邻误差，“P5××××”表示被检表级别。

5、输入被检表编号，按“结束”键，打印原始数据。

6、检定千分表时，要先按一下“千分表”，再按项目键两次，检定方法同上。

三、检定完成后填发校准证书。

GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。

本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。

应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。

最适合刚使用操作的新手，对于熟练得操作者更是得心应手。

要想了解有关的细节请详细阅读使用说明书。

安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。

①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。

②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。

三芯电源插座地线一定要接地牢靠。

③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。

④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。

⑤平时不用时请关闭电源，可延长本产品使用时间。

⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。

日常维护：①每天下班时，清洁时请关闭电源。

②用干布或毛刷擦拭数显表或电子尺防护外壳。

③不能用甲苯或乙醇清洗外壳。

④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。

承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。

面板按键说明GCS-899目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。

光栅式指示表检定仪的原理结构光栅式指示表检定仪是一种广泛使用的高精度测试设备，通常用于检测电力、飞行和导航等系统中的指示器或仪表。

它采用了光学原理和电子技术的结合，能够提供非常高的测量精度和可靠性。

以下是光栅式指示表检定仪的原理结构介绍。

原理光栅式指示表检定仪的核心原理就是使用光栅条来模拟一些常见的无限远的刻度盘。

这些光栅条包括有数百至数千个刻度，每个刻度之间的距离和角度都是非常精确的。

通过这些光栅条和高精度的电信号处理技术，我们就能够精确的获得一个物理指示器或仪表所给出的数值。

具体来说，当一个物理指示器或仪表上的指针或数字显示移动时，我们就可以将此运动转化为其在光栅条上的位置变化。

这种变化反映了物理量的实际值。

在这个过程中，我们需要使用灵敏的光电二极管来检测光栅条的变化，并将其转化成电信号。

接着，这些电信号将被处理并转换成可供读数的形式。

结构光栅式指示表检定仪通常由内部和外部两个部分组成。

内部部分包括了光学元件、电子电路和信号处理器等组件，这些组件构成了光栅式指示表检定仪的核心部分。

外部部分则包括了一些用于显示和调整设备参数的机械和电子元件，例如显示屏、键盘和旋钮等等。

下面我们来分别介绍一下光栅式指示表检定仪的内部和外部结构。

内部结构光学元件是光栅式指示表检定仪的内部核心部分之一。

它主要包括了一些用于分裂和反射光线的反射镜和光栅条，以及一些用于检测光信号的光电二极管。

其中光栅条是最重要的部分，因为它是在光栅式指示表检定仪中起到最核心的作用。

电子电路和信号处理器是另一个很重要的部分。

电子电路主要用于对从光电二极管检测到的光信号进行放大和滤波，以保证所获得的电信号足够灵敏和分辨。

信号处理器则用于将电信号进行数字化处理，并将其转化为与物理量相应的数字信号。

外部结构外部结构部分主要包括了用于显示检测结果和设置参数的机械和电子元件。

这些元件通常包括了一个液晶屏或LED显示器，以及一些旋钮和按键等用于调整设备参数的控制面板。

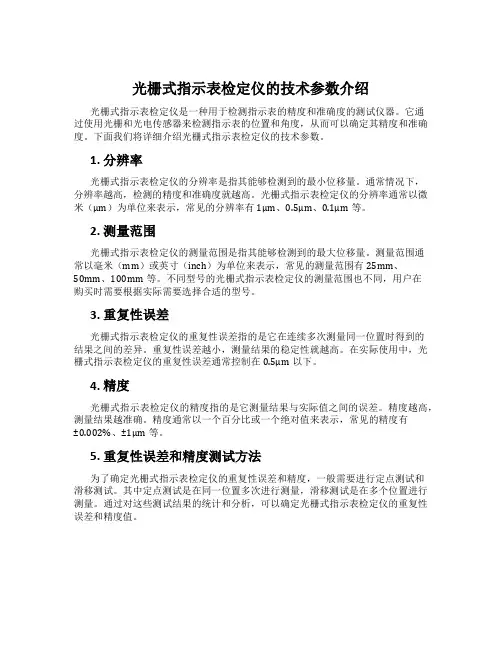

光栅式指示表检定仪的技术参数介绍光栅式指示表检定仪是一种用于检测指示表的精度和准确度的测试仪器。

它通过使用光栅和光电传感器来检测指示表的位置和角度，从而可以确定其精度和准确度。

下面我们将详细介绍光栅式指示表检定仪的技术参数。

1. 分辨率光栅式指示表检定仪的分辨率是指其能够检测到的最小位移量。

通常情况下，分辨率越高，检测的精度和准确度就越高。

光栅式指示表检定仪的分辨率通常以微米（μm）为单位来表示，常见的分辨率有1μm、0.5μm、0.1μm等。

2. 测量范围光栅式指示表检定仪的测量范围是指其能够检测到的最大位移量。

测量范围通常以毫米（mm）或英寸（inch）为单位来表示，常见的测量范围有25mm、50mm、100mm等。

不同型号的光栅式指示表检定仪的测量范围也不同，用户在购买时需要根据实际需要选择合适的型号。

3. 重复性误差光栅式指示表检定仪的重复性误差指的是它在连续多次测量同一位置时得到的结果之间的差异。

重复性误差越小，测量结果的稳定性就越高。

在实际使用中，光栅式指示表检定仪的重复性误差通常控制在0.5μm以下。

4. 精度光栅式指示表检定仪的精度指的是它测量结果与实际值之间的误差。

精度越高，测量结果越准确。

精度通常以一个百分比或一个绝对值来表示，常见的精度有±0.002%、±1μm等。

5. 重复性误差和精度测试方法为了确定光栅式指示表检定仪的重复性误差和精度，一般需要进行定点测试和滑移测试。

其中定点测试是在同一位置多次进行测量，滑移测试是在多个位置进行测量。

通过对这些测试结果的统计和分析，可以确定光栅式指示表检定仪的重复性误差和精度值。

6. 应用领域光栅式指示表检定仪广泛应用于机械加工、精密制造、航空航天、电子仪器等领域。

在这些领域中，精度和准确度要求比较高，需要使用高精度的测试仪器来检测指示表的精度和准确度。

7. 总结通过介绍上述技术参数，我们可以看出，光栅式指示表检定仪是一种精度和准确度比较高的测试仪器。

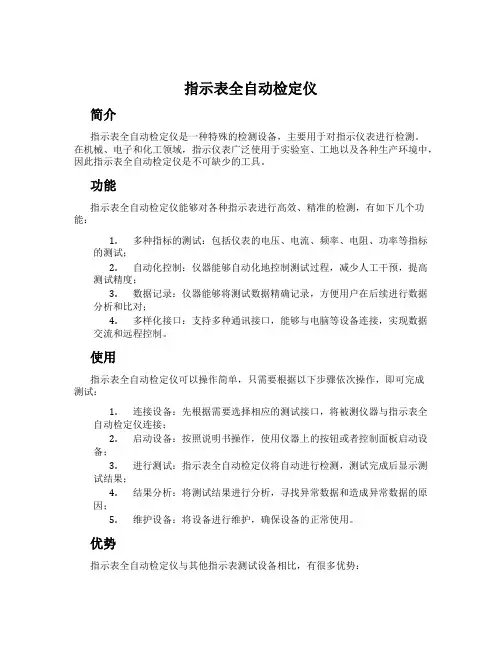

指示表全自动检定仪简介指示表全自动检定仪是一种特殊的检测设备，主要用于对指示仪表进行检测。

在机械、电子和化工领域，指示仪表广泛使用于实验室、工地以及各种生产环境中，因此指示表全自动检定仪是不可缺少的工具。

功能指示表全自动检定仪能够对各种指示表进行高效、精准的检测，有如下几个功能：1.多种指标的测试：包括仪表的电压、电流、频率、电阻、功率等指标的测试；2.自动化控制：仪器能够自动化地控制测试过程，减少人工干预，提高测试精度；3.数据记录：仪器能够将测试数据精确记录，方便用户在后续进行数据分析和比对；4.多样化接口：支持多种通讯接口，能够与电脑等设备连接，实现数据交流和远程控制。

使用指示表全自动检定仪可以操作简单，只需要根据以下步骤依次操作，即可完成测试：1.连接设备：先根据需要选择相应的测试接口，将被测仪器与指示表全自动检定仪连接；2.启动设备：按照说明书操作，使用仪器上的按钮或者控制面板启动设备；3.进行测试：指示表全自动检定仪将自动进行检测，测试完成后显示测试结果；4.结果分析：将测试结果进行分析，寻找异常数据和造成异常数据的原因；5.维护设备：将设备进行维护，确保设备的正常使用。

优势指示表全自动检定仪与其他指示表测试设备相比，有很多优势：1.高精度：指示表全自动检定仪精度高，测试结果准确，可靠性强；2.高效率：自动控制测试过程，无需人工干预，提高测试的效率；3.高通用性：支持多种指示表接口，能够适用于各种不同类型的指示仪表；4.数据分析：能够进行数据记录和分析，为用户提供更详细的测试数据和报告。

结论指示表全自动检定仪在各种工业环境中都得到了广泛的使用，用户不用花费大量的时间和精力去对仪表进行测试，测试数据一目了然，能够快速找到并修复存在问题的指示表。

同时，指示表全自动检定仪的高精度、高效率、高通用性和数据分析功能，为用户提供了高质量的测试数据和报告，是工程师和操作人员的得力工具。

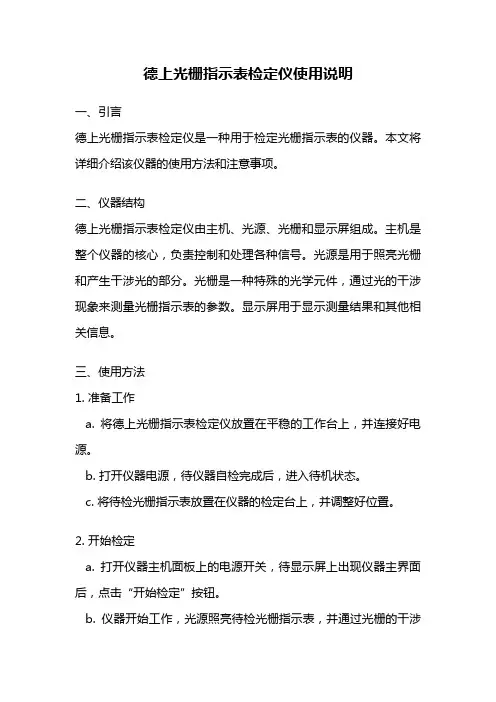

德上光栅指示表检定仪使用说明一、引言德上光栅指示表检定仪是一种用于检定光栅指示表的仪器。

本文将详细介绍该仪器的使用方法和注意事项。

二、仪器结构德上光栅指示表检定仪由主机、光源、光栅和显示屏组成。

主机是整个仪器的核心，负责控制和处理各种信号。

光源是用于照亮光栅和产生干涉光的部分。

光栅是一种特殊的光学元件，通过光的干涉现象来测量光栅指示表的参数。

显示屏用于显示测量结果和其他相关信息。

三、使用方法1. 准备工作a. 将德上光栅指示表检定仪放置在平稳的工作台上，并连接好电源。

b. 打开仪器电源，待仪器自检完成后，进入待机状态。

c. 将待检光栅指示表放置在仪器的检定台上，并调整好位置。

2. 开始检定a. 打开仪器主机面板上的电源开关，待显示屏上出现仪器主界面后，点击“开始检定”按钮。

b. 仪器开始工作，光源照亮待检光栅指示表，并通过光栅的干涉现象进行测量。

c. 仪器会自动记录并计算待检光栅指示表的参数，并在显示屏上显示出结果。

3. 结果分析a. 仪器会自动计算出待检光栅指示表的参数，如刻度误差、非线性度等。

b. 结果显示在仪器的显示屏上，用户可以通过观察显示屏上的数值和曲线来判断待检光栅指示表的质量。

四、注意事项1. 在使用德上光栅指示表检定仪之前，应先了解待检光栅指示表的性能要求，以便根据需要进行相应的调整。

2. 使用仪器时，要保持检定环境的稳定，避免外界光线、震动等对测量结果的影响。

3. 使用仪器时，要注意保持光栅的清洁，避免灰尘、污渍等对测量的干扰。

4. 在操作仪器时，要按照仪器的使用说明进行操作，避免误操作导致仪器故障或测量错误。

5. 在使用过程中，如发现仪器出现异常情况或测量结果不准确，应及时停止使用并联系维修人员进行检修。

五、总结德上光栅指示表检定仪是一种用于检定光栅指示表的专用仪器，通过光栅的干涉现象来测量光栅指示表的参数。

使用该仪器可以快速、准确地检定光栅指示表的质量，保证其在工业生产和科学研究中的准确性和可靠性。

第一章概述我公司生产的CT-M50C型光栅式指示表检定仪是光机电一体化的高科技产品。

它采用了当代最新的机械及电子技术，具有高精度﹑高效率﹑低成本、操作灵活﹑使用方便以及自动化程度高等特点，性能远远优于国内外同类产品。

光栅式指示表检定仪操作简单，功能齐全，独特美观的一体化外型设计，强构紧凑可靠，使用安全方便，更具完备的实用功能。

仪器有多种不同型号及附件可供选择，以满足各种特殊要求，如计算机接口、公英制转换、大量程表检定、数显表和钮簧表检定等。

该仪器紧跟国家计量检定规程，完全符合国家检定规程要求。

仪器采用最新软硬件技术，进行人性化设计，对操作者的实际操作情况加以仔细考虑，对于每一位刚接触本仪器的操作者来讲，只需三十分钟可学会，而且仪器操作界面良好，使用十分方便。

检定过程采用人工智能化的方法，操作者只需装好被检表，选定该表的类型和其它信息后就可开始检定，检定结束后自动显示结果和打印检定数据。

（CT-M50C型）第二章工作原理及基本构造2．1 工作原理CT-M50C型光栅式指示表检定仪采用了最新的光电及机械电子技术，位移标准采用光栅技术，具有高精度﹑高效率﹑操作灵活﹑使用方便等特点。

采用液晶显示及菜单设置，使检定方便快捷，操作方便。

仪器紧跟国家计量检定规程，并根据国家规程改动免费及时升级。

本检定仪检定符合国家计量检定规程：JJG34-2008（指示表），JJG35-2006（杠杆表），JJF1102-2003（内径表）和JJG379-2009（大量程百分表）等。

2．2 基本构造该仪器主要由光栅位移传感器、电子测控箱及微型打印机三大部分组成。

①光栅位移传感器：由光栅尺和电路处理板组成。

光栅位移传感器在位移发生变化时，产生的莫尔条纹经电路放大、采样、A/D转化为数字位移。

②电子测控箱：由微处理器和驱动装置组成，此系统把光栅传感器模块输出的信号接收后并人工控制位移的前进后退，并把标准位移等数据显示在LCD液晶上。

指示表全自动检定仪原理和使用方法一. 指示表全自动检定仪概述SJ2018指示表全自动检定仪采用进口高精度光栅测量系统、精确的光栅位移测控技术、长寿命精密专利导轨、进口电机控制系统、专利无反射光源、高分辨率CCD、彩色大屏幕液晶显示与触控系统及最新数字图像处理技术，实现指示表的全自动、高精度检定。

采用计算机自动控制电机精确驱动光栅位移，不需要手工旋转手轮或微分筒；采用检定软件自动采集当前数据，不需手工采样；采用CCD全真模拟人眼读取表盘并自动识别，不需要人眼观察、人工读数；在提高检定速度的同时，全面解放了体力和脑力。

二. 指示表全自动检定仪工作原理指示表全自动检定仪，采用计量光栅尺作为长度标准。

指示表检定仪接收到检定软件的控制命令后，自动移动测杆到各检定点，将标准位移数据传输到计算机，同时计算机获取指示表图像自动识别出读数，该识别结果同光栅测量的标准位移相比较，得出指示表的检定点误差。

在检定软件上选择表的类型、分度值和量程等参数后，软件会按照国家有关计量检定规程自动进行检定，检定完成后对误差数据进行计算处理和保存误差数据，最后可以显示和打印误差数据表格和曲线以及检定结果。

三.指示表全自动检定仪使用方法全自动指示表检定仪，操作简单，初学者几天就能够学会。

用户只要能够学会正确并快速的装卸指示表，整个检定工作就能够很快完成。

装载指示表的流程如下：（1）用夹具1加好指示表，移动到指示表检定仪的摄像头正对面，距离在5—10mm，（2）调节光圈，使软件里指示表图像亮度适中，（3）调节图像的清晰度和大小，使得图像上无亮点、阴影，刻度线末端与软件红圈相切，（4）检查表盘中心与软件红十字中心重合，图像上无亮点，有的话，抓住焦距不动，调效应换，直到亮点消失。

指示表检定仪在检定之前，需要正确输入被检指示表的信息和检定参数。

然后，点击主界面的“开始检定”按钮，软件就开始检定指示表。

直到，检定过程完成，用户可以查看、修改、删除、下载、打印检定结果。

LEUZE安全光栅调试说明一、安装安全光栅保护器包括：CT501L/2/M12发射器一台、CR501L/2/M12接收器一台、UMC-1002偏转镜柱两台、电缆2条、配件若干。

将发射器（Transmetter）和接收器（Receiver）分别安装到各保护外壳内，锁紧到可固定且可移动的程度即可（注意其光束高度以及偏转镜片的高度应保持一致）。

二、接线①发射器接口：接收器接口发射器接线及针脚定义：针号线色功能输入/输出1棕电源24VDC2白测试输出测试输出3蓝电源0V4黑测试输入测试输入5屏蔽线屏蔽接地②接收器接口及针脚定义针号线色功能输入/输出1白输入/输出采集故障信号2棕电源0V3绿输入n.c4黄n.c5灰OSSD1信号输出6粉OSSD2信号输出7蓝电源24VDC8屏蔽屏蔽接地三、调试①将发射器与接收器近距离对立站在平地上，上电。

注意2、4脚要短接。

②将随机原配的磁块贴近发射器平板靶心处保持一秒，可观察到被激活的红光。

（红光有上下两组，需分别用磁块激活）③调节接收器的高度，使来自发射器的两束红光都能分别射中接收器平板上白色的靶心处。

④观察接收器下端的七段数码管及LED指示灯(如下图所示)，判断安全光栅是否正常工作。

（出厂设置为1通道，LED１绿色表示接收正常，LED2红色表示接收中断）。

⑤用非透明物阻断光束的接收，观察与安全光栅配套使用的安全继电器是否正常工作。

（红光是提供操作者观察激光对射情况的非信号光束，此处所提光束指的是不可见的激光束信号。

）⑥正常情况下，阻断信号光束的同时安全继电器将动作，并且只有在系统被‘保护确认’复位时，才能解除故障报警，再次投入工作。

⑦确认整套设备在配合系统工作时安全可行之后，将发射器、接收器、两台偏转镜柱分别放到保护对象的四个角，（它的工作距离取决于偏转镜柱的数目，2台偏转镜柱对应于48m，最长范围为70m。

）调节镜片高度使光束不间断环绕该保护对象，重复操作步骤⑤一次，确认正常工作即可。

指针式指示表检定操作规程1 目的按照《监视和测量设备检定和校准计划》的规定对指针式指示表（如百分表等）进行全面评定，确保其符合国家计量检定规程JJG34—2008规定的要求，确保其使用的有效性和准确性。

2 范围适用于（分度值0.01mm量程≤5和0.001mm量程≤5）指针式指示表的首次检定、后续检定和使用中的检定。

3 检定基准外检合格的标准器量块、检定仪。

4 环境条件室内温度：20℃±5℃，每小时温度变化不大于2℃。

室内湿度：≤80%RH.5 检定步骤5.1 准备过程5.1.1 检查5.1.1.1 新购进的指针式指示表的表蒙透明、清洁；刻线清晰；无锈蚀、碰伤、毛刺、镀层脱落、明显划痕；无目力可见的断线或粗细不匀等影响外观质量和影响视觉的其他缺陷。

5.1.1.2 后续的检定和使用中检定的指针式指示表允许有不影响使用准确度的外观缺陷，例如在检定前应目测观察测量面是否有毛刺或赃物，并用油石打磨毛刺及用丝绸布擦拭干净。

5.1.1.3 指针式指示表必须标有制造厂名称或商标、分度值或分辨率、测量范围和出厂编号以及本厂计量室的编号。

5.1.2 恒温：检定之前，按照检定规程要求，将被检定的指针式指示表、检定器及其器具放置于检定室内的工作台上进行恒温。

恒温时间不少于2小时。

5.1.3 检定之前将检定过程中使用的原始记录表及各类辅助用具准备好。

5.2 检定5.2.1 使用标准器组进行检定时，应戴好手套，各受检测量面与计量标准器应轻轻接触，不得有碰撞现象。

5.2.2 具体检定项目和检定方法按照国家计量检定规程JJG34—2008指示表（指针/数显式）的要求，对被检指示表按顺序逐项进行检定，并做好原始记录。

5.2.3 计量检定员检定完毕后，须经另一计量检定员核检，以确保检定结果的准确性。

5.2.4 全部检定工作完成后，应将计量标准器及配套设备、被检计量器具的测量面用无腐蚀的汽油洗净，再用清洁的丝绸布擦拭干净，并涂上防锈涂料，分别放入盒内。

全自动指示表检定仪器检校程序.doc
1 范围
本程序规定了指示表全自动检定仪操作程序操作方法。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

指示表全自动检定仪使用说明书
3 安全总则
3.1 危害识别
3.1.1 在装夹表体时挤伤手指。

3.2 防范措施
3.2.1 装夹表体时注意力集中。

4 操作要求
4.1 操作准备
4.1.1 打开电源，启动检定仪及计算机，检查计算机工作是否正常。

4.2 操作过程
4.2.1 指示表外观检查符合要求后，选择合适的夹具及附件将指示表正确装夹在检定仪上，使指示表测杆刚好接触检定仪测杆。

4.2.2运行中图SJ2019指示表全自动检定软件，在主界面点击“输入检定信息”按钮，录入指示表的检定参数后，点击“确定”按钮返回主界面。

4.2.3 选择“全自动检定”时，调节摄像机使表盘刻度线处于红色圆圈的边沿位置，调节适中的亮度、焦距及光源，使软件能够采集到
清晰的图像。

4.2.4调节检定仪测杆位置，对准零位后，点击“开始检定”按钮，开始检定。

根据“检定提示”栏的信息，进行相应的操作。

4.2.5 检定完成后，软件自动计算示值误差，并保存数据，“检定提示”栏会显示检定结果。

点击“记中油独石化公司信息网络公司计量检测中心。

光栅式指示表检定仪示值误差测量结果不确定度评定
颜蓉
【期刊名称】《计量与测试技术》
【年(卷),期】2013(040)009
【摘要】随着数字化仪器的问世,现在越来越多的企业将数字化的仪器代替了以前的机械仪器,指示表检定仪也不例外.用传统的量块检定光栅式指示表检定仪时,往往由于大量块自身重力的原因可能对仪器示值引入误差,所以本文将分析一种新的检定标准——光栅测微仪代替量块检定光栅式指示表检定仪示值误差测量结果的不确定度评定.通过分析,光栅测微仪也能满足检定要求,且它具有测力小、读数直观等特点,较量块检定光栅式指示表检定仪来的更为方便.
【总页数】2页(P49,51)
【作者】颜蓉
【作者单位】江西省计量测试研究院长度室,江西南昌330002
【正文语种】中文
【相关文献】
1.光栅式指示表检定仪的示值误差检定方法研究 [J], 王维菊
2.光栅测长原理及光栅式百分表检定仪示值误差的检定 [J], 张克臣
3.光栅式指示表检定仪示值误差的检定 [J], 马战波;王倩
4.光栅式测微仪检定指示类量具检定仪示值误差的不确定度评定 [J], 梅锦辉
5.GZJC型光栅式指示表检定仪标准装置的不确定度评定 [J], 李胜笃;朱琦
因版权原因，仅展示原文概要，查看原文内容请购买。
