《指示类量具检定仪》规程和《指示表》规程的建议

jjg201—2018指示类量具检定仪检定规程-回复好的，下面是一篇关于"[jjg201—2018指示类量具检定仪检定规程]"的文章：[jjg201—2018指示类量具检定仪检定规程]是针对指示类量具检定仪进行检定的具体规程。

指示类量具检定仪是广泛应用于工业生产中的一种仪器，用于测量和检定各种量值，并提供准确的结果。

为了保证指示类量具检定仪的准确性和可靠性，需要进行定期的检定和校准。

本文将详细介绍[jjg201—2018指示类量具检定仪检定规程]，并一步一步回答相关问题。

首先，[jjg201—2018指示类量具检定仪检定规程]共分为六个部分，包括：范围、引用标准、术语和定义、仪器和设备、仪器的选择和准备以及方法。

其中，范围部分明确了该规程适用于指示类量具检定仪的检定工作；引用标准部分列出了相关的国家标准和行业规范，提供了检定依据；术语和定义部分对一些相关术语进行了明确的定义，以便于理解和应用；仪器和设备部分列出了进行检定工作所需要的必要设备；仪器的选择和准备部分要求根据具体需求选择适合的仪器，并进行必要的准备工作；最后，方法部分详细介绍了指示类量具检定仪的具体检定方法和流程。

其次，按照[jjg201—2018指示类量具检定仪检定规程]的要求，进行指示类量具检定仪的检定。

首先，需要选择适当的检定时间，一般建议每隔一定时间进行检定。

其次，准备好检定所需的仪器和设备，包括校准器、标准样品等。

然后，按照规定的方法进行检定，包括测量仪器的误差、灵敏度、稳定性等参数。

在进行检定过程中，需要注意保持环境的稳定和仪器的精确操作，以确保检定结果的准确性和可靠性。

最后，根据检定结果，对仪器进行调整和校准，以确保其满足使用要求。

在进行指示类量具检定仪的检定过程中，还需要注意以下几个方面的问题。

首先，对于不同类型的指示类量具检定仪，需要选择相应的检定方法和仪器。

例如，对于电子指示类量具检定仪，需要使用电子校准器进行检定；对于机械指示类量具检定仪，需要使用机械校准器进行检定。

指示表示值误差测量结果的不确定度评定一、概述：1、测量依据：JJG 34-2008《指示表（指针式、数显式）检定规程》；2、测量环境条件：检定前，指示表与检定用器具等温平衡时间不少于2h ，温度（20±10）℃，每小时温度变化不大于2℃，相对湿度：≤80%RH ；3、测量标准：指示量具检定装置；4、被测对象：（0～10）mm/0.01mm 的百分表、（0～1）mm/0.001mm 的千分表；5、测量方法：校准时，将指示表可靠地紧固在检定仪上，使测杆处于垂直向下或水平状态，对于指针式指示表，压缩测杆使指示表对“零”，对于数显式指示表，压缩测杆约0.1mm 至0.2mm ，将检定仪和指示表置“零”后开始检定，在测杆正行程方向上，选择相应的检定间隔进行检定直至全行程，继续压缩测杆10分度左右，再进行反向检定。

指示表的全量程示值误差由正行程内各受检点误差的最大值与最小值之差确定。

二、数学模型s s S d d d S d t L t L L L e ∆••-∆••+-=ααe ——指示表的受检点示值误差（mm ）；L d ——指示表的受检点示值（20℃条件下）（mm ）； L s ——检定仪的示值（20℃条件下）（mm ）；s ααd ——分别为指示表和检定仪的膨胀系数；Δt d 、、Δt s ——分别为指示表和检定仪偏离温度20℃时的数值。

令： s d t s d t t ∆-∆=-=δααδ;a取：s d s d d t t t ;∆≈∆≈∆≈≈≈≈ αααS L L L得：t a s d a L t L L L e δδ••+•∆•+-= 三、灵敏系数1/;1/21-=∂∂==∂∂=S d L e c L e ca /c /c 43•=∂∂=∆•=∂∂=L e t L e t a δδ； 四、各输入量的标准不确定度（分量）的评定1、测量重复性引入的标准不确定度分量u 1.1、u 1.2、u 1.3；1.1、用光栅式指示表检定仪在相同条件下，对指示表（0～10）mm/0.01mm 中10mm 点重复测量10次，得到测量列次数12 3 4 5 6 7 8 9 10 实测差值（μm ） +8+7+9+6+9+7+8+8+5+6算数平均值：m 3.711i μ==∑=ni L n L 实验标准差：()m 34.11121.1μ=--==∑=n L L s n i u1.2、用光栅式指示表检定仪在相同条件下，对指示表（0～1）mm/0.001mm 中1mm 点重复测量10次，得到测量列 次数 12345678910实测差值（μm ）+2.6 +2.8 +2.8 +2.9 +2.8 +2.9 +2.6 +2.9 +2.8 +2.8算数平均值：m 79.2n 1n1μ==∑=i i L L实验标准差：()m 11.01122.1μ=--==∑=n L L s u n i2、检定仪的示值误差引入的标准不确定度分量；光栅式指示表检定仪示值误差在任意10mm 范围内不大于3.0μm ，按均匀分布，则：μm 73.13μm0.32==u 光栅式指示表检定仪示值误差在任意1mm 范围内不大于1.0μm ，按均匀分布，则：μm 58.03μm0.12==u 3、指示表和检定仪线膨胀系数给出的不确定度分量3u ；的界限为±2×10-6℃-1,，按均匀分布，则：6631015.13102u --⨯=⨯=（℃-1）指示表（0～10）mm/0.01mm ：若L =10mm ，Δt =10℃，则：u 3.1=1.15×10－6×L ×Δt =0.12μm指示表（0～1）mm/0.001mm ：若L =1mm ，Δt =10℃，则：u 3.2=1.15×10-6×L×Δt =0.012μm4、指示表和检定仪温度差给出的不确定度分量u 4；它们之间存在一定的温度差，以等概念落在±1℃范围内，则：58.0314==u （℃）指示表（0～10）mm/0.01mm ：若L =10mm,a=11.5×10-6℃-1，则：u 4.1=0.58×L×a=0.067μm ；指示表（0～1）mm/0.001mm ：若L =1mm,a=11.5×10-6℃-1，则：u 4.2=0.58×L×a=0.0067μm ；五、合成标准不确定度及扩展不确定度的评定 （1）各不确定度分量汇总及计算表 类别标准不确定度分量标准不确定度来源 标准不确定度 指示表（0～10）mm/0.01mmU 1.1测量重复性 1.34μm U 2 检定仪的示值误差1.73μm U 3.1 线胀系数0.12μm U 4.1指示表和检定仪的温度差0.067μm 指示表U 1.2测量重复性0.11μm（2）合成标准不确定度的计算上述参数相互独立，则：六、扩展不确定度的评定取K=2则扩展不确定度为：。

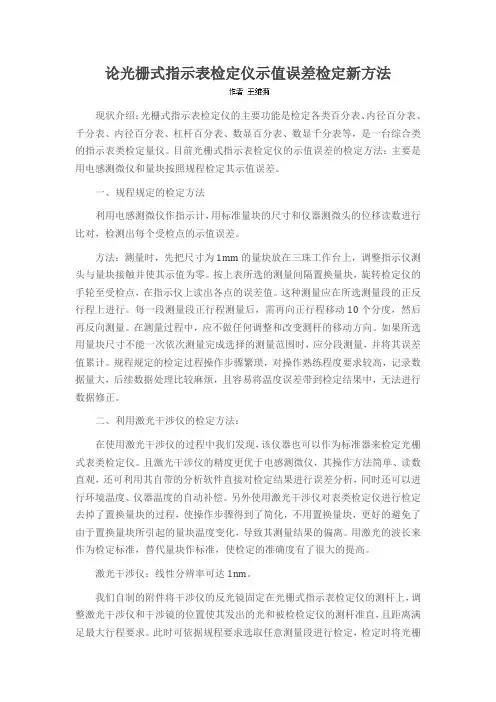

论光栅式指示表检定仪示值误差检定新方法现状介绍：光栅式指示表检定仪的主要功能是检定各类百分表、内径百分表、千分表、内径百分表、杠杆百分表、数显百分表、数显千分表等，是一台综合类的指示表类检定量仪。

目前光栅式指示表检定仪的示值误差的检定方法：主要是用电感测微仪和量块按照规程检定其示值误差。

一、规程规定的检定方法利用电感测微仪作指示计，用标准量块的尺寸和仪器测微头的位移读数进行比对，检测出每个受检点的示值误差。

方法：测量时，先把尺寸为1mm的量块放在三珠工作台上，调整指示仪测头与量块接触并使其示值为零。

按上表所选的测量间隔置换量块，旋转检定仪的手轮至受检点，在指示仪上读出各点的误差值。

这种测量应在所选测量段的正反行程上进行。

每一段测量段正行程测量后，需再向正行程移动10个分度，然后再反向测量。

在测量过程中，应不做任何调整和改变测杆的移动方向。

如果所选用量块尺寸不能一次依次测量完成选择的测量范围时，应分段测量，并将其误差值累计。

规程规定的检定过程操作步骤繁琐，对操作熟练程度要求较高，记录数据量大，后续数据处理比较麻烦，且容易将温度误差带到检定结果中，无法进行数据修正。

二、利用激光干涉仪的检定方法：在使用激光干涉仪的过程中我们发现，该仪器也可以作为标准器来检定光栅式表类检定仪。

且激光干涉仪的精度更优于电感测微仪，其操作方法简单、读数直观，还可利用其自带的分析软件直接对检定结果进行误差分析，同时还可以进行环境温度、仪器温度的自动补偿。

另外使用激光干涉仪对表类检定仪进行检定去掉了置换量块的过程，使操作步骤得到了简化，不用置换量块，更好的避免了由于置换量块所引起的量块温度变化，导致其测量结果的偏离。

用激光的波长来作为检定标准，替代量块作标准，使检定的准确度有了很大的提高。

激光干涉仪：线性分辨率可达1nm。

我们自制的附件将干涉仪的反光镜固定在光栅式指示表检定仪的测杆上，调整激光干涉仪和干涉镜的位置使其发出的光和被检检定仪的测杆准直，且距离满足最大行程要求。

检定指示类量具检定仪的主要标准器及技术指标要求指示类量具检定仪的主要标准器包括光栅传感器和精密丝杠，它们在检定过程中起到计量标准的作用。

技术指标要求主要包括以下几项：
1. 微分筒端面与固定套管的相对位置：机械式指示类量具检定仪的微分筒上零刻线与固定套管纵刻线对准时，微分筒端面与固定套管毫米刻线的距离，压线不大于5个分度值，离线不大于10个分度值。

2. 固定套管刻线面与微分筒棱边上边缘的距离：这个距离需要满足特定的要求。

以上内容仅供参考，如需了解更准确的信息，建议咨询专业人士或查阅相关书籍文献。

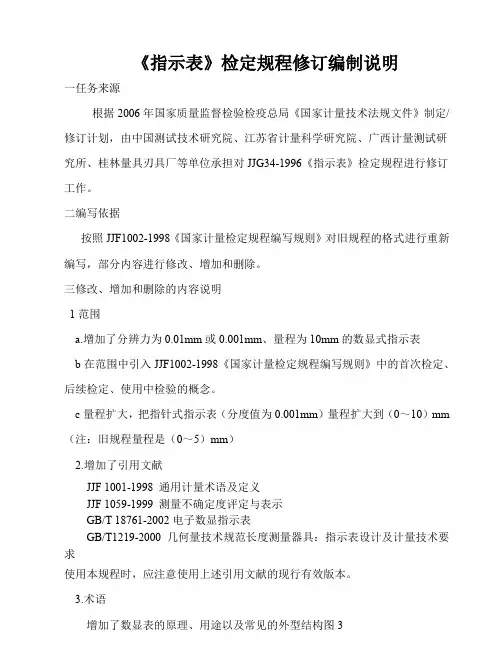

《指示表》检定规程修订编制说明一任务来源根据2006年国家质量监督检验检疫总局《国家计量技术法规文件》制定/修订计划，由中国测试技术研究院、江苏省计量科学研究院、广西计量测试研究所、桂林量具刃具厂等单位承担对JJG34-1996《指示表》检定规程进行修订工作。

二编写依据按照JJF1002-1998《国家计量检定规程编写规则》对旧规程的格式进行重新编写，部分内容进行修改、增加和删除。

三修改、增加和删除的内容说明1范围a.增加了分辨力为0.01mm或0.001mm、量程为10mm的数显式指示表b在范围中引入JJF1002-1998《国家计量检定规程编写规则》中的首次检定、后续检定、使用中检验的概念。

c量程扩大，把指针式指示表（分度值为0.001mm）量程扩大到（0～10）mm （注：旧规程量程是（0～5）mm）2.增加了引用文献JJF 1001-1998 通用计量术语及定义JJF 1059-1999 测量不确定度评定与表示GB/T 18761-2002电子数显指示表GB/T1219-2000几何量技术规范长度测量器具：指示表设计及计量技术要求使用本规程时，应注意使用上述引用文献的现行有效版本。

3.术语4.计量性能要求a.指针与分度盘相互位置a.1.为了GB/T1219-2000保持一致，对旧规程中5.1.1、5.1.4、5.1.5中的计量性能要求有一些修改。

a.2.由于GB/T1219-2000中无5.13技术要求，对旧规程中5.1.3进行删除。

b.指针末端宽度和标尺标记宽度为了与GB/T1219-2000保持一致，对旧规程中6.1中的计量性能要求有一些修改。

c.指示表的行程增加了数显指示表的工作行程计量性能要求. 为了GB/T1219-2000保持一致，并对旧规程中5.13技术性能要求进行适当修改。

d.测力d.1.为了与GB/T1219-2000保持一致，对旧规程中有关对测力的说法进行修订，如把“最大测力”变成“最大测量力”；把“单向行程测力变化”变成“测量力的变化”；把“同一点正反测力变化”变成“测量力的落差”。

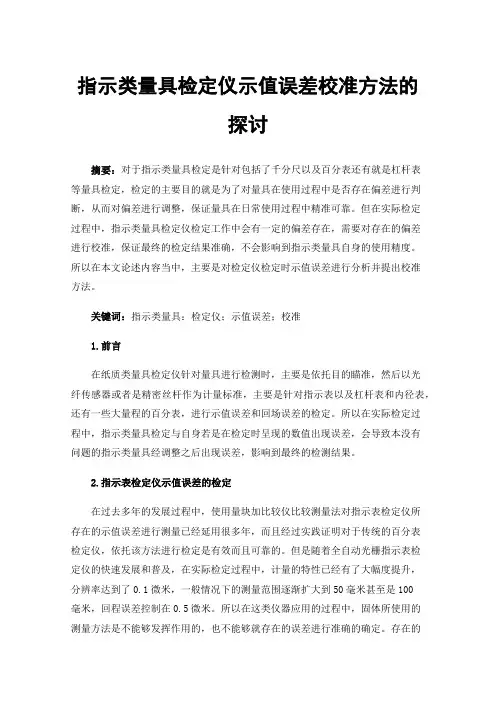

指示类量具检定仪示值误差校准方法的探讨摘要：对于指示类量具检定是针对包括了千分尺以及百分表还有就是杠杆表等量具检定，检定的主要目的就是为了对量具在使用过程中是否存在偏差进行判断，从而对偏差进行调整，保证量具在日常使用过程中精准可靠。

但在实际检定过程中，指示类量具检定仪检定工作中会有一定的偏差存在，需要对存在的偏差进行校准，保证最终的检定结果准确，不会影响到指示类量具自身的使用精度。

所以在本文论述内容当中，主要是对检定仪检定时示值误差进行分析并提出校准方法。

关键词：指示类量具：检定仪；示值误差；校准1.前言在纸质类量具检定仪针对量具进行检测时，主要是依托目的瞄准，然后以光纤传感器或者是精密丝杆作为计量标准，主要是针对指示表以及杠杆表和内径表，还有一些大量程的百分表，进行示值误差和回场误差的检定。

所以在实际检定过程中，指示类量具检定与自身若是在检定时呈现的数值出现误差，会导致本没有问题的指示类量具经调整之后出现误差，影响到最终的检测结果。

2.指示表检定仪示值误差的检定在过去多年的发展过程中，使用量块加比较仪比较测量法对指示表检定仪所存在的示值误差进行测量已经延用很多年，而且经过实践证明对于传统的百分表检定仪，依托该方法进行检定是有效而且可靠的。

但是随着全自动光栅指示表检定仪的快速发展和普及，在实际检定过程中，计量的特性已经有了大幅度提升，分辨率达到了0.1微米，一般情况下的测量范围逐渐扩大到50毫米甚至是100毫米，回程误差控制在0.5微米。

所以在这类仪器应用的过程中，固体所使用的测量方法是不能够发挥作用的，也不能够就存在的误差进行准确的确定。

存在的最主要问题就是测量方法本身的重复性较差，以及示值误差测量点比较少，所以在本文研究中是基于更高精度的长度计的新的简表仪示值误差校准方法。

3.标准法检定短板在一般情况下，检表仪都是卧式的，在实际检表时指示表本身处于水平放置状态。

从理论角度上来看，简表宜自身的示值误差的较准状态和简表状态达到一致的时候是最为理想的状态，但是如果实际测量范围在50毫米甚至是高于50毫米的时候，因为凉快本身较长而且又比较重，所以进行水平状态下的校准是非常困难的，在检表过程中还会出现测量重复性以及复现性不达标的问题。

指示表校验规程1.0目的规范指示表校验的操作，确保指示表的测量精度处于受控状态，检验结果真实、可靠，以确保产品品质。

2.0范围本规程适用于指示表的内部校验。

3.0校验设备外校验合格的标准量块、检定仪。

4.0环境条件环境温度：（23±3）℃相对湿度：≤70%RH。

校准前被检测量设备在规定温度下恒温不少于2h。

5.0技术要求和检定方法5.1外观5.1.1要求：指示表的表蒙应透明洁净，不应有气泡和明显的划痕；表盘刻线应清晰平直，无目力可见的断线和粗细不匀；测头上不应有碰伤、锈迹、斑点和明显的划痕，其它表面上不应有脱漆、脱铬和毛刺及影响外观质量的其它缺陷。

表上必须有制造厂名或商标、分度值和出厂编号。

使用中和修理后的指示表，允许有不影响使用准确度的外观缺陷。

5.1.2检定方法：目力观察5.2各部分相互作用5.2.1要求5.2.1.1表圈转动应平稳，静止应可靠，与表体的配合应无明显的松动。

5.2.1.2测杆的移动及指针回转应平稳、灵活，不得有跳动，卡住和阻滞现象。

5.2.1.3指针应紧固在轴上，测杆转动时，指针不应松动。

5.2.1.4紧固指示表装夹套筒后，测杆应能自由移动，不得卡住。

5.2.2检定方法试验和观察5.3指针与表盘的相互位置5.3.1要求5.3.1.1指示表的测杆处于自由状态时，调整表盘零刻线和测杆轴线方向重合，此时指针位置应符合JJG34-96的要求。

5.3.1.2指示表测杆行程应超过工作行程终点，超过的行程应满足JJG34-96的要求。

5.3.1.3转数指针对准任何整转数时，指针位置应符合JJG34-96的要求。

5.3.1.4指针末端与表盘刻线方向应一致，无目力可见的偏斜，指针末端上表面至表盘之间的距离应不超过JJG34-96的要求。

5.3.1.5指针末端应盖住短刻线长度的30%~80%。

5.3.2检定方法在检定仪上逐项观察和试验。

指针末端的上表面到表盘的距离可用目力观察，在有争议时用工具显微镜检定，采用5倍物镜，对指针上表面和表盘分别调焦，利用微动升降读数装置或附加百分表读数，两读数之差即为指针末端上表面到表盘刻线面的距离。

指示类量具检定仪检定规程以下是一般的指示类量具检定仪的检定规程。

这些规程可能会因具体的检定要求而有所不同，因此在进行具体的检定之前，建议参考相关标准和操作手册以获取准确的规程。

1. 准备工作：a. 确保检定仪器的准确性和可靠性。

检查仪器是否完好无损，无杂质或损坏。

b. 根据厂家提供的操作手册，对检定仪器进行校准和调整。

c. 准备好适当的标准参考物，如标准表、标准尺等。

2. 环境准备：a. 确保检定环境的稳定性和适宜性。

避免温度、湿度和其他环境因素对检定结果的影响。

b. 准备好所需的测量设备，如温度计、湿度计等。

3. 检定程序：a. 将待检指示类量具安装在检定仪上。

b. 将标准参考物与待检指示类量具进行比对。

确保标准参考物的准确性和稳定性。

c. 按照操作手册中的指导，使用检定仪测量待检指示类量具的数值。

d. 记录测量结果和相应的时间戳。

e. 重复以上步骤，对同一指示类量具进行多次测量，以确保结果的可重复性和准确性。

4. 数据分析：a. 对测量结果进行统计和分析，计算平均值、标准偏差等参数。

b. 将测量结果与标准参考物的数值进行比对，计算偏差值。

5. 结果判定：a. 根据相关标准和规范，判断待检指示类量具是否合格。

b. 如果偏差值在可接受范围内，判定为合格；如果偏差值超出规定范围，判定为不合格。

6. 记录和报告：a. 将检定结果记录在检定报告中，包括待检指示类量具的详细信息、测量结果和偏差值等。

b. 确保检定报告的准确性和完整性。

c. 如有需要，将检定报告提交给相关部门或客户。

请注意，以上是一般的指示类量具检定仪的检定规程，具体的检定步骤和要求可能因不同类型的量具和检定仪器而有所差异。

因此，在实际操作中，请参考相关标准、操作手册和负责检定的机构的要求。

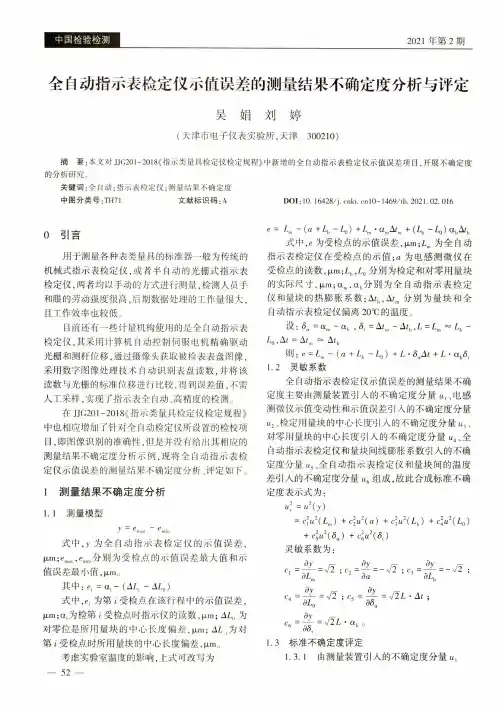

中国检验检测2021年第2期全自动指示表检定仪示值误差的测量结果不确定度分析与评定吴娟刘婷(天津市电子仪表实验所，天津300210)摘要:本文对JJG201 -2018《指示类量具检定仪检定规程》中新增的全自动指示表检定仪示值误差项目，开展不确定度 的分析研究。

关键词：全自动;指示表检定仪;测量结果不确定度中图分类号:TH71 文献标识码：A DOI：10. 16428/lO-1469/tb.2021. 02. 0160引言用于测量各种表类量具的标准器一般为传统的 机械式指示表检定仪，或者半自动的光栅式指示表检定仪，两者均以手动的方式进行测量，检测人员手 和眼的劳动强度很高，后期数据处理的工作量很大，且工作效率也较低。

目前还有一些计量机构使用的是全自动指示表 检定仪，其采用计算机自动控制伺服电机精确驱动光栅和测杆位移,通过摄像头获取被检表表盘图像，采用数字图像处理技术自动识别表盘读数，并将该 读数与光栅的标准位移进行比较，得到误差值，不需 人工采样，实现了指示表全自动、高精度的检测。

在JJG201-2018《指示类量具检定仪检定规程》中也相应增加了针对全自动检定仪所设置的检校项 目，即图像识别的准确性，但是并没有给出其相应的 测量结果不确定度分析示例，现将全自动指示表检定仪示值误差的测量结果不确定度分析、评定如下。

1测量结果不确定度分析1.1测量模型y—p—〇J m a x m i n式中，y为全自动指示表检定仪的示值误差,分别为受检点的示值误差最大值和示值误差最小值，|xm。

其中：e; = %- (-Z\L。

）式中，e,为第；受检点在该行程中的示值误差, fJ U T M tx,为检第；受检点时指示仪的读数,pm; 4L。

为 对零位是所用量块的中心长度偏差，|xm;AL j为对 第i受检点时所用量块的中心长度偏差+m。

考虑实验室温度的影响，上式可改写为e =Lm~(a+Lh ~L〇)-+ (4~L〇)a b^b式中,e为受检点的示值误差，为全自动 指7K表检定仪在受检点的7K值;a为电感测微仪在受检点的读数，分别为检定和对零用量块 的实际尺寸，fim;a m，a b分别为全自动指示表检定仪和量块的热膨胀系数;A«b,A k分别为量块和全自动指示表检定仪偏离201的温度。

指示表检定规程
指示表检定规程是确保指示表精确度的重要准则，它是指示表质量被采用的前提。

因此，指示表的检定规程是了解和学习的重点，同时也是制定和执行指示表质量标准的基本原则。

指示表检定规程一般要求以下几个方面：
一是技术要求。

指示表必须精确到位，规格要符合国家技术标准。

制定和整改指示表的指标必须经过实际应用验证，经过精密检测检验，按照行业规定完成证件手续，体现指示表的数据真实可靠。

二是操作要求。

指示表的检定过程要符合质量管理标准，必须使用专业的检定仪器，必须准确把握测量参数，完成温度、负荷指示等多个维度的检定。

三是服务要求。

主管部门必须按照有关规定完成证件的办理手续，如制定检定报告，整改报告，完成检定证书的发放，更新指示表数据。

指示表检定规程是为了确保指示表的有效性和准确性，使指示表在实际使用中发挥其应有的效果，确保拟定投放的许可指示表质量标准得以有效执行。

指示表规程要点归纳中图仪器生产的指示表检定仪能够检定指示表、杠杆表、内径表、机械式比较仪和扭簧比较仪的示值误差。

常用的表类指示表、杠杆表和内径表采用的规程有《JJG 34-2008指示表（指针式、数显式）》、《JJG 379-2009大量程百分表》、《JJG 35-2006杠杆表》和《JJF 1102-2003内径表校准规范》，现在针对这些规程中的要点进行归纳，主要介绍的是有关示值误差部分。

1．浮动零位可在测量范围内任意位置设定的零位。

2.示值误差受检点示值误差=指示表示值一检定仪示值。

检定时在测杆的正、反行程方向上，以适当的检定间隔测得一系列的受检点示值误差，根据浮动零位原则在测杆正行程上确定最大示值误差。

也就是说，最大示值误差，并不是由某个受检点的示值误差确定，而是由一系列受检点的示值误差中，最大值与最小值之差来确定。

3.任意Xmm误差正行程范围内任意Xmm段所得误差中的最大值与最小值之差的最大值．只计算正行程，不计算反行程。

以分度值为0.01mm.工作行程为(0—10) mm的指示表首次检定为例，检定间隔为0.1mm,那么任意0.1mm的示值误差计算方法是：计算正行程任意相邻两点的误差之差，这一系列计算值中最大值就是任意0.1mm的示值误差；任意Imm的示值误差计算方法是：先计算10个Imm段误差中的最大值与最小值之差，再计算这10个值中的最大值。

注意“任意Imm"．并不是(0—10) mm范围内的任何Imm距离，而是(0～1)、(1～2)……(9～10)等一系列Imm测量段。

4.全程误差正行程内各受检点误差的最大值与最小值之差，只计算正行程，不计算反行程。

5．回程误差正、反行程同一点误差之差的最大值。

6．计算的示值误差项目不同表类计算的示值误差项目不同，以下是通常计算的示值误差项目：●指针式指示表：相邻误差、任意一圈误差、全程误差和回程误差●大量程百分表：任意一圈误差、全程误差和回程误差●数显式指示表：相邻误差、任意×误差、全程误差和回程误差●杠杆表：相邻误差、全程误差和回程误差●内径表：相邻误差、全程误差除了内径表，其它表类”相邻误差”和”任意一圈误差”表示为”任意Xmm误差”，例如百分表的检定间隔为0.1mm，指针转动一圈为Imm,故计算的项目为“任意0.1mm误差”和“任意Imm误差”：千分表的检定间隔为0.05mm,指针转动一圈为0.2mm．故计算的项目为”任意0.05mm误差”和“任意0.2mm误差”。

指示表检定仪检定规程指示表检定仪是一种用于校准指示表的仪器，它可以测量指示表的准确性并进行调整。

为了保证指示表检定仪的可靠性和准确性，需要按照严格的检定规程进行检定。

一、检定前的准备工作1.校准设备：首先需要确定校准设备是否符合要求，并对其进行校准。

2.环境条件：在进行检定前，需要确定环境条件是否符合要求，例如温度、湿度、电磁干扰等。

3.样品选择：选择待检测的指示表，并对其进行清洁和检查。

二、检定步骤1.外观检查：对指示表检定仪进行外观检查，包括外壳、显示屏等部分是否完好无损。

2.标志校验：对指示表检定仪上的标志进行校验，包括量程、精度等参数是否符合要求。

3.零点偏差校验：将待测指示表置于零位，并记录读数，然后将其与指示表检定仪读数进行比较，计算出零点偏差值，并判断其是否符合要求。

4.满量程误差校验：将待测指示表置于满量程，并记录读数，然后将其与指示表检定仪读数进行比较，计算出满量程误差值，并判断其是否符合要求。

5.线性误差校验：在不同的测量范围内，分别记录待测指示表和指示表检定仪的读数，并计算出线性误差值，并判断其是否符合要求。

6.重复性校验：在同一测量范围内，多次进行测量并记录数据，然后计算出重复性误差值，并判断其是否符合要求。

7.稳定性校验：在连续多次测量中，记录待测指示表和指示表检定仪的读数，并计算出稳定性误差值，并判断其是否符合要求。

8.其他校验：还可以对指示表检定仪的响应时间、抗干扰能力等进行校验。

三、检定结果的处理1.判定结果：对于每个校验项，需要按照规定的标准进行评价和判定，如果达到要求，则为合格；否则为不合格。

2.处理方法：对于不合格项需要及时采取措施进行调整或修理，并重新进行检定；对于已经过期或损坏的指示表检定仪需要及时更换或维修。

四、检定记录和报告1.检定记录：对于每次检定需要进行详细的记录，包括待测指示表的型号、规格、校准日期等信息，以及每个校验项的具体数据和结果。

2.检定报告：在完成检定后，需要编制一份检定报告，并签署责任人的姓名和日期，作为证明文件保存。

指示表（指针式、数显式）检定规程1 范围本规程适用于分度值或分辨力为0.01mm、0.001mm量程不大于10mm的指针式、数显式指示表的首次检定、后续检定和使用中检验。

2 引用文献本规程引用下列文献JJF 1001-1998 通用计量术语及定义JJF 1059-1999 测量不确定度评定与表示GB/T 18761-2002电子数显指示表GB/T1219-2000几何量技术规范长度测量器具：指示表设计及计量技术要求使用本规程时，应注意使用上述引用文献的现行有效版本。

3概述指针式指示表是利用齿条齿轮或杠杆齿轮转动，将测杆的直线位移变为指针的角位移的计量器具。

数显式指示表是利用容栅或光栅技术，将测杆直线位移以数字显示的计量器具。

主要用于测量制件的尺寸和形状、位置误差等。

常见外型结构见图1～3。

1――表体；2――表圈；3――转数指针；4――表盘；5――指针；6――装夹套筒；7――测杆；8――测头；图1 指针式指示表（分度值为0.01mm）1――表体；2――表圈；3――表盘；4――转数指针；5――指针；6――装夹套筒；7――测杆；8――测头；9――耳环图2 指针式指示表(分度值为0.001mm)1――表体；2――显示屏；3――功能键；4――装夹套筒；5――测杆；6――测头图3 数显式指示表4 计量性能要求4.1 指针与分度盘相互位置4.1.1测杆在自由位置时，调整分度盘零刻线和测杆轴线重合，指针应处于零刻线逆时针方向的30°～90°范围内。

4.1.2指针末端与表盘刻线方向应一致，应无目力可见的偏斜。

4.1.3指针末端与分度盘表面间的间隙应不大于0.7mm。

4.1.4指针长度应保证指针末端盖住短标尺标记长度的30％～80％之间。

4.2 指针末端宽度和标尺标记宽度4.2.1指针末端宽度应不大于标尺间距的20％，且与标尺标记宽度应尽量一致。

4.2.2标尺标记宽度应符合表1的规定表1标尺标记宽度单位 mm4.3 装夹套筒直径直径应为Φ80-0.015 mm 。

指示表的示值误差测量结果的不确定度分析1测量方法依据《JJG34-2008指示表（指针式、数显式）检定规程》、《JJG35-2006杠杆表检定规程》、《JJF1102-2003内径表校准规范》、《JJG379-2009大量程百分表检定规程》、《JJG830-2007深度指示表检定规程》，《JJG109-2004百分表式卡规检定规程》、《JJF1253-2010带表卡规校准规范》、《JJF1255-2010厚度表校准规范》、依据《JJF1059.1-2012测量不确定度评定与表示》要求，指示表示值误差是用相应准确度等级的指示类量具检定仪,按规定的测量间隔在正向进行检定,取正行程中的各受检点误差中最大值与最小值之差作为全量程的示值误差。

2测量模型现对量程为10mm 指示表(分度值为0.01mm)的10mm 点和量程为1mm 的 指示表(分度值或分辨力为0.001mm)1mm 点的示值误差测量结果不确定度进行分析计算。

指示表的示值误差e : =e d L -S L +d d d t L ∆⋅⋅αΔt d -s S S t L ∆⋅⋅αL S (1.1)式中： d L ------指示表的示值（20℃条件下） S L ------检定仪的示值（20℃条件下） αd 、αs ------分别为指示表和检定仪的线胀系数Δt d 、Δt s ------分别为指示表和检定仪偏离温度20℃时的数值令 s d ααδα-=;s d t t t ∆-∆=δ取 s d L L L ≈≈；α≈αd ≈αs ;s d t t t ∆≈∆≈∆ 得 =e d L -S L +t L t L δαδα⋅⋅-⋅∆⋅(1.2)3灵敏系数C 1=∂e/∂L d =1; C 2=∂e/∂L s =1C 3=∂e/∂δα=t L ∆⋅ C 4=∂e/∂δt = α⋅L4不确定度来源 4.1 读数误差：1u4.2 检定仪的误差：2u 4.2.1检定仪的示值误差:1.2u 4.2.2检定仪的对线误差:2.2u 4.3测量重复性 4.4线胀系数误差: 3u4.5指示表和检定仪的温度差: 4u 5 不确定度一览表以分度值为0.01mm 、0.001mm 的指示表为例分别见表C.1和表C.2。

《JJG1044-2008》检定规程探讨
高山虎;安志军
【期刊名称】《计量与测试技术》
【年(卷),期】2011(038)002
【摘要】经过认真研读<JJG1044-2008>检定规程后发现规程有一定的不足和需要改进的地方.
【总页数】2页(P68,70)
【作者】高山虎;安志军
【作者单位】郑州市质量技术监督检验测试中心,河南郑州450006;郑州市质量技术监督检验测试中心,河南郑州450006
【正文语种】中文
【相关文献】
1.关于大量程百分表检定规程并入指示表检定规程的探讨 [J], 梁辉
2.数字示波器检定规程中时基检定方法探讨 [J], 刘佳佳;韦应勇;顾卫红;陈薇
3.JJG1044-2008《卡尔·费休库仑法微量水分测定仪》检定规程解读 [J], 王乐新;王云;
4.关于大量程百分表检定规程并入指示表检定规程的探讨 [J], 黄华;邓恺;
5.指示类量具检定仪新旧检定规程对比探讨 [J], 郑霞辉;陈柄洪;徐建;宋先伟
因版权原因，仅展示原文概要，查看原文内容请购买。

游标量具、测微量具、指示式量具标准装置操
作规程
1. 标准必须在规定的温度、湿度及其他环境条件下使用，否则不能开展检定。

2. 检定人员必须熟悉本标准的技术条件及其结构原理，熟悉所有辅助仪器、设备的使用特性，否则不能上岗操作。

3. 使用前对标准器组要进行仔细检查，外观是否良好、各部件是否灵活、各开关旋钮是否可靠。

4. 使用标准进行检定时，要带好手套、严禁用手直接接触量块，量块与被检量具、配套仪器的接触面要用干净绸布擦干净。

5. 使用中要轻拿轻放，以免量块与其他物品如量块、量具、附属设备、工作台面碰撞，损坏量块。

6. 工作完毕，必须按规定对标准进行维护、保养，擦干净，涂防锈剂。

7. 所有计量检定人员要严格执行本操作规程，违规程造成设备、质量等事故者，要追究责任，按有关规定处罚。
