正弦交流电的表示方法

简述正弦交流电的三种表示方法1.引言1.1 概述概述部分的内容可以按照以下方式编写:引言部分是文章的开篇，目的是为读者提供对后续内容的整体了解。

在这篇文章中，我们将讨论正弦交流电的三种表示方法。

正弦交流电是工程技术领域中常见的电信号类型之一，广泛应用于电力系统、电子电路和通信系统等领域。

正弦交流电具有周期性的特点，可以表示为周期性变化的信号。

对于正弦交流电的表示方法，研究者们提出了多种不同的方式。

本文将详细介绍其中的三种主要表示方法，分别是：1. 直角坐标系表示法：通过在直角坐标系中绘制电压或电流随时间的变化曲线，来表示正弦交流电的变化规律。

这种方法直观且易于理解，可以清晰展示电压或电流的振幅、频率和相位等重要参数。

2. 极坐标系表示法：将正弦交流电视为一个旋转的向量，通过描述其振幅和相位差来表示。

极坐标系表示法适用于描述相位关系的问题，对于分析电路中的相位差和频率变化等现象非常有用。

3. 复数表示法：利用复数的实部和虚部，将正弦交流电转化为复数形式进行表示。

这种表示方法在电路分析和计算中非常高效，可以通过简单的复数运算得到电流和电压的各种参数，极大地简化了电路分析的过程。

本文将分别对上述三种表示方法进行详细阐述，分析其优缺点以及适用场景，旨在让读者全面了解正弦交流电的不同表示方法，并为进一步深入研究和应用提供参考。

接下来，我们将介绍文章的结构以及各个章节的具体内容。

1.2文章结构文章结构部分的内容可以包括以下内容：文章结构是指整篇文章内容的组织和安排方式，它包括了引言、正文和结论三个主要部分。

通过清晰的文章结构，读者可以更好地理解文章的内容，把握文章的逻辑关系和主旨。

引言部分为文章提供了一个引人注目的开篇，引发读者的兴趣，并对正文的内容进行简单概述。

在这个部分，我们将对正弦交流电的三种表示方法进行简要的介绍。

正文部分是文章的重点，用来详细阐述正弦交流电的三种表示方法。

在正文中，我们将分别介绍第一种、第二种和第三种表示方法，详细讲解它们的原理、特点和应用场景。

正弦交流电的数值有下述四种表示方法：
（1）瞬时值：指交流电在任一瞬间所具有的代数值。

（2）最大值：指交流电在一个周期中所出现的最大瞬时值。

（3）平均值：指正弦交流电在一个周期内绝对值的平均值，或正半周内的平均值。

（4）有效值：指交流电通过电阻性负载，如果所产生的热量与直流电在相同的时间内通过同一负载所产生的热量相等时，这一直流电的大小就是交流电的有效值。

4.答：
主要有一下三种原因：
（1）变频调速所对应的电动机一般为鼠笼型异步电动机。

而异步电动机的调速，无论采用什么手段，附属设备都比较复杂和价格昂贵。

（2）与其它交流电动机调速手段相比，变频调速的性能好，连续性强。

（3）变频调速和交流电动机总的造价和直流电动机相比较低，而调速性能和直流调速相近，而且交流电动机对应用环境比直流电动机较宽。

综上所述，变频调速将是各种调速手段的发展方向。

5.答：
对于电感性负载的整流电路，如果不接续流二极管，在电源电压过零变负时，电流也要变小，感性负载的电感将产生自感电动势，以反抗电流的变小，导致晶闸管不能及时关断，电流还将继续流通一段时间，因而负载两端将得到负向电压，使平均电压变小。

当电感较大时，可能使输出电压的正负面积接近相等，负载上的平均电压将很小。

为了晶闸管的及时关断免除感性负载的影响，因在负载两端并联续流二极管，当电源电压过零变负后，负载上由电感产生的电流由此续流二极管形成回路短路掉，而不流经电源及晶闸管。

晶闸管因其电流小于维持电流而自行关断，避免负电压输出。

输出电压的平均值将和纯阻性负载时基本相同。

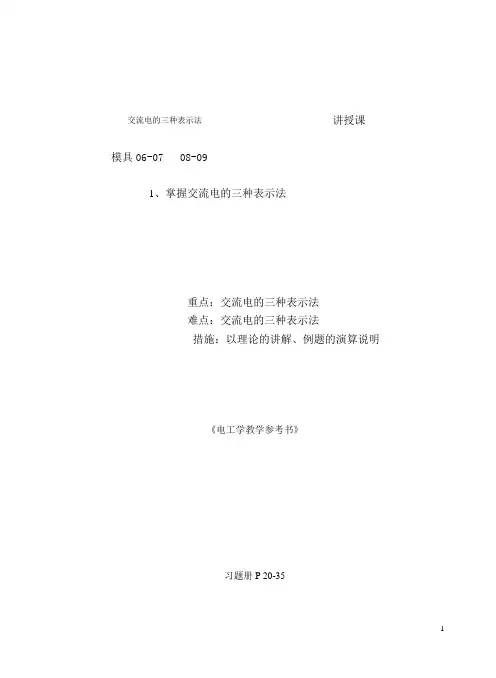

交流电的三种表示法讲授课
模具06-07 08-09
1、掌握交流电的三种表示法
重点：交流电的三种表示法
难点：交流电的三种表示法
措施：以理论的讲解、例题的演算说明
《电工学教学参考书》
习题册P 20-35
§3-2 交流电的三种表示法
一、解析法：指正弦交流电的电动势、电压和电流的瞬时值表达式。

)t (
E m s i n e φω+= )t (
U m s i n u φω+= )t (
I m s i n i φω+= 二、波形图：指与解析式相对应的正弦曲线。

在平面直角坐标系中，以横坐标表
示电角度ωt 或时间t ，纵坐标表示正弦
量的瞬时值，作出e 、u 、i 波形图的方
法。

三、相量图表示法：
1、含义：用一个在直角坐标系中绕原点旋转的矢量来表示正弦交流电的方法。

表示正弦交流电的这一矢量称为相量。

2、表示：最大值：Em 、Um 、Im 有效值：E 、U 、I
四、相量图的加减运算：平行四边形法则。

五、讲解P47例3-2。
