城市道路横断面设计4

第四章横断面设计主要内容：横断面的组成及类型；行车道、路肩、人行道的宽度和横坡度；中间带与路侧带的设置；平曲线的加宽、超高的原因和计算方法；爬坡车道与避险车道的设置；行车视距的保证；横断面的设计方法、土石方数量计算及调配。

定义：横断面：指道路中线上各点的法向切面；包括地面线和设计线。

横断面设计：确定横断面结构组成及尺寸。

第一节道路横断面组成一、公路横断面组成组成和尺寸确定原则：满足交通需求减少用地和投资高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分（一）路幅的构成二、三、四级公路横断面组成：行车道、路肩错车道（一）路幅的构成高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分路基宽度：指路基顶面的总宽度；即行车道＋路肩的宽度。

路面宽度：包括行车道、路缘带、变速车道、爬坡车道、紧急停车带、硬路肩等的宽度。

（有路面铺装的宽度）路基的其它组成部分：（路基顶面以外）边坡、边沟及排水沟、护坡道、截水沟、碎落台、取土坑、弃土堆等路基、路面宽度定义：（二）路幅布置类型1．单幅双车道指的是整体式的供双向行车的双车道公路。

适用：二、三级公路和一部分四级公路2．双幅多车道四车道、六车道和更多车道的公路，中间一般都设分隔带或作成分离式路基而构成“双幅”公路。

适用：高速公路、一级公路3．单车道适用：交通量小、地形复杂、工程艰巨的山区公路或地方性道路，山区四级公路。

－－－需设错车道：d＝300m，l＝20m二、城市道路横断面组成1．单幅路－一块板（1）划出快、慢车行驶分车线，快车和机动车辆在中间行驶，慢车和非机动车靠两侧行驶。

（2）不划分车线－车辆自由调节。

2．双幅路－两块板用分隔带或分隔墩将车行道分为上、下行车道。

各自再根据需要决定是否划分快、慢车道。

二、城市道路横断面组成3．三幅路－三块板中间为双向行驶的机动车车道，两侧为靠右侧行驶的非机动车车道。

中华人民共和国行业标准城市道路设计规范CJJ 37-90实施日期：1991年8月1日第四章道路横断面设计第二节横断面布置第４．２．１条道路的横断面型式有单幅路、双幅路、三幅路及四幅路。

第五节路侧带宽度及人行道铺装结构第４．５．３条人行道铺装结构设计应贯彻因地制宜，合理利用当地材料及工业废渣的原则，并考虑施工最小厚度。

人行道铺装面层应平整、抗滑、耐磨、美观。

基层材料应具有适当强度。

处于潮湿地带及冰冻地区时，应采用水稳定性好的材料。

大型商店、大型公共文化机构、名胜古迹、公园、广场等附近和游览区道路的人行道面层应与周围环境协调并注意美观。

车辆出入口处人行道铺装的结构和厚度应根据车辆荷载确定。

第六节分车带第４．６．１条分车带按其在横断面中的不同位置与功能分为中间分车带（简称中间带）及两侧分车带（简称两侧带）。

分车带由分隔带及两侧路缘带组成。

分车带形式见图４．６．１。

分车带最小宽度及侧向净宽等见表４．６．１。

第五章平面与纵断面设计第一节平面设计第５．１．１１条视距的规定如下：一、道路平面、纵断面上的停车视距应大于或等于表５．１．１１-１规定值。

寒冷积雪地区应另行计算。

二、车行道上对向行驶的车辆有会车可能时，应采用会车视距。

其值为表５．１．１１-１中停车视距的两倍。

三、对于凸形竖曲线和立交桥下凹形竖曲线等可能影响行车视距，危及行车安全的地方，均需验算行车视距。

验算时，物高为０．１ｍ；目高在凸形竖曲线时为１．２ｍ，在桥下凹形竖曲线时为１．９ｍ。

四、平曲线内侧的边坡、建筑物、树木等均不应妨碍视线应按横净距绘制包络线，包络线与路面边缘之间的障碍物应予清除。

视距横净距计算公式见表５．１．１１-２。

第三节平面线形与纵断面线形的组合第５．３．１条道路线形组合应满足行车安全、舒适以及与沿线环境、景观协调的要求，并保持平面、纵断面两种线形的均衡，保证路面排水通畅。

第５．３．２条线形组合应满足以下要求：一、在视觉上自然地引导驾驶员的视线。

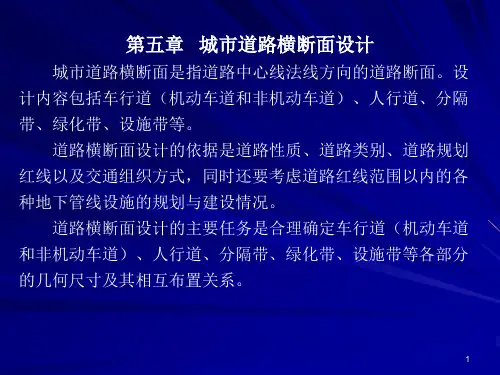

城市道路横断面设计城市道路的设计包括三个方面的内容，即道路横断面设计、道路平面设计和道路纵断面设计。

由于城市道路的设计是在城市规划与城市交通规划的基础上进行的，因此道路的平面位置与道路主要控制点高程均受到规划的制约。

城市道路设计重点在横断面设计上。

§ 1 横断面设计原则及布置类型1.1 城市道路横断面是指道路中心线法线方向的道路断面。

通常由车行道（包括机动车道和机动车道）、人行道、分隔带、绿化带、设施带等各部分组成，如p86 图4—1 所示。

横断面设计的主要任务是合理确定各组成部分的几何尺寸及相互布置关系，包括路拱坡度及路拱曲线的确定。

1.2 横断面设计原则1．道路横断面设计应在城市规划的红线宽度范围内进行。

横断面型式、布置、各组成部分尺寸及比例应按道路类别、级别、计算行车速度（即设计车速）、设计年限的机动车与非机司交通量和行人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因茸一安排，以保障车辆和行人交通的安全、通畅。

2．横断面设计应近远期结合，使近期工程为远期工程所利用，并预留管线位置。

路面宽及标高等应留有发展余地。

3．对现有道路改建应采取工程措施与交通管理措施相结合的办法以提高道路通行能寸保证交通安全。

道路改建除采取工程措施如增辟车行道、展宽道路外，还可以采取交通管制措施，如采取分隔措施使机动车与非机动车分行，减少相互干扰。

又如若两条道路相互平行距离较近时，可改为单向行驶以减少拥挤，提高车速。

在商业性街道上除通行公共交通外，限制他机动车及非机动车通行，以保障行人安全。

1.3 横断面布置类型及其适用条件（一）四种基本类型城市道路交通由机动车辆交通、非机动车辆交通和行人交通三部分组成。

通常是利用立式沿石把行人部分和车行道布置在不同的位置和高程上，以分隔行人和车辆交通，保证交通安全。

但机动车和非机动车的交通组织是分隔还是混行，则应根据道路和交通的具体情况分析确定。

城市道路横断面根据车行道布置型式分为四种基本类型，即单幅路、双幅路、三幅路和四幅路，亦即一块板、两块板、三块板和四块板。

浅析城市道路横断面形式的选择城市道路横断面设计是在城市总体规划中确定的两侧红线范围内进行，由车行道、人行道、分隔带、绿化带等组成。

道路横断面设计的好坏关系到交通安全、道路功能、通行能力、服务水平、土地资源利用、城市景观等方面。

一、城市道路横断面基本形式我国城市道路横断面的基本形式可根据机动车与非机动车交通不同的组织方式分为：单幅路、两幅路、三幅路、四幅路。

（1）单幅路断面形式单幅道路能适应“钟摆式”的交通流，具有占地小、投资省、通过交叉口时间短、交叉口通行效率高的优点。

但是，单幅路在混行状态下，机动车的车速较低。

在特殊功能性要求路段，比如常举办集合、游行的路段(如北京王府井大街)，即使红线很宽，也可考虑单幅路型式。

（2）双幅路断面形式双幅路断面形式通过设置中央分隔带使相向机动车流分隔行驶，基本消除对向机动车流的干扰，内侧车道机动车行驶速度较高。

但是双幅路在交叉口的交通组织不易处理好，因此在交叉口处较少使用。

(3)三幅路断面形式三幅路断面形式消除了机非之间的相互干扰，提高了机动车和非机动车的行驶速度，保障交通安全。

同时，三幅路可以在两侧分隔带上布置多层次的绿化，从景观上可以取得较好的美化城市的效果。

但是，三幅路由于没有解决对向机动车的相互影响，存在对向机动车干扰，非机动车的行驶也受到分隔带的限制，与街道另一侧的联系不方便。

(4)四幅路断面形式四幅路断面形式路段上机动车速度较高、交通量大，在分隔带上布置多层次的绿化，从景观上可以取得较好的美化城市的效果。

中央分隔带还可以作为道路交通发展备用地，但四幅路断面的占地和投资都很大，交叉口的通行能力也低，并不经济。

(5)四种基本断面形式使用效果比较交通安全上：双幅和四幅路要比单、三幅路都好。

这是由于中央分隔带解决了对向行驶车辆相互干扰的矛盾，同时分隔带还起行人过街的安全岛作用。

行车速度上：双幅路和四幅路的中央分隔带解决了对向行驶车辆的互相干扰，设计速度高。

三幅路由于没有解决好对向行驶车辆的相互干扰，设计速度较低。

城市道路横断面设计分析摘要：通过对城市道路横断面设计的论述，分析了横断面设计时应该注意的问题，“以人为本”合理进行设计，使设计道路能够发挥应有的功能和预期的效果。

关键词：道路横断面设计Abstract: Due to the discussion of urban road cross-sectional design, this article analysis the problems should be noted that when the cross-sectional design, the “people-oriented” reasonable design, the design of roads to be able to perform its due functions and the expected results.Key words: road cross-sectional design中图分类号：U121 文献标识码：A 文章编号：道路是具有一定宽度的带状构筑物，是供各种车辆和行人等行的工程设施，是交通运输的直接载体。

道路横断面设计是道路平、纵、横设计的有效组成部分，由于横断面设计关系到道路安全性能、道路通行能力、土地有限资源的利用等诸多方面，因此道路横断面设计均放在平面、纵断面设计之前进行。

按道路的使用范围来分，有公路、城市道路、厂矿道路、林区道路及乡村道路等，各类道路的使用范围不同导致横断面的组成有所差异，本文针对城市道路横断面设计进行适当论述。

城市道路的横断面由车行道、人行道和分隔带等部分组成。

横断面设计就是根据道路在路网中的地位、交通功能以及对沿线建筑物的服务功能等，对各组成部分进行不同宽度的组合，也就是说城市道路横断面设计就是交通工程设计、道路工程设计、市政工程设计和景观绿化设计等的综合体。

一、横断面设计原则1、道路横断面设计应在城市规划的红线宽度范围内进行。
