第四章横断面设计主要内容：横断面的组成及类型；行车道、路肩、人行道的宽度和横坡度；中间带与路侧带的设置；平曲线的加宽、超高的原因和计算方法；爬坡车道与避险车道的设置；行车视距的保证；横断面的设计方法、土石方数量计算及调配。

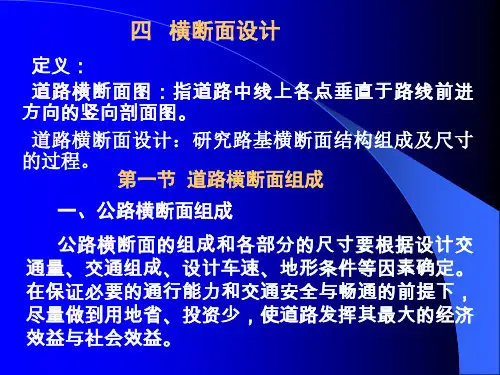

定义：横断面：指道路中线上各点的法向切面；包括地面线和设计线。
横断面设计：确定横断面结构组成及尺寸。
第一节道路横断面组成一、公路横断面组成组成和尺寸确定原则：满足交通需求减少用地和投资高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分（一）路幅的构成二、三、四级公路横断面组成：行车道、路肩错车道（一）路幅的构成高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分路基宽度：指路基顶面的总宽度；即行车道＋路肩的宽度。
路面宽度：包括行车道、路缘带、变速车道、爬坡车道、紧急停车带、硬路肩等的宽度。
（有路面铺装的宽度）路基的其它组成部分：（路基顶面以外）边坡、边沟及排水沟、护坡道、截水沟、碎落台、取土坑、弃土堆等路基、路面宽度定义：（二）路幅布置类型1．单幅双车道指的是整体式的供双向行车的双车道公路。
适用：二、三级公路和一部分四级公路2．双幅多车道四车道、六车道和更多车道的公路，中间一般都设分隔带或作成分离式路基而构成“双幅”公路。
适用：高速公路、一级公路3．单车道适用：交通量小、地形复杂、工程艰巨的山区公路或地方性道路，山区四级公路。
－－－需设错车道：d＝300m，l＝20m二、城市道路横断面组成1．单幅路－一块板（1）划出快、慢车行驶分车线，快车和机动车辆在中间行驶，慢车和非机动车靠两侧行驶。
（2）不划分车线－车辆自由调节。
2．双幅路－两块板用分隔带或分隔墩将车行道分为上、下行车道。
各自再根据需要决定是否划分快、慢车道。
二、城市道路横断面组成3．三幅路－三块板中间为双向行驶的机动车车道，两侧为靠右侧行驶的非机动车车道。
1.道路横断面是指中线上各点的法向切面，它是由横断面设计线和地面线所组成的。
其中设计线包括行车道、路肩、分隔带、边沟、边坡、截水沟、护坡道以及取土坑、弃土堆、环境保护设施等。
高速公路、一级公路和二级公路还有爬坡车道、避险车道；高速公路、一级公路的出入口处还有变速车道等。
2.地面线:是表征地面起伏变化的线.它是通过现场实测或由大比例尺地形图、航测像片、数字地面模型等途径获得。
3.路幅是指公路路基顶面两路肩外侧边缘之间的部分。
4.横断面的确定因素：设计交通量、交通组成、设计车速、地形条件等因素。
5.横断面的确定原则：在保证必要的通行能力和交通安全与畅通的前提下，尽量做到用地省、投资少，使道路发挥其最大的经济效益与社会效益。
6.公路横断面组成1）整体式断面（用等宽同高的分隔带分隔）组成：行车道、中间带、路肩以及紧急停车带、爬坡车道、避险车道、变速车道等组成部分。
不设分隔带的整体式断面如二、三、四级公路包括行车道、路肩以及错车道等组成部分2）分离式断面不包括中间带7.公路横断面的类型：单幅双车道、双幅多车道、单车道8.单幅双车道公路：指的是整体式的供双向行车的双车道公路。
特点：这类公路在我国公路总里程中占的比重最大。
二级、三级公路和一部分四级公路均属这一类。
这类公路适应的交通量范围大，最高达15000小客车/昼夜。
行车速度可从20km/h至80km/h。
在这种公路上行车，只要各行其道、视距良好，车速一般都不会受影响。
但当交通量很大，非机动车混入率高、视距条件又差时，其车速和通行能力则大大降低。
所以对混合行驶相互干扰较大的路段，可专设非机动车道和人行道，与机动车分离行驶。
9.双幅多车道：是指设分隔带的或分离的四车道及其以上多车道公路。
特点：这种类型的公路适应车速高、通行能力大，每条车道能担负的交通量比一条双车道公路还多，而且行车顺适、事故率低，但造价高。
我国《标准》中的高速公路和一级公路即属此类。
10.单车道：对交通量小、地形复杂、工程艰巨的山区公路或地方性道路，可采用设错车道的单车道公路，适用于地形困难的四级公路。
城市道路设计要求规范城市道路是城市交通的重要组成部分，它不仅关系到居民的出行便利，还对城市的经济发展和形象塑造起着至关重要的作用。
因此，城市道路的设计必须遵循一系列严格的要求和规范，以确保其安全性、功能性和可持续性。
一、道路分类与分级城市道路通常根据其在城市交通中的地位、功能和交通流量等因素进行分类和分级。
常见的分类包括快速路、主干路、次干路和支路。
快速路主要为城市长距离快速交通服务，设计车速较高，通常设有中央分隔带，进出口采用全控制或部分控制。
主干路是连接城市各主要分区的交通干道，承担着较大的交通流量，一般为双向四车道或更多。
次干路起到集散交通的作用，与主干路结合组成城市干道网。
支路则主要服务于局部地区，解决居民出行和短距离交通。
不同等级的道路在设计上有着不同的要求，如车道宽度、道路红线宽度、设计车速等。
二、设计车速设计车速是城市道路设计的重要参数之一，它直接影响到道路的线性、横断面布置和交通安全。
设计车速应根据道路的等级、功能、交通流量以及沿线地形、地物等条件综合确定。
快速路的设计车速一般在 60 100 公里/小时；主干路为 40 60 公里/小时；次干路为 30 50 公里/小时；支路为 20 40 公里/小时。
在实际设计中，要充分考虑道路的服务对象和交通需求，避免车速过高或过低，以保证交通的流畅和安全。
三、道路横断面设计道路横断面是指垂直于道路中心线的剖面，它由车行道、人行道、绿化带、分隔带等组成。
车行道宽度应根据设计车型、交通流量和设计车速等因素确定。
一般来说，小型汽车专用道宽度为 35 米，大型车或混合车道宽度为 375 米。
人行道的宽度要满足行人通行的需求，一般不少于 15 米，在商业繁华地区或人流量大的区域应适当加宽。
绿化带不仅能够美化环境，还能起到分隔交通、降噪防尘的作用。
分隔带可以分为中央分隔带和侧分带，其宽度应根据道路等级和实际需要合理设置。
此外，横断面的布置还要考虑道路的排水要求，设置合适的坡度和排水设施。
城市道路横断面设计城市道路的设计包括三个方面的内容，即道路横断面设计、道路平面设计和道路纵断面设计。
由于城市道路的设计是在城市规划与城市交通规划的基础上进行的，因此道路的平面位置与道路主要控制点高程均受到规划的制约。
城市道路设计重点在横断面设计上。

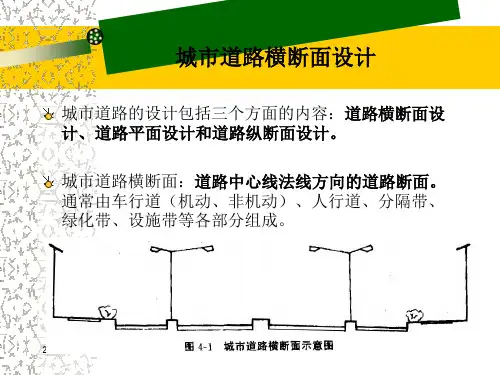

§ 1 横断面设计原则及布置类型1.1 城市道路横断面是指道路中心线法线方向的道路断面。
通常由车行道（包括机动车道和机动车道）、人行道、分隔带、绿化带、设施带等各部分组成，如p86 图4—1 所示。
横断面设计的主要任务是合理确定各组成部分的几何尺寸及相互布置关系，包括路拱坡度及路拱曲线的确定。
1.2 横断面设计原则1．道路横断面设计应在城市规划的红线宽度范围内进行。
横断面型式、布置、各组成部分尺寸及比例应按道路类别、级别、计算行车速度（即设计车速）、设计年限的机动车与非机司交通量和行人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因茸一安排，以保障车辆和行人交通的安全、通畅。
2．横断面设计应近远期结合，使近期工程为远期工程所利用，并预留管线位置。
路面宽及标高等应留有发展余地。
3．对现有道路改建应采取工程措施与交通管理措施相结合的办法以提高道路通行能寸保证交通安全。
道路改建除采取工程措施如增辟车行道、展宽道路外，还可以采取交通管制措施，如采取分隔措施使机动车与非机动车分行，减少相互干扰。
又如若两条道路相互平行距离较近时，可改为单向行驶以减少拥挤，提高车速。
在商业性街道上除通行公共交通外，限制他机动车及非机动车通行，以保障行人安全。
1.3 横断面布置类型及其适用条件（一）四种基本类型城市道路交通由机动车辆交通、非机动车辆交通和行人交通三部分组成。
通常是利用立式沿石把行人部分和车行道布置在不同的位置和高程上，以分隔行人和车辆交通，保证交通安全。
但机动车和非机动车的交通组织是分隔还是混行，则应根据道路和交通的具体情况分析确定。
城市道路横断面根据车行道布置型式分为四种基本类型，即单幅路、双幅路、三幅路和四幅路，亦即一块板、两块板、三块板和四块板。
四级道路设计说明四级道路是指城市主干道和发达经济区的交通干线，其设计标准具有较高的要求。
下面是四级道路设计的详细说明。
1.交通组织和运行：2.道路工程技术：四级道路设计应满足道路工程技术的要求，包括道路线形、纵横断面、道路标线、交通信号控制、道路养护等。
道路线形要遵循自然地形，根据地面情况和交通要求进行设计，确保道路的稳定性和坡度均匀性。
道路的纵横断面应按照标准要求设计，确保排水良好，道路材料的选用应符合标准要求。
3.经济和社会环境：4.城市规划和环境保护：1.调查与勘测：根据四级道路设计的范围，对道路周边环境进行全面调查和勘测，包括地质、地貌、气候、交通流量等因素。
2.属性分析：根据勘测数据，进行属性分析，包括路段属性、交叉口属性、路段容量、车道需求等。
确定道路纵横断面宽度、交叉口形式、信号灯设置等。
3.路线选择：根据属性分析的结果，确定最佳的道路路线，选择合适的道路纵横断面形式，结合勘测数据和环境要求，确保道路能够适应不同的交通需求。
4.设计方案：根据选择的路线，对道路的纵横断面进行设计，包括道路宽度、车道数、边坡、人行道、自行车道等。
同时根据路段属性和交叉口属性确定交通标志、标线和交通信号控制设施等的设置。
5.设计计算：根据设计方案，进行相应的设计计算，包括路段的纵坡、横坡、曲线、交叉口的容量、排队长度、信号控制时间等。
6.安全评价：对设计方案进行安全评价，包括道路几何形状的合理性、交叉口的可视性、交通信号控制的合理性、交通流量的合理分配等。
根据评价结果进行必要的修改和改进。
7.综合评价：对设计方案进行综合评价，包括经济性、环境性、社会性等方面的综合评价。
根据评价结果进行必要的调整和改进。
8.编制施工图：根据最终确定的设计方案，编制施工图纸，包括道路纵横断面图、交叉口示意图、标志标线图等。
综上所述，四级道路的设计需要综合考虑交通组织和运行、道路工程技术、经济和社会环境以及城市规划和环境保护等各方面的因素。
第四章道路横断面设计第一节设计原则第4.1.1条道路横断面设计应在城市规划的红线宽度范围内进行。
横断面型式、布置、各组成部分尺寸及比例应按道路类别、级别、计算行车速度、设计年限的机动车道与非机动车道交通量和人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因素统一安排，以保障车辆和人行交通的安全通畅。
第4.1.2条横断面设计应近远期结合，使近期工程成为远期工程的组成部分，并预留管线位置。
路面宽度及标高等应留有发展余地。
第4.1.3条对现有道路改建应采取工程措施与交通管理相结合的办法，以提高道路通行能力和保障交通安全。
第二节横断面布置第4.2.1条道路的横断面型式有单幅路、双幅路、三幅路及四幅路，见图4.1.2-1～图4.1.2-8。
图中：ωr——红线宽度（m）；ωc——机动车车行道宽度或机动车与非机动车混合行驶的车行道宽度（m）；ωb——非机动车车行道宽度（m）；ωpc——机动车道路面宽度或机动车与非机动车混合行驶的路面宽度（m）；ωpb——非机动车道路面宽度（m）；ωmc——机动车道路缘带宽度（m）；ωmb——非机动车道路缘带宽度（m）；ωl——侧向净宽（m）；ωdm——中间分隔带宽度（m）；ωsm——中间分车带宽度（m）；ωdb——两侧分隔带宽度（m）；ωsb——两侧分车带宽度（m）；ωa——路侧带宽度（m）；ωp——人行道宽度（m）；ωg——绿化带宽度（m）；ωf——设施带宽度（m）；ωs——路肩宽度（m）；ωsh——硬路肩宽度（m）；ωsp——保护性路肩宽度（m）。
