SMC气液增压缸型号

标准气液增压缸结构图介绍
增压缸在自动化行业中既有很大的影响力，越来越多的用户都在关注着这个产品，然而很多用户都不了解增压缸的内部结构，导致很多用户在使用增压缸的时候有一些细小的零部件坏了，不知道问题出在哪里，不知道应该换哪一个零部件，导致很多用户多出了一笔昂贵的维修费用，那么今天台湾森拓就给大家介绍一下标准型增压缸的内部结构。

增压缸是通过空气压力转换成油压进气而增压的，结构相对简单。

增压缸主要有：油缸，空油转换筒，增压器三部分结合而成。

增压缸的细小零部件有：前杆，法兰，前盖，铁缸筒，前活塞，中盖，油桶前盖，增压杆，气缸筒，储油桶，后盖，增压活塞，油桶后盖13个细小的零部件组成。

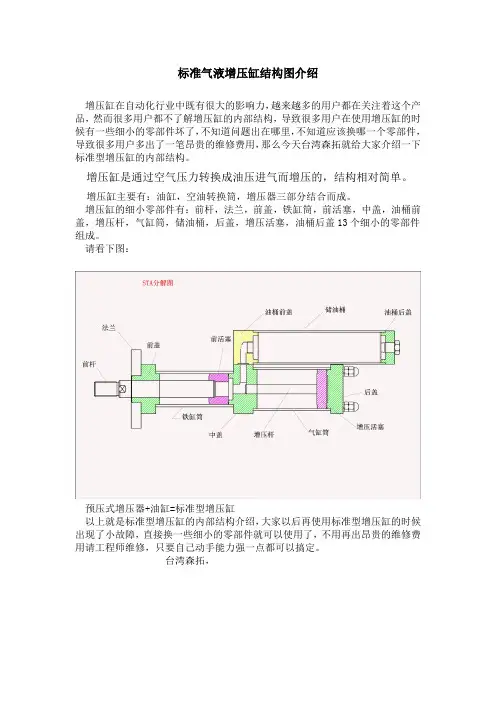

请看下图：
预压式增压器+油缸=标准型增压缸
以上就是标准型增压缸的内部结构介绍，大家以后再使用标准型增压缸的时候出现了小故障，直接换一些细小的零部件就可以使用了，不用再出昂贵的维修费用请工程师维修，只要自己动手能力强一点都可以搞定。

台湾森拓，。

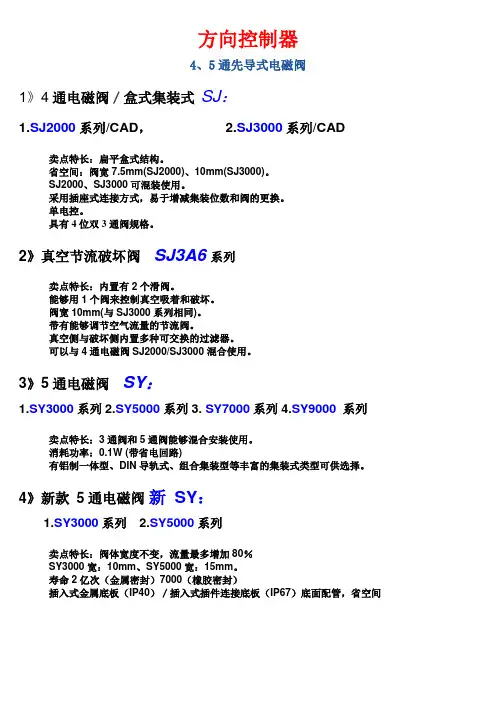

方向控制器4、5通先导式电磁阀1》4通电磁阀／盒式集装式SJ：1.SJ2000系列/CAD，2.SJ3000系列/CAD卖点特长：扁平盒式结构。

省空间：阀宽7.5mm(SJ2000)、10mm(SJ3000)。

SJ2000、SJ3000可混装使用。

采用插座式连接方式，易于增减集装位数和阀的更换。

单电控。

具有4位双3通阀规格。

2》真空节流破坏阀SJ3A6系列卖点特长：内置有2个滑阀。

能够用1个阀来控制真空吸着和破坏。

阀宽10mm(与SJ3000系列相同)。

带有能够调节空气流量的节流阀。

真空侧与破坏侧内置多种可交换的过滤器。

可以与4通电磁阀SJ2000/SJ3000混合使用。

3》5通电磁阀SY：1.SY3000系列2.SY5000系列3. SY7000系列4.SY9000 系列卖点特长：3通阀和5通阀能够混合安装使用。

消耗功率：0.1W (带省电回路)有铝制一体型、DIN导轨式、组合集装型等丰富的集装式类型可供选择。

4》新款5通电磁阀新SY：1.SY3000系列2.SY5000系列卖点特长：阀体宽度不变，流量最多增加80％SY3000宽：10mm、SY5000宽：15mm。

寿命2亿次（金属密封）7000（橡胶密封）插入式金属底板（IP40）／插入式插件连接底板（IP67）底面配管，省空间5》5通电磁阀SV：1.SV10002系列2.SV2000系列3.SV3000系列4.SV4000系列卖点特长：便于实现集装式阀的增连以及规格变更。

单电控。

具有4位双3通阀规格。

6》4、5通电磁阀SYJ1.SYJ3000系列2.SYJ5000系列3.SYJ7000系列卖点特长：3通阀和5通阀能够混合安装使用。

消耗功率：0.1W (带省电回路)7》5通电磁阀／盒式集装式SZSZ3000系列卖点特长：具有便于实现阀的交换的盒式结构。

带有开关的阀使得维护时更安全。

采用扁平盒式结构更加节省空间。

8》大型5通电磁阀VP1.VP4□50系列2.VP4□70系列卖点特长：用于大型缸驱动。

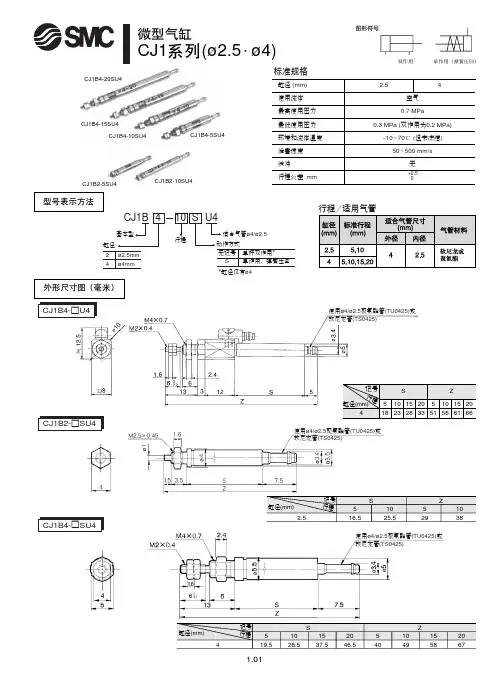

smc气缸种类
气压传动中将压缩气体的压力能转换为机械能的气动执行元件。

气缸有作往复直线运动的和作往复摆动的两类（见图）。

作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。

①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(10～20米/秒)运动的动能，借以作功。

冲击气缸增加了带有喷口和泄流口的中盖。

中盖和活塞把气缸分成储气腔、头腔和尾腔三室。

它广泛用于下料、冲孔、破碎和成型等多种作业。

作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

※导线长度表示记号0.5m ……………无记号 （例）M9NW 1m …………… M （例）M9NWM 3m …………… L （例）M9NWL 5m …………… Z （例）M9NWZ 无…………… N （例）H7CN ※带"O"的无触点磁性开关按订货生产。

※除本表型号外，还可能安装的磁性开关参见P.16。

※导线前置插头的磁性开关参见《Best Pneumatics 》第二册P.1328、1392。

※D-A9□（V ）, M9□（V ）, M9□W （V ）,M9□A （V ）型磁性开关一同包装出厂（未组装）。

（但磁性开关安装件组装出厂。

）※※※防水性强型磁性开关，可以安装在上述产品上，但是不能由此保证上述产品的防水性。

在防水坏境下，推荐使用具有防水性的产品。

其中，关于ø20、ø25的防水性产品，请联系本公司型号表示方法N N 带磁性开关气缸行程（※※安装件和气缸一同包装出厂。

※安装件F, G, L, D 对应的气缸为Z ：基本型（无耳轴安装用螺孔）。

※杆端螺纹形状为内螺纹时，无连接件。

※杆端连接件和气缸一同包装出厂。

※单肘节接头中不包含销轴。

RoHS1气缸/标准型 ：单杆双作用ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100CG1 系列乐清市顺力气动有限公司ｈｔｔｐ：／／ｗｗｗ．ｓｌｑｄ．ｃｎ乐※对于ø80, ø100，没有基本型（无耳轴安装用螺孔）、杆侧耳轴型、无杆侧耳轴型。

对于ø20~ø63的脚座型、法兰型、耳环型，没有耳轴安装用内螺纹。

使用时，请不要超过允许动能。

详细情况请参考P.4。

缸径（mm ）动作方式给油使用流体耐压试验压力最高使用压力最低使用压力环境温度及使用流体温度使用活塞速度行程长度允差缓冲安装形式※单杆双作用不要（不给油）空气1.5MPa1.0MPa 0.05MPa 无磁性开关：−10℃~70℃（未冻结时）带磁性开关：−10℃~60℃~200st mm （ø20）~300st mm （ø25~ø100）垫缓冲0.28J 0.11J0.41J 0.18J0.66J 0.29J1.20J 0.52J2.00J 0.91J3.40J 1.54J5.90J 2.71J9.90J 4.54J ＋1.40＋1.40基本型、基本型（无耳轴安装用螺孔）、轴向脚座型、杆侧法兰型、无杆侧法兰型、杆侧耳轴型、无杆侧耳轴型、耳环型（通口位置作90°变更时使用）※ø80, ø100没有杆侧耳轴型和无杆侧耳轴型。

VBA-OM-S007使 用 说 明 书 VBAT-M47C气 罐VBAT20S1-T-X104 VBAT38S1-T-X104中国压力容器规程适合品目录●各部分名称及功能●使用注意事项●气罐与增压阀的连接方法 ●定期保养感谢您选购SMC 产品。

在使用产品之前，请您认真阅读本“使用说明书”。

阅读完成后请妥善保管，以便在遇到不明白的地方或出现问题时能随时阅读。

关于产品的构造，请参阅最新的样本和图纸。

●各部分名称及功能表1 规格型式 VBAT20S1-T-X104 VBAT38S1-T-X104最高使用压力1.0MPa 材质 SUS304容量 20L 38L温度范围 0~75oC重量13kg 19kgIN1/2OUT1/2 3/4连接口径 冷凝水 1/4 完工酸洗 可安装的增压阀VBA2/VBA4 适用规格TSG R0003-2007简易压力容器安全技术观察规程・产品有规定的参数。

在超出规格范围使用时，会发生意外事故和故障，因此使用时请确认相关的注意事项和产品规格。

△！ 警告 ①适用法规・本气罐符合中华人民共和国的法规要求。

如在中华人民共和国以外的地方使用时，请确认是否适用于该国法规后再使用。

气罐属于“特种设备安全监察条例”的产品，因此需履行以下手续： (详细请参阅特种设备安全监察条例 第3章)①必须向安全检验局提供气罐所使用的安全阀，进行压力设定，领取检查票后再安装。

②安装气罐前，必须向“特种设备安全监管部门”进行书面报备。

③使用气罐时，必须经特种设备安全监管部门许可的“检测单位”按照安全技术规范的要求实施监督检查，并合格。

【必须有气罐的添附资料、安全阀检查票、压力表合格证(压力表箱内)】 ④开始使用设备之前或开始使用30日内必须向上述管理部门登记。

②使用压力・本气罐请在最高使用压力1.0MPa 以下使用。

③连接・请在气罐的OUT 侧连接过滤器或油雾分离器。

本气罐不保证洁净度。

（普通工业用。
