SMC气液增压缸原理

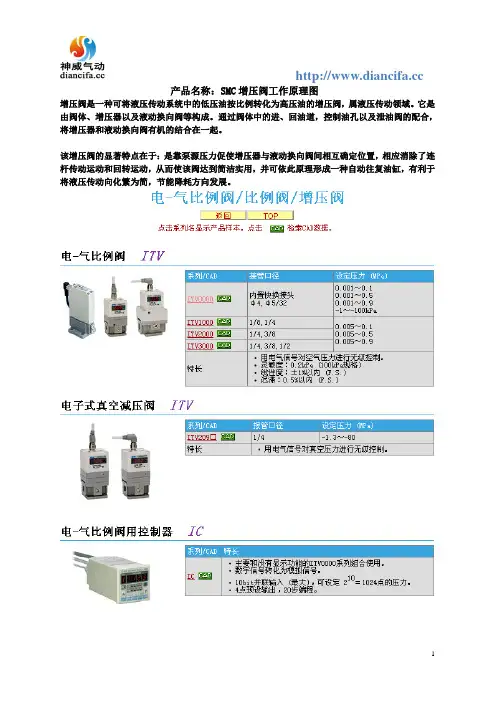

产品名称：SMC增压阀工作原理图
增压阀是一种可将液压传动系统中的低压油按比例转化为高压油的增压阀，属液压传动领域。

它是由阀体、增压器以及液动换向阀等构成。

通过阀体中的进、回油道，控制油孔以及泄油阀的配合，将增压器和液动换向阀有机的结合在一起。

该增压阀的显著特点在于：是靠泵源压力促使增压器与液动换向阀间相互确定位置，相应消除了连杆传动运动和回转运动，从而使该阀达到简洁实用，并可依此原理形成一种自动往复油缸，有利于将液压传动向化繁为简，节能降耗方向发展。

气液增压泵工作原理
气液增压泵是一种利用气体的能量来把液体增压的机械设备，其工作原理主要由泵体、气驱系统、液体端部阀门和排气阀门四个部分组成。

在工作过程中，气液增压泵先通过气源系统使压缩空气经过减压阀低压缩缸提供动力，再通过高压换向阀，使压缩空气流入压缩缸高压部分，根据体积流速原理，由空气排出与
高压缸相连的高压油室内的废油或进油口处的新油，新油被压缩在高压缸内，形成一定的
压强，当压强达到设定值时，增压泵就能把液体输出到相应的系统中。

在此过程中，液体端部阀门是控制增压泵使液体正常输出的主要部分，它通过控制内
端的液体进出或者调整带有电位器的螺旋泵壳，来实现液体的进、出和输出量的控制，同时，液体端部阀门也起到一个安全阀的作用，当输出压强超过设定压强时，液体端部阀门
会自动打开，使压强得到减缓，从而保证增压泵系统的安全。

排气阀门则是用于控制增压泵排气的主体部分，由于液体进入高压缸的同时，压缩空
气同时流入高压缸，如果没有及时地将内部的废气和油气排放掉，就会造成压缩空气与压
缩油气在高压缸内混合，使得工作效率下降，影响增压泵输出液体的质量。

因此，排气阀
门的功能就在于及时排除压缩过程中产生的废气和油气，保证增压泵的工作效率和输出液
体的质量。

综上所述，气液增压泵主要工作原理就是通过压缩空气使得高压缸内的液体增压，通
过液体端部阀门和排气阀门的控制，调节液体的输出量和质量，保证增压泵的正常工作。

而在应用过程中，增压泵还可以通过调整压力传感器和流量计等监测设备控制输出液体的
压强和流量，以满足不同应用场景下的工作需要。

气液增压缸原理气液增压缸是一种利用气体和液体的压力转换原理来实现工作的装置。

它主要由气缸、活塞、液压缸和液压缸活塞等部件组成。

在工业生产中，气液增压缸被广泛应用于各种机械设备和工艺装备中，其原理和工作过程对于提高生产效率和实现自动化生产具有重要意义。

气液增压缸的工作原理是利用气体和液体的压力转换关系来实现力的放大和传递。

当气缸内充入压缩空气时，活塞受到气压作用而向前运动，推动液压缸活塞产生液压力，从而驱动液压缸的工作。

在液压缸活塞上，由于液体的不可压缩性，液压力被有效放大，从而实现对工件的高效力传递和控制。

气液增压缸的原理可以通过以下几个方面来解释：首先，气体的压力转换。

当气缸内充入压缩空气时，气体分子间的碰撞会产生压力，这种压力会作用于活塞上，从而产生推动力。

根据波义尔定律，气体的压力与体积成反比，而气缸的体积是可以调节的，因此可以通过改变气缸内的气体体积来调节气体的压力，实现力的控制和调节。

其次，液体的传递和放大。

当气缸推动液压缸活塞时，液压力会被有效放大。

这是因为液体的不可压缩性，液压力会通过液压管路传递到液压缸活塞上，从而实现对工件的力传递和控制。

液压系统的工作原理是利用液体的不可压缩性和传递性来实现力的放大和传递，从而实现对工件的高效控制。

最后，气液增压缸的应用。

气液增压缸在工业生产中有着广泛的应用，例如在冲压机、注塑机、液压机床等设备中都可以看到它的身影。

它的原理和工作过程对于提高生产效率、实现自动化生产具有重要意义。

通过合理的气缸和液压缸的组合，可以实现对工件的高效力传递和控制，从而提高生产效率和产品质量。

综上所述，气液增压缸是一种利用气体和液体的压力转换原理来实现工作的装置。

它的工作原理是利用气体的压力转换和液体的传递和放大来实现对工件的高效力传递和控制。

在工业生产中，它被广泛应用于各种机械设备和工艺装备中，对于提高生产效率和实现自动化生产具有重要意义。

希望本文能够为大家对气液增压缸的工作原理有所了解。

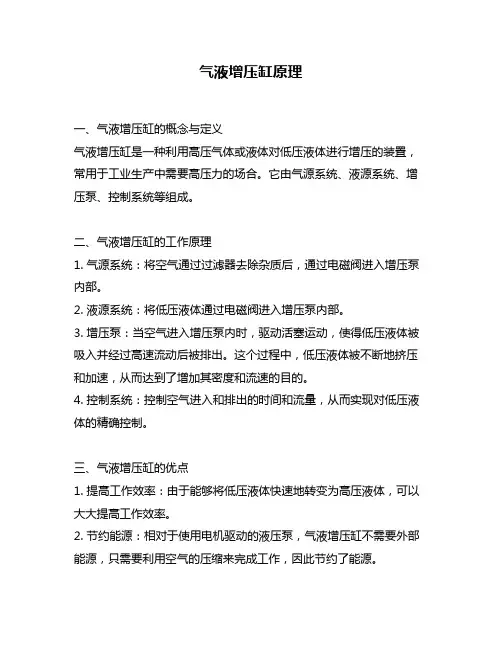

气液增压缸原理一、气液增压缸的概念与定义气液增压缸是一种利用高压气体或液体对低压液体进行增压的装置，常用于工业生产中需要高压力的场合。

它由气源系统、液源系统、增压泵、控制系统等组成。

二、气液增压缸的工作原理1. 气源系统：将空气通过过滤器去除杂质后，通过电磁阀进入增压泵内部。

2. 液源系统：将低压液体通过电磁阀进入增压泵内部。

3. 增压泵：当空气进入增压泵内时，驱动活塞运动，使得低压液体被吸入并经过高速流动后被排出。

这个过程中，低压液体被不断地挤压和加速，从而达到了增加其密度和流速的目的。

4. 控制系统：控制空气进入和排出的时间和流量，从而实现对低压液体的精确控制。

三、气液增压缸的优点1. 提高工作效率：由于能够将低压液体快速地转变为高压液体，可以大大提高工作效率。

2. 节约能源：相对于使用电机驱动的液压泵，气液增压缸不需要外部能源，只需要利用空气的压缩来完成工作，因此节约了能源。

3. 环保节能：由于使用空气作为驱动力，不会产生废水、废气等污染物，因此对环境友好。

四、气液增压缸的应用领域1. 汽车行业：用于汽车制动系统、悬挂系统等。

2. 机械制造业：用于金属加工、塑料成型等行业中需要高压力的场合。

3. 医疗器械行业：用于医疗设备中需要高精度流量控制的场合。

4. 石油化工行业：用于石油化工生产中需要高压力的场合。

五、气液增压缸的维护与保养1. 定期清洗过滤器和排气孔，防止杂质进入内部影响使用效果。

2. 定期更换密封件和O形圈，避免漏油现象发生。

3. 定期检查电磁阀和控制系统的工作状态，保证其正常运转。

4. 避免过度使用和超负荷工作，避免对气液增压缸造成损坏。

六、结语气液增压缸是一种能够将低压液体转变为高压液体的装置，具有提高工作效率、节约能源、环保节能等优点。

在汽车行业、机械制造业、医疗器械行业和石油化工行业等领域都有广泛的应用。

为了保证气液增压缸的正常运转，需要定期进行维护和保养。

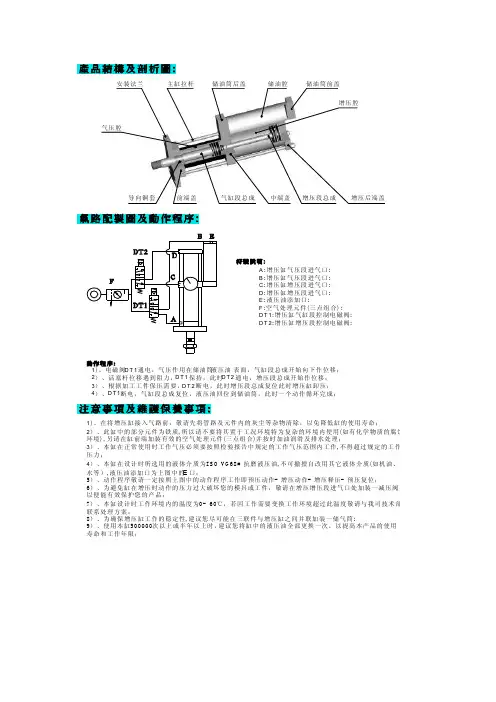

ABCDEFD T1D T2:增压缸气压段进气口;:增压缸气压段进气口;:增压缸增压段进气口;:增压缸增压段进气口;:液压油添加口;:空气处理元件(三点组合);:增压缸气缸段控制电磁阀;:增压缸增压段控制电磁阀;1D T12D T1D T23D T24D T1通电，气压作用在储油筒表面，气缸段总成开始向下作位移；）、活塞杆位移遇到阻力，保持，此时通电，增压段总成开始作位移；）、根据加工工件保压需要，断电，此时增压段总成复位此时增压缸卸压；）、断电，气缸段总成复位，液压油回位到储油筒，此时一个动作循环完成；液压油1234)、在将增压缸接入气路前，敬请先将管路及元件内的灰尘等杂物清除，以免降低缸的使用寿命；）、此缸中的部分元件为铁质,所以请不要将其置于工况环境特为复杂的环境内使用(如有化学物质的腐蚀环境),另请在缸前端加装有效的空气处理元件(三点组合)并按时加油润滑及排水处理；）、本缸在正常使用时工作气压必须要按照检验报告中规定的工作气压范围内工作,不得超过规定的工作压力；）、本缸在设计时所选用的液体介质为IS O V G68#抗磨液压油,不可撤擅自改用其它液体介质(如机油、水等）,液压油添加口为上图中的口；5）、动作程序敬请一定按照上图中的动作程序工作即预压动作-增压动作-增压释压-预压复位；6）、为避免缸在增压时动作的压力过大破坏您的模具或工件，敬请在增压增压段进气口处加装一减压阀，以便能有效保护您的产品；7）、本缸设计时工作环境内的温度为0-60℃，若因工作需要变换工作环境超过此温度敬请与我司技术部联系处理方案；8）、为确保增压缸工作的稳定性,建议您尽可能在三联件与增压缸之间并联加装一储气筒;9）、使用本缸500000次以上或半年以上时，E建议您将缸中的液压油全部更换一次，以提高本产品的使用寿命和工作年限；。

气液增压缸原理气液增压缸是一种常见的液压传动装置，它利用气体和液体的压力转换来实现工作。

其原理是利用气体的压缩来产生液体的压力，从而实现对液压系统的增压。

在工业生产中，气液增压缸被广泛应用于液压机械、液压工装和液压传动系统中。

气液增压缸的工作原理可以简单概括为，通过气体的压缩，使得气体的压力增加，进而传递给液体，使液体产生相应的压力。

具体来说，气液增压缸由气缸和液压缸两部分组成。

气缸中充入高压气体，当气缸内的活塞受到气体压力作用时，会向下移动，驱动液压缸中的活塞向上运动，从而使液体产生压力。

这样，就实现了气体能量向液体的能量转换。

在气液增压缸的工作过程中，需要注意控制气体和液体的流动方向和压力大小。

一般来说，气体的压力会远远高于液体的压力，这样才能够实现对液体的增压。

此外，为了保证气液增压缸的安全性和稳定性，还需要配备相应的压力传感器和控制阀，以便实时监测和调节气体和液体的压力。

气液增压缸的原理虽然看似简单，但是在实际应用中需要考虑诸多因素。

首先，需要根据实际工作需求确定气体和液体的压力大小和流量，以及气缸和液压缸的尺寸和结构。

其次，还需要考虑气液增压缸的工作环境和工作温度，选择合适的材料和密封件，以确保气液增压缸在恶劣条件下也能够正常工作。

最后，还需要设计相应的控制系统，以便实现气液增压缸的自动化和精准控制。

总的来说，气液增压缸作为一种重要的液压传动装置，其原理简单而实用。

通过合理设计和控制，可以实现对液体的高效增压，从而满足不同工况下的工作需求。

在今后的工程应用中，相信气液增压缸将会发挥越来越重要的作用，为液压传动技术的发展做出更大的贡献。

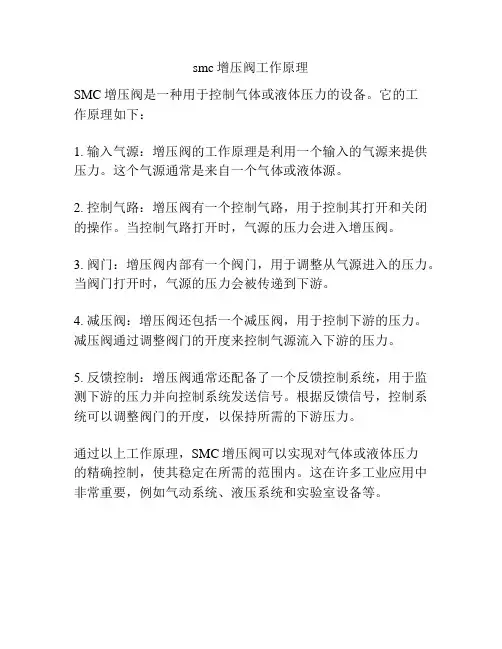

smc增压阀工作原理
SMC增压阀是一种用于控制气体或液体压力的设备。

它的工
作原理如下：
1. 输入气源：增压阀的工作原理是利用一个输入的气源来提供压力。

这个气源通常是来自一个气体或液体源。

2. 控制气路：增压阀有一个控制气路，用于控制其打开和关闭的操作。

当控制气路打开时，气源的压力会进入增压阀。

3. 阀门：增压阀内部有一个阀门，用于调整从气源进入的压力。

当阀门打开时，气源的压力会被传递到下游。

4. 减压阀：增压阀还包括一个减压阀，用于控制下游的压力。

减压阀通过调整阀门的开度来控制气源流入下游的压力。

5. 反馈控制：增压阀通常还配备了一个反馈控制系统，用于监测下游的压力并向控制系统发送信号。

根据反馈信号，控制系统可以调整阀门的开度，以保持所需的下游压力。

通过以上工作原理，SMC增压阀可以实现对气体或液体压力
的精确控制，使其稳定在所需的范围内。

这在许多工业应用中非常重要，例如气动系统、液压系统和实验室设备等。

气液增压缸的工作原理
气液增压缸这个产品现在对于气动行业来说已经并不陌生了,然而客户对于气液增压缸的需求量也逐渐增多，越来越来的客户想要了解气液增压缸的工作原理，今天小编“jiurong”就针对这个问题为大家详细讲解下。

气液增压缸系将一油压缸与增压器作一体式结合,使用纯压作为动力源，利用增压器的大小不同受截面面积之比,及帕斯卡能源守衡原理而工作，因为压力不变,当受压面积有由大变小时,则压强也会随大小不同变化的原理,从而达到将气压压力提高到数十倍的压力效果，以预压式标准型气液增压缸为例:当工作气压压在液压油(或工作活塞)表面时。

液压油会因压缩空气作用而而流向预压行程腔,此时液压油会迅速推动工作位移,当工件位移砬到阻力大於气缸压力时缸则停止动作;些时增压缸的增压腔因为电信号(或气动信号)动作,开始增压从达到成型产品的目的。

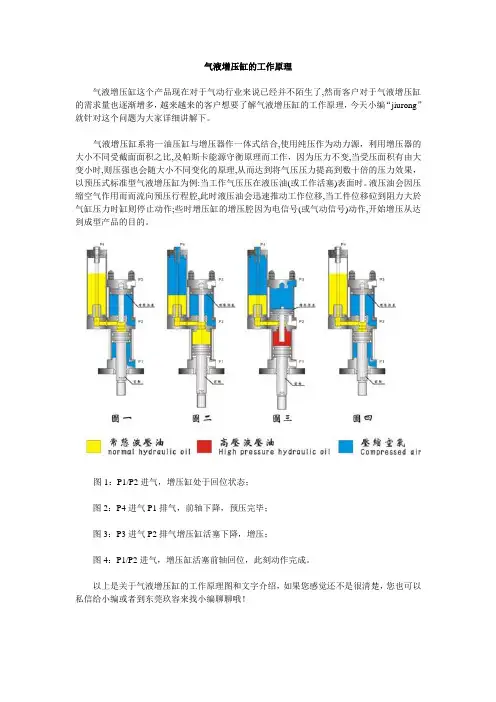

图1：P1/P2进气，增压缸处于回位状态；
图2：P4进气P1排气，前轴下降，预压完毕；
图3：P3进气P2排气增压缸活塞下降，增压；
图4：P1/P2进气，增压缸活塞前轴回位，此刻动作完成。

以上是关于气液增压缸的工作原理图和文字介绍，如果您感觉还不是很清楚，您也可以私信给小编或者到东莞玖容来找小编聊聊哦！。

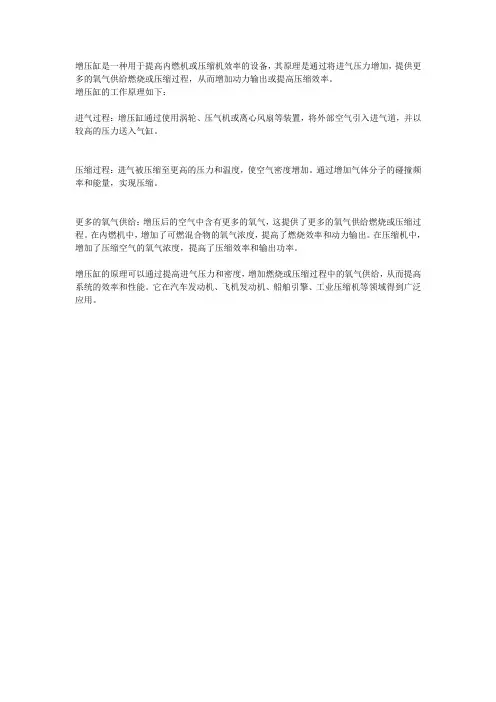

增压缸是一种用于提高内燃机或压缩机效率的设备，其原理是通过将进气压力增加，提供更多的氧气供给燃烧或压缩过程，从而增加动力输出或提高压缩效率。

增压缸的工作原理如下：
进气过程：增压缸通过使用涡轮、压气机或离心风扇等装置，将外部空气引入进气道，并以较高的压力送入气缸。

压缩过程：进气被压缩至更高的压力和温度，使空气密度增加。

通过增加气体分子的碰撞频率和能量，实现压缩。

更多的氧气供给：增压后的空气中含有更多的氧气，这提供了更多的氧气供给燃烧或压缩过程。

在内燃机中，增加了可燃混合物的氧气浓度，提高了燃烧效率和动力输出。

在压缩机中，增加了压缩空气的氧气浓度，提高了压缩效率和输出功率。

增压缸的原理可以通过提高进气压力和密度，增加燃烧或压缩过程中的氧气供给，从而提高系统的效率和性能。

它在汽车发动机、飞机发动机、船舶引擎、工业压缩机等领域得到广泛应用。

气液增压缸工作原理
气液增压缸是一种利用气压和液压力实现增力的装置。

其工作原理如下：
1. 起始状态：气液增压缸初始时处于无作用力状态，活塞处于下行位置。

2. 气源供气：通过气源将气体输入到气液增压缸的气压腔。

气压腔内的气体压力增加，从而推动活塞向上运动。

3. 液体进入：随着活塞上移，液压腔连接液体源，液体通过液体控制阀进入液压腔。

4. 活塞上升：液体进入液压腔后，液体的压力将活塞继续向上推动，增加了活塞的上升力。

5. 加压环节：当活塞上升至一定位置时，液体控制阀会关闭，此时液体无法继续进入液压腔。

而气源继续供气，气压腔内的气体压力持续增加。

6. 压力平衡：当气压腔内的气体压力增加到一定程度时，气液增压缸内部达到了压力平衡。

此时，活塞停止上升，处于稳定状态。

7. 输出工作：在气液增压缸稳定工作状态下，可以通过活塞的上下运动，实现增力输出。

通常使用压力传感器监测输出力的大小，以达到所需的工作效果。

通过以上工作原理，气液增压缸能够将输入的气压转化为更大的液压力，从而实现增力输出的功能。

它广泛应用于各种需要增力的机械装置和系统中，如液压系统、机器人控制系统等。

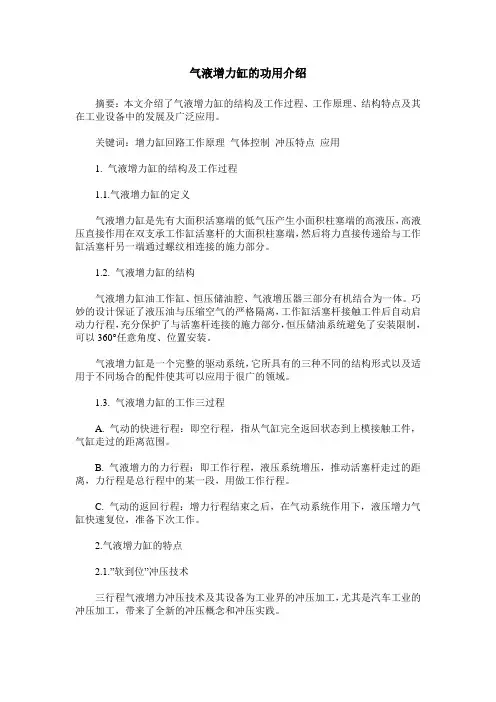

气液增力缸的功用介绍摘要：本文介绍了气液增力缸的结构及工作过程、工作原理、结构特点及其在工业设备中的发展及广泛应用。

关键词：增力缸回路工作原理气体控制冲压特点应用1. 气液增力缸的结构及工作过程1.1.气液增力缸的定义气液增力缸是先有大面积活塞端的低气压产生小面积柱塞端的高液压，高液压直接作用在双支承工作缸活塞杆的大面积柱塞端，然后将力直接传递给与工作缸活塞杆另一端通过螺纹相连接的施力部分。

1.2. 气液增力缸的结构气液增力缸油工作缸、恒压储油腔、气液增压器三部分有机结合为一体。

巧妙的设计保证了液压油与压缩空气的严格隔离，工作缸活塞杆接触工件后自动启动力行程，充分保护了与活塞杆连接的施力部分，恒压储油系统避免了安装限制，可以360°任意角度、位置安装。

气液增力缸是一个完整的驱动系统，它所具有的三种不同的结构形式以及适用于不同场合的配件使其可以应用于很广的领域。

1.3. 气液增力缸的工作三过程A. 气动的快进行程：即空行程，指从气缸完全返回状态到上模接触工件，气缸走过的距离范围。

B. 气液增力的力行程：即工作行程，液压系统增压，推动活塞杆走过的距离，力行程是总行程中的某一段，用做工作行程。

C. 气动的返回行程：增力行程结束之后，在气动系统作用下，液压增力气缸快速复位，准备下次工作。

2.气液增力缸的特点2.1.”软到位”冲压技术三行程气液增力冲压技术及其设备为工业界的冲压加工，尤其是汽车工业的冲压加工，带来了全新的冲压概念和冲压实践。

2.2. “增力自适应”冲压技术冲压加工中，上模具在空行程任一位置碰到工件，气液增力缸即依此工件外阻，自动转为力行程进行全力冲压加工，实现了更换模具无需设备调整的”自适应”冲压加工。

2.3. 高效节能冲压技术将其每一冲压循环依据实际冲压加工中外载的不同而科学合理地分为三个行程段，并对不同行程段中不同外载施加不同的主动冲压力及合理的能量分配，如在空行程及返回行程，只需克服上模具的自重，故此行程段只由前部气缸小力驱动即可。

smc气缸原理
SMC气缸是一种常用的执行元件，主要用于控制气体或液体
的运动。

其工作原理基于压缩空气或液体入口的高压作用下，通过活塞产生直线或旋转的机械运动。

SMC气缸通常采用双作用气缸的设计。

当气压进入气缸的一
个端口时，活塞会向一个方向运动，而当气压进入气缸的另一个端口时，活塞会向相反的方向运动。

这种设计使得SMC气
缸具有双向运动的能力。

此外，SMC气缸还可以通过调节进
气的压力和流量来控制其速度和力。

SMC气缸的一般结构包括气缸筒、活塞、活塞杆和密封件。

气缸筒是一个空心的管状零件，通常由铝合金或不锈钢制成。

活塞是一个与气缸筒配合且能够在其中往返运动的零件。

活塞杆连接活塞和外部装置，并能够传递活塞的运动力。

密封件则起到密封气缸内部气体的作用，以避免泄漏。

SMC气缸适用于各种自动化设备中，例如机械工业中的点焊机、冲床、包装机等。

它具有结构简单、体积小、重量轻、动作灵活、响应速度快、使用寿命长等优点。

同时，SMC气缸
还可以通过与其他控制元件结合使用，实现更加复杂的运动控制，例如位置控制、速度控制、力控制等。

总之，SMC气缸通过压缩气体或液体的力来驱动活塞，实现
机械运动。

其应用广泛，是自动化设备中不可或缺的重要元件。

气液增压缸工作原理气液增压缸是一种通过液体驱动来实现力的增大作用的装置。

它由液体工作泵、液压缸和控制阀组成。

液体工作泵通过泵送液体来产生压力，将液体压力传递到液压缸中，从而将压力转化为力，实现力的增大作用。

下面将详细介绍气液增压缸的工作原理。

首先，液体工作泵通过电机的驱动将液体吸入泵中进行压缩。

在吸入液体的过程中，液体工作泵会通过阀门控制液体的流动，从而控制工作泵的泵送速度。

液体泵通常是由双作动泵和单作动泵两种形式构成。

在液体经过液体工作泵压缩后，泵会将液体压力传递到液压缸中。

液压缸是一个密封的装置，其内部有活塞和活塞杆。

当液体压力进入液压缸时，活塞会沿着液压缸内壁移动，从而实现力的增大作用。

液压缸中的活塞通过活塞杆与外部机构相连，当液压压力进入液压缸时，活塞会受到液压压力的作用，从而向外施加力。

根据力的原理，当力施加在一个物体上时，物体会产生位移。

因此，液体压力通过液压缸的活塞杆传递到机构上，从而实现了力的增大作用。

除了液体工作泵和液压缸外，气液增压缸还有一个重要的组成部分是控制阀。

控制阀起着控制液体流动的作用，可以通过控制阀来调节液体工作泵的泵送速度，从而实现对液压缸的力的变化控制。

控制阀一般由阀门和阀芯组成，通过调节阀门的开闭程度来控制液体的流量。

在实际使用过程中，气液增压缸可由电脑系统、传感器和操纵杆等辅助组成，以实现对气液增压缸的自动化控制。

这样可以大大提高气液增压缸的工作效率和精度。

总结来说，气液增压缸的工作原理是通过液体工作泵将液体压力传递到液压缸中，从而使液压缸产生力，实现力的增大作用。

液压缸中的活塞通过活塞杆将力传递到外部机构上。

通过控制阀来控制液体的流动，可以实现对液压缸力的变化控制。

smc增压阀原理
SMC增压阀是一种用来控制流体压力的装置，其工作原理基
于调整阀门开度来控制流体经过增压阀的流量，从而达到所需的压力。

SMC增压阀的主要部件包括阀体、阀芯、弹簧、调节螺钉和
密封件。

当液体流经增压阀时，流体的压力作用在阀芯上，阀芯受到压力力的作用而向上移动。

阀芯的移动导致阀门开度的变化，从而控制流体流量。

增压阀的弹簧起到平衡压力的作用，通过调节螺钉可以改变弹簧的张力，从而调整增压阀的工作压力。

当系统中的压力低于设定值时，阀芯下降，阀门开度增大，流体通过增压阀的流量增加，系统压力随之升高。

反之，当系统压力高于设定值时，阀芯上升，阀门开度减小，流体通过增压阀的流量减少，系统压力随之降低。

SMC增压阀的主要特点是具有快速响应、稳定性好、调节范
围广等优点。

其适用于液压系统、空气压缩系统和工业自动化设备等领域。

气液增压缸原理一、什么是气液增压缸气液增压缸是一种利用气体和液体压力之间的差异，通过液体传动来实现机械增压的装置。

它是一种常见的动力传动元件，被广泛应用于各种机械设备中。

本文将重点探讨气液增压缸的工作原理。

二、气液增压缸的结构及工作原理1. 气液增压缸的结构气液增压缸主要由气缸体、活塞、液缸体、活塞杆、液体进出口、气体进出口等组成。

其中，气缸体和活塞杆构成气腔，液缸体和活塞构成液腔。

2. 气液增压缸的工作原理气液增压缸的工作原理可以分为两个阶段：气压驱动阶段和液压驱动阶段。

（1）气压驱动阶段在气压驱动阶段，气体通过气腔进入气液增压缸，推动活塞向液缸体方向运动。

此时，液缸体内的液体被压缩，压力提高。

（2）液压驱动阶段在液压驱动阶段，当活塞移动到一定位置后，气体进口关闭，液体进口打开。

此时，高压液体进入液腔，将活塞向外推动，从而输出更大的力。

液压驱动阶段的压力可以达到气压驱动阶段的几倍，实现了机械增压。

三、气液增压缸的应用领域气液增压缸的工作原理和结构使得它具有许多优点，因此在各个领域得到了广泛应用。

1. 工业自动化气液增压缸可以实现机械设备的自动化，提高生产效率。

例如，在自动生产线上，使用气液增压缸可以实现零部件的自动组装和定位。

2. 汽车制造在汽车制造过程中，气液增压缸可以用于汽车压装线，实现对车门、机盖等部件的压装。

3. 航空航天气液增压缸在航空航天领域的应用十分广泛。

例如，在飞机起落架系统中，气液增压缸用于实现起落架的伸缩和锁定。

4. 模具制造在模具制造中，气液增压缸可以用于模具的开合和顶出。

四、气液增压缸的优缺点1. 优点•气液增压缸具备较高的压力倍数，可以实现机械增压。

•结构简单，易于制造和维护。

•能够实现自动化控制，提高工作效率。

2. 缺点•由于液体的不可压缩性，需要采用较高的压力才能实现较大的力输出。

•对液体的要求较高，需要使用特殊的液体，并注意防止泄漏。

五、小结通过对气液增压缸的工作原理、结构及应用领域的了解，我们可以看到它在机械传动中的重要作用。

气液增压缸的构成原理及应用行业
气液增压缸是利用到气动的低工作压力及操作方便与液压传动的平稳性的优点，因此和传统的气动元件相比气液增压缸具有的优势已非常突出，下面就为大家分享下气液增压缸的构成原理及应用行业！
上图就充分为大家列举到了气液增压缸的优势应用，一些特殊的加工工艺都可以透过气液增压缸来快速实现！
以上图为例：
第一步：如图一所示P1和P2首先同时进气，此时气液增压缸处于回位状态；
第二步：如图二所示P4进气P1排气，此时前轴迅速下降，预压步骤完成；
第三步：如图三所示P3进气P2排气，此时增压活塞下降，增压步骤完成；
第四步：如图四所示P1和P2再次同时进气，此时增压活塞和前轴都回位。

这就是气液增压缸的一个动作过程，以后重复第一到第四步，这个动作也可以用程序来控制，所以这就是气液增压缸为什么能实现生产过程完全自动化的原因。

森拓增压缸。

气液增压缸工作原理
如今气液增压缸在自动化设备行业中起了很大作用，众多的加工生产设备都需要用到气液增压缸来增压完成产品的成型制作。

气液增压缸的原理是很多的用户都比较苦恼的，弄不明白气液增压缸的原理就不知道气液增压缸是怎么增压的。

接下来就为大家介绍一下气液增压缸的原理。

气液增压缸是将一油压缸与一增压缸作一体式之结合，并以纯气压为动力，利用增压器之大小活塞面积之比例，将气压之低压提高数十倍，供油压缸使用，使其达到液压缸之高出力。

压缸一般可分为：预压式增压缸、直压式增压缸、行程可调增压缸、加大回程拉力增压缸、紧凑并列型增压缸、迷你型增压缸、快速型增压缸、油气隔离型增压缸。

增压缸的工作频率，按照不同的行程及缸径一般在10~70次/分钟。

增压器系列利用两个节面积不同的活塞(A1，A2)，将压力P1推向活塞A1，则A2可输出P2的压力，如上图
当P2=(A1/A2)＊P1
则油缸出力F=P2＊A3增压器需搭配油缸方可做功，一般增压器之压力建议为2～7kg/cm，油缸之出力将随着A1/A2之比值的增大而变大。

下面为预行式增压缸的工作原理图：
1.通电电磁阀(1)，增压缸走预行程。

2.通电电磁阀(2)，增压缸走增压行程。

3.同时断开电磁阀(1)，(2)的电源，增压缸回到复归状态。

以上就是气液增压缸原理的介绍，用户只要能看明白图文描述，就能很快的掌握气液增压缸的原理。

森拓。
