气液增压缸的压力计算-出力计算方法(举例说明)

油缸压力计算公式（20200521123939）油缸压力计算公式油缸工作时候的压力是由负载决定的，物理学力的压力等于力除以作用面积（即P=F/S）如果要计算油缸的输出力，可按一下公式计算：设活塞（也就是缸筒）的半径为R （单位mm）活塞杆的半径为r （单位mm）工作时的压力位P （单位MPa）则油缸的推力F推=3.14*R*R*P (单位N)油缸的拉力F拉=3.14*（R*R-r*r）*P （单位N）100吨油缸，系统压力16Mpa,请帮我计算下选用的油缸活塞的直径是多少？怎么计算的？理论值为：282mm 16Mpa=160kgf/cm2 100T=100000kg100000/160=625cm2 缸径D={（4*625/3.1415926）开平方}液压油缸行程所需时间计算公式当活塞杆伸出时，时间为(15×3.14×缸径的平方×油缸行程)÷流量当活塞杆缩回时,时间为[15×3.14×(缸径的平方-杆径的平方)×油缸行程]÷流量缸径单位为m杆径单位为m行程单位为m流量单位为L/min套筒式液压油缸的行程是怎么计算的，以及其工作原理形成计算很简单：油缸总长，减去两端盖占用长度，减去活塞长度，即为有效形成，一般两端还会设置缓冲防撞机构或回路。

工作原理：1、端盖进油式：油缸的两端盖接有管路一端通油活塞及活塞杆向令一个方向运行；结构紧凑适合小型油缸2、活塞杆内通油式：活塞杆为中空，内通油，活塞与活塞杆链接部位有通油孔，通油后活塞及活塞杆想另一方向运行；适合大型油缸。

3、缸体直入式：大吨位单作用油缸，一端无端盖（端盖与缸体焊接一体），直接对腔体供油，向令一方向做功，另一端端盖进油回程或弹簧等储能元件回程。

大致如此几种我有一台液压油缸柱塞直径40毫米缸体外径150毫米高度400毫米请专业人士告诉我它的吨位最好能告诉我计算公式谢谢油泵压力10MPA一台液压机械的压力（吨位）是与柱塞直径和供油压力有关。

气缸力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸推力计算公式气缸理论出力的计算公式： F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％） D：气缸缸径(mm) P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少芽输出力是多少将P、D连接，找出F、F′上的点，得： F＝2800kgf；F′＝2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力通常用的公式是： Q=2v（p+） Q------标准状态下的气缸最大耗气量（L/min） D------气缸的缸径（cm） v------气缸的最大速度（mm/s） p------使用压力（MPa）气缸耗气量及气管流量计算方法。

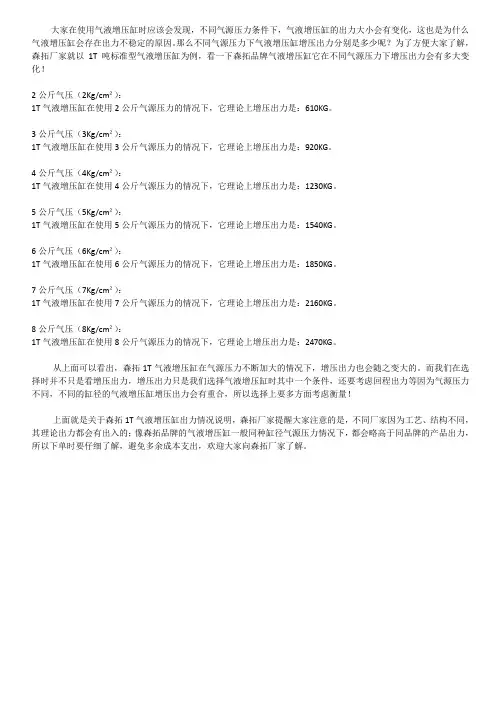

大家在使用气液增压缸时应该会发现，不同气源压力条件下，气液增压缸的出力大小会有变化，这也是为什么气液增压缸会存在出力不稳定的原因。

那么不同气源压力下气液增压缸增压出力分别是多少呢？为了方便大家了解，森拓厂家就以1T吨标准型气液增压缸为例，看一下森拓品牌气液增压缸它在不同气源压力下增压出力会有多大变化！2公斤气压（2Kg/cm²）：1T气液增压缸在使用2公斤气源压力的情况下，它理论上增压出力是：610KG。

3公斤气压（3Kg/cm²）：1T气液增压缸在使用3公斤气源压力的情况下，它理论上增压出力是：920KG。

4公斤气压（4Kg/cm²）：1T气液增压缸在使用4公斤气源压力的情况下，它理论上增压出力是：1230KG。

5公斤气压（5Kg/cm²）：1T气液增压缸在使用5公斤气源压力的情况下，它理论上增压出力是：1540KG。

6公斤气压（6Kg/cm²）：1T气液增压缸在使用6公斤气源压力的情况下，它理论上增压出力是：1850KG。

7公斤气压（7Kg/cm²）：1T气液增压缸在使用7公斤气源压力的情况下，它理论上增压出力是：2160KG。

8公斤气压（8Kg/cm²）：1T气液增压缸在使用8公斤气源压力的情况下，它理论上增压出力是：2470KG。

从上面可以看出，森拓1T气液增压缸在气源压力不断加大的情况下，增压出力也会随之变大的。

而我们在选择时并不只是看增压出力，增压出力只是我们选择气液增压缸时其中一个条件，还要考虑回程出力等因为气源压力不同，不同的缸径的气液增压缸增压出力会有重合，所以选择上要多方面考虑衡量！上面就是关于森拓1T气液增压缸出力情况说明，森拓厂家提醒大家注意的是，不同厂家因为工艺、结构不同，其理论出力都会有出入的；像森拓品牌的气液增压缸一般同种缸径气源压力情况下，都会略高于同品牌的产品出力，所以下单时要仔细了解，避免多余成本支出，欢迎大家向森拓厂家了解。

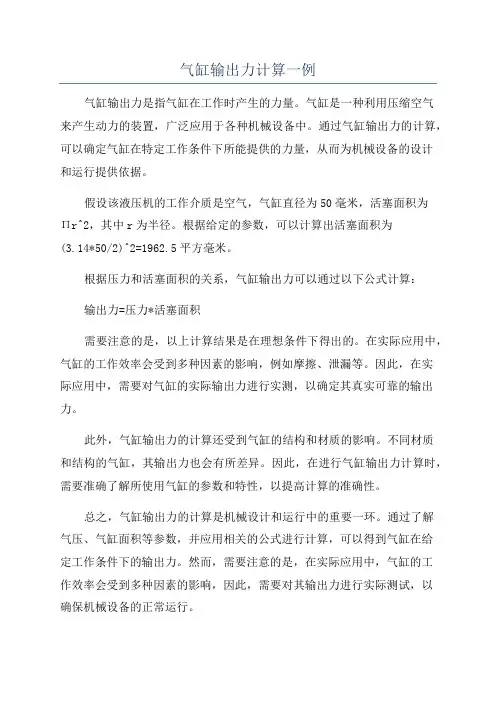

气缸输出力计算一例
气缸输出力是指气缸在工作时产生的力量。

气缸是一种利用压缩空气
来产生动力的装置，广泛应用于各种机械设备中。

通过气缸输出力的计算，可以确定气缸在特定工作条件下所能提供的力量，从而为机械设备的设计
和运行提供依据。

假设该液压机的工作介质是空气，气缸直径为50毫米，活塞面积为
Πr^2，其中r为半径。

根据给定的参数，可以计算出活塞面积为
(3.14*50/2)^2=1962.5平方毫米。

根据压力和活塞面积的关系，气缸输出力可以通过以下公式计算：
输出力=压力*活塞面积
需要注意的是，以上计算结果是在理想条件下得出的。

在实际应用中，气缸的工作效率会受到多种因素的影响，例如摩擦、泄漏等。

因此，在实
际应用中，需要对气缸的实际输出力进行实测，以确定其真实可靠的输出力。

此外，气缸输出力的计算还受到气缸的结构和材质的影响。

不同材质
和结构的气缸，其输出力也会有所差异。

因此，在进行气缸输出力计算时，需要准确了解所使用气缸的参数和特性，以提高计算的准确性。

总之，气缸输出力的计算是机械设计和运行中的重要一环。

通过了解
气压、气缸面积等参数，并应用相关的公式进行计算，可以得到气缸在给
定工作条件下的输出力。

然而，需要注意的是，在实际应用中，气缸的工
作效率会受到多种因素的影响，因此，需要对其输出力进行实际测试，以
确保机械设备的正常运行。

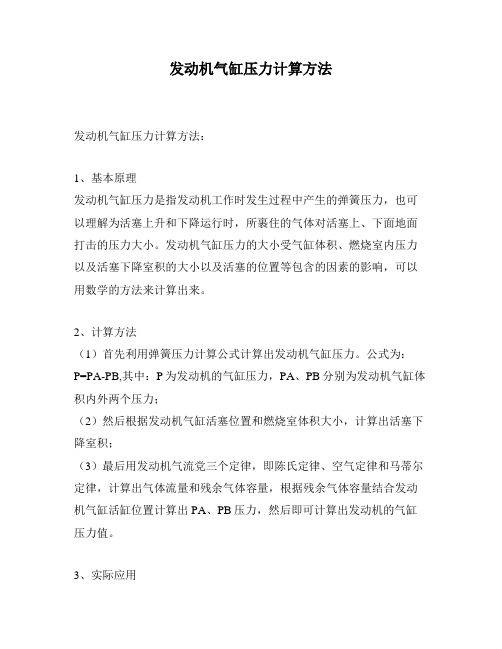

发动机气缸压力计算方法
发动机气缸压力计算方法：
1、基本原理
发动机气缸压力是指发动机工作时发生过程中产生的弹簧压力，也可以理解为活塞上升和下降运行时，所裹住的气体对活塞上、下面地面打击的压力大小。

发动机气缸压力的大小受气缸体积、燃烧室内压力以及活塞下降室积的大小以及活塞的位置等包含的因素的影响，可以用数学的方法来计算出来。

2、计算方法
（1）首先利用弹簧压力计算公式计算出发动机气缸压力。

公式为：
P=PA-PB,其中：P为发动机的气缸压力，PA、PB分别为发动机气缸体积内外两个压力；
（2）然后根据发动机气缸活塞位置和燃烧室体积大小，计算出活塞下降室积；
（3）最后用发动机气流党三个定律，即陈氏定律、空气定律和马蒂尔定律，计算出气体流量和残余气体容量，根据残余气体容量结合发动机气缸活缸位置计算出PA、PB压力，然后即可计算出发动机的气缸压力值。

3、实际应用
计算发动机气缸压力是发动机工程领域里也许最为重要的数据之一，它可以反映出发动机在各个运行条件下的性能数据，对发动机改装工作极为重要。

基于对发动机气缸压力的准确计算，可以准确的判断发动机的负荷和功率，不仅可以改善发动机性能，而且还可以延长发动机的使用寿命。

因此，发动机气缸压力的准确计算对于控制因子民带来了重要的意义。

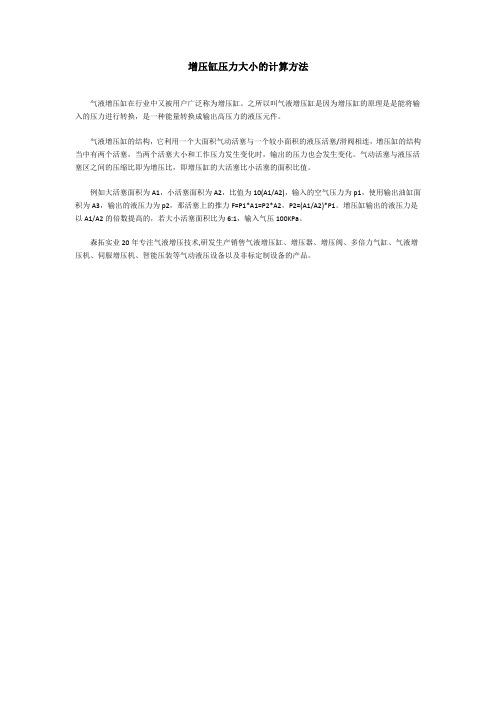

增压缸压力大小的计算方法
气液增压缸在行业中又被用户广泛称为增压缸。

之所以叫气液增压缸是因为增压缸的原理是是能将输入的压力进行转换，是一种能量转换成输出高压力的液压元件。

气液增压缸的结构，它利用一个大面积气动活塞与一个较小面积的液压活塞/滑阀相连，增压缸的结构当中有两个活塞，当两个活塞大小和工作压力发生变化时，输出的压力也会发生变化。

气动活塞与液压活塞区之间的压缩比即为增压比，即增压缸的大活塞比小活塞的面积比值。

例如大活塞面积为A1，小活塞面积为A2，比值为10(A1/A2)，输入的空气压力为p1，使用输出油缸面积为A3，输出的液压力为p2，那活塞上的推力F=P1*A1=P2*A2，P2=(A1/A2)*P1。

增压缸输出的液压力是以A1/A2的倍数提高的，若大小活塞面积比为6:1，输入气压100KPa。

森拓实业20年专注气液增压技术,研发生产销售气液增压缸、增压器、增压阀、多倍力气缸、气液增压机、伺服增压机、智能压装等气动液压设备以及非标定制设备的产品。

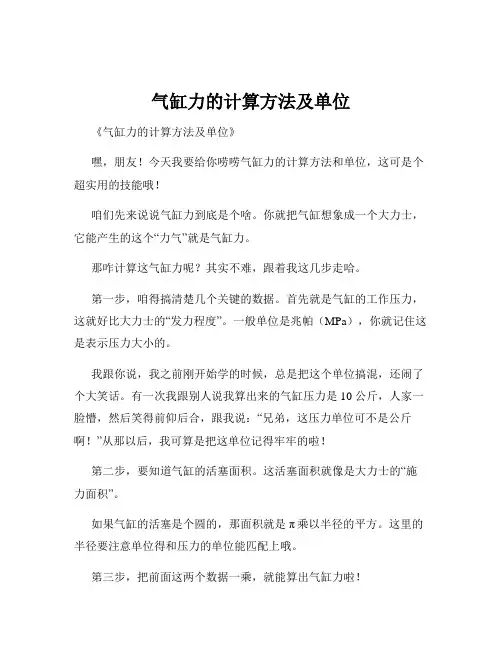

气缸力的计算方法及单位《气缸力的计算方法及单位》嘿，朋友！今天我要给你唠唠气缸力的计算方法和单位，这可是个超实用的技能哦！咱们先来说说气缸力到底是个啥。

你就把气缸想象成一个大力士，它能产生的这个“力气”就是气缸力。

那咋计算这气缸力呢？其实不难，跟着我这几步走哈。

第一步，咱得搞清楚几个关键的数据。

首先就是气缸的工作压力，这就好比大力士的“发力程度”。

一般单位是兆帕（MPa），你就记住这是表示压力大小的。

我跟你说，我之前刚开始学的时候，总是把这个单位搞混，还闹了个大笑话。

有一次我跟别人说我算出来的气缸压力是 10 公斤，人家一脸懵，然后笑得前仰后合，跟我说：“兄弟，这压力单位可不是公斤啊！”从那以后，我可算是把这单位记得牢牢的啦！第二步，要知道气缸的活塞面积。

这活塞面积就像是大力士的“施力面积”。

如果气缸的活塞是个圆的，那面积就是π乘以半径的平方。

这里的半径要注意单位得和压力的单位能匹配上哦。

第三步，把前面这两个数据一乘，就能算出气缸力啦！公式就是：气缸力 = 工作压力 ×活塞面积。

比如说，工作压力是 0.5 MPa，活塞半径是 0.1 米，那先算出活塞面积，就是 3.14×0.1×0.1 = 0.0314 平方米。

然后气缸力就是0.5×1000000×0.0314 = 15700 牛顿。

这 15700 牛顿就是气缸力的大小啦。

再来说说这单位，咱们常见的单位有牛顿（N），千克力（kgf）。

牛顿就像是国际通用的“标准大力士”，大家都认它。

千克力呢，就有点像咱们在菜市场称东西用的“秤砣”，比较接地气。

有时候你可能会看到一些资料上写着气缸力是多少千克力，这时候你想换成牛顿，那就乘以 9.8 就行啦。

我有个朋友，他在工厂工作，有一次算气缸力，单位没搞对，结果设备出了问题，被老板好一顿批。

所以啊，这单位可千万不能马虎！总结一下哈，计算气缸力，先搞清楚工作压力和活塞面积，然后一乘就搞定。

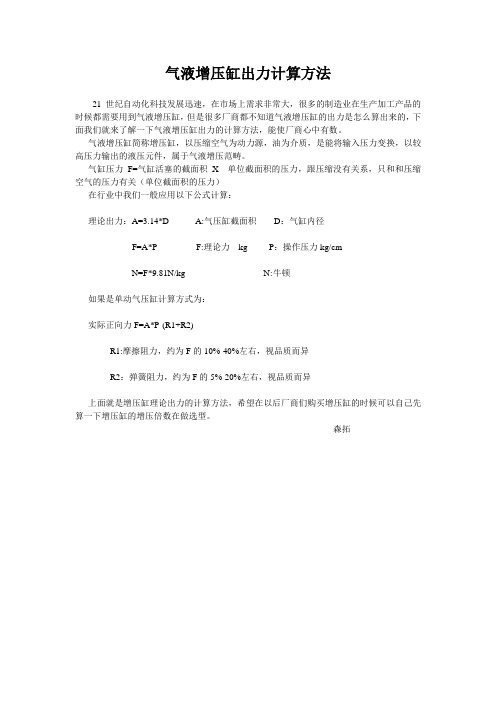

气液增压缸出力计算方法
21世纪自动化科技发展迅速，在市场上需求非常大，很多的制造业在生产加工产品的时候都需要用到气液增压缸，但是很多厂商都不知道气液增压缸的出力是怎么算出来的，下面我们就来了解一下气液增压缸出力的计算方法，能使厂商心中有数。

气液增压缸简称增压缸，以压缩空气为动力源，油为介质，是能将输入压力变换，以较高压力输出的液压元件，属于气液增压范畴。

气缸压力F=气缸活塞的截面积X 单位截面积的压力，跟压缩没有关系，只和和压缩空气的压力有关（单位截面积的压力）
在行业中我们一般应用以下公式计算：
理论出力：A=3.14*D A:气压缸截面积D：气缸内径
F=A*P F:理论力kg P：操作压力kg/cm
N=F*9.81N/kg N:牛顿
如果是单动气压缸计算方式为：
实际正向力F=A*P-(R1+R2)
R1:摩擦阻力，约为F的10%-40%左右，视品质而异
R2：弹簧阻力，约为F的5%-20%左右，视品质而异
上面就是增压缸理论出力的计算方法，希望在以后厂商们购买增压缸的时候可以自己先算一下增压缸的增压倍数在做选型。

森拓。

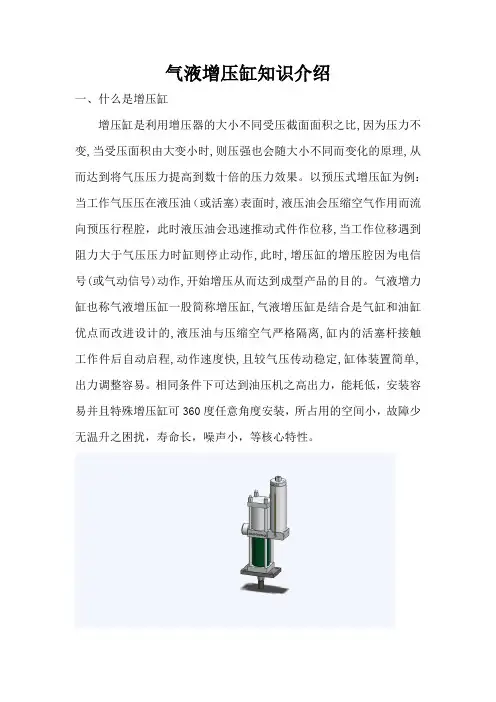

气液增压缸知识介绍一、什么是增压缸增压缸是利用增压器的大小不同受压截面面积之比,因为压力不变,当受压面积由大变小时,则压强也会随大小不同而变化的原理,从而达到将气压压力提高到数十倍的压力效果。

以预压式增压缸为例：当工作气压压在液压油（或活塞)表面时,液压油会压缩空气作用而流向预压行程腔，此时液压油会迅速推动式件作位移,当工作位移遇到阻力大于气压压力时缸则停止动作,此时,增压缸的增压腔因为电信号(或气动信号)动作,开始增压从而达到成型产品的目的。

气液增力缸也称气液增压缸一股简称增压缸,气液增压缸是结合是气缸和油缸优点而改进设计的,液压油与压缩空气严格隔离,缸内的活塞杆接触工作件后自动启程,动作速度快,且较气压传动稳定,缸体装置简单,出力调整容易。

相同条件下可达到油压机之高出力，能耗低，安装容易并且特殊增压缸可360度任意角度安装，所占用的空间小，故障少无温升之困扰，寿命长，噪声小，等核心特性。

利用增压器的大小活塞面积的比例差，将气压的低压提高数十倍，供油压缸使用，使液压缸达到高出力动作。

气液增压缸是利用气源压力（P1）推动气缸里的大面积活塞（A1），推力(F)从大面积活塞传递到小面积的增压杆，推力(F)大小保持不变。

再由小面积的增压杆(A2)推动另一端的液压油，液压油受力后推动油缸里的小面积活塞（A3）带到前轴冲压工件，从而达到输入低气压力产生高压出力的增压目的。

二、增压缸的增压比增压缸的增压比是气缸活塞面积与增压杆面积的比值。

增压缸的增压比大小是影响增压缸最终出力的一个很大的因素。

增压缸是利用气源压力（P1）推动气缸里的大面积活塞（A1），推力(F)从大面积活塞传递到小面积的增压杆，推力(F)大小保持不变。

再由小面积的增压杆(A2)推动另一端的液压油，液压油受力后推动油缸里的小面积活塞（A3）带到前轴冲压工件，从而达到输入低气压力产生高压出力的增压目的。

压力(F)=压强(P)×面积(A)，增大压强的方法：当压力一定时，受力面积变小。

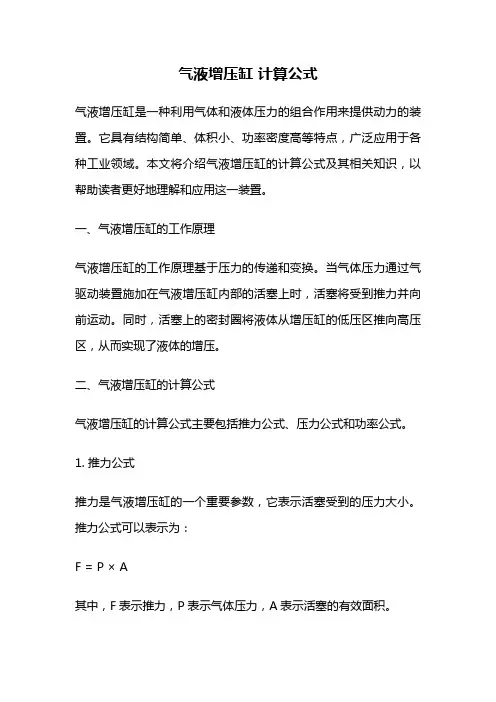

气液增压缸计算公式气液增压缸是一种利用气体和液体压力的组合作用来提供动力的装置。

它具有结构简单、体积小、功率密度高等特点，广泛应用于各种工业领域。

本文将介绍气液增压缸的计算公式及其相关知识，以帮助读者更好地理解和应用这一装置。

一、气液增压缸的工作原理气液增压缸的工作原理基于压力的传递和变换。

当气体压力通过气驱动装置施加在气液增压缸内部的活塞上时，活塞将受到推力并向前运动。

同时，活塞上的密封圈将液体从增压缸的低压区推向高压区，从而实现了液体的增压。

二、气液增压缸的计算公式气液增压缸的计算公式主要包括推力公式、压力公式和功率公式。

1. 推力公式推力是气液增压缸的一个重要参数，它表示活塞受到的压力大小。

推力公式可以表示为：F = P × A其中，F表示推力，P表示气体压力，A表示活塞的有效面积。

2. 压力公式压力是气液增压缸的另一个重要参数，它表示气体或液体的压力大小。

压力公式可以表示为：P = F / A其中，P表示压力，F表示推力，A表示活塞的有效面积。

3. 功率公式功率是气液增压缸的输出能力，它表示单位时间内所做的功。

功率公式可以表示为：P = F × V / t其中，P表示功率，F表示推力，V表示活塞的运动速度，t表示运动时间。

三、气液增压缸的应用气液增压缸广泛应用于各种工业领域。

例如，在液压系统中，气液增压缸可以用于提供高压液体，从而实现机械的运动和工艺的完成。

在汽车制造中，气液增压缸可以用于提供动力，驱动各种系统的运动。

在航空航天领域，气液增压缸可以用于控制舵面和发动机的启动等。

此外，气液增压缸还可以应用于机械制造、石油化工、冶金等行业。

四、气液增压缸的优势和注意事项气液增压缸相比传统的液压系统具有一些优势。

首先，它具有结构简单、体积小、功率密度高等特点，适用于空间有限的场合。

其次，气液增压缸可以根据实际需求进行调节和控制，具有较高的灵活性和可靠性。

然而，在使用气液增压缸时需要注意一些事项，如避免超负荷工作、加强维护保养等，以确保其正常运行和延长使用寿命。

森拓增压器出力计算方法
森拓气液增压器有两种型号，一种是STB-A直压式气液增压器，另一种是STB-B预压式气液增压器。

如果客户选择搭配上油缸使用，那么就是一台气液增压缸了。

气液增压器在实际的应用当中是为了给局部的系统提供一个高压，然而这个压力比正常的油压高出2-7倍。

和高压油泵相比不仅能耗低而且设备简单易维护!那么，森拓增压器出力大小计算方法是怎样的呢?
如上图所示，两个载面积不同的活塞(A1·A2)，用气源压力P1推动活塞A1，这时候活塞A2推动液压油，产生P2的压力，通过压力开关控制压力输出大小使活塞A3动作。

如上图所示，为直压式和预压式气液增压器。

计算压力大小的公式：P2(输出力)=(A1/A2)xP1油缸出力F(最大出力)=P2xA3
需要注意的是：增压器要搭配油缸才可以工作，一般压力建议在2到7千克/平方米，油缸的出力会随着A1和A2的比值增大而变化。

气缸压力的计算公式气缸压力是指内燃机中气缸内气体的压力大小。

在内燃机中，气缸压力是发动机性能和燃烧效率的重要指标。

正确计算气缸压力可以帮助我们了解发动机的工作状态，并有助于优化发动机的设计和调整。

气缸压力的计算公式是根据理想气体状态方程得出的。

理想气体状态方程是描述气体状态的基本方程，它建立了气体的压力、体积和温度之间的关系。

根据理想气体状态方程，气缸压力可以通过以下公式计算：P = (n * R * T) / V其中，P表示气缸压力，n表示气体的摩尔数，R表示气体常数，T 表示气体的温度，V表示气体的体积。

在实际应用中，气缸压力的计算需要考虑多种因素。

首先，摩尔数n可以通过气缸中的气体种类和质量来确定。

不同的气体具有不同的摩尔质量，因此在计算气缸压力时需要考虑气体的成分。

气体常数R是一个物理常数，其值取决于气体的性质。

对于大部分气体而言，R的值可以近似为8.314 J/(mol·K)。

气体的温度和体积也是计算气缸压力时需要考虑的因素。

气缸内气体的温度可以通过测量气缸壁温度或者通过温度传感器来获取。

气体的体积可以通过气缸的几何参数和活塞的位置来计算。

在实际应用中，为了更准确地计算气缸压力，我们还需要考虑一些修正因素。

例如，由于气缸内气体的压缩和燃烧过程中存在能量损失，我们可以通过引入压缩比和热效率等修正因子来修正气缸压力的计算结果。

气缸压力的计算是通过理想气体状态方程得出的。

它是内燃机中气缸内气体压力大小的重要指标，对于优化发动机设计和调整具有重要意义。

在实际应用中，我们需要考虑气体的摩尔数、气体常数、气体温度和体积等因素，并根据实际情况进行修正，以获得更准确的气缸压力计算结果。

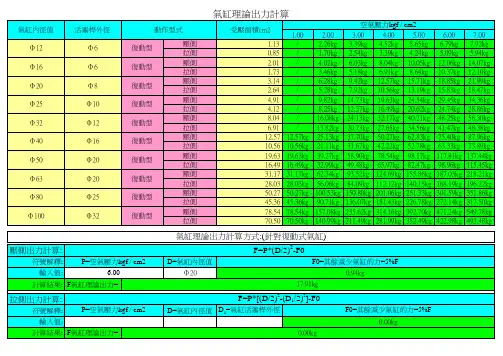

气缸理论输出压力、推力怎么计算公式及对照表关于气缸压力计算公式、气缸推力计算公式、气缸推力对照表、等着一系列常见的问题，在这里,小编来为大家提供最全面的气缸理论输出力表以及计算方法。

P（压强）=F(力)/S（受力面积）即 F(力)=P（压强）*S（受力面积）此为计算公式一、气缸的输出力跟行程长短无关，如：我们使用的产线气压一般在0.4-0.6Mpa之间气缸伸出压力计算：我们取气压0.5Mpa(4.903325公斤力/平方厘米(kgf/cm2))缸径60mm（6cm）气缸截面积＝3.14X(6/2)^2=28.26(平方厘米)所以，0.5Mpa下的理论出力＝4.903325*28.26＝138.474（公斤力）可直接参考下面出力表但仅为理论出力，实际要根据工况情况气缸缩回压力计算：因为气缸缩回时有一个气缸推杆占用了缸径的受力面积，所以缩回推理会稍微小于伸出气缸推力，我们这里不在计算。

二、气缸实际输出力N=A*F1.假设气缸50~500mm/s运行，60mm缸径气缸。

在0.5Mpa气压下理论出力为138公斤，138公斤X0.5等于69公斤为实际出力对于静负载（如夹紧，低速铆接等），F2阻力很小，A≥0.7；对于气缸速度在50~500mm/s范围内的水平或垂直动作，A≤0.5；对于气缸速度大于500mm/s的动作，F2影响很大，A≤0.3。

2.举个例子，我们估算某场合需要选用一个缸径Φ30mm的气缸，这就是底线，但完全没有必要说，给个安全系数，然后选一个“精确”缸径，实际的做法，应该是根据各种考虑，可能会选缸径Φ40mm或者Φ50mm乃至Φ100mm气缸直径的确定，需根据负载大小，运行速度和工作压力来决定（1）确定有关负载重量：负载条件包括工件，夹具，导杆等可动部分的重量。

（2）选定使用的空气压力：供应气缸的压缩空气压力（3）动作方向：确定气缸动作方向（上，下，水平）三、标准单杆气缸理论输出力表四、双杆气缸理论输出力表双轴气缸的推理是两倍普通气缸的推理，因为双轴气缸的有两根受力的推出缸径。

气液增压缸输出力计算公式气液增压缸的输出力计算，这可是个有点小复杂但又超有趣的话题！咱们先来说说气液增压缸的工作原理哈。

它就像是一个小能手，能把气压和液压的力量巧妙地结合起来，发挥出超强的作用。

想象一下，你给它输入一些气压，然后它通过一系列神奇的转换，就能输出大大的力量。

那到底怎么计算它的输出力呢？这就得提到一个重要的公式啦：输出力 = 油压面积×油压压力。

比如说，有一次我在工厂里看到师傅们在调试一台新的气液增压缸设备。

那时候，他们拿着图纸和计算器，嘴里念叨着各种数据。

我好奇地凑过去，发现他们就是在根据这个公式来计算输出力，以确保这台设备能满足生产线上的需求。

师傅跟我说，这个油压面积可不能随便估计，得精确测量。

就像我们做数学题，一个小数点都不能错。

而油压压力呢，也得通过专门的仪器测量得准准的。

如果计算不准确，那麻烦可就大了。

比如说，输出力太小，可能就没办法推动需要加工的零件，生产效率就会大打折扣；要是输出力太大了，又可能会损坏设备，甚至造成安全隐患。

再举个例子哈，假如有一个气液增压缸，它的油压面积是 0.1 平方米，油压压力是 50 兆帕。

那我们来算算它的输出力：0.1×50×10^6 =5×10^5 牛顿。

在实际应用中，我们还得考虑很多其他因素。

比如摩擦阻力、泄漏损失等等。

这就像是做菜的时候，除了主料，还得加各种调料来让味道更完美。

而且不同型号、不同规格的气液增压缸，它们的输出力计算也会有所不同。

这就需要我们根据具体的产品参数来仔细计算。

总之啊，气液增压缸输出力的计算可不是一件能马虎的事儿。

得认真、仔细，才能让它在工作中发挥出最大的作用，为我们的生产和生活带来便利。

希望我讲的这些能让您对气液增压缸输出力的计算有更清楚的了解，以后遇到相关的问题也能轻松应对！。
