电磁抱闸制动控制线路

电机控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

图2定子串电阻降压起动控制线路图2是定子串电阻降压起动控制线路。

电动机断电后，由于惯性作用，不会马上停止转动。

这种情况对于某些生产机械是不适宜的。

往往需要在电动机断电后采取某些制动措施。

制动的方法一般有两类，一是机械制动，二是电气制动。

1、机械制动利用外部的机械作用力使电动机转子迅速停止转动的方法称作机械制动。

应用较多的机械制动装置是电磁抱闸，它采用制动闸紧紧抱住与电动机同轴的制动轮来产生机械制动力。

由于结构上的区别，这种制动又有通电制动和断电制动两种方法。

即一种方法是电磁抱闸的线圈通电时产生制动作用，另一种方法是电磁抱闸的线圈断电时产生制动作用。

电磁抱闸的线圈虽然要受电源控制才能启动制动或解除制动，但制动力的产生和解除依赖于电磁抱闸装置的弹簧等机械结构，因此称作机械制动。

上图为通电制动的电磁抱闸控制电路。

电动机通电运行时，电磁抱闸线圈YB断电，起制动作用的闸瓦和闸轮分离，不影响电动机的正常运行。

当电动机断电停止运行时，电磁抱闸的线圈YB得电，闸瓦紧紧抱住闸轮使电动机迅速停车，实现了制动。

电动机被制动停车后，电磁抱闸的线圈处于断电状态。

这时操作人员可用手动方法扳动传动轴调整工件或进行对刀操作。

具体操作与动作的顺序如下，首先合上电源开关QS，之后如果准备起动电动机，则按下起动按钮SB2，交流接触器KM1线圈通电，接触器KM1的常开辅助触点闭合自锁，同时，其主触点闭合，电动机M得电起动运转。

电动机停机制动时，按下复合按钮SB1，其常闭触点首先断开，接触器KM1的线圈断电，常开辅助触点断开，KM1的自锁解除，主触点断开，电动机M断电停机；之后SB1的常开触点迅即闭合，接触器KM2线圈得电，主触点闭合，电磁抱闸线圈YB通电，电磁抱闸的闸瓦紧紧抱住闸轮使电动机迅速停车，实现制动。

电动机制动停转后，松开复合按钮SB1，接触器KM2线圈断电，电磁抱闸线圈YB断电，抱闸松开。

上图为断电制动的电磁抱闸控制电路。

它是在电源切断时才起制动作用，机械设备在停止状态时，电磁抱闸的闸瓦紧紧抱住闸轮使电动机可靠停车。

电动机电磁抱闸制动电路图
电磁抱闸制动是一种机械制动方式。

电磁抱闸主要由牵引磁铁和闸瓦制动器组成。

闸瓦制动器又由闸瓦、闸轮、杠杆弹簧组成。

闸轮装在电动机的转轴上。

电磁抱闸制动电路如下图所示。

电磁抱闸给电动机制动电路图
工作原理：当合上电源开关Q，按下起动按钮SB2，接触器KM 得电吸合并自锁，同时牵引电磁铁的线圈YB得电而吸动衔铁，克服了弹簧拉力，使杠杆向上移动，从而使闸瓦和闸轮分开，这时电动机正常运转；当按下停止按钮SB1时，接触器KM断电释放，电动机电源被切断。

牵引电磁铁的线圈YB也同时断电，于是衔铁被释放。

在弹簧拉力作用下，闸瓦紧紧抱住闸轮，这样电动机被迅速制动而停转。

电磁抱闸制动装置在起重机械中被广泛采用，这种制动方法不但可以准确定位，而且在电动机突然断电时，可以避免重物自行坠落而发生事故。

而下图所示电路是另一种采用电磁抱闸制动控制电路，它是在切断电源后，依靠电磁抱闸作用在电动机转轴上，使其迅速制动的。

电磁抱闸给电动机制动电路图
工作原理：合上电源开关Q，按下起动按钮SB2,接触器KM得电吸合并自锁，主触点闭合，电动机带动机械运行。

这时电磁抱闸的电磁线圈YB无电，抱闸被打开，电动机正常运行。

当电动机需要停止时，按下停止按钮SB1，因其是一只复合按钮，SB1常闭触点先断开，切断KM电源，KM断电释放，电动机断电。

SB1的常开触点闭合，使电磁抱闸线圈YB得电，抱闸紧紧抱住电动机转轴，迅速制动。

当电动机停转后，可松开按钮。

本电路是一种电磁抱闸可放松的制动电路，适用于有电时才能制动的生产机械。

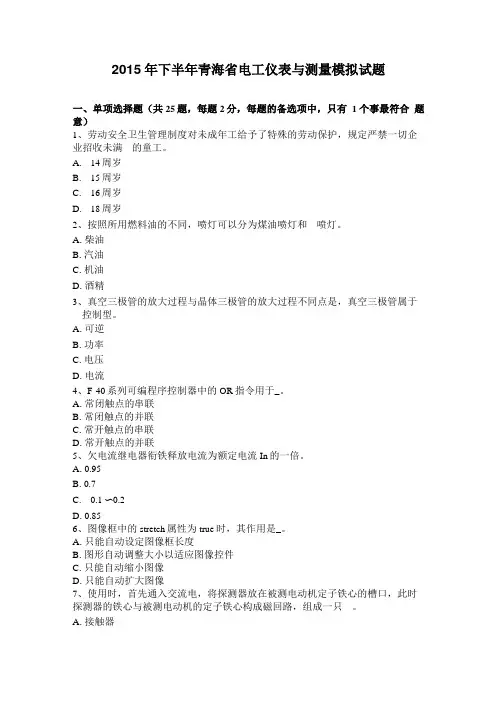

2015年下半年青海省电工仪表与测量模拟试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、劳动安全卫生管理制度对未成年工给予了特殊的劳动保护，规定严禁一切企业招收未满__的童工。

A.14周岁B.15周岁C.16周岁D.18周岁2、按照所用燃料油的不同，喷灯可以分为煤油喷灯和__喷灯。

A.柴油B.汽油C.机油D.酒精3、真空三极管的放大过程与晶体三极管的放大过程不同点是，真空三极管属于__控制型。

A.可逆B.功率C.电压D.电流4、F-40系列可编程序控制器中的OR指令用于_。

A.常闭触点的串联B.常闭触点的并联C.常开触点的串联D.常开触点的并联5、欠电流继电器衔铁释放电流为额定电流In的一倍。

A.0.95B.0.7C.0.1 〜0.2D.0.856、图像框中的stretch属性为true时，其作用是_。

A.只能自动设定图像框长度B.图形自动调整大小以适应图像控件C.只能自动缩小图像D.只能自动扩大图像7、使用时，首先通入交流电，将探测器放在被测电动机定子铁心的槽口，此时探测器的铁心与被测电动机的定子铁心构成磁回路，组成一只__。

A.接触器B.侦察器C.调压器D.变压器8、保护接零适用于__系统。

A．ITB．TTC．TND.IT〜TT9、交流三相异步电动机的额定电流表示__。

A.在额定工作时，电源输入电机绕组的线电流B.在额定工作时，电源输入电机绕组的相电流C.电机输出的线电流D.电机输出的相电流10、进行三相异步电动机对地绝缘耐压试验时，当线圈是局部修理时，对于380V 以下的电动机，若无高压实验设备，可用1000V的绝缘电阻表作为实验电源，摇测__。

A.1minB.2minC.3minD.4min11、采用高导磁材料作成屏蔽层，将磁场干扰磁力线限制在磁阻很小的磁屏蔽体内部，称为__屏蔽。

A.静电B.电磁C.低频D.驱动12、D触发器的特性方程是（）。

A.Q=DB.Qn=DC.Qn+1=DD.13、按钮联锁正反转控制电路的优点是操作方便，缺点是容易产生电源两相短路事故。

2─18 三相异步电动机的制动控制线路2007-10-18 07:52:06| 分类：交流电动机实用控| 标签：|字号大中小订阅2─18三相异步电动机的制动控制线路某些生产机械，如车床等要求在工作时频繁的起动与停止；有些工作机械，如起重机的吊勾需要准确定位，这些机械都要求电动机在断电后迅速停转，以提高生产效率和保护安全生产。

电动机断电后，能使电动机在很短的时间内就停转的方法，称作制动控制。

制动控制的方法常用的有二类，即机械制动与电力制动，下面将这两种制动方法介绍如下。

一、机械制动机械制动是利用机械装置，使电动机迅速停转的方法，经常采用的机械制动设备是电磁抱闸，电闸抱闸的外形结构如图21801所示。

电磁抱闸主要由两部分构成：制动电磁铁和闸瓦制动器。

制动电磁铁由铁芯和线圈组成；线圈有的采用三相电源，有的采用单相电源；闸瓦制动器包括：闸瓦，闸轮，杠杆和弹簧等。

闸轮与电动机装在同一根转轴上. 制动强度可通过调整弹簧力来改变。

一）电磁抱闸制动控制线路之一电磁抱闸制动控制线路之一如图21802所示：电磁抱闸制动控制线路的工作原理简述如下:接通电源开关QS后，按起动按钮SB2，接触器KM线圈获电工作并自锁。

电磁抱闸YB线圈获电，吸引衔铁（动铁芯），使动、静铁芯吸合，动铁芯克服弹簧拉力，迫使制动杠杆向上移动，从而使制动器的闸瓦与闸轮分开，取消对电动机的制动；与此同时，电动机获电起动至正常运转。

当需要停车时，按停止按钮SB1，接触器KM断电释放，电动机的电源被切断的同时，电磁抱闸的线圈也失电，衔铁被释放，在弹簧拉力的作用下，使闸瓦紧紧抱住闸轮，电动机被制动，迅速停止转动。

电磁抱闸制动，在起重机械上被广泛应用。

当重物吊到一定高度，如果线路突然发生故障或停电时，电动机断电，电磁抱闸线圈也断电，闸瓦立即抱住闸轮使电动机迅速制动停转，从而防止了重物突然落下而发生事故。

二）电磁抱闸制动控制线路之二采用图21802控制线路，有时会因制动电磁铁的延时释放，造成制动失灵。
