正泰KG316T微电脑时控开关使用说明

KG316T微电脑时控开关操作说明：KG316T微电脑时控开关定时设置1.先检查时钟显示是否当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；2.按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；3.再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；4.继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步聚2、3设置以后各次开关时间；5.如果每天不需设置10组开关，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“——：——”图样（不是00：00）6.定时设置完毕后，应按“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时空开光才能根据所设定的时间自动开、关电路。

如在使用过程中需要临开、关电路，则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。

当您认为有故障时：●如果本开关某一天该开的时间没开，或者开了以后到关的时候还没关，那可能是因为作定时设置的“星期”没调对，请按照“定时设置”中介绍的方法检查或重调。

●如果确认“开启”和“关闭”时间调得完全正确，但是本开关不该开的时间开了起来，或者不该关的时候被关掉，那可能是因为多余的几组开关时间没有消除（注意：开关时间显示“——：——”才表示消除，不要以为“00：00”表示消除）●如果以上两条全部正确，而本开关仍然动作不正常，有可能是“自动/手动”键被人为动作，检查“开、自动、关”的标志“▲”，将其调到当前时间所处的状态，再调回到自动位置。

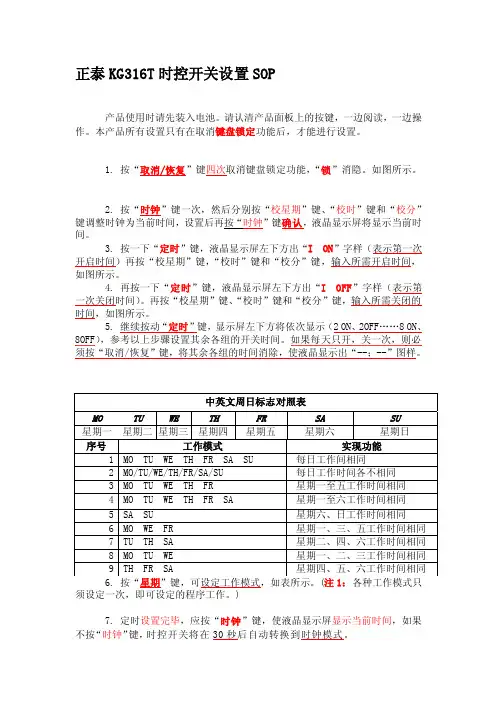

正泰KG316T时控开关设置SOP产品使用时请先装入电池。

请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样。

按“星期”键，可设定工作模式，如表所示。

须设定一次，即可设定的程序工作。

)7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8.正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9. 按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

二、注意事项1. 本开关进线只能接交流220V电源，切勿接入其它电源。

2. 本产品采用1.5V高性能电池，自出厂之日起可保持1年的使用时间，超过该期限后请及时更换电池。

3. 电池更换时接箭头方向扣紧卡扣，并向外一拉，打开电池盖，按正确的方向更换电池后，应将电池盖扣紧盖好。

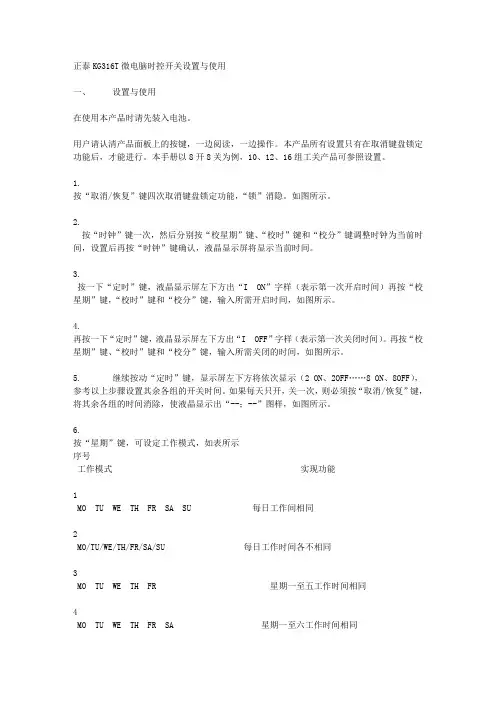

正泰KG316T微电脑时控开关设置与使用
一、设置与使用
在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1.
按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2.
按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3.
按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4.
再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6.
按“星期”键，可设定工作模式，如表所示
序号
工作模式实现功能
1
MO TU WE TH FR SA SU 每日工作间相同
2
MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同
3
MO TU WE TH FR 星期一至五工作时间相同
4
MO TU WE TH FR SA 星期一至六工作时间相同。

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

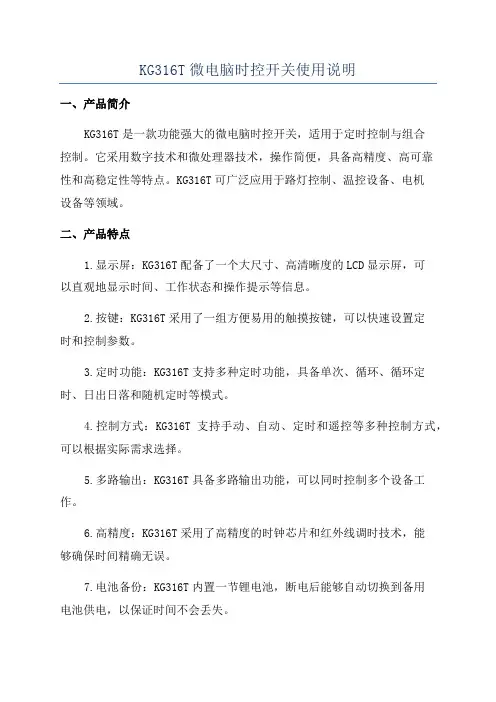

KG316T微电脑时控开关使用说明一、产品简介KG316T是一款功能强大的微电脑时控开关，适用于定时控制与组合控制。

它采用数字技术和微处理器技术，操作简便，具备高精度、高可靠性和高稳定性等特点。

KG316T可广泛应用于路灯控制、温控设备、电机设备等领域。

二、产品特点1.显示屏：KG316T配备了一个大尺寸、高清晰度的LCD显示屏，可以直观地显示时间、工作状态和操作提示等信息。

2.按键：KG316T采用了一组方便易用的触摸按键，可以快速设置定时和控制参数。

3.定时功能：KG316T支持多种定时功能，具备单次、循环、循环定时、日出日落和随机定时等模式。

4.控制方式：KG316T支持手动、自动、定时和遥控等多种控制方式，可以根据实际需求选择。

5.多路输出：KG316T具备多路输出功能，可以同时控制多个设备工作。

6.高精度：KG316T采用了高精度的时钟芯片和红外线调时技术，能够确保时间精确无误。

7.电池备份：KG316T内置一节锂电池，断电后能够自动切换到备用电池供电，以保证时间不会丢失。

三、使用步骤1.连接电源：将KG316T的电源线插入电源插座，并确认电源开关处于打开状态。

2.设置时间：按住“设置”键进入时间设置界面，依次设置年、月、日、时、分和秒，每个参数的设置方式为：调节键位选择，加减键调整数值，设置完成后按“设置”键保存并返回。

3.设置定时：按住“设置”键进入定时设置界面，依次设置定时的开关、时间和模式等参数，设置完成后按“设置”键保存并返回。

4.手动控制：在手动控制模式下，可以通过按键和液晶显示屏上的按钮进行手动开关控制。

5.定时控制：在定时控制模式下，根据已设置的定时参数，自动执行相应的开关操作。

6.遥控控制：可以通过遥控器对KG316T进行控制，按下相应的按键即可实现开关控制。

7.设置延时：按住“设置”键进入延时设置界面，依次设置延时的时间参数，设置完成后按“设置”键保存并返回。

8.恢复出厂设置：按住“设置”键进入恢复出厂设置界面，按一下“设置”键确认恢复，按“返回”键取消恢复。

KG316T微电脑时控开关操作说明：一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8. 按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9. 按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时控开关才能按设定的时间工作，实现自动控制。

二、注意事项1. 本开关进线只能接交流220V电源，切勿接入其它电源。

2. 本产品采用1.5V高性能电池，自出厂之日起可保持1年的使用时间，超过该期限后请及时更换电池。

3. 电池更换时接箭头方向扣紧卡扣，并向外一拉，打开电池盖，按正确的方向更换电池后，应将电池盖扣紧盖好。

4. 当本产品寿命终了时，请做好产品或其零部件材料的回收工作，对于不能回收的材料，请妥善处理，以保护我们的环境。

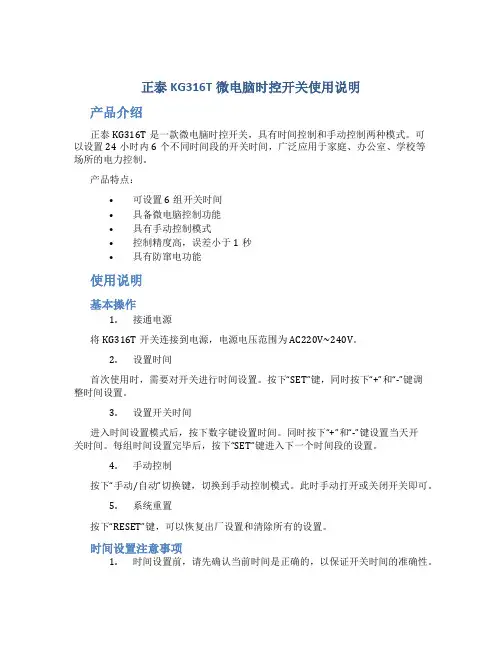

正泰KG316T微电脑时控开关使用说明产品介绍正泰KG316T是一款微电脑时控开关，具有时间控制和手动控制两种模式。

可以设置24小时内6个不同时间段的开关时间，广泛应用于家庭、办公室、学校等场所的电力控制。

产品特点：•可设置6组开关时间•具备微电脑控制功能•具有手动控制模式•控制精度高，误差小于1秒•具有防窜电功能使用说明基本操作1.接通电源将KG316T开关连接到电源，电源电压范围为AC220V~240V。

2.设置时间首次使用时，需要对开关进行时间设置。

按下“SET”键，同时按下“+”和“-”键调整时间设置。

3.设置开关时间进入时间设置模式后，按下数字键设置时间。

同时按下“+”和“-”键设置当天开关时间。

每组时间设置完毕后，按下“SET”键进入下一个时间段的设置。

4.手动控制按下“手动/自动”切换键，切换到手动控制模式。

此时手动打开或关闭开关即可。

5.系统重置按下“RESET”键，可以恢复出厂设置和清除所有的设置。

时间设置注意事项1.时间设置前，请先确认当前时间是正确的，以保证开关时间的准确性。

2.按“SET”键进入时间设置模式后，需在2秒内按下“+”和“-”键进行时间调整，否则时间设置不生效。

3.时间调整过程中，每按下数字键一次，时间自动增加1小时，如果需要调节到30分钟，需要按下两次，100ms之内按下两次相同的数字键即可。

4.时间设置完毕后，点击“SET”键进入下一个时间段的设置，按照同样的方式设置完所有时间段后，按“SET”键3秒钟退出设置界面。

手动控制注意事项1.切换到手动控制模式后，需要手动打开或关闭开关。

2.手动控制模式下，开关的自动控制功能失效，需切换回自动控制模式编程才生效。

注意事项1.KG316T开关只适用于单相220V~240V电源，不适合相互接通的3相电网。

2.安装过程中，请勿在潮湿或易受潮的地方使用。

3.开关工作时，请勿将大于250V、大于10A的负载接入。

4.如果使用过程中出现故障，请先检查电源和负载，然后再进行其他操作。
