GCS型低压抽出式开关柜1.0概述GCS型低压抽出式开关柜（以下称装置）是由原国家电力工业部、机械工业部联合设计组，针对广大电力用户及设计单位的要求而研制的符合国情、具有较高技术性能指标、能够适应电力市场发展需求并可与现有引进产品竞争的低压抽出式开关柜，该装置一九九六年七月在上海通过原两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定。

原电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型抽出式开关柜推广应用有关问题的通知》。

目前，GCS型低压抽出式开关柜已被电力用户广泛选用。

2.0使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

3.0产品型号的组成及含义GCS- —□/ □辅助回路方案编号主回路方案编号森源电气系统抽出式封闭式开关柜4.0 性能指标GB 7251.12 《低压成套开关设备和控制设备第2部分：成套电力开关和控制设备》JB/T 9661 《低压抽出式成套开关设备》GB/T15576 《低压成套无功功率补偿装置》5.0 使用环境条件1正常工作环境1）周围空气温度不超过+40℃，不低于-25℃，24小时平均温度不超过+35℃；2）最高温度为+40℃时其相对湿度不得超过50%，在较低温度时允许有较大的相对湿度，而且由于温度的变化允许偶然产生适度的凝露；3）海拔高度不超过2000m；4）污染等级3级；4）无剧烈振动和无化学腐蚀性气体存在的场所；5）安装倾斜度不大于5°；2特殊工作条件：在超过规定的正常环境条件下使用，请用户和我公司协商。

运输、存储和安装过程中、温度范围允许在-25℃至+55℃之间，在短时间内（不超过24h）可达+70℃。

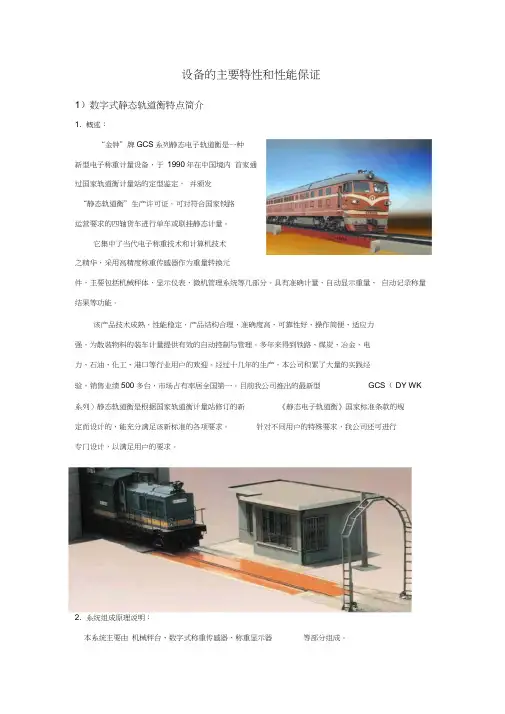

设备的主要特性和性能保证1）数字式静态轨道衡特点简介1. 概述：“金钟”牌GCS系列静态电子轨道衡是一种新型电子称重计量设备，于1990年在中国境内首家通过国家轨道衡计量站的定型鉴定，并颁发“静态轨道衡”生产许可证。

可对符合国家铁路运营要求的四轴货车进行单车或联挂静态计量。

它集中了当代电子称重技术和计算机技术之精华，采用高精度称重传感器作为重量转换元件，主要包括机械秤体、显示仪表、微机管理系统等几部分。

具有准确计量、自动显示重量、自动记录称量结果等功能。

该产品技术成熟，性能稳定，产品结构合理，准确度高、可靠性好、操作简便、适应力强，为散装物料的装车计量提供有效的自动控制与管理。

多年来得到铁路、煤炭、冶金、电力、石油、化工、港口等行业用户的欢迎。

经过十几年的生产，本公司积累了大量的实践经验，销售业绩500多台，市场占有率居全国第一。

目前我公司推出的最新型GCS（ DY WK 系列）静态轨道衡是根据国家轨道衡计量站修订的新《静态电子轨道衡》国家标准条款的规定而设计的，能充分满足该新标准的各项要求。

针对不同用户的特殊要求，我公司还可进行专门设计，以满足用户的要求。

2. 系统组成原理说明：本系统主要由机械秤台、数字式称重传感器、称重显示器等部分组成。

电子轨道衡利用应变电测原理称重，在称重传感器的弹性体上粘贴有应变计，组成惠斯登电桥。

在无负荷时，电桥处于平衡状态，输出为零。

当弹性体承受载荷时，各应变计随之产生与载荷成比例的应变，由输出电压即可测出外加载荷的大小，此电信号经传感器内部的数字模块数字滤波、线性放大后送给A/D转换器，A/D转换器把模拟量转换成数字量，然后通过RS485将转换成的数字量送到称重显示器，称重显示器数字处理后显示称重结果。

2.1机械秤台结构形式机械称量台面作为列车支撑与传力机构，由称重架、限位系统、过渡系统、台板、钢轨等零部件组成，完成列车运行中的导向、支撑与力的传递工作。

称重传感器测试的是垂直重力，机械称量台面能保证把车轮的重量完全不变的传递给称重传感器, 并保证称重传感器垂直受力。

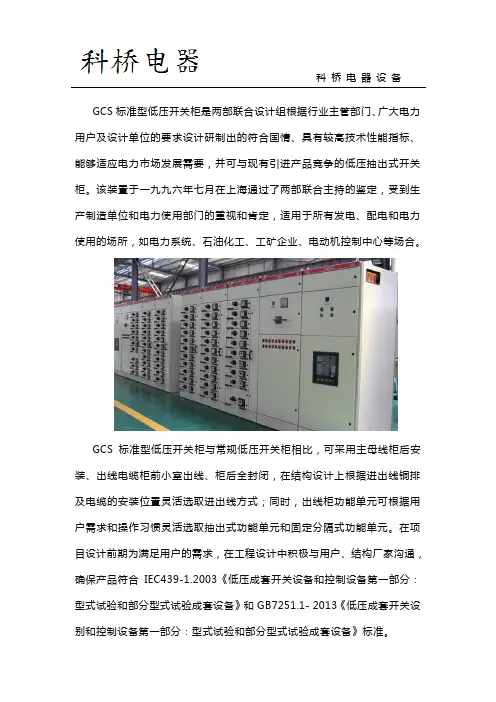

科桥电器设备GCS标准型低压开关柜是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进产品竞争的低压抽出式开关柜。

该装置于一九九六年七月在上海通过了两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定，适用于所有发电、配电和电力使用的场所，如电力系统、石油化工、工矿企业、电动机控制中心等场合。

GCS标准型低压开关柜与常规低压开关柜相比，可采用主母线柜后安装、出线电缆柜前小室出线、柜后全封闭，在结构设计上根据进出线铜排及电缆的安装位置灵活选取进出线方式；同时，出线柜功能单元可根据用户需求和操作习惯灵活选取抽出式功能单元和固定分隔式功能单元。

在项目设计前期为满足用户的需求，在工程设计中积极与用户、结构厂家沟通，确保产品符合IEC439-1.2003《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》和GB7251.1- 2013《低压成套开关设别和控制设备第一部分：型式试验和部分型式试验成套设备》标准。

科桥电器设备抽屉单元的亮点：回路单元电动操作机构安装在抽屉单元内，方便检修维护，同时断路器侧装节约安装空间，满足用户单元回路数量要求。

抽屉内部铜排加热缩管并分相色，提高手动操作的安全性。

进线铜排的亮点：进线铜排采用柜后进线方式，柜体后部用封板密封，从而提高设备IP 防护等级，同时避免铜排裸露，进而提高设备的安全性、可靠性。

配置高强度绝缘母线夹，避免因为铜排规格大造成运输、施工中元件、柜体损害。

出线插件的亮点：抽屉单元二次插件安装位置为柜前小室，用户接线电缆简单明了，避免柜后接电缆是与抽屉单元回路编号混淆的现象，同时柜前接电缆便于用户对抽屉回路单元进行维护和检修。

操作方式的亮点：抽屉单元操作方式为柜门按钮操作，固定分割单元操作方式为开门操作。

本方案兼柜外按钮操作和柜内本体操作两种方式，能够满足用户多种方案需求。

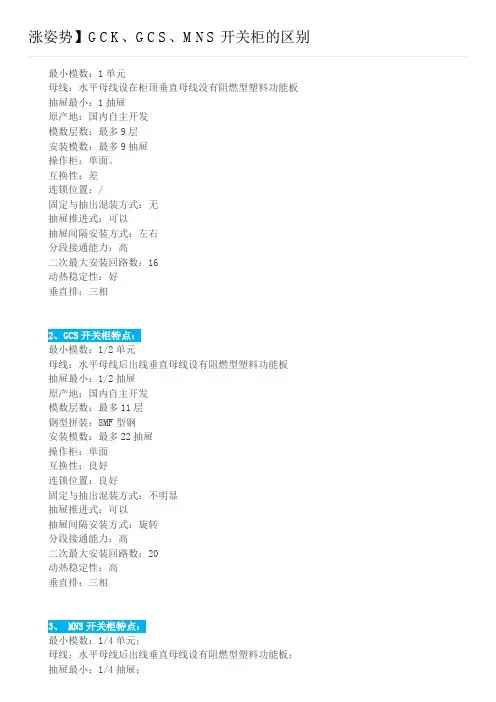

最小模数：1单元母线：水平母线设在柜顶垂直母线没有阻燃型塑料功能板抽屉最小：1抽屉原产地：国内自主开发模数层数：最多9层安装模数：最多9抽屉操作柜：单面。

互换性：差连锁位置：/固定与抽出混装方式：无抽屉推进式：可以抽屉间隔安装方式：左右分段接通能力：高二次最大安装回路数：16动热稳定性：好垂直排：三相2、GCS开关柜特点：最小模数：1/2单元母线：水平母线后出线垂直母线设有阻燃型塑料功能板抽屉最小：1/2抽屉原产地：国内自主开发模数层数：最多11层钢型拼装：8MF型钢安装模数：最多22抽屉操作柜：单面互换性：良好连锁位置：良好固定与抽出混装方式：不明显抽屉推进式：可以抽屉间隔安装方式：旋转分段接通能力：高二次最大安装回路数：20动热稳定性：高垂直排：三相3、 MNS开关柜特点：最小模数：1/4单元；母线：水平母线后出线垂直母线设有阻燃型塑料功能板；抽屉最小：1/4抽屉；原产地：ABB引进；模数层数：最多9层；钢型拼装：C型钢；安装模数：最多22抽屉；操作柜：单面。

互换性：连锁位置：良好固定与抽出混装方式：不明显抽屉推进式：可以抽屉间隔安装方式：联锁分段接通能力：强二次最大安装回路数：30动热稳定性：台垂直排：三相四线抽出式柜较省地方，维护方便，出线回路多，造价贵；固定式相对出线回路少，占地较多，如果客户提供地点太少，做不了固定式的要改为抽屉式。

GGD型交流低压开关柜：该柜具有机构合理，安装维护方便，防护性能好，分断能力高，容量大，动热稳定性强，电气方案实用性广等优点，可作为换代产品使用，缺点：回路少，单元之间不能任意组合且点地面积大，不能与计算机联络。

GCK型柜：分段能力高。

动热稳定性好，结构先进合理，电气方案灵活，系列性、通用性强，各种方案单元任意组合，一台柜体容纳的回路数较多，节省占地面积，防护等级高，安全可靠，维修方便，缺点：水平母线设在柜顶，垂直母线没有阻燃型塑料功能板，不能与计算机联络。

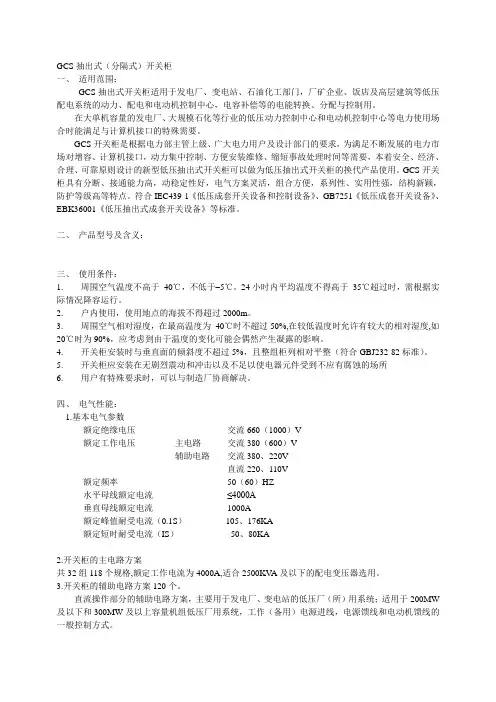

GCS抽出式（分隔式）开关柜一、适用范围：GCS抽出式开关柜适用于发电厂、变电站、石油化工部门，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以做为低压抽出式开关柜的换代产品使用。

GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。

符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、EBK36001《低压抽出式成套开关设备》等标准。

二、产品型号及含义：三、使用条件：1. 周围空气温度不高于40℃，不低于–5℃。

24小时内平均温度不得高于35℃超过时，需根据实际情况降容运行。

2. 户内使用，使用地点的海拔不得超过2000m。

3. 周围空气相对湿度，在最高温度为40℃时不超过50%,在较低温度时允许有较大的相对湿度,如20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4. 开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。

5. 开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所6. 用户有特殊要求时，可以与制造厂协商解决。

四、电气性能：1.基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流380（600）V辅助电路交流380、220V直流220、110V额定频率50（60）HZ水平母线额定电流≤4000A垂直母线额定电流1000A额定峰值耐受电流（0.1S）105、176KA额定短时耐受电流（IS）50、80KA2.开关柜的主电路方案共32组118个规格,额定工作电流为4000A,适合2500KV A及以下的配电变压器选用。

低压开关柜技术规范书1.产品概述GCS型低压抽出式开关柜(以下简称装置)是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS 型低压抽出式开关柜联合设计组完成设计和研制（技术转让合同），目前在全国范围内已得到广泛肯定和选用。

2.适用范围2.1装置适用于高层建筑、发电厂、变电所、石油化工部门、厂矿企业等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

2.2在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

2.3装置是根据电力部主管上级、广大用户和设计部门的要求为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。

3.环境条件3.1周围空气温度不高于＋45℃，不低于－5℃（低于此温度，加装加热器），24小时内平均温度不得高于＋35℃，超过时，需根据实际情况降容运行。

3.2户内使用，使用地点的海拨高度最高为2000m。

3.3周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度，如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4装置安装时与垂直面的倾斜度最大为5%，且整组柜列相对平整偏差符合（GBJ232-82标准）。

3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所，地震烈度小于8级。

3.6水平地震加速度：0.2g，垂直地震加速度：0.1g4.符合的标准GB9466-88 低压成套开关设备基本试验方法IEC439 NEMA ICS-322 低压开关电器和控制电器组成的成套设备标准GB7251-97 低压成套开关设备国家标准ZBK36001-89 低压抽出式成套开关设备专业标准IEC-437 低压成套开关设备及控制设备GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150-91 电气装置安装工程电气设备交换试验标准GB4942.2 低压电器外壳防护等级IEC529 外壳防护等级IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和非绝缘导体的色标IEC73 指标灯和按钮的色标IEC947-1 总则IEC947-2 断路器IEC947-3 开关、隔离开关、负荷开关IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、自动控制元件5.基本电气参数5.1型号：GCS5.2额定电压：主电路AC 400V5.3额定绝缘电压：AC 660 (1000)V5.4水平母线额定电流：100A~5000A5.5垂直母线额定电流：1000A5.6额定频率：50Hz5.7母线额定短时耐受电流(1S)：80KA5.8母线额定峰值耐受电流：176KA5.9工频耐压（1min）：2500V5.10辅助电路额定电压：AC220V5.11防护等级：IP406.电气性能6.1主电路方案6.1.1装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。

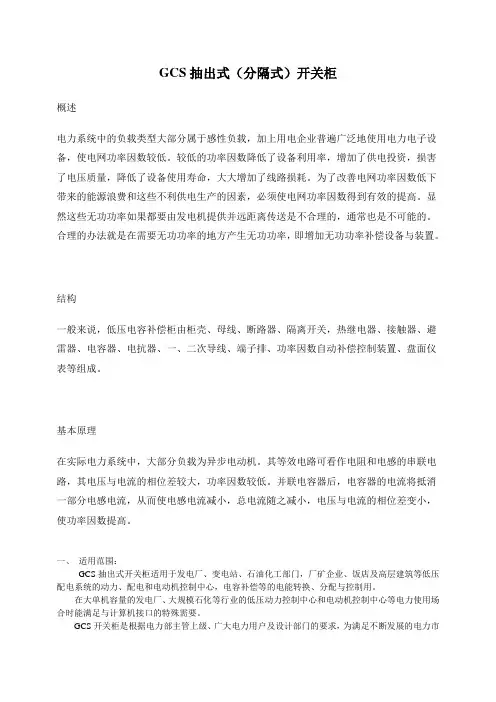

GCS抽出式（分隔式）开关柜概述电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。

较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。

为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。

显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。

合理的办法就是在需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。

结构一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

基本原理在实际电力系统中，大部分负载为异步电动机。

其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。

并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。

一、适用范围：GCS抽出式开关柜适用于发电厂、变电站、石油化工部门，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以做为低压抽出式开关柜的换代产品使用。

GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。

符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、EBK36001《低压抽出式成套开关设备》等标准。

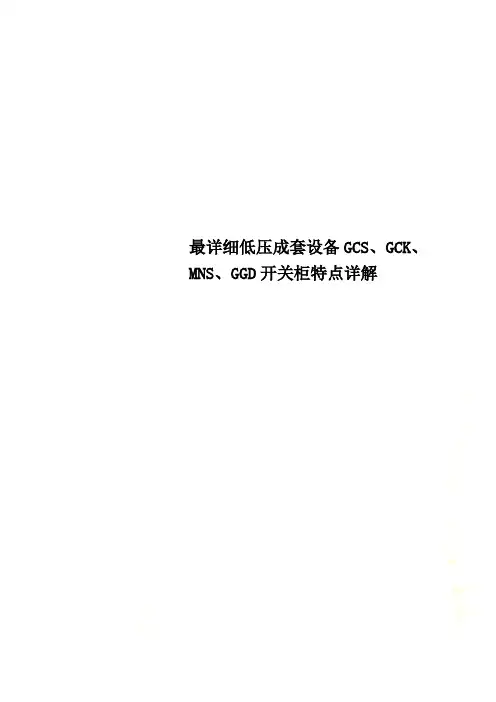

最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。

一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。

二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和 GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到 4000A；MNS 柜可以做双面操作柜，柜深 800mm、1000mm，设计最大电流可以做到 6300A。

模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。

母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和 GCS、MNS 不同，比较简单。

抽屉：GCS 最小只能有 1/2 抽屉，MNS 有 1/4 抽屉，MNS 抽屉另有联锁机构，而 GCS 只是开关本身有。

三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。

如果客户提供的地点太少，做不了固定式的要改为做抽出式。

GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。

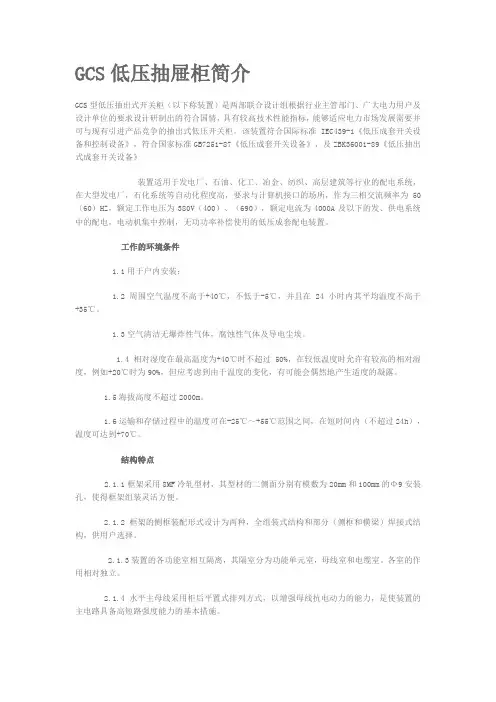

GCS低压抽屉柜简介GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的抽出式低压开关柜。

该装置符合国际标准IEC439-1《低压成套开关设备和控制设备》，符合国家标准GB7251-87《低压成套开关设备》，及ZBK36001-89《低压抽出式成套开关设备》装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统，在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ，额定工作电压为380V（400）、（690），额定电流为4000A及以下的发、供电系统中的配电，电动机集中控制，无功功率补偿使用的低压成套配电装置。

工作的环境条件1.1用于户内安装；1.2周围空气温度不高于+40℃，不低于-5℃，并且在24小时内其平均温度不高于+35℃。

1.3空气清洁无爆炸性气体，腐蚀性气体及导电尘埃。

1.4相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

1.5海拔高度不超过2000m。

1.6运输和存储过程中的温度可在-25℃～+55℃范围之间，在短时间内（不超过24h），温度可达到+70℃。

结构特点2.1.1框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm的Φ9安装孔，使得框架组装灵活方便。

2.1.2框架的侧框装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。

2.1.3装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。

各室的作用相对独立。

2.1.4水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

2.1.5电缆隔室的设计使电缆上、下进出均十分方便。

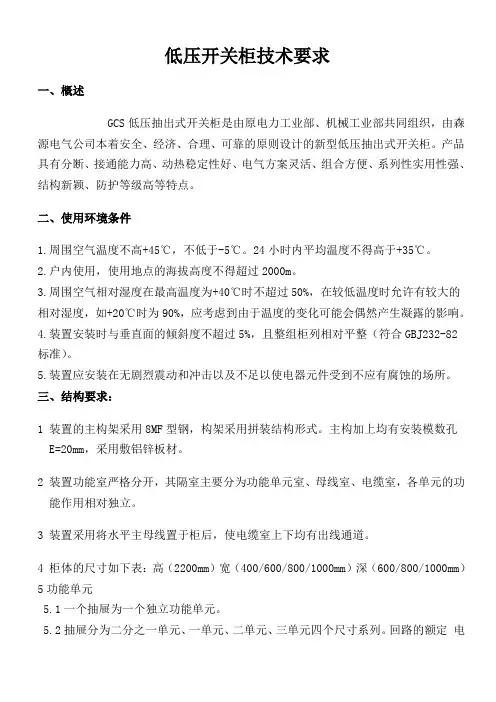

低压开关柜技术要求一、概述GCS低压抽出式开关柜是由原电力工业部、机械工业部共同组织，由森源电气公司本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

二、使用环境条件1.周围空气温度不高+45℃，不低于-5℃。

24小时内平均温度不得高于+35℃。

2.户内使用，使用地点的海拔高度不得超过2000m。

3.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82 标准）。

5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

三、结构要求：1 装置的主构架采用8MF型钢，构架采用拼装结构形式。

主构加上均有安装模数孔E=20mm，采用敷铝锌板材。

2 装置功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。

3 装置采用将水平主母线置于柜后，使电缆室上下均有出线通道。

4 柜体的尺寸如下表：高（2200mm）宽（400/600/800/1000mm）深（600/800/1000mm）5功能单元5.1一个抽屉为一个独立功能单元。

5.2抽屉分为二分之一单元、一单元、二单元、三单元四个尺寸系列。

回路的额定电流在400A及以下。

一个单元抽屉的尺寸为：160（高）*560（宽）*410（深），二分之一单元抽屉的宽为280，二单元，三单元仅以高度做二倍、三倍的变化，其余尺寸均同一单元。

5.3功能单元的抽屉可以方便的实现互换。

5.4装置的每柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉。

5.5抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件，一片接插件≤200A。

GGD型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50HZ，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。

该产品分断能力高，额定短时耐受电流达50KA。

线路方案寻活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的代表产品之一。

GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。

GGD型交流低压配电柜符合IEC439-1《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》，GB7251-1《低压成套开关设备第一部分：型式试验和部分型式试验成套设备》等标准。

GCL型低压抽出式配电柜适用于交流50Hz、额定工作电压380V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）之功能，并可设计成固定柜和抽屉柜混合型系统，满足不同的供配电需要。

结构特点：1.柜体采用薄壁异型型材拼装而成，强度高，性能好，重量轻，框架、门板等构件用环氧粉末涂料静电喷涂，涂层均匀，绝缘性能好，经久耐用。

2.在MCC方案中，柜体内部分成五个区域：水平母线区、垂直母线区、功能单元区、电缆室、中性接地母线区。

各区互相隔离，保证线路正常运行，有效地防止故障扩大。

3.功能单元采用抽屉结构、插入结构和固定结构三种，使检修安全、方便，可缩短事故停电时间。

GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配和控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

GCS型低压抽出式开关柜产品概述一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的符合国情、具有较高技术性能指标、能够适应电力市埸发展需要并可与现有引进产品竟争的低压抽出式开关柜。

该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压为380、（400、660）伏、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

二、使用条件1、周围空气温度不高于＋40度、不低于－15度。

24小时内平均温度不得超过＋35度，超过时，需根据实际情况降容运行。

2、户内使用，使用地点的海拔高度不得超过2000米3、周围空气湿度在最高温度为＋40度时不超过50％，在较低温度时允许有较大的相对湿度：如＋20度时为90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、装置安装时与垂直面的倾斜度不超过5％，且整组柜列相对平整（符合GBJ232-82标准）。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6、用户有特殊要求时，可以与制造厂协商解决。

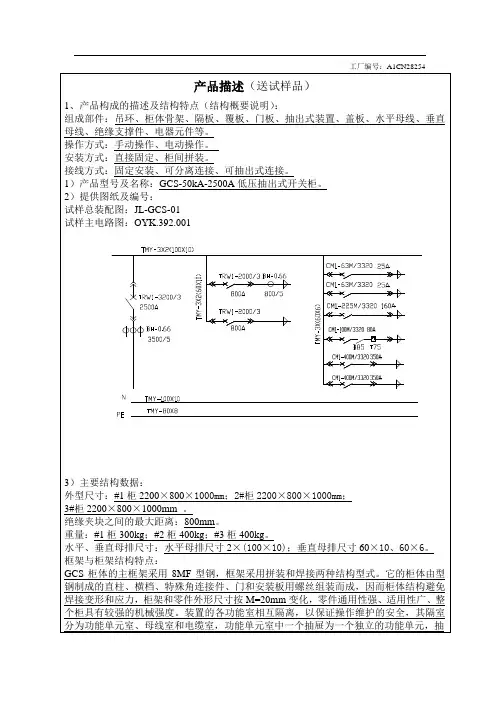

三、四、结构特点1、装置的主构采用8MF型钢，构架采用拼装和部分焊结两种结构形式，主构架上均有安模数孔E=20mm.2、装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室、各单元的功能相对独立。

3、装置柜体的尺寸系列见表：4、功能单元a、、抽屉层高的模数为160MM、分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，单元回路额定电流400A及以下。

b、抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

c、每台MCC柜最多能安装11个一单元抽屉或22个1/2单元的抽屉。

GCS低压抽出式开关柜●GCS是一种模块化、多功能的低压配电柜，应用于冶金、石油、化工、矿山企业及基础建设等领域中所有需要高可靠性场合的低压配电和电动机控制系统。
