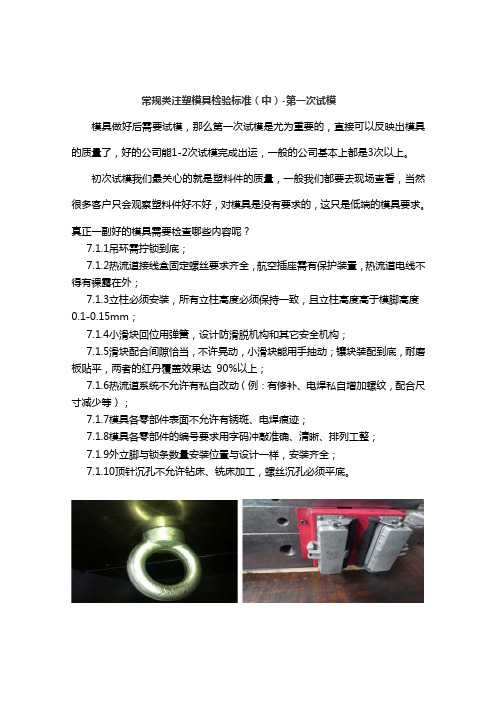

常规类注塑模具检验标准(中)-第一次试模

常规类注塑模具检验标准（中）-第一次试模模具做好后需要试模，那么第一次试模是尤为重要的，直接可以反映出模具的质量了，好的公司能1-2次试模完成出运，一般的公司基本上都是3次以上。

初次试模我们最关心的就是塑料件的质量，一般我们都要去现场查看，当然很多客户只会观察塑料件好不好，对模具是没有要求的，这只是低端的模具要求。

真正一副好的模具需要检查哪些内容呢？
7.1.1
吊环需拧锁到底；
7.1.2热流道接线盒固定螺丝要求齐全，航空插座需有保护装置，热流道电线不得有裸露在外；
7.1.3立柱必须安装，所有立柱高度必须保持一致，且立柱高度高于模脚高度 0.1-0.15mm ；
7.1.4小滑块回位用弹簧，设计防滑脱机构和其它安全机构；
7.1.5滑块配合间隙恰当，不许晃动，小滑块能用手抽动；镶块装配到底，耐磨板贴平，两者的红丹覆盖效果达 90%以上；
7.1.6热流道系统不允许有私自改动（例：有修补、电焊私自增加螺纹，配合尺寸减少等）；
7.1.7模具各零部件表面不允许有锈斑、电焊痕迹；
7.1.8模具各零部件的编号要求用字码冲敲准确、清晰、排列工整；
7.1.9外立脚与锁条数量安装位置与设计一样，安装齐全；
7.1.10顶针沉孔不允许钻床、铣床加工，螺丝沉孔必须平底。

模具设计评审表-样表

模具验收协议项目名称：甲方：乙方：（甲方）（乙方）签字：签字：日期：日期：（一）模具委托加工信息委托加工模具清单模具交付地：（二）模具要求A 产品要求1.乙方根据甲方提供的数据为依据进行模具开发制作，同时乙方配合甲方进行产品的装配调整，最终通过甲方认可。

2.对表面有皮纹或喷砂的产品，必须符合最终客户提供的标准要求。

3.在乙方进行模具初步审核时，分型线必须得到甲方认可，同时分型线处的模具滑块必须配合良好，出现的分型线必须小于-——0.05mm均可。

4.乙方应参与甲方产品的设计优化，模具可行性分析并及时反馈修改意见。

5.乙方提交的设计方案（产品，模具）必须得到甲方的认可批准。

6.对于产品不许出现顶白，拉伤或由于模具冷却不好出现的缩痕，变形后收缩或因浇口设置问题出现的冷料，熔体流动分布不均，熔接痕等问题。

B模具与设备接口要求1.模具模板尺寸要求：见甲方提供的设备数据。

2.模具浇口定位环要求：见甲方提供的数据。

3. 模具接头要求：见甲方提供的设备数据。

（1）水管和油管接头（2）热流道电源接头（3）热电偶接头型号（4）上下模滑块接头C模具材料制造的模具必须满足大批量生产的能力（如模具在正常维修和保养的状态下，应不小于采购信息中模具使用寿命要求）钢材满足模具使用寿命要求。

D模具的抽芯及顶出1.大型模具顶出系统必须采用液压油缸系统。

2.顶针（顶块）顶出复位顺畅，且有防转措施，顶出复位弹簧。

3.油缸轴和相应的连接件必须做好防转措施，以便防止在使用过程中螺纹退出。

4.模具有机械式滑块必须有复位措施。

5.大型模具的顶出及抽芯必须采用位置控制，但不得采用油缸上的磁性信号来控制顶出或抽芯位置，顶出控制至少需在顶出的对角位置安装信号开关。

6.模具应保证在不使用脱模剂的情况下顺利脱模，且机械取件方便，注塑出的产品外观不能因模具问题而产生飞边，缩痕，熔接痕，表面波纹，翘曲变形，顶白等缺陷，产品表面无因强制脱模产生的拉白现象。

试模报告表格.doc

试模报告 T(n)+( )g模具编号：试模试模日期：11 年8月20 日注意事项产品产品重量g 验证模具试模材料设计机台名称试模产品图片产品目的水口重量复试选样数量颜试模机台编号客户要求样板色1. 光洁1. 前模＃砂纸□ / 抛光膏□2. 后模＃砂纸□ / 油石□注意事项：度 3. 分型面＃油石 / 砂纸□ 4. 流道系统＃油石 / 砂纸□1、此表由生产部及注塑部提供资料由项目部填写报告。

2、在 Tn 试模前由师傅自检，组长签字后交项目负责人进行 Tn 试模1. 顶出系统（装入下导柱、弹簧等）完成□，吊车检查滑动顺畅，可复位无异响□2. 运动。

2. 滑块系统完成□，手动检查滑动顺畅，开模后定位可靠且对准斜导柱□3、Tn 要求先拿件，再用高压进行试验，以便发现模具存在的问题检查3. 刚性预复位机构完成□；吊车检查动作顺序( 拆除弹簧 ) 正确□ 4. 模外拉勾机构完成□ 。

4、下机之前分型面涂红丹合模。

5. 三板模拉胶机构完成□5、提供 30%样件 ,80%样件 ,95%样件 ,100%样件和水口各一件交项目3. 操作 1. 撬模边完成□ 2. 零件倒角□ 3. 零件刻编号完成□4. 安全板完成□A 负责人。

性检查 5. 模脚完成□ 6. 防尘板□ 7. 耐磨板，导向板和推块油槽完成□ 8. 定位销钉□ 6 提供一件画板样件指出缺陷位置交项目负责人。

钳 4. 研配 1. 分型面研配，好□ 2. 滑块研配，好□ 3. 斜直推配合，好□ 4. 推针研配，好□7、项目部需对画板拍照并存入电8、如果客户要求提供样件而没有实施改模的，或者前次试模没达工检查 5. 全部零件装配后总体研配，好□到预期效果的 , 则试模编号为 T(n)+(1,2) 。

5. 热流9、要求项目负责人在试模的次日及时协调各部门处理。

自 1. 插座安装完成□2. 安装电线无损伤□3. 密封垫无损伤□4. 电线已固定□10、此表完成后由项目部发送设计部、生产部及注塑部。

注塑试模产品报告模板

注塑试模产品报告模板一、试模背景及目的本次试模的背景是为了测试某个注塑产品的生产工艺及模具可行性，并验证产品的质量符合要求。

试模的目的是通过实际注塑生产出的产品，评估其尺寸精度、表面质量以及材料流动性等性能。

二、试模过程及参数设置1. 模具选择：XXX型号模具；2. 原料选择：XXX材料；3. 注塑设备：XXX注塑机；4. 注塑参数设置：- 射出压力：XXX MPa；- 射速：XXX mm/s；- 射胶量：XXX g；- 螺杆转速：XXX rpm；- 模具温控温度：XXX ；- 冷却时间：XXX s。

三、试模结果分析1. 尺寸精度测量了注塑产品的尺寸，并与设计要求进行对比分析。

结果显示，产品的尺寸精度符合要求，各个关键尺寸的偏差在允许范围内。

2. 表面质量观察了注塑产品的表面质量，除了小部分产品存在一些细微的表面瑕疵外，整体表面质量良好，没有明显的气泡、划痕或色差。

3. 材料流动性通过观察产品的浇口、水口及排气情况，评估了材料在注塑过程中的流动性。

结果显示，材料流动性良好，浇口和水口处没有明显挤出现象，且排气通畅。

四、问题分析及解决方案根据试模结果，发现了一些问题，如单个产品出现略微尺寸偏差等。

经过分析，可能是以下原因导致：1. 模具加工精度不够，导致产品尺寸偏差；2. 注塑参数设置不合理，影响了产品的质量。

为了解决以上问题，采取了以下措施：1. 优化模具的制造工艺，提高精度，确保产品尺寸稳定；2. 调整注塑参数，如调整射胶量及温控温度等，以改善产品的质量。

五、本次试模总结本次试模结果显示，注塑产品在尺寸精度、表面质量和材料流动性等方面均符合要求。

通过问题分析和解决方案，确定了进一步优化模具和注塑参数的方向，以提高产品质量和生产效率。

未来将根据试模结果的反馈，继续进行改进和优化，以提高生产工艺的稳定性和产品的竞争力。

以上是本次注塑试模产品的报告模板，希望对您的工作有所帮助。

如有需要，请根据具体情况进行修改和补充。
