2020年中考科学复习精讲练习第26讲 家庭电路

2019-2020年中考物理一轮复习家庭电路同步练习含解析新人教版一、选择题1. 触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是A. 火线断路B. 火线与电冰箱的金属外壳漏电C.火线与零线相碰D. 电冰箱的金属外壳接了地2. 随着人们生活水平的提高，家用电器不断增多，为了安全用电，以下措施中正确的是A. 更换保险丝时，越粗越好B. 发现有人触电，立即直接用手将其拉离电源C. 家庭电路中，利用测电笔可以辨别火线和零线D. 及时将生活垃圾、废旧电池装在一起，丢入垃圾筒3. 小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。

下图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是4. 下列做法中符合安全用电的是（）A. 带有金属外壳的用电器使用时必须接地B. 开关可以接在电灯和零线之间C. 当电路中增添大功率的用电器时，只需要换额定电流更大的保险丝D. 使用测电笔时，手千万不要接触笔尾金属体5. 如图所示，电工师傅常用的测电笔，外壳是用不导电的绝缘材料制成的，而测电笔的笔尖是用金属材料做成的，这是利用了金属材料的A. 耐高温性B. 导电性C. 硬度高D. 延展性好6. 关于家庭电路，下列说法正确的是A. 空气开关“跳闸”不一定是出现了短路B. 电灯的开关必须接在零线与电灯之间C. 工作时的电冰箱和电视机可以是串联的D. 工作的用电器越多，总电阻越大7. 下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）8. 许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。

这样设计是为了A. 插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线B. 方便识别火线和零线插脚C. 延长插头使用寿命D. 使插头的造型更美观9. 如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。

备考2023年中考科学一轮复习-家庭电路的连接(二)家庭电路的连接专训单选题：1、(2018齐齐哈尔.中考真卷) 关于家庭电路和安全用电，下列说法正确的是（）A . 开关要串联在火线和电灯之间B . 使用测电笔辨别火线时，手接触笔尖金属体C . 三孔插座有时不需要接地D . 发现有人触电后，立即用手把触电人拉离电线2、(2020合肥.中考模拟) “注意安全，珍爱生命”是同学们日常生活中必须具有的意识。

下列符合用电要求的是（）A . 使用试电笔时，手接触笔尖金属体B . 用湿毛巾擦正在工作的灯泡C . 控制灯泡的开关必须接在火线D .户外遇到雷雨天气躲在树下3、(2016龙岗.中考模拟) 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A . 甲处应装用电器，乙处应装开关B . 甲处应装开关，乙处应装用电器C . 当用电器功率增大时，通过保险丝的电流减小D . 当保险丝熔断后，可以用铜丝代替4、(2020阜新.中考真卷) 如图所示，关于家庭电路和安全用电，下列说法正确的是( )A . 电冰箱接入三孔插座后，灯和电冰箱是串联的B . 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C . 闭合开关后，用试电笔接触A点时，氖管不发光D . 若空气开关“跳闸”，一定是电路的总功率过大5、(2016泰安.中考真卷) 下列有关安全用电的说法中正确的是（）A . 发现有人触电后，应立即用手把触电人拉离电线B . 家用电器或电线着火时，应该迅速用水来浇灭C . 雷雨天，人不能在高处打伞行走D . 家庭电路中开关应接在用电器和零线之间6、(2020曹.中考模拟) 如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）A .B .C .D .7、(2019济宁.中考真卷) 下列各选项中，完全正确的是（）常见做法目的高山上用高压锅做饭升高沸点家用电器金属外壳接地避免人体触电拉开弓把箭射出利用弹性势能家用电器物理原理电饭锅电流的热效应电风扇磁场对电流的作用电吹风电磁感应C .日常现象物理知识冬天玻璃窗户上的“冰花” 凝固锯木头时锯条会发热热传递汽车急刹车时人向前倾倒惯性D .能量转化应用实例化学能转化为电能蓄电池电能转化为机械能电动机太阳能转化为内能内燃机8、(2018南通.中考真卷) 关于家庭电路与安全用电，下列说法正确的是（）A . 熔丝是由熔点较高的材料制成的 B . 正常情况下火线与大地间的电压为零C . 用电器的开关必安装在火线上 D . 电路连接处接触不良不可能引起火灾9、(2020丰台.中考模拟) 关于家庭电路和安全用电，下列说法中正确的是（）A . 家庭电路中各用电器都是并联的 B . 对人体安全的电压不高于 220V C . 空气开关自动断开，都是由于用电器总功率过大引起的 D . 可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用10、(2019辽阳.中考真卷) 下列有关家庭电路和安全用电的说法正确的是（）A . 使用试电笔时，不能接触笔尾金属体 B . 用电器的开关发生短路时，会造成空气开关自动断开 C . 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路 D . 冰箱使用三脚插头，是为了防止电流过大引起火灾11、(2019武汉.中考真卷) 如图所示是某同学家常用的一个插线板。

家庭电路知识点一：家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2．家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路，分为火线和零线，火线和零线之间220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断，以便检测电路更换设备．安装在家庭电路的干路上，空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。

b．保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝中电流等于或稍大于家庭电路的最大工作电流。

电路符号：d．连接：与所保护的电路串联，且一般只接在干路上．e．保险丝的额定电流是指电路能够工作的最大电流值。

(5)插座a．作用：连接家用电器，给可移动家用电器供电．b．安装：并联在家庭电路中，具体接线情况：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故．(6)用电器(电灯)、开关a．白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空．大功率的灯泡灯丝粗而短，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华．灯泡长期使用会变暗，原因是灯丝升华变细，电阻变大，实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．b．灯泡的种类：螺丝口，卡口．螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线；原因：防止维修触电．c．开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝．(7)连接家庭电路时应注意的问题：①先确定火线和零线，然后在火线的干路上串联上熔断器，当电流过大时会自动熔断，以保护电路．②控制电灯的开关要接在火线上，并与电灯串联，当开关断开时，电路各部分都与火线断开，人接触到灯头等部位，也不会造成触电事故．③螺口灯泡的螺旋一定要接在零线上．因为正常情况下，零线是接地的，对地没有电压，所以在装卸灯泡时，人们不慎接触到灯泡的螺旋(与螺旋套相连)，也不会发生触电事故．④电路中的插座如果是两孔插座，一定是左孔接零线，右孔接火线，要与电灯并联．如果是三孔插座，左孔接零线，右孔接火线，上端的孔接地．家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座，三孔插座的接线方法一般是：左零右火上接地 .【例题1】如图是部分照明电路。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。

3．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【答案】B【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。

中考物理必考家庭电路知识点总结, 中考题型讲解，寒假复习必备！家庭电路一、知识点梳理（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：⑴低压供电线：给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装:安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电③铭牌:所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用:控制整个电路的通断，以便检测电路更换设备。

②安装:家庭电路的干路上，空气开关的静触点接电线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：连接:与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

［学#科#网］⑥规格:越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

⑸ 插座:[ZXXK]①作用:连接家用电器，给可移动家用电器供电。

②种类：固定插座、可移动插座二孔插座、三孔插座③安装:并联在家庭电路中，具体接线情况：③安装：并联在家庭电路中，具体接线情况:乍1接火线2接零线3接地线4接用电器的金属外壳5接用电部分的线路说明：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起，防止了外壳带电引起的触电事故。

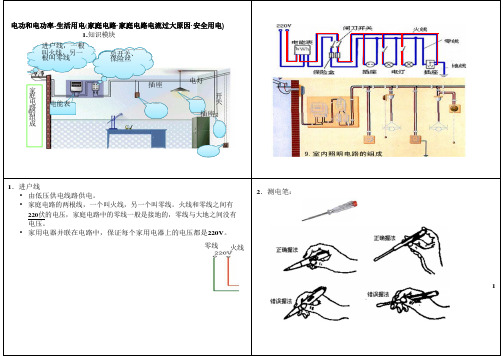

电功和电功率-生活用电(家庭电路·家庭电路电流过大原因·安全用电)1.知识模块进户线，一根叫火线，另一根叫零线总开关、保险丝家庭电电能表路的组成插座电灯开关插座1．进户线•由低压供电线路供电。

•家庭电路的两根线，一个叫火线，另一个叫零线。

火线和零线之间有220伏的电压，家庭电路中的零线一般是接地的，零线与大地之间没有电压。

•家用电器并联在电路中，保证每个家用电器上的电压都是220V。

2．测电笔：零线火线1•测电笔的作用：用来辨别火线和零线•测电笔的构造：①笔尖金属体、②大电阻、③氖管、④弹簧、⑤笔尾金属体、⑥绝缘外壳•使用方法：用手触笔尾金属体，将笔尖金属体接触电线或与电线相连的导体。

触火线，氖管发光；触零线，氖管不发光。

•注意:手不要碰到笔尖金属体!3．闸刀开关⑴作用：接通和切断电源，便于更换电器或维修设备。

⑵安装方法：①两刀分别串联在火线和零线上。

②务必使电源线连在静触头上。

③静触头一定要在上边，切不可倒装。

4．熔断器(保险丝) 谈谈你的感想？电器的电路一旦出现故障,可能会大大增加电流,这样不仅损坏电器,严重时会引起火灾,因此必须有保护装置。

1．作用：当电路中电流过大时，保险丝会自动熔断，切断电路，避免发生火灾，起保险作用。

2．材料：保险丝一般由电阻率较大而熔点较低的金属合金(铅锑合金)制成。

3．选用原则：使保险丝的额定电流等于或稍大于电路正常工作电流。

熔断电流一般为额定电流的2.5倍左右。

4．注意:切勿用铜丝或铁丝代替保险丝!也不要换用较粗的保险丝(保险丝越粗,熔断电流越大)。

5．在火线和零线上分别串入两根保险丝，就可以在电流过大，超过进户线的允许值时，发热很快，温度急速上升，到达其熔点时，保险丝熔断，自动切断干路电流，使支路上所有电器停止工作，避免发生火灾。

2⑴短路你知道电流过大的原因是什么吗？⑵电路中使用的用电器过多(用电器总功率过大)所谓短路，就是电流没经过用电器直接构成通路。

备考2023年中考科学一轮复习-家庭电路的连接-填空题专训及答案(二)家庭电路的连接填空题专训1、(2020合肥.中考模拟) 在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示。

图1中小磁针的A端为________极。

请将图2中的“光控开关”声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路________。

2、(2020.中考模拟) 教室内照明灯正常工作的电压为________伏，开关与灯之间是________（选填“串联”或“并联”）连接的。

家中空调与节能灯均正常工作时，通过________的电流较大。

3、(2017苏州.中考模拟) 人体安全电压不高于________ V，当通过人体的电流接近 30mA时就会有生命危险，据此可以推断，人体是________（填“导体”或“绝缘体”）．为了防止触电，在家庭电路中，必须把用电器的开关装在________线上，用电器的金属外壳必须________．4、(2019齐河.中考模拟) 随着我市成功通过国家义务教育均衡化验收，所有学校教室都配备了多功能一体机和标准的日光灯照明设备，多功能一体机正常工作的电压为________伏，多功能一体机与日光灯之间是________的（选填“并联”或“串联”）；额定功率为40W的日光灯正常工作1h，消耗的电能是________J。

5、(2016巴中.中考真卷) 我国家庭电路的照明电压为________V，家庭电路中所有家用电器和插座都是________联的．6、(2016四川.中考真卷) 在家庭电路中，电热水器正常工作的电压为________伏，它与家中的空调器是________连接的（选填“串联”或“并联”），家庭中每月的耗电量用________表计量．7、(2011贺州.中考真卷) 按要求填空（1）在如图所示的装置中，让导体ab水平向左运动时，电流表指针向右偏，导体ab水平向右运动时，电流表指针向左偏．这现象说明感应电流的方向与导体切割________方向有关．（2）如图所示是一个三角插头，细致观察发现，标有“E”字母的插脚比其它两脚稍长一些．这样设计的好处是可以保证在插入和拔出插座时更安全，其中插入插座时更安全的原因是用电器的________先与地线连接．8、(2018贺州.中考真卷) 家用电器通常是________联在电路中的，控制用电器的开关连接在________线和用电器之间。

2020年中考物理家庭电路专题复习（后附答案）知识点1 家庭电路的组成（1）基本组成：进户线、电能表、总开关（闸刀开关）、保险装置、点灯和插座等。

①进户线：火线、零线。

火线零线之间的电压是220V，零线一般不带电，与大地之间无电压，火线与大地之间的电压是220V②电能表：测量一段时间内消耗的电能③闸刀开关：控制总电路通断，方便检测电路，更换设备④保险装置：装在炸到开关下方，在电路电流过大时，自动切断电路，保护家庭电路。

常见的有：保鲜盒内的保险丝、空气开关、漏电保护器等。

居民楼一般采用空气开关。

⑤插座：给移动的用电器供电，并联在电路中。

（2）安装家庭电路时，应注意以下几点：①先确定火线和零线，然后接入熔断器（保险装置）。

电流过大时自动熔断保护电路②控制电灯的开关要接在火线和点灯之间，这样在开关断开后电路各部分都脱离火线，人碰到灯头部位也不会造成事故③螺口灯泡的螺旋一定要接在零线上。

装卸灯泡是，碰到螺旋叶不会触电保险丝必须安装在火线上，开关也必须安装在火线上，而螺口灯座的螺旋套只准接在零线上，带金属外壳的用电器一定要使用三孔插座等知识点2 火线和零线（1）试电笔作用构造使用辨别火线和零线有笔式和螺丝刀式两种，由笔尖金属体、高电阻（1MΩ以上）、氖管和笔尾金属帽组人手握住电笔的绝缘体部分，同时手要接触笔尾金属帽，若笔尖接触火线，则氖管发光；若笔尖接触零线，则氖管不发光成根据欧姆定律RU I =计算，电流约为0.2mA ，再加上人体电阻，所以不会造成伤害、注意：使用电笔时，不要用手接触试电笔笔尖金属体，以免电流经过笔尖人体回到大地，使通过人体的电流过大发生事故知识点 3 三线插头和漏电保护器（1）三线插头并联在家庭电路中。

接法：“做零右火中接地”两个脚接用电器部分，中间接用电器外壳。
