2018年中考物理家庭电路生活用电专题综合训练题

初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。

故选 B。

3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。

4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。

故选 A。

5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。

下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

故C正确，D错误。

故选C。

2．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。

故选B。

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。

故选B。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

中考物理：第19章生活用电检测题（含解析）一、单选题（共7题；共21分）1.家庭电路中的保险丝烧断了，下列做法中正确的是：（）A. 用钢丝代换B. 为了保险，选择尽量粗的保险丝代换C. 选择额定电流稍小于电路中最大正常工作电流的保险丝代换D. 选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换2.下列做法符合安全用电要求的是A. 用湿抹布擦发光的灯泡B. 在电线上晾晒衣服C. 发生电火灾时带电灭火D. 洗衣机外壳接地3.下列做法符合安全用电原则的是( )A. 在电线上晾晒衣服B. 在家庭电路中，保险丝熔断后用铜丝来替换C. 用湿抹布擦拭带电的插座面板D. 有金属外壳的用电器用三脚插头4.在日常家庭用电中，下列做法错误的是（）A. 使用试电笔辨别火线时，手接触笔尖的金属体B. 发现绝缘导线皮破损后，用绝缘胶布裹扎C. 更换灯泡或维修电路时要先断开电源D. 家用电器的金属外壳接地5.家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是（）A. 用电器短路B. 用电器金属外壳没有接地C. 正在工作的用电器总功率过大D. 小孩站在地上，手接触插座上与火线相连插孔的金属体6.如图所示的四种情况中，符合安全用电原则的是（）A. 洗衣机的金属外壳安装接地线B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用金属棒挑开通电的裸导线7.小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（）A. 火线与零线短路B. a、d之间某处短路C. b、c之间某处断路D. 电灯的灯丝断了二、填空题（共7题；共23分）8.对人体安全的电压是________；家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装________；如图所示的两种使用测电笔的方法中，正确的是图________．9.经验证明对人体的安全电压是________V。

一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。

开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。

故选A。

【点睛】2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。

由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。

他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。

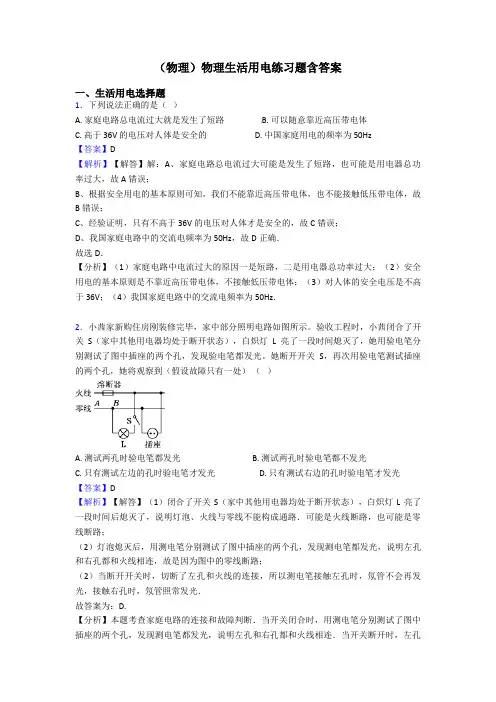

（物理）物理生活用电练习题含答案一、生活用电选择题1．下列说法正确的是（）A. 家庭电路总电流过大就是发生了短路B. 可以随意靠近高压带电体C. 高于 36V 的电压对人体是安全的D. 中国家庭用电的频率为 50Hz【答案】D【解析】【解答】解：A、家庭电路总电流过大可能是发生了短路，也可能是用电器总功率过大，故A错误；B、根据安全用电的基本原则可知，我们不能靠近高压带电体，也不能接触低压带电体，故B错误；C、经验证明，只有不高于36V的电压对人体才是安全的，故C错误；D、我国家庭电路中的交流电频率为50Hz，故D正确．故选D．【分析】（1）家庭电路中电流过大的原因一是短路，二是用电器总功率过大；（2）安全用电的基本原则是不靠近高压带电体，不接触低压带电体；（3）对人体的安全电压是不高于36V；（4）我国家庭电路中的交流电频率为50Hz．2．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。

验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。

她断开开关S，再次用验电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线与零线不能构成通路．可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照常发光．故答案为：D.【分析】本题考查家庭电路的连接和故障判断．当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光．3．如图是用电热水壶烧水的情景，下列说法正确的是（）A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解：AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；D、在“高山”上烧水时，96℃就沸腾了．说明水的沸点随着高度的增加而降低，故D错误；故选B．【分析】（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小；4．下列几种情况符合安全用电原则的是（）A. 绝缘层破损的导线，仍然可以继续使用B. 不用湿抹布擦拭正在工作的家用电器C. 高压输电线只要不接触，就不会发生触电事故D. 为了节省空间，可以将多个大功率用电器接在同一个插排上【答案】B【解析】【解答】解：A、发现电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，不可以继续使用．A不符合题意；B、水属于电的良导体，用湿抹布擦拭正在工作的家用电器，容易引起触电事故，B符合题意；C、安全用电原则：不接触低压带电体，不靠近高压带电体，因此高压输电线不接触也有可能触电，C不符合题意；D、同一插排上使用的电器总功率过大，会使电路中电流过大，造成保险丝熔断，D不符合题意．故答案为：B．【分析】湿抹布易导电，容易使人体触电，不安全.5．关于家庭电路和安全用电，下列做法中正确的是（）A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．故B正确；C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；D、在未断开电源开关的情况下检修电路是不安全的，故D错误；故选B．【分析】（1）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（2）电灯的正确连接方法：火线过开关入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替．（4）在未断开电源开关的情况下检修电路是不安全的．6．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．7．生活中具备安全用电意识非常重要。

生活用电作图专题训练1.根据要求，用笔画线代替导线将图中的电路元件连入电路．（1）S1控制灯泡；（2）S2控制两孔、三孔插座上的用电器．2.如图，请把节能灯正确接人到家庭电路中。

3.图3.中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

4.请在图中将三孔插座和控制灯泡的开关正确连入家庭电路中．5.在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。

小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论。

（1）他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接。

（2）请说出小刚或小红实验结论成立的条件，并说明理由。

6.如图所示的元件正确连入电路中家庭电路。

要求：开关控制灯泡、三孔插座带保险丝。

7.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。

要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯8.彬彬家新购买的插座转换器，其内部简化电路如图所示．当闭合开关S和S1时，插座和USB接口能正常使用，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S、断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响．请在图中将未完成的电路补充完整．9.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒10.如图所示，①请将图中“光控开关”、“声控开关“和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。

11.如图所示、插座的一部分已接入家庭电路，请将插座剩余部分及开关、灯泡正确连入电路。

12.图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时，指示灯不发光，插孔也不能提供工作电压；当开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出插座（已做简化处理）中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．13.如图所示，是生活中常用的一种插线板。

2018届中考物理专项练习--电流的大小（含答案、全国通用）一、单选题(本大题共47小题，共94.0分)1. 家用电视机正常工作时，通过的电流约为（）A. 0.05安B. 0.5安C. 5安D. 50安2. 下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为3AB. 家用手电筒的额定功率约为200VC. 电饭锅加热煮饭时的功率约为10000WD. 让人感觉温暖而舒适的室内温度约25℃3. 根据你的生活经验判断，下列数据中最接近生活实际的是（）A. 一节新干电池的电压为15VB. 洗衣机的额定功率为2000WC. 家里电饭锅工作半小时耗电5kW•hD. 教室里的灯管中的电流约为0.2A4. 下列情况说法正确的是（）A. 家庭电路电压为380VB. 家用电饭锅的电功率约为1000WC. 手机电池的电压为220VD. 家用节能灯的电流约为2A5. 下列数据中最接近生活实际的是（）A. 教室里一盏日光灯正常工作电流约为1.8 AB. 家用节能灯的额定电压约为24 VC. 将一个鸡蛋从地面举过头顶，做功约1JD. 人体的安全电压不高于220 V6. 下列数据中最接近实际情况的是（）A. 电吹风机的额定功率约为500WB. 电视机的电流约为5AC. 家用电冰箱每天消耗电能约为10kWhD. 智能手机工作电压约为220V7. 如图中的几种用电器，在家庭电路中正常工作时的电流最接近5A的是（）A. 电冰箱B. 电视机C. 台灯D. 电饭煲8. 家用空调器正常工作时的电流大约是（）A. 5mAB. 5AC. 50AD. 500A9. 下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）A. 我国的家庭电路的电压为220VB. 家用空气净化器的电功率约为2000WC. 半导体收音机的工作电流约为50mAD. 实验室用1m长普通铜导线的电阻约为0.05Ω10. 下列数据符合实际的是（）A. 优秀运动员短时间运动的功率约100WB. 一名中学生的正常体积约50dm3C. 液晶电视机的额定功率约为1000WD. 教室里一盏日光灯的电流约为0.2mA11. 为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是（）A. 台灯在正常工作时通过的电流约为1AB. 正常人的步行速度约1.1m/sC. 一台家用音响的额定功率是5000WD. 一本人教版九年级物理书的质量约为30g12. 下列数据中最接近事实的是（）A. 一张课桌的高度是1.6mB. 一瓶矿泉水的体积约为500m3C. 平放在桌面上的一本物理教科书对桌面的压力约为3.8ND. 教室日光灯通过的电流约为10A13. 下列估测中，最接近实际的是（）A. 你所使用的物理课本的质量约为1.8kgB. 火车第六次提速后，速度可达1600km/hC. 一本书从课桌上落到地面所需时间为10sD. 一盏家用白炽灯泡的正常工作电流约为0.27A14. 对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一．下列估测的数据中最接近事实的是（）A. 教室门的高度约为50cmB. 家用空调正常工作时的电流约为5AC. 两个鸡蛋重约10ND. 电磁波在真空中传播速度约为340m/s15. 以下说法正确的是（）A. 一台家用普通空调正常工作时，通过它的电流约为1AB. 因为人是导体，因此不论人接触到家庭电路的哪条线上都会触电C. 发生火灾时，要迅速给着火点的物体泼冷水D. 一个家用电饭煲，正常工作半小时消耗了0.35度电，则这个电饭煲的额定功率为700W16. 下列说法中正确的是（）A. 单人课桌高度约为0.8mB. 健康成年人步行的速度大约是1km/hC. 60W照明电灯正常工作时的电流是1AD. 人体正常体温为35℃17. 下列数据中，最接近实际情况的是（）A. 人体的密度约为1.0g/cm3B. 9年级（下）物理课本的质量约为3kgC. 人的步行速度约为10m/sD. 教室日光灯工作时通过灯丝的电流约为10A18. 下列数据中最接近生活实际的是（）A. 教室里一盏日光灯正常工作电流约为1.8AB. 家用节能灯的额定功率约为10WC. 家用电水壶正常工作时电阻大约10ΩD. 人体的安全电压不高于220V19. 下列估测符合事实的是（）A. 长跑运动员的心率1s可达70次B. 电冰箱正常工作时的电流约为10AC. 小明以正常的步行速度登上三楼的教室，克服重力做功的功率约为80WD. 比较舒适的居住环境温度大约是40℃20. 以下说法，最接近实际情况的是（）A. 家用电饭锅的额定功率接近20WB. 教室中照明用灯通过的电流约为10AC. 手机电池电压是安全电压D. 实验中的一段导线电阻约为10Ω21. 下列估测中，最接近实际的是（）A. 正式比赛的篮球架的篮板高约10mB. 常人的正常步行速度约1.2m/sC. 一盏家用白炽灯泡的正常工作电流约2AD. 中学生在1s内心跳约70次22. 下列用电器正常工作时，电流最接近500mA的是（）A. 学生用计算器B. 家用空调器C. 家用电饭锅D. 家用电冰箱23. 在国际单位制中，电流的单位是（）A. 伏特B. 焦耳C. 安培D. 瓦特24. 下列数据中最符合实际的是（）A. 一节新干电池的电压为2 VB. 洗热水澡时感觉舒适的水温约55℃C. 教室里一台空调的电流大约为6AD. 我国家庭电路电压为110V25. 如图所示的几种家用电器正常工作时，电流接近0.3A的是（）A.计算机B.电风扇C.电热取暖器D.抽油烟机26. 下列估测与实际最相符的是（）A. 中学生课桌的高度是0.5mB. 普通中学生的质量为50kgC. 人正常步行的速度是5m/sD. 家用冰箱工作时的电流为5A27. 某家用电器正常工作时，测得通过的电流为5A，此用电器可能是（）A. 家用洗衣机B. 电视机C. 家用空调D. 半导体收音机28. 对下列物理量数值的估计，最接近实际的是（）A. 同学们使用的一本九年级的物理课本的质量约为100gB. 通常情况下骑行自行车的速度约为1m/sC. 让人感觉舒适而温暖的室内温度是25°CD. 一盏家用节能灯正常工作的电流为2A29. 下列表述符合实际的是（）A. 人体的正常温度约是37℃B. 一个鸡蛋的质量约是200gC. 家庭电路的电压是380VD. 手电筒中的电流约是2A30. 下列家用电器中，工作电流最小的是（）A. 空调器B. 洗衣机C. 微波炉D. 电子钟31. 下列估测中，最接近真实情况的是（）A. 笔从课桌上落到地面的时间约为5sB. 初中生的平均体重约为50NC. 赤峰地区夏季气温最高可达35℃以上D. 家庭节能灯的工作电流约为1A32. 下列数据与事实相接近的是（）A. 手电筒中的电流约2AB. 我国家庭电路电压为220VC. 家用节能灯的电功率约200WD. 人正常骑自行车的速度约50m/s33. 关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约为0.1AB. 遥控器的干电池电压约为220VC. 空调制冷时的功率约为10WD. 电扇正常工作1h耗电约为1KW•h34. 以下估测值中，最符合实际的是（）A. 一枚1元硬币的质量约6gB. 蜗牛爬行的速度约0.5m/sC. 家用电风扇正常工作的电流约3.2AD. 多数人脉跳动100次用时约15min35. 下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒的额定功率约为200WC. 一节新干电池的电压约为1.5VD. 电饭锅加热煮饭时的功率约为100W36. 央视新闻“大数据”播报让我们看到了数据的价值，同学们在初中物理学习的过程中，也遇到了许多数据．下列符合生活实际的是（）A. 人感觉舒适的气温约为45℃B. 对人体的安全电压是不高于36VC. 教室内的一盏日光灯正常工作时的电流约为2AD. 普通家用电冰箱的额定功率约为25W37. 下列估测与实际情况相符的是（）A. 物理课本的质量大约为25gB. 一盏日光灯工作时的电流约1AC. 一张课桌的高度约为75cmD. 成年人正常步行的速度约为5m/s38. 下列估测符合实际的是（）A. 一名中学生从一楼到三楼克服重力做功约为 1000JB. 家用普通电饭锅正常工作时的电流约为10AC. 人正常步行 10min 通过的路程约为800mD. 人体的正常体温约为34℃39. 学习物理要联系生活实际，观察物理现象，以下说法符合实际的是（）A. 人感觉舒适的温度约是50℃B. 人正常行走的速度约为5m/sC. 教师内一盏日光灯正常工作时的电流约为3AD. 两个鸡蛋重约为1N40. 下列各种说法中的有关数据，与实际不相符的是（）A. 近年来冬天最冷时的气温可达-20℃B. 空气中光的传播速度大约是3×105km/sC. 课堂上大约用5N的力就能拿起物理课本D. 触电时电流超过10mA就会有生命危险41. 下列数据与实际相符的是（）A. 教室里课桌的高度约0.8mB. 我市6月份的平均气温约50℃C. 中学生跑完50m用时约3sD. 液晶电视机工作时的电流约10A42. 下列数据符合实际的是（）A. 学生书桌的高度约为2.5mB. 家庭节能灯正常工作的电流约为0.1AC. 洗澡时感觉舒适的水温约为70℃D. 人步行的速度约为10m/s43. 下列数据中与实际情况相符的是（）A. 初中学生人体体积大约是50dm3B. 正常人步行的速度约5m/sC. 一个苹果的重力约0.2ND. 书写台灯的正常工作电流约1A44. 对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一．下列估测的数据中最接近事实的是（）A. 小明午餐大约吃5kg的米饭B. 家用空调正常工作时的电流约为1AC. 人的步行速度约1.5 m/sD. 人体正常温度约是42℃45. 下列有关数据符合实际的是（）A. 家用冷暧空调的功率约为20WB. 一机械经改良效率可达100%C. 对人体安全的电压不超过220VD. 教室电视机正常工作时的电流约为0.5A46. 物理与实际生活密切相关，下列身边的物理量估测的结果符合实际的是（）A. 教室里的日光灯正常工作时的电流约200mAB. 一枚鸡蛋的质量约200gC. 普通居民住房的房间门高约3mD. 中学生正常步行的速度约5m/s47. 在国际单位制中，电功的单位是（）A. 库仑（C）B. 伏特（V）C. 焦耳（J）D. 瓦特（W）二、多选题(本大题共1小题，共3.0分)48. 下面数据最不符合实际的是（）A. 声音在真空中传播的速度是3×108m/sB. 照明电路的电压是不高于36VC. 成年人正常的步行速率大约是4km/hD. 家用电冰箱正常工作时的电流约为10A三、填空题(本大题共1小题，共2.0分)49. 小明和同学们一起用如图所示的装置进行以下探究，他们摇动发电机的转柄，看到小灯泡“一闪一闪”，说明______；他们把一个灵敏电流表连接在电路中，缓缓转动转柄，看到电流表指针在零刻度线左右摆动，又说明______．四、实验探究题(本大题共1小题，共6.0分)50. 物理上常把电流的形成与水流的形成进行类比．阅读以下材料，完成填空和推导．（1）水管中的水朝一定方向流动，就会形成水流．如图1所示，设水流动的速度为v，水管的横截面积为S，水的密度为ρ，则在t时间内流过水管某一横截面的水的体积V= ______ ，在t时间内流过该横截面的水的质量m= ______ ，单位时间内流过该横截面的水的质量即水流量I′= ______ ．（2）导体中的自由电荷发生定向移动就会形成电流．物理学中把单位时间内通过导体某一横截面的电荷量叫做电流强度，用I表示．如图2所示，已知金属导体的横截面积为S，导体中单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速度为v，请你仿照（1）中水流量的推导过程，推导出电流强度I的表达式．（用已知量符号表示）。

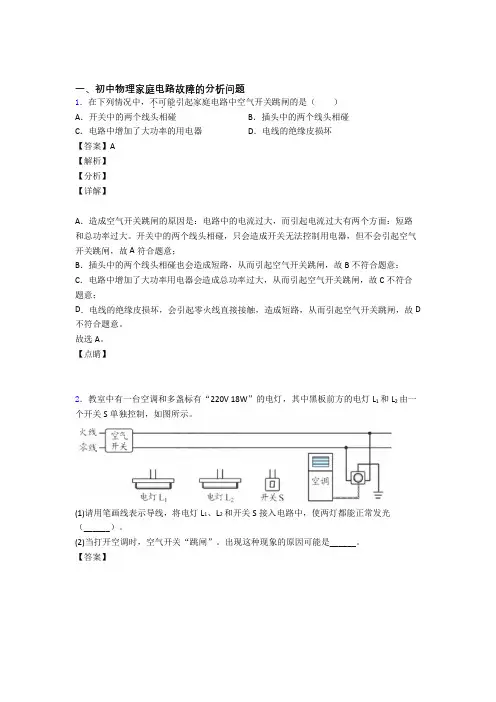

一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。

开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。

故选A。

【点睛】2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

（物理）初三物理生活用电测试题（含答案解析）一、选择题1．关于家庭电路及安全用电，下列说法正确的是（）A. 为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C. 为了防止触电，必须把用电器的开关接在零线上D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路【答案】 A【解析】【解答】A.有金属外壳的用电器，金属外壳接地，可以避免人体触电，A符合题意；B.使用测电笔时，手要接触金属笔尾，B不符合题意；C.用电器的开关接在用电器和火线之间可以防止触电，C不符合题意；D.家庭电路中，空气开关跳闸的原因是短路或过载，D不符合题意。

故答案为：A.【分析】金属外壳接地，可以防止人体触电，开关接在用电器和火线间，使用用电器更安全，空气开关跳闸的原因是过载或短路。

2．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。

【分析】家庭电路中电流的过大的原因是短路和总功率过大，即此时保险丝会熔断.3．“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。

下列有关安全用电方面的说法，正确的是（）A. 使用测电笔鉴别火线零线时，手一定不能接触笔尾金属体B. 如果发生触电事故，首先应立即切断电源，再进行施救C. 在两线插头的插座板上，使用有金属外壳的用电器同样安全D. 在学校的学生寝室内使用电吹风、“热得快”等大功率家用电器【答案】B【解析】【解答】A. 使用测电笔鉴别火线零线时，手应该接触笔尾金属体，这样才能形成通路，氖管才可能发光，A不符合题意；B. 如果发生触电事故，首先应立即切断电源，再进行施救，这样即使触电都脱离了电源，也可以防止施救者触电，B符合题意；C. 在两线插头的插座板上，没有地线，如果使用有金属外壳的用电器，当用电器漏电时，电流不能导入大地，是不安全的，C不符合题意；D. 学校的学生寝室内，由于布线较长，且导线较细，设计功率较小，所以如果使用电吹风、“热得快”等大功率电器，有烧坏电线，甚至引起火灾的危险，D不符合题意；故答案为：B。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。

人教版九年级物理第十九章生活用电中考题汇编（含答案）一、填空题1. （2018·益阳）我国家庭电路的电压是V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的（前面/前后都可以/后面）.2. （2018·襄阳）家庭电路中电灯、电视、电风扇的连接方式是（串联/并联）；带有金属外壳的电水壶用三线插头，是为了使用时让金属外壳与相连.3. （2018·常州）测电笔可以测试导线是火线还是零线.如图所示，持笔方式正确的是；将笔尖与导线接触，若氖管发光，此导线为Ｗ.甲乙第3题4. （2018·攀枝花）如图所示，测电笔正确的使用方法是（甲/乙），已知测电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V40 W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的（结果保留到整数）倍.甲乙第4题5. （2018·十堰）在家庭电路中，各用电器之间是（串联/并联）连接的.星期天，小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部，也可能是家里电路中用电器总功率.6. （2018·哈尔滨）小明将电水壶插头连接在如图所示的三线插座上，电水壶正常工作，同时电水壶外壳与相连，此时将台灯连接到图中两线插座上，闭合开关后灯不亮，原因是Ｗ.之后，小明成功地排除了故障.第6题7. （2019·黔南）“珍爱生命，安全用电”是公民日常生活中必备的安全意识，我国家庭电路的电压是V；在家庭电路中，为了防止触电，必须把用电器的开关连接在线上；当发现家用电器或电线失火时，必须先电源，然后再救火.8. （2019·泸州）为安全用电，家庭电路中的空气开关应装在线上；空气开关“跳闸”后，受它控制的电路处于（短路/断路/通路）状态；测电笔（能/不能）区分零线与接地线.9. （2019·宜昌）客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）.已知家庭电路电压为220 V，每只灯工作时电阻为1 100 Ω，则此时通过开关的电流为A，不亮的那一盏灯（断路/被短接）了.（设灯丝电阻不变）第9题10.（2019·自贡）用测电笔可辨别火线和零线，使氖管发光的是Ｗ.如图所示的电路，闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是Ｗ.第10题11. （2017·宿迁）人体的安全电压是V.在小明家厨房内的一条电路上，接有电水壶（1 800 W）、电饭煲（600 W）和油烟机（240 W）各1个.为保障正常用电，该电路中熔丝的熔断电流应不小于 A.12. （2018·盐城）在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空调插头线比冰箱（粗/细），小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是联的，他观察到空调上“能效比”的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为1 000 W，则空调制冷量为W.二、选择题13. （2019·邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯.如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）第13题A. 总开关B. 电源C. 用电器D. 电能表14. （2019·齐齐哈尔）（多选题）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A. 输电线进户后，应依次连接电能表、保险装置、总开关、插座等B. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换C. 三线插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D. 同一插线板上，不要同时使用大功率用电器15. （2019·天津）如图中的家庭电路元件，连接顺序正确的是（）A BC D16. （2019·烟台）利用测电笔可以方便地判断出照明电路中的火线和零线.如图所示是使用测电笔的几种方法，其中正确的是（）（1）（2）（3）（4）第16题A. 只有（1）（2）B. 只有（2）（3）C. 只有（3）（4）D. 只有（1）（4）17. （2019·乐山）在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（）第17题A. 接入电路的总电阻变大B. 火线和零线中的电流变大C. 通过各用电器的电流一定相等D. 电炉的功率比灯泡的功率大，所以它两端的电压更高18. （2019·潍坊）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光.若电路中只有一处故障，则故障可能是（）第18题A. 零线上保险丝烧断B. 火线上保险丝烧断C. 灯丝烧断D. 插座短路19. （2019·陕西）如图是小轩家的部分电路.下列说法正确的是（）第19题A. 若熔断器熔丝熔断了，可以用铜丝代替B. 若导线cd间断路，仍然可以安全使用三线插座C. 若闭合开关S，灯泡L不发光.用测电笔检测e点，氖管不发光，则说明灯丝一定断了D. 若ab间断路，灯泡L仍能正常工作20. （2019·德州）如图是某家庭电路的一部分，下列说法正确的是（）第20题A. 电冰箱接入三线插座后其外壳与零线相连B. 断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光C. 保险丝烧断后可用铜丝代替D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路21. （2019·南通）家庭电路中，下列情形可能引起熔丝熔断的是（）A. 插座的零线火线接反B. 两只白炽灯串联连接C. 电器金属外壳未接地D. 同时使用大功率电器22. （2019·株洲）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 测电笔笔尖接触火线D. 同时使用多个大功率用电器23. （2019·广安）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 两线插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良24. （2019·凉山）安全教育已越来越引起学校和社会各界的高度重视.某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”“错”抢答比赛中，提出以下说法，其中应答“错”的是（）A. 保险丝熔断后，不能使用铜丝代替B. 控制电灯的开关必须接在火线上C. 洗衣机插入三线插座后，电灯和洗衣机是串联D. 洗衣机使用三线插座的目的是使其金属外壳接地25. （2019·通辽）有关家庭电路及安全用电的说法正确的是（）A. 漏电保护器和空气开关作用相同可以相互替代B. 不同时触摸到火线和零线也可能触电C. 电灯开关短路时，可引起空气开关跳闸D. 使用测电笔时手必须接触笔尖金属体26. （2019·贵阳）插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（）A. 在插线板上可以同时使用多个大功率用电器B. 插线板可以放置在家中的任何位置C. 使用或购买插线板时要关注其相关技术参数D. 用电器的插脚无需与插孔中的金属片完全接触27. （2019·无锡）如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝.接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断.下列说法正确的是（）①实验说明电路超负荷运行会引起安全事故②实验中通过熔丝的电流大于铜丝③通电相同的时间，熔丝所产生的热量多于铜丝④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关第27题A. 只有①②B. 只有①③④C. 只有②③④D. ①②③④都正确28. （2019·深圳）关于家庭电路，下列说法正确的是（）甲乙第28题A. 甲图中，若保险丝熔断，则一定是短路引起的B. 甲图中，灯泡与开关的连接符合安全用电原则C. 甲图中，两线插座的连接不符合安全用电原则D. 乙图中，电能表所在电路的总功率不能超过2 200 W29. （2019·菏泽）如图所示，关于家用插座说法中，正确的是（）第29题A. 开关串联在干路中，指示灯与各组插孔并联在电路中B. 开关、指示灯和各组插孔并联在电路中C. 开关、指示灯和各组插孔串联在电路中D. 各组插孔串联在一起与指示灯并联在电路中30. （2019·武汉）如图所示是某同学家常用的一个插线板.他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.下图中，插线板电路连接符合上述现象及安全用电要求的是（）第30题A BC D31. （2019·哈尔滨）下列关于安全用电的描述，不符合用电原则，需要改正的是（）A. 发生触电事故时应立即切断电源 B. 使用测电笔检验插座的火线C. 电水壶接电线路示意图D. 家庭电路连接示意图三、作图题32. （2019·无锡）请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作.第32题33. （2019·达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中.要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯.第33题34. （2019·娄底）光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮.第34题35. （2019·镇江）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路.第35题36. （2019·河南）某额定电压为220 V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制.请在图中按要求正确完成电路连接.第36题37. （2019·眉山）一间教室要安装2盏“220 V40 W”的电灯和1个插座，要求开关S 控制两盏灯，且每盏灯都能正常发光.其中部分电路已经连接，请你用笔画线代替导线将电路连接完整.第37题38. （2015·南昌）如图所示是部分家庭电路的示意图，请将各电器元件正确接入电路中.第38题39. （2015·揭阳）请用笔画线代替导线，将图中连有开关的电灯和三线插座接入家庭电路中.第39题40. （2017·广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路.第40题四、解答题41. （2018·山西）小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作.经检查保险丝烧断了.请你用所学的物理知识解释保险丝烧断的原因.（2019·龙东地区）小明发现家里用久的白炽灯泡发光时比新买时亮度暗一些.爸爸让小明把灯泡擦干净后闭合开关，灯泡发光还是较暗.请用所学物理知识从两个角度加以分析.（2019·毕节）如图是空调的三线插头与三线插座，请运用物理知识回答下列问题：（1）三线插头中较长的脚E与空调的什么部位相连？（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法.第43题参考答案一、1.220后面 2.并联大地 3.甲火线 4.乙9095.并联短路过大6.大地台灯所在的支路断路7.220火断开8.火断路不能9.1断路10.火线ab之间断路11.不高于361212.粗并 3 400二、13.A14.BCD15.B16.D17.B18.A解析：将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插座的左孔能使氖管发光，说明插座的左孔通过灯泡、开关与火线相连，如下图；插座的右孔能使氖管发光，说明火线是完好的，综合分析可知是A点左侧的零线断路(可能是零线上保险丝烧断)．第18题19.D解析：保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；如果进户火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确．20.B解析：电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；断开开关S时，A点在火线上，用测电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C 错误；若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故D错误．21.D22.C23.B24.C25.B26.C27.B28.C29.A30.C31.D三、32～37.如图所示第32题第33题第34题第35题第36题第37题38～40.如图所示第38题第39题第40题四、 41. 由生活常识可知，台灯的功率一般比较小，因此造成保险丝烧断的原因不会是台灯的功率过大；由题意可知，台灯开关是断开的，当台灯插头插入插座时，家里的所有电器都停止了工作，说明台灯的插头处有短路42. 用久的白炽灯灯丝变细，电阻变大，由P ＝U 2R可知，当电压不变时，电阻变大，实际功率变小，所以白炽灯泡变暗；同时白炽灯发光时灯丝温度升高，灯丝升华变为钨蒸气，钨蒸气遇到温度较低的灯泡内壁，凝华成固态钨附着在灯泡内壁上，透光量变弱，所以灯泡发光也会变暗43. (1) 三线插头中较长的脚E 与空调的外壳相连 (2) 节约电能的方法：人走灯灭；夏天把空调温度设置得高一些(合理即可)。

初三物理生活用电常识试题答案及解析1.下面有关家庭电路的说法中正确的是（）【答案】AD【解析】A、在使用试电笔时，手接触笔尾金属体，不能接触金属笔尖，该选项说法正确；B、家庭电路的用电器都是并联的，卧室中的灯突然熄灭，故障应该是灯丝断了，如果是短路，电视机就不能工作了，该选项说法不正确；C、为了防止触电，家中带金属外壳的大功率用电器必须接地线，该选项说法不正确；D、电路中的电流过大使保险丝熔断，原因可能是短路也可能是用电器的总功率过大，该选项说法正确．故选AD．【考点】安全用电原则2.关于家庭电路和安全用电，下列说法不正确的是：A．家庭电路中的熔丝熔断，一定是发生了短路B．使用测电笔辨别火线或零线时，手接触笔尾金属体C．对人体安全的电压是36VD．三角插头的用电器也可以插入两孔插座【答案】ACD【解析】保险丝被烧断，说明电路中的电流过大，原因可能是电路中使用了大功率用电器或出现了短路故障，A选项说法不准确，符合题意；使用测电笔辨别火线或零线时，手必须接触笔尾金属体才能形成电流通路，B选项说法正确，不符合题意；对人体安全的电压是不高于36V的电压，C选项说法不准确，符合题意；三角插头的用电器不可以插入两孔插座，否则用电器金属外壳没有接地，漏电时有触电危险，D选项说法不准确，符合题意；综上分析，选填ACD。

【考点】家庭电路故障判断；测电笔使用；安全电压；安全用电规则。

3.如图所示，请正确连接下列家庭电路。

【答案】如图所示【解析】螺口灯泡的金属螺纹a接线柱应与零线连接，开关b接线柱与火线连接，三孔插座接线柱连接时“左零右火”，即c接线柱连接零线，e接线柱连接火线，d接线柱连接地线，如图所示。

【考点】家庭电路安全连接4.关于图所示甲、乙两种做法的判断，正确的是（）【答案】B【解析】甲图中，小朋友在高压线下钓鱼，钓鱼竿或者鱼线一旦接触到高压线就有可能造成触电事故，是非常危险的。

乙图中，在现代建筑上安装避雷针，将云层中积聚的电荷导入大地，可以避免雷击事故。

（物理）中考物理生活用电题20 套( 带答案 ) 及分析一、生活用电选择题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正发光的台灯忽然不可以工作，但其余电灯还能正常发光。

拔出电饭煲的插头，台灯仍不可以工作，把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则电路的故障是（）A. AC 中断路B. BD中断路C. FH中断路D. DG中断路【答案】B【分析】【解答】解：其余电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入三孔插座的左、右插孔，氖管均能发光，说明火线有电，而零线断路了，且是在 B、 D 之中断路。

故答案为： B。

【剖析】测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.2．如下图情形中，与其对应的物理知识正确的选项是（）A.假如双侧各去掉一个钩码，杠杆左端会下沉B.当地的大气压强为78cm 高的水银柱所产生的压强C.静止的木块对斜面的压力表示图D.电冰箱的金属外壳要接地【答案】D【分析】【解答】解：A、假如双侧各去掉一个钩码，左边=G×3L=3GL；右边=2G×2L=4GL，右边力和力臂的乘积大，右边下沉，故 A 错误；B、由图知，玻璃管内水银面与玻璃管口的长度为78cm，当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差，故当地的大气压强与78cm高的水银柱所产生的压强不相等，故 B 错误；C、木块对斜面的压力应垂直于斜面，指向斜面，故 C 错误；D、为防备触电事故，电冰箱的金属外壳应接地，故 D 正确．应选 D．【剖析】（ 1 ）依据杠杆的均衡条件判断杠杆的转动状况；（2）在托里拆利实验中，大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度，据此读图可得出结论；（ 3 ）压力是垂直作用在物体表面上的力；（4）家用电器的金属外壳需与大地相连，防备外壳带电，发生触电事故．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如下图，假如两插座中均接入家用电器，且将电路中的开关所有闭合，那么各用电器工作的状况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D只.有丙正常工作【答案】 D【分析】【解答】在家庭电路中，插座、用电器应并连结入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串连，所以甲乙插座中的用电器以及灯泡丁会工作，但不可以正常工作，只有灯泡丙能够正常工作．故答案为： D．【剖析】本题中之所以连结错误，主要在于没有依据并联的原则，将所实用电器并联在火线与零线之间，所以，会造成局部串连，相互影响.4．“生活到处有物理，留意察看皆学识”．下边对相关现象的解说，正确的选项是（） A. 塑料吸盘能贴在圆滑的墙上是利用了大气压强 B. 用高压锅煮食品简单熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串连的D. 保险丝熔断后，能够用铜丝代替【答案】A【分析】【解答】A、塑料挂钩的吸盘能贴在圆滑的墙上，是因为遇到大气压强的作用，A 切合题意；B、用高压锅烧饭，是利用了锅内气压高升，水的沸点高升的原理， B 不切合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串连的， C 不切合题意；D、家庭电路中的保险丝熔断后，绝对不可以用铁丝或铜丝取代，不然或发生火灾， D 不切合题意．故答案为： A．【剖析】（ 1 ）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点高升的原理煮熟食品的；（ 3）家庭电路中各电器之间，插座和电器之间是并联的；（ 4）保险丝应采用电阻率大，熔点低的资料．5．如下图，连结灯泡的导线某处绝缘层损坏且相碰，这时灯泡会（）A. 烧坏B变.得更亮C正.常发光D不.能发光【答案】 D【分析】【解答】连结灯泡的导线因为绝缘皮损坏，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为： D。

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。

故选D。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

《生活用电》检测卷时间：60分钟满分：100分题号一二三四总分得分一、选择题(每题3分，共36分)1．某家庭用电器的总功率不超过2100W，可选择的合适的电能表是()A．380V、5A B．380V、10AC．220V、5A D．220V、10A2．下列家用电器，需要使用三孔插座的是()A．电饭煲B．电视机C．台灯D．手机充电器3．下图所示的四个家庭电路，正确的是()4．下列说法不合理的是()A．家用电器金属外壳要接地B．不能在高压线附近放风筝C．使用试电笔时，手要按住笔卡且不能碰到笔尖D．家庭电路中的保险丝可用铜丝代替5．芸芸的妈妈从市场上买了一支廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的插座后，室内电灯立刻全都熄灭，原因可能是()A．灯泡的灯丝断了B．插头与插座接触不良C．台灯的灯座内断路D．台灯的插头内短路6．如图所示为家庭用插线板，在使用时，按下开关指示灯亮，每个插座均能独立工作；断开开关，指示灯熄灭，插座不能工作。

能正确反映插线板的电路图的是()7．为了确保用电安全，在日常生活中，下列做法错误的是()A．不接触低压带电体，不靠近高压带电体B．更换灯泡，搬动电器前不必断开电源开关C．不弄湿用电器，不损坏绝缘层D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换8．遇到雷雨天气时，以下做法正确的是()A．躲在大树下避雨B．在露天游泳池里游泳C．避免使用手机D．肩扛长的金属物在野外行走9．下列关于家庭电路的说法正确的是()A．家庭电路中各用电器串联在电路中B．发现触电事故时，应首先切断电源再想办法施救C．控制用电器的开关可以接在用电器和零线之间D．当干路中的电流过大时，漏电保护器就会自动切断电路10．如图是停落在裸露电线上的两只小鸟，下列有关它们的说法中错误的是()A．若灯泡断路，闭合开关，两只小鸟都触电B．闭合开关，乙小鸟会触电C．若小灯泡短路，闭合开关，两只小鸟都不会触电D．若甲小鸟两爪间的电线断了，闭合开关，两只小鸟都会触电11．如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)。

（物理）初三物理生活用电题20套(带答案)一、生活用电选择题1．如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 闸刀开关和带开关的灯泡B. 带开关的灯泡和三线插座C. 带熔丝的二线插座和三线插座D. 闸刀开关和带熔丝的二线插座【答案】B【解析】【解答】解：开关应该和火线连接、灯泡和零线连接；三线插座的连接：左孔接零线、右孔接火线、上面的孔接地线，B符合题意。

故选B。

【分析】安全用电常识的应用。

2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。

故答案为：C。

【分析】本题考查学生连接家庭电路的掌握情况。

所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联，开关要接在火线上。

两孔插座接法：左孔接零线，右孔接火线；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。

3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．如图所示的四张图片中，对应物理知识阐述正确的是（）A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用皮毛摩擦胶棒，橡胶带负电是由于皮毛束缚电子的能力比较强【答案】C【解析】【解答】解：A、甲图是奥斯特实验，说明通电导线周围有磁场，故A错误；B、发电机是利用电磁感应的原理制成的，该装置中没有电源，故B错误；C、从安全用电的角度分析，把拉线开关接在灯和火线之间更能保证用电安全，故C正确；D、用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电．故D错误；故选C．【分析】（1）奥斯特实验说明通电导线周围有磁场；（2）发电机是利用电磁感应的原理制成的，该装置中没有电源；（3）在家庭电路中，开关应该接到火线和用电器之间；（4）不同的物质原子核束缚核外电子的本领有强有弱，两种物质相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电．摩擦起电的实质不是创造了电，而是电子的转移．5．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．6．小敏的妈妈从市场买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是（）A. 插头与插座接触不良B. 灯泡的灯丝断了C. 台灯的灯座内短路D. 台灯的插头内断路【答案】C【解析】【解答】因为台灯和其它用电器并联，插头与插座接触不良或灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，A、B不合题意；C、台灯的灯座内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭，C符合题意；D、台灯的插头内断路，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，D不合题意 .故答案为：C．【分析】家庭电路中的所有用电器并联，ABD三种情况只会造成台灯自身不亮；如果台灯的灯座内短路，当插头插入插座时，会造成电源短路，此时电路中的电流过大，使保险丝烧断或跳闸 .7．小华在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。
