全国中考物理家庭电路故障中考真题汇总附答案一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，全部用电器都停止工作，拔出电热水器的插头后，检查发觉零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，因为零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分离接在各处，得到下表所示的结果，按照表格内容可推断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光状况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

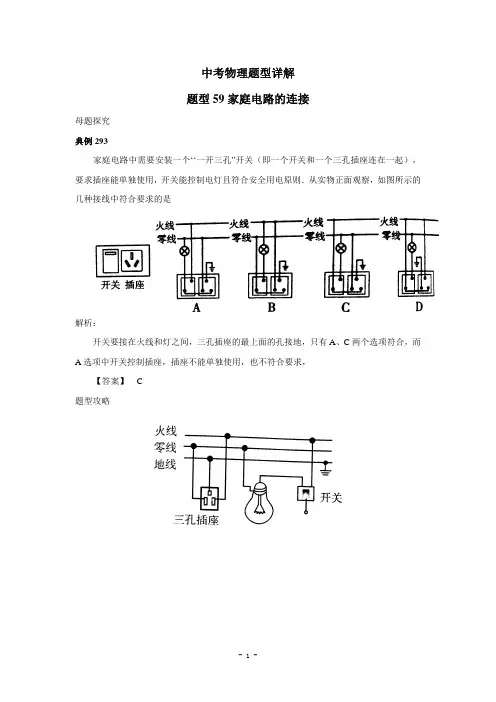

中考物理题型详解
题型59家庭电路的连接
母题探究
典例293
家庭电路中需要安装一个‘‘一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则．从实物正面观察，如图所示的几种接线中符合要求的是
解析：
开关要接在火线和灯之间，三孔插座的最上面的孔接地，只有A、C两个选项符合，而A选项中开关控制插座，插座不能单独使用，也不符合要求，
【答案】 C
题型攻略
举一反三
典例294
小林要设计一种照明电路，其设计要求是：用两个开关控制～盏电灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光，如图所示的四幅电路图中，既符合上述要求，又符合安全用电要求的是
解析：
用两个开关控制一盏电灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯不能发光，可知两个开关与灯泡串联，灯泡一端与零线相连，一端通过开关与火线相连．【答案】 C
典例295
请用笔画线代替导线，将图中的连有开关的电灯和三孔插座接入家庭电路中．
解析：
开关接火线，灯泡接零线，三孔插座“左零右火上地”．
【答案】如图所示，
典例296
小明同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座2、电灯L 和开关S，图中元件的接法画错了的是
解析：插座应该与用电器并联，其引线一根连火线，一根连零线，而图中的插座2串联在电路中了，故选C．
【答案】 C
典例297
请将下列三幅图中的电路连接完整，连接时要求符合安全用电的规定．
【答案】如图所示，。

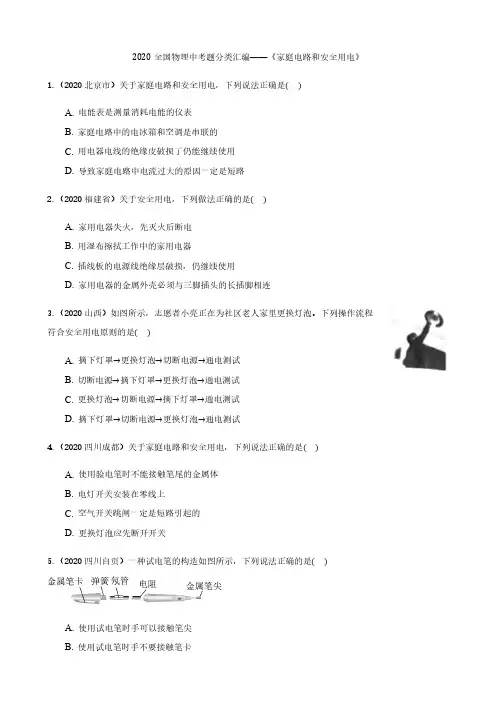

2020全国物理中考题分类汇编——《家庭电路和安全用电》1.（2020北京市）关于家庭电路和安全用电，下列说法正确是( )A. 电能表是测量消耗电能的仪表B. 家庭电路中的电冰箱和空调是串联的C. 用电器电线的绝缘皮破损了仍能继续使用D. 导致家庭电路中电流过大的原因一定是短路2.（2020福建省）关于安全用电，下列做法正确的是( )A. 家用电器失火，先灭火后断电B. 用湿布擦拭工作中的家用电器C. 插线板的电源线绝缘层破损，仍继续使用D. 家用电器的金属外壳必须与三脚插头的长插脚相连3.（2020山西）如图所示，志愿者小亮正在为社区老人家里更换灯泡。

下列操作流程符合安全用电原则的是( )A. 摘下灯罩→更换灯泡→切断电源→通电测试B. 切断电源→摘下灯罩→更换灯泡→通电测试C. 更换灯泡→切断电源→摘下灯罩→通电测试D. 摘下灯罩→切断电源→更换灯泡→通电测试4.（2020四川成都）关于家庭电路和安全用电，下列说法正确的是( )A. 使用验电笔时不能接触笔尾的金属体B. 电灯开关安装在零线上C. 空气开关跳闸一定是短路引起的D. 更换灯泡应先断开开关5.（2020四川自贡）一种试电笔的构造如图所示，下列说法正确的是( )A. 使用试电笔时手可以接触笔尖B. 使用试电笔时手不要接触笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体6.（2020云南）小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，他设计了如图甲所示的电路，S1和S2是单刀双掷开关，图乙是已经安装的电能表。

为保证安全用电，下列说法正确的是( )A. 若用电器消耗5 kW·h的电能，电能表的转盘转900转B. 若熔断器的熔丝熔断了，可以用铁丝代替C. a端应该接零线，b端接火线D. a端应该接火线，b端接零线7.（2020浙江杭州）图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是( )A. 电能表是测量电功率的仪器B. 断路器应该安装在Q处而不是P处C. 测电笔在插座接地孔检测时，氖管会发光D. 使用测电笔，图乙的方法错误而图丙的方法正确8.（2020辽宁沈阳）如图所示是生活中常用的一个插线板，下列分析正确的是( )A. 开关、指示灯和插孔它们之间都并联的B. 插线板的电源线使用三脚插头是为了用电安全C. 线板的塑料外壳是导体D. 我们看到指示灯发出的红光是红外线9.（2020黑龙江省齐齐哈尔）如图所示的做法中，符合安全用电原则的是( )A. 导线的绝缘皮破损，仍继续使用B. 使用电动机时，机壳没有接地C. 使用试电笔时，要用指尖抵住上端的金属帽D. 同时使用的用电器总功率过大10.（2020黑龙江省哈尔滨）下列图中不符合安全用电原则的是( )A. 使用验电笔时，手应接触笔后端的金属部分B. 人应远离断线后落地的高压线C. 电灯的开关应接在零线上D. 不用湿布擦拭正在工作的电灯11.（2020广西贵港）下列做法符合安全用电原则的是( )A. 家庭电路发生火灾时，先灭火再切断电源B. 在电线上晾晒衣服C. 有金属外壳的用电器必须要接地D. 电工师傅站在绝缘凳子，可同时接触火线和零线12．（2020广西南宁）为了避免雷电灾害，专家建议要躲进具有防雷设施的封闭式建筑物里，且不要靠近与室外有连接的导体。

——教学资料参考参考范本——【初中教育】最新全国各地中考物理题分类汇编家庭电路与安全用电新人教版word版______年______月______日____________________部门（二○一三年××市）3．“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。

下列做法中，不符合安全用电要求的是答案： BA．雷雨闪电时，不要在树下躲雨B．空调插头应选用图2中的乙C．发生触电时，首先要切断电源D．做卫生时不能用湿抹布擦插座面板（2013年××市）13．我们家庭中的电视机正常工作的电压为 V，它与家中其它用电器是连接的(选填“并联”或“串联”)．答案：13．220 并联（××市二○一三年）9. 下列三个现象: ①灯头里的两个线头相碰;②插座中的两线头相碰; ③照明电路的开关里两线头相碰。

其中可能引起保险丝熔断的是答案： BA. ①②③B. ①②C. ①③D. ②③（20xx年××市）3．“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。

下列做法中，不符合安全用电要求的是A．雷雨闪电时，不要在树下躲雨B．空调插头应选用图2中的乙C．发生触电时，首先要切断电源D．做卫生时不能用湿抹布擦插座面板（××市二〇一三年）6. 下列做法不符合安全用电的是A．在建楼房里安装漏电保护器B．组装家庭电路时将开关接在零线上C．洗衣机的金属外壳与地线相连D．使用测电笔时手指接触金属笔卡（山东省××市20xx年）9、如图6所示，关于家庭用电的操作或做法，正确的是（ B ）（××市2013年）2. 电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是：答案：CA．发现有人触电，应当先救人后断电B．使用试电笔时，不能用手接触到笔尾的金属体C．三孔插座接地线要保证良好接地D．保险丝熔断后，更换上新的保险丝就可以恢复供电．（20xx年××市）13．家庭电路的火线与零线之间的电压为▲V，考虑到用电安全，家庭电路中一般还接有▲线．答案：13．220地（××市二O一三年）29．下列说法中，不符合安全用电要求的是ＤA．三孔插座的中间插孔必须接地B．更换或维修用电器时应该切断电源C．家中尽量不同时使用多个大功率用电器D．为了方便，可以抓住导线拉出插座上的插头（××市20xx年）23．关于家庭电路，下列说法正确的是答案：DA．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多（××市二0一三年）8．关于家庭电路和安全用电，下列说法正确的是答案： CA．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联B．低于220V的电压都是安全电压C．严禁在高压线下放风筝，避免发生触电事故D．家庭电路中，开关一定要接在灯泡和零线之间(20xx年中考呼和浩特)5．下列说法不符合安全用电原则的是答案：CA.将控制电灯的开关安装在火线与灯之间B．有金属外壳的家用电器须使用三孔插座C．使用试电笔时，切记手不能接触试电笔上的金属部分D．家庭电路增添大功率用电器时，须检查导线和保险丝是否需要更换(20xx年河北省)19．关于家庭安全用电，下列说法不正确的是答案：AA．使用试电笔时，手不要接触金属笔尾B．一旦发生触电事故，应先切断电源再进行抢救C．电脑、电视机等用电器长时间待机，应切断电源D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力（××市20xx年）4．关于电现象，下列说法正确的是（）答案：BA．电流做功越多，电功率越大B．家用电器的金属外壳要接地C．同种电荷相互吸引，异种电荷相互排斥D．导体中没有电流通过时，导体就没有电阻（2013年××市）(2)(2分)如上图所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是______________________________答案：11、（1）3.33 （2分）（2）在插头和插座之间没有安装接地导线（2分）(20xx年福建省××市)8.生活中掌握一些安全用电常识很有必要，下列做法中正确的是 AA.更换灯泡时要先切断电源B.用电器失火时，先用水灭火，再切断电源C.将湿衣服直接晾在输电线上D.发现有人触电时直接用手将触电者拉开18.图15为家庭电路的组成，其中接入①的用电器和②为联，②和③为联。

中考真题物理复习试题分类汇编--家庭电路附参考答案9．【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。

9．220；并联；电能。

9、【10年上海毕业】教室内日光灯正常工作的电压为 （1） 伏，日光灯与电风扇之间是（2） 连接的（选填“串联”或“并联”），学校每月的耗电量用 （3） 表测量。

8．【10昆明】小茜家新购住房刚装修完毕，家中部分照明电路如图2所示。

验收工程时，小茜闭合了开关S （家中其他用电器均处于断开状态），白炽灯L 亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

她断开开关S ，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）A ．测试两孔时测电笔都发光B ．测试两孔时测电笔都不发光C ．只有测试左面的孔时测电笔才发光D ．只有测试右面的孔时测电笔才发光3、【10年大理】随着人们生活水平的提高，家用电器不断增多，为了安全用电，以下措施中正确的是A ．更换保险丝时，越粗越好B ．发现有人触电，立即直接用手将其拉离电源C ．家庭电路中，利用测电笔可以辨别火线和零线D ．及时将生活垃圾、废旧电池装在一起，丢入垃圾桶5. 【10楚雄州】 以下说法正确的是A. 以地球同步通讯卫星为参照物，地球是运动的B. 超导技术可应用于电饭锅和远距离输电线C. 色光的三原色是红、黄、蓝D. 发现有人触电时，应首先切断电源16. 【10楚雄州】 在家庭电路中，火线与零线之间的电压是 V ，控制电灯的开关应当和电灯 联，电灯和其他用电器应当 联。

15、【10云玉溪】人体安全电压不高于36V ，当通过人体的电流接近 30 mA 时就会有生命危险。

据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。

3．【10云昭通】当发现有人触电，其中正确的做法是 ( )A ．立即去找电工B ．立即切断也源C ．立即直接用手把人拉开D ．立即直接用手把电线拉开11．【10年北京】小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。

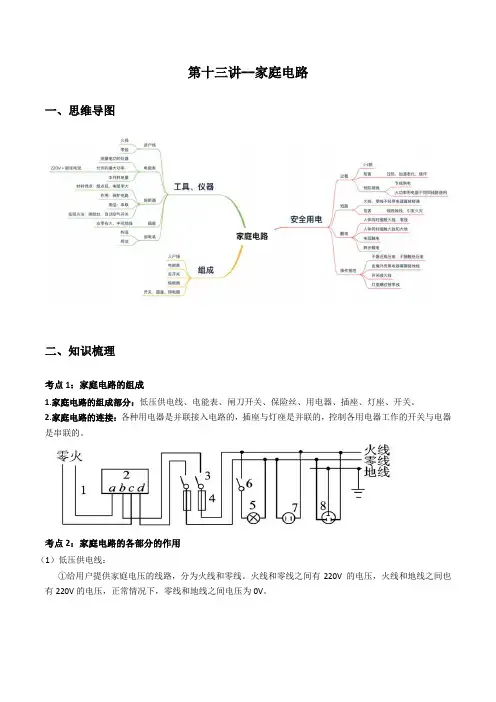

第十三讲--家庭电路一、思维导图二、知识梳理考点1：家庭电路的组成1.家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

考点2：家庭电路的各部分的作用（1）低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。

（2）电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U是：额定电压；所标的电流I是：允许通过的最大电流；UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏。

（3）闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线。

（4）熔断器（封闭管式熔断器、插入式熔断器）①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。

②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

③连接：与所保护的电路串联，且一般只接在火线上。

④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑤规格：越粗额定电流越大。

（5）断路器① 作用：当电路过载或短路使电路中电流过大时，能自动切断电路，从而起到的保护作用。

可手动合上或 切断。

相当闸刀开关和熔断器两个原件的作用。

② 断路器的接法：接在火线上。

③工作原理：当电路发生短路或过载时，电路中的电流过大，双金属片被过大电流过度加热，两金属片受热膨胀，但由于膨胀程度不同，造成金属片弯曲，顶撞锁簧装置，在弹簧弹力作用下，接触断开，电路切断。

（6）插座：① 作用：连接家用电器，给可移动家用电器供电。

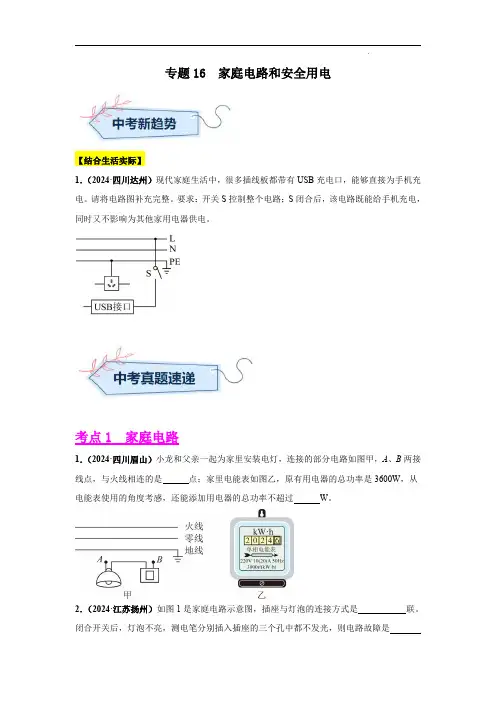

专题16家庭电路和安全用电【结合生活实际】1．（2024·四川达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。

请将电路图补充完整。

要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。

考点1家庭电路1．（2024·四川眉山）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过W。

2．（2024·江苏扬州）如图1是家庭电路示意图，插座与灯泡的连接方式是联。

闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是断路。

家用电能表如图2所示，能接入电路中用电器的最大总功率为W。

若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是J。

3．（2024·上海）家庭电路中的冰箱和空调是连接的（选填“串联”或“并联”），标有“220V100W”的电器正常工作时，两端的电压为V，当此电器正常工作2小时，耗电为度。

4．（2024·四川广安）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中。

5．（2024·四川遂宁）图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标注在图中相应括号内（火线用“L”表示，零线用“N”表示）。

6．（2024·山东烟台）如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完整。

7．（2024·河南）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高温挡、低温挡的切换。

她结合所学知识进行了研究。

额定电压220V高温挡功率2000W低温挡功率800W（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。

插入插座后，就将电暖器的金属外壳与家庭电路的线相连，可防止漏电时对人造成伤害。

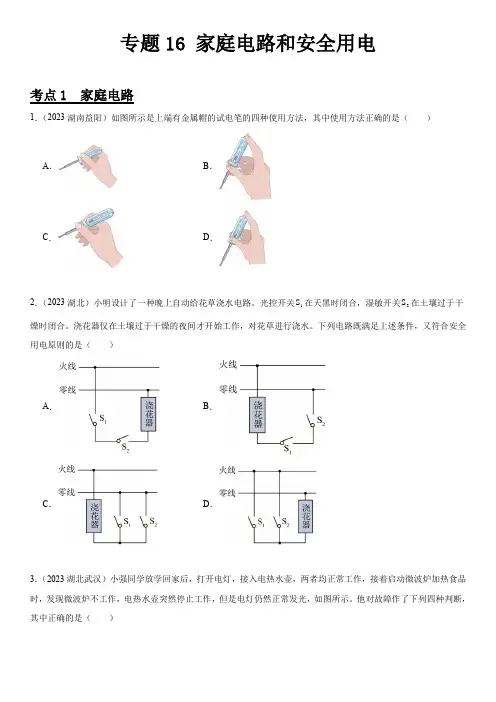

专题16 家庭电路和安全用电考点1 家庭电路 1．（2023湖南益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ） A ． B ．C ．D ．2．（2023湖北）小明设计了一种晚上自动给花草浇水电路。

光控开关1S 在天黑时闭合，湿敏开关2S 在土壤过于干燥时闭合。

浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。

下列电路既满足上述条件，又符合安全用电原则的是（ ） A ． B ．C ．D ．3．（2023湖北武汉）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。

他对故障作了下列四种判断，其中正确的是（ ）A．零线上ab间断路B．零线上bc间断路C．微波炉所在支路be间短路D．电热水壶所在支路cd间短路4．（2023湖南郴州）小敏同学按下面的电路图连接了一个模拟家庭电路。

开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。

针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（）A．小华说：保险丝是用电阻较大、熔点较高的材料制成的B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的C．小丽说：插座无法正常工作，原因可能是cd间断路D．小潇说：插座无法正常工作，原因可能是ab间断路5．（2023四川眉山）家庭电路中电视机和电灯的连接方式是联的，控制电灯的开关应接在线上。

6．（2023四川广安）丽丽发现奶奶家常用的电风扇上容易布满灰尘，主要是因为旋转的扇叶与空气发生摩擦，使其带了电，说明带电体具有吸引的性质。

家庭电路中，电风扇与其它家用电器是联的。

7．（2023甘肃金昌）如图所示为发光二极管（简称LED），当电流从较长的引脚流入时，发光二极管和小灯泡都发光；当电流从较短的引脚流入时，发光二极管和小灯泡都不发光，根据上述实验现象判断，两种情况下LED的电阻（选填“相同”或“不相同”），其额定电压通常都比较小，在家庭电路中需要与其它用电器（选填“串联”或“并联”）才能正常工作。

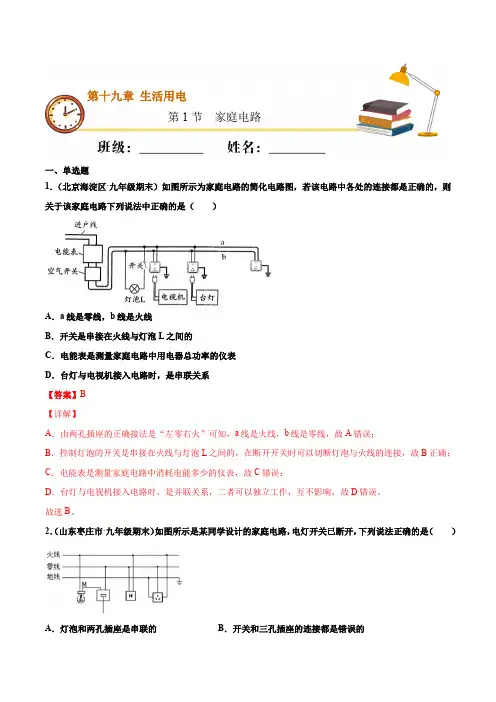

第十九章生活用电第1节家庭电路一、单选题1．（北京海淀区·九年级期末）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A．a线是零线，b线是火线B．开关是串接在火线与灯泡L之间的C．电能表是测量家庭电路中用电器总功率的仪表D．台灯与电视机接入电路时，是串联关系【答案】B【详解】A．由两孔插座的正确接法是“左零右火”可知，a线是火线，b线是零线，故A错误；B．控制灯泡的开关是串接在火线与灯泡L之间的，在断开开关时可以切断灯泡与火线的连接，故B正确；C．电能表是测量家庭电路中消耗电能多少的仪表，故C错误；D．台灯与电视机接入电路时，是并联关系，二者可以独立工作，互不影响，故D错误。

故选B。

2．（山东枣庄市·九年级期末）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A．灯泡和两孔插座是串联的B．开关和三孔插座的连接都是错误的C．试电笔接触M点，氖管不发光D．试电笔插入两孔插座的左孔，氖管发光【答案】B【详解】A．灯泡与两孔插座是并联，故A选项错误；B．开关应该接在火线与灯泡之间，故开关连接错误，三孔插座的连接方式是左零右火中接地，故B选项正确；C．试电笔接触M点，氖管发光，故C选项错误；D．试电笔插入两孔插座的左孔，接的零线，故氖管不发光，故D选项错误。

故选B。

3．（2019·济南高新区第一中学九年级期中）如图是小明家部分用电器连接情况的示意图，由此可知他家的电灯和开关、电烤箱、电吹风、电脑之间的连接方式是（）A．电灯与灯的开关串联，电烤箱、电吹风、电脑之间是并联B．电灯与灯的开关串联，电烤箱、电吹风，电脑之间是串联C．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是并联D．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是串联【答案】A【详解】串联电路的特点是各用电器同时工作，互相影响。

并联电路的特点是各用电器可单独工作，互不影响。

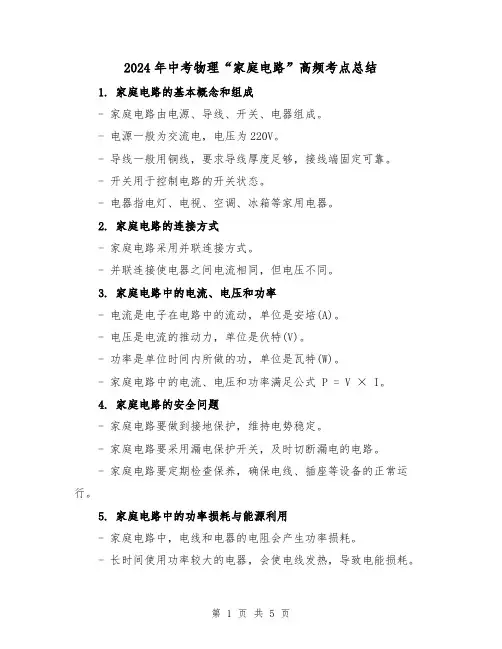

2024年中考物理“家庭电路”高频考点总结1. 家庭电路的基本概念和组成- 家庭电路由电源、导线、开关、电器组成。

- 电源一般为交流电，电压为220V。

- 导线一般用铜线，要求导线厚度足够，接线端固定可靠。

- 开关用于控制电路的开关状态。

- 电器指电灯、电视、空调、冰箱等家用电器。

2. 家庭电路的连接方式- 家庭电路采用并联连接方式。

- 并联连接使电器之间电流相同，但电压不同。

3. 家庭电路中的电流、电压和功率- 电流是电子在电路中的流动，单位是安培(A)。

- 电压是电流的推动力，单位是伏特(V)。

- 功率是单位时间内所做的功，单位是瓦特(W)。

- 家庭电路中的电流、电压和功率满足公式P = V × I。

4. 家庭电路的安全问题- 家庭电路要做到接地保护，维持电势稳定。

- 家庭电路要采用漏电保护开关，及时切断漏电的电路。

- 家庭电路要定期检查保养，确保电线、插座等设备的正常运行。

5. 家庭电路中的功率损耗与能源利用- 家庭电路中，电线和电器的电阻会产生功率损耗。

- 长时间使用功率较大的电器，会使电线发热，导致电能损耗。

- 节约用电，合理使用电器，可减少功率损耗和能源浪费。

6. 家庭电路中灯泡的使用- 家庭电路中常用的灯泡是白炽灯和节能灯。

- 白炽灯的工作原理是电流通过灯丝产生光热。

- 节能灯采用荧光粉发光的原理，比白炽灯更节能。

7. 家庭电路中电路图的初步认识- 电路图是用符号代替电器和导线的图示方法。

- 通过电路图可以清楚地了解电路的连接关系。

8. 简单的电器的使用与维修- 连接家庭电路前，应确保电器的插头和插座接触良好。

- 对于故障电器，应先切断电源后进行修理。

9. 家庭电路中电器的功率- 电器功率越大，工作时消耗的电能越多。

- 电器的功率与其电流和电压之间有一定的关系。

10. 家庭电路中电路的测量- 测量电路的电流、电压和电阻需要使用万用表。

- 测量之前要选择合适的量程和测量方式。

19.1 家庭电路高频易错同步题精选【高频考点精讲】一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保险装置、电灯和插座等。

①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线。

②电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线金湖后首先接到电能表上。

③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。

④保险装置：通常安装在总开关的后面。

熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。

现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。

找出电路故障后，重新闭合空气开关。

⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。

火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。

2、试电笔（1）作用：辨别火线和零线（2）结构：试电笔分钢笔式和螺丝刀式两种（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。

当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。

3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。

由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V时，根据欧姆定律可计算出电流约为0.2mA，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。

第20讲 家庭电路本讲重点考查家庭电路的正确连接方式，家庭电路中电流过大的原因，安全用电的原则等，是中考的必考内容，难度不高，题型多以选择题、填空题、作图题、简答题的形式出现．家庭电路的组成1.家庭电路组成示意图：【提示】 (1)现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝．(2)使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体．(3)将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故．家庭电路中电流过大的原因1．原因(1)发生____．由公式I ＝U/R 可知，此时电路中的电流大．(2)电路中同时使用的用电器______过大．由公式I ＝P/U 可知，此时电路中的电流大．2．危害使保险丝熔断(或总开关断开)，导致家庭电路供电中断．触电【提示】 为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线．命题点1 家庭电路连接(·黔东南)如图所示，用笔画线代替导线将部分家庭电路连接完整．点拨：根据灯泡和三孔插座的接法连接电路：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的上孔接地线；左孔接零线；右孔接火线．1．(·滨州)如图所示的家庭电路中，有两个器件连接错误，它们是( )A ．闸刀开关和带开关的灯泡B ．带开关的灯泡和带熔丝的二线插座C ．带开关的灯泡和三线插座D ．闸刀开关和三线插座2．(2015·遂宁)图是家庭电路的一部分示意图，请用笔画线代替导线把该电路连接完整并且使之符合安全用电的要求．(开关只控制电灯)3．(2015·南昌)如图所示，是部分家庭电路的示意图，请将各电器件正确连入电路中．命题点2 安全用电原则(2015·铜仁)关于安全用电，以下说法正确的是( )A ．在家庭电路中，开关既可以接在火线上也可以接在零线上B ．站在干木凳上一手接触火线，一手接触零线会造成触电事故C ．三脚插头上与用电器金属外壳相连的脚是多余的D ．雷雨天可以在大树下避雨点拨：控制电灯的开关接在火线上是为了防止换电灯时触电；火线和零线间有220 V 的电压，同时接触会触电；与用电器金属外壳相连的线是接地保护，预防触电；雷雨天里，大树也是很好的导体，电会沿大树到地底下释放掉，所以雷雨天在大树下避雨很危险．4．(2015·黔南)关于安全用电，下列说法不正确的是( ) A ．使用测电笔辨别火线时，手要接触笔尾的金属电极 B ．插座中的两个线头接触会出现短路现象C ．家庭电路中的空气开关跳闸后，直接合上空气开关就可以了D ．家庭电路中，控制各个灯的开关都要安装在火线上5．(2015·南宁)在图的做法中，符合安全用电原则的是( )A.在电线上晒湿 衣服B.使用绝缘皮破损的插头C.同时使用大功率的用电器D.不靠近高压电6．(2015·哈尔滨)下列对应图示的做法，不符合安全用电与保护原则的是( )A．同时将双手分别接触裸露的火线和零线B．远离有此标志的设备C．雷雨天不在树下避雨D．家庭电路中安装熔断器7．(2015·六盘水)造成家庭电路中保险丝熔断的原因：一是总功率过大，二是______．在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应______．一、选择题1．(·铜仁)电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是( )A．家中安装照明电路时，开关接在零线上B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C．家庭电路中电流过大的原因，一定是电路中某处短路D．在山区遇雷雨时，可以靠在岩壁或大树下避雨2．(2015·河池)关于安全用电，下列说法正确的是( )A．尽可能使用一个插座让多个大功率用电器同时工作B．使用试电笔时，手不要接触笔尾的金属体C．发现有人触电，应该迅速用手将他拉开D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换3．(2015·自贡)电为我们的生活带来了好多方便之处，但我们也要注意在用电过程中的安全问题．下面有关家庭安全用电的说法中，错误的是( )A．电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座B．电灯开关应该连在灯泡与火线之间，这样在检修灯泡时才不易发生触电事故C．如果电线较粗的话，我们可以在裸露的电线上晒衣服D．家里如果有较大功率的用电器，尽量不要同时使用，以免引起电线燃烧而引发火灾4．(·山西)如图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后电灯与电冰箱是串联的B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电5．(2015·龙东)如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220 V40 W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定( )A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路6．(2015·南京)如图所示，在接线柱A、B间接入导线(其材料为普通铜丝)，在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是( )A．导致熔丝熔断的原因是电路中电流过大B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流C．熔丝熔断，但灯泡依然完好D．用铜代替熔丝不符合安全用电的原则二、填空及简答题7．(2013·毕节)我国家庭电路中，火线与零线之间电压为______V，为了避免电流过大发生事故，在电路中需要安装保险盒保护电路，保险盒应串联在______线上，保险盒中保险丝能自动熔断是利用了电流的______效应．8．(2015·沈阳)下面是有关生活用电的描述，请将空白处补充完整：(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的______(填“火”“零”或“地”)线相连，防止发生触电事故．(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过____(填“大”或“小”)，家庭电路中的________会自动断开，切断电路，起到保护电路的作用．9．(2015·茂名)如图甲所示的两种使用测电笔的方法，正确的是______．如图乙所示是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是______．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路______，使空气开关跳闸．10．(2015·长沙)在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的______相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如果电路出现故障，甲、乙两种使用方法中，正确的是______．11．(2015·毕节)洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条线标有“E”，标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措．12．(2015·黔东南)在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾．这是为什么？13．(·黔西南)安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议．三、作图题14．(·毕节)请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．15．(2015·广东)图中甲是插线板，请将乙图的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压．参考答案考点解读考点1 2.220 零火线零线电能低大大不能不能并串考点2 1.短路总功率考点3火避雷针切断电源不接触不靠近各个击破例1题组训练1.C 2.3.例2 B题组训练4．C 5.D 6.A 7.短路接地整合集训1．B 2.D 3.C 4.B 5.B 6.B 7.220 火热8.(1)地 (2)大空气开关9.A C 短路10.外壳甲11.三孔插座的左端接零线，右端接火线，中间接地线，有金属外壳的电器与三孔插座相接时，用电器的金属外壳就接地了，这样可以防止金属外壳带电，造成触电事故，所以第三条标有“E”的导线与用电器的外壳相连，地线的作用是一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故；由生活经验可知，节约用电的措施有：养成人走灯灭的好习惯，使用节能灯具，不要让电视机长时间处于待机状态等．12.在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，∵导线连接处与导线串联在电路中，∴通过的电流相等、通电时间相等，∵Q＝I2Rt，∴连接处产生的热量较多，往往比别处更容易发热，加速老化，甚至引起火灾．13.如果家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，即电路中电流过大造成的，即有两种可能，即短路或总功率过大；建议：大功率用电器不能同时使用．14.15.第8讲 机械运动本讲内容近两年来在贵州中考里大多出现在填空题、作图题、计算题里，主要考查学生对长度和时间的测量、对运动相对性的理解、作出速度时间图像、速度公式的简单计算和应长度 时间及其测量1．长度的测量 nm=10【提示】 当刻度尺的零刻度线磨损时，可使某整数刻度线对齐物体一端，然后另一端的刻度值减去这一整数刻度值，就得出测量物体的长度了． 2．时间的测量运动和静止的相对性【提示】 参照物不能选定研究对象本身，否则研究对象永远是静止的．运动快慢的描述——速度或速度与时间成反比．在这种情况下，速度与路程和时间无关；(2)全程的平均速度不是各段平均速度的算术平均值．命题点1 运动和静止的相对性(2015·贵阳)滑板是一种深受青少年喜爱的极限运动，如图所示，一位运动员脚踩滑板高高跃起，在此过程中以滑板为参照物，运动员是________的．运动和静止是相对的，描述一个物体的运动，要找另一个假设不动的物体作为参照物(参照物可以是运动的)，一个物体相对于参照物位置变化了就是运动的，位置没有变化，就是静止的．1．(2015·安顺)妈妈用电动自行车送小婷上学，途中妈妈提醒小婷“坐好，别动！”．这个“别动”的参照物是( )A．电动自行车上的座位B．路旁的树木C．迎面走来的行人D．从旁边超越的汽车2．(2015·六盘水)为了响应“低碳生活”，小明每天骑自行车上学，他看到路边的小树向后“飞过”．则他选择的参照物是( )A．树B．地面 C．旁边的山 D．自行车3．(·黔西南)当你坐在一辆行驶的汽车中，看到前面另一辆车后退是以______为参照物；突然感觉汽车座椅的靠背在向前推你，这时所坐的车在做________运动．4．(2013·贵阳)当我们坐在沿直线行驶的公共汽车上，看到一辆与我们并列同向行驶的自行车正在向后“退去”，这是我们以________作为参照物的缘故．相对地面，两车行驶速度大的是________．命题点2 速度图像的理解与应用(2015·乐山)甲、乙两车在公路上，分别从P、Q两点同时同向运动，它们的s—t图像(路程—时间图像)如图所示，经过4 s甲、乙相遇．甲、乙的速度分别为v甲、v乙，P、Q间的距离为s，则( )A．v甲＞v乙，s＝16 m B．v甲＞v乙，s＝8 mC．v甲＜v乙，s＝16 m D．v甲＜v乙，s＝8 m图像主要有路程图像和速度图像两种．路程图像中，如果图像是一根斜的直线，则物体做匀速直线运动，倾斜度越大，表示速度越大；如果图像是一根平行于时间轴的直线，则表示物体静止．速度图像中，如果图像是一根倾斜的直线，则物体作匀变速直线运动；如果图像平行于时间轴，则表示物体做匀速直线运动．5．(2015·安顺)重为120 N的物体在80 N的水平拉力作用下向右做匀速直线运动，如图甲所示．物体运动距离(s) －时间(t) 图像如图乙所示．物体受到的摩擦力是________N，运动的速度是________m/s.6．(2015·衡阳)课外活动时，小明和小华均在操场上沿直线跑道跑步训练．在某次训练中，他们通过的路程和时间变化的图像如图所示，则下列说法正确的是( )A ．两人都做匀速直线运动B ．两人都不是做匀速直线运动C ．前2 s 内，小华跑较快D ．全程中，小华的平均速度大于小明的平均速度 命题点3 速度的计算(2015·遵义)今年5月25日，中国茶海山地自行车赛第一站在遵义市风冈县的田坝茶山开赛．来自遵义市绥阳县的选手余光伟在150名精英选手中以1 h 09 min 34 s 的成绩夺得30 km 茶海赛道冠军．在比赛过程中，以余光伟骑行的自行车为参照物；他是________的；以地面为参照物，他在整个赛程中的平均速度为______m/s(计算结果保留两位有效数字)．平均速度等于路程除以通过这段路程所用的时间，速度的平均值不等于平均速度，求平均速度要用公式v ＝st进行求解．7．(2015·铜仁)6月16日铜仁南站至贵阳的高速列车正式通车，高速列车的平均时速为300 km/h ，从铜仁南站到贵阳只需要72分钟，则铜仁南站到贵阳的路程是________km ，坐在行驶的高速列车中的乘客以他坐的车厢为参照物，乘客是________的．8．(2013·安顺)小明在体育毕业考试中，50 m 跑的成绩是8.0 s ，它的平均速度是______m/s ；在4×100 m 接力赛中，为了保证交接棒顺利进行，交接棒时两运动员要尽可能做到________．9．(2013·铜仁)在物理学中，我们用________表示物体运动的快慢；铜仁到大龙的高速公路长大约60 km ，客车行驶的时间大约50分钟，则客车的平均速度大约是________m/s.命题点 测量平均速度平均速度等于物体经过的路程除以通过这段路程所对应的时间，所以平均速度是粗略描述物体运动快慢的物理量，测量平均速度时，需要测量路程s 和对应的时间t(在时间t 内物体某段时间可能处于加速、减速、静止状态)，再根据v ＝st求出平均速度．(·毕节)某物理兴趣小组利用带有刻度的斜面、小车和秒表“测量小车的平均速度”，如图所示，图中显示他们测量过程中小车在甲、乙、丙三个位置及其对应时间的情形，显示时间的格式是：“时：分：秒”．(1)请根据图示完成下表：(2)某同学计算甲至丙这个过程的平均速度，采用了下列两种方法计算： 方法1：v 3＝s 3t 3；方法2：v 3＝(s 1t 1＋s 2t 2)÷2.以上两种方法正确的是：________(填“方法1”或“方法2”)．甲至丙的平均速度是________m/s.(3)分析表中数据，小车全程________(填“是”或“不是”)做匀速直线运动．(4)要使小车的平均速度增大，可采取的方法有__________________(写出一种即可)．平均速度粗略描述物体在某段路程或者某段时间内运动快慢，测平均速度只需要测出路程和通过这段路程所花的时间，平均速度等于路程除以时间，即v ＝st ，根据速度公式变形，可以求解路程和时间．(5)如图是苹果下落过程中拍摄的频闪照片，相机每隔0.1 s 曝光一次，由此可判断苹果的运动是________(填“匀速”或“变速”)运动．照片上A 与B 的间距所对应的苹果的实际运动路程为57 cm ，则苹果在这段路程上的平均速度是________m/s.一、选择题1．(2013·六盘水)新型飞机研制都需要进行“风洞”试验，将飞机放在风洞中固定不动，让模拟气流迎面吹来，便可以模拟空中的飞行情况．此时飞机里的飞行员感觉飞机在飞行，则所选的参照物是( )A ．飞机B ．模拟气流C ．地面D ．飞行员2．(2015·益阳)《龟兔赛跑》新篇：兔子和乌龟自从上次赛跑后，成了好朋友，于是在以后的旅行中，陆地上兔子背着乌龟跑，在水中乌龟驮着兔子游，兔子和乌龟因此都走得更快更远了，实现了共赢．当兔子背着乌龟在陆地上奔跑时，下列说法正确的是( )A ．以兔子为参照物，乌龟是运动的B ．以乌龟为参照物，兔子是运动的C ．以地面为参照物，乌龟是静止的，兔子是运动的D．以地面为参照物，乌龟和兔子都是运动的3．(2015·安徽)小明利用最小分度值为1 mm的刻度尺测量一个物体的长度，三次测量的数据分别为2.35 cm、2.36 cm、2.36 cm，则测量结果应记为( )A．2.36cm B．2.357 cmC．2.35 cm D．2.4 cm4．(2015·滨州)如图记录了甲、乙两辆汽车在平直公路上行驶时，在某段时间内的运动过程．关于甲、乙两车的运动情况，说法错误的是( )A．前10 s内甲车运动的路程大于乙车运动的路程B．乙车到达600 m处所用时间大于甲车到达此处所用时间C．乙车在做匀速直线运动D．甲、乙两车在40 s内的平均速度相同5．(2015·成都)据新华社报道，年8月20日上午，青奥会赛艇女子双人单桨比赛的最终“奖牌榜”出炉，四川选手罗雅丹与队友潘婕合作，以3分37秒52的成绩获得银牌．赛程全长2 000米，图所示为她们在比赛中的情境．下列四个速度中，比她们的平均速度大的是( )A．5 m/s B．10 m/s C．5 km/h D．10 km/h6．( 2015·玉林)一辆汽车在平直的公路上行驶了120 km的路程，前半段路程的平均速度为60 km/h，后半段路程的平均速度为40 km/h.则汽车行驶这120 km( ) A．所用时间为2.4 h B．所用时间为2.6 hC．平均速度为48 km/h D．平均速度为50 km/h7．(2015·聊城)如图为“测量物体运动的平均速度”的实验，图中停表的示意图分别表示小车通过斜面A、B、C三点的时刻，B点是全程AC的中点．小车从A点运动到C点的过程中，以下说法正确的是( )A．以木块为参照物，小车是静止的B．小车对斜面的压力就是小车的重力C．小车AB段运动所用时间与BC段运动所用时间相等D．小车AC段的平均速度大于AB段的平均速度8．(·泰安)如图，沿同一条直线向东运动的物体A、B，其运动相对同一参考点O的距离s随时间t变化的图像，以下说法正确的是( )①两物体由同一位置O点开始运动，但物体A比B迟3 s才开始运动；②t＝0时刻，A 在O点，B在距离O点5 m处；③从第3 s开始，v A＞v B，5 s末A、B相遇；④5 s内，A、B的平均速度相等．A．只有①④正确 B．只有③④正确 C．只有①③正确 D．只有②③正确二、填空题9．(2015·张家界)如图所示，用刻度尺测量物体的长度，读数时视线正确的是________(填“A”或“B”)，测出该物体的长度是________cm.10．(2015·重庆)重庆高速路网全面推行区间测速以来，车辆超速行驶得到了一定遏制．如图所示，一辆小汽车进入测速路段后，乘客发现测速提示牌往后退，他是以________为参照物．测速设备测得小汽车在通过9.45 km的测速区间用时270 s，其平均速度为________km/h.根据该路段限速100 km/h的规定，该车驾驶员受到了相应处罚．11．(2013·毕节)毕节飞雄机场的建成将加快我市与全国各地的交流与合作，若一飞机在飞雄机场着陆后，滑行了600 m才停下来，用时20 s，则飞机在滑行过程中的平均速度是________m/s；滑行过程中，飞机座位上的乘客相对于飞机是________(填“运动”或“静止”)的；飞机在关闭发动机后仍能滑行一段距离，是由于________的缘故．12．(·安顺)如图是一小球从A点沿直线运动到F点的频闪照片，若频闪照相机每隔0.2 s闪拍一次，分析照片可知：小球从A点到F点共运动了______cm的路程，小球从B 点到F点的平均速度为________m/s.13．(2013·遵义)遵义市正在建设“宜居、宜业、宜游”的三宜城市，为了宜游，正在加快建设遵义到赤水的高速公路．“遵赤”高速由三段组成；已建成的遵义到白腊坎30 km，设计最大时速100 km/h，白腊坎到仁怀60 km，设计最大时速80 km/h；正在建设的仁怀到赤水160 km，设计最大时速80 km/h.我们坐在汽车里行驶在高速公路上，看到周围的景物向后退去，这是以________为参照物来描述的，若遵赤高速全程通车后，按规定时速行驶，从遵义到赤水最快需________．三、实验探究题14．(·十堰)在“测平均速度”的实验中(如图)，选择较小坡度的斜面，是为了便于测量________．让小车从斜面的A点由静止开始下滑，测出小车到达B点的时间为1.6 s．则AB段的路程s AB＝______cm(估读到分度值的下一位)，小车在AB段的平均速度为________cm/s.如果在某次测量中小车过了B点才停止计时，测得AB段的平均速度v AB会偏________．四、解答题15．(2011·黔南)从都匀到瓮安120 km.一辆小车以60 km/h的速度行驶3/4的路程后，又以40 km/h的速度行驶完后1/4的路程．求：(1)这辆小车从都匀到瓮安的时间？(2)这辆小车从都匀到瓮安的平均速度是多少km/h?参考答案考点解读考点1 1.刻度尺 2.s 60 60 3.精密考点2位置参照物考点3通过的路程所用的时间路程不变不相等各个击破例1静止题组训练 1.A 2.D 3.自己加速 4.公共汽车公共汽车例2 D题组训练 5.80 0.2 6.C例3静止7.2题组训练7.360 静止8.6.25 速度接近9.速度20实验突破例(1)26 4 (2)方法1 0.15 (3)不是(4)增大斜面倾斜程度拓展训练(5)变速 1.9整合集训1．B 2.D 3.A 4.C 5.B 6.C 7.D 8.D 9.B 1.35 10.汽车(自己) 12611.30 静止惯性12.12.50 0.15 13.汽车 3.05 h 14.时间40.0 25 小15.(1)汽车以60 km/h的速度行驶了3/4路程所用的时间t＝3/4×120 km÷60 km/h ＝1.5 h，以40 km/h的速度行驶了1/4路程所用的时间t′＝120 km÷4÷40 km/h＝0.75 h，所以总时间t总＝t＋t′＝1.5 h＋0.75 h＝2.25 h；(2)这辆小车从都匀到瓮安的平均速度是v＝s/t总＝120 km/2.25 h＝53.33 km/h.。

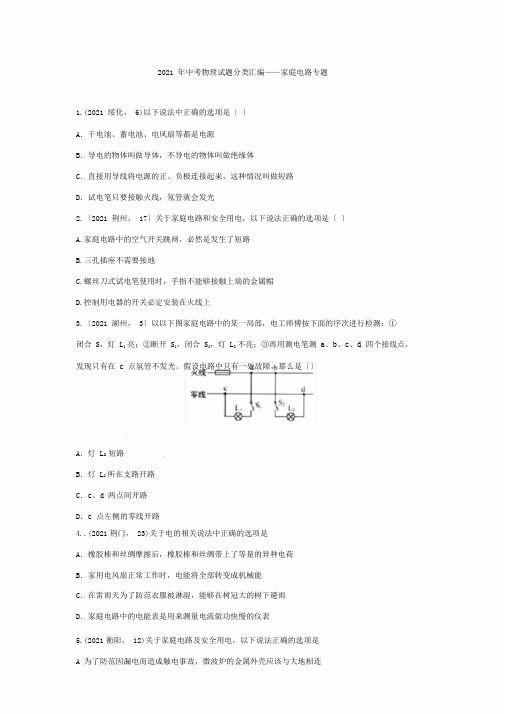

2021 年中考物理试题分类汇编——家庭电路专题1.(2021 绥化， 6)以下说法中正确的选项是〔〕A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．试电笔只要接触火线，氖管就会发光2.〔2021 荆州， 17〕关于家庭电路和安全用电，以下说法正确的选项是〔〕A.家庭电路中的空气开关跳闸，必然是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时，手指不能够接触上端的金属帽D.控制用电器的开关必定安装在火线上3.〔2021 湖州， 3〕以以下图家庭电路中的某一局部，电工师傅按下面的序次进行检测：①闭合 S，灯 L1 亮；②断开 S1，闭合 S2，灯 L2 不亮；③再用测电笔测a、b、c、d 四个接线点，发现只有在c 点氛管不发光。

假设电路中只有一处故障，那么是〔〕A．灯 L2 短路B．灯 L2 所在支路开路C．c、d 两点间开路D．c 点左侧的零线开路4..(2021荆门， 23)关于电的相关说法中正确的选项是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转变成机械能C．在雷雨天为了防范衣服被淋湿，能够在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表5.(2021衡阳， 12)关于家庭电路及安全用电，以下说法正确的选项是A 为了防范因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B. 使用试电笔时，手指不能够接触笔尾金属体，省得发生触电事故C 为了防范触电，必定把用电器的开关接在零线上D. 家庭电路中，空气开关跳闸必然是由于电路发生了短路6〔. 2021 株洲，3〕在家庭电路中，必然不会惹起总开关〔带有漏电保护器〕跳闸的是〔〕A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器7.〔2021 随州， 4〕随州市洛阳镇洛畈村在自来水开通从前，陈大爷家从水井里抽水供自家饮用。

2021年全国物理中考题分类汇编19—《家庭电路》一、单选题1.(2021·黑龙江省齐齐哈尔市)如图所示的做法中符合安全原则的是()A. 用湿抹布擦发光的灯泡B. 发现有人触电迅速切断电源C. 用手指触碰插座的插孔D. 多个大功率用电器同时用一个插座2.(2021·广西壮族自治区贺州市)如图所示,以下为安全用电知识常见的例子,其中说法不正确的是()A. 使用测电笔时,要用指尖抵住上端的金属帽B. 不靠近高压带电体C. 绝缘皮破损插头也可以使用D. 洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的3.(2021·北京市)电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。

安全用电是每一位公民的必备素养。

下列做法中不符合安全用电原则的是()A. 在家庭电路中安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 不接触低压带电体,不靠近高压带电体D. 及时更换达到使用寿命的插座、导线和家用电器4.(2021·河南省)“安全用电,警钟长鸣”,下列做法符合安全用电要求的是()A. 手机充电器长期插在插座上B. 用湿布擦拭工作的台灯C. 用电器着火时立即用水浇灭D. 人触电时立即切断电源5.(2021·吉林省)关于家庭电路和安全用电,下列说法正确的是()A. 家庭电路中,电能表是测量家用电器总功率的仪表B. 家庭电路中,家用保险丝熔断后可用铁丝或铜丝代替C. 雷雨天气可以站在大树下避雨D. 发生触电事故时,不能用手去拉,应先切断电源再进行抢救6.(2021·广东省深圳市)下列有关安全用电的说法正确的是()A. 微波炉可以通过双孔插座接入家庭电路B. 在高压线附近放风筝C. 使用试电笔时接触笔尾金属体D. 教室总开关跳闸,一定是电路出现了短路7.(2021·内蒙古自治区通辽市)如图是某家庭电路的一部分,下列说法正确的是()A. 电冰箱接入三孔插座后其外壳与零线相连B. 断开开关S时,用试电笔接触A点氖管发光,接触B点氖管不会发光C. 闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路D. 保险丝烧断后可用铜丝代替8.(2021·黑龙江省七台河市)将电灯、开关和插座接入家庭电路中,如图各电路图接线正确的是()A. B.C. D.9.(2021·山西省)“安全用电,珍爱生命”是公民应有的安全意识。

最新中考物理真题专题汇编：家庭电路命题点1家庭电路与安全用电【命题趋势】①命题时多以实际生活为背景结合家庭电路的知识一起考查，在选择题和填空题中考查较多；②涉及的主要考点有：家庭电路的组成和连接；安全用电常识；测电笔的正确使用；触电事故的判断及处理；三孔插座、三脚插头(接地)；③考题一般比较简单，但是由于记忆、判断不清而容易出错，所以在复习时一定要重视家庭电路连接和安全用电原则要求．【归纳整理】安全用电原则：①不靠近高压带电体(室外高压线、变压器旁)，不接触低压带电体；②不用湿手扳开关，插入或拔出插头；③安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电源；④禁止用铜丝代替保险丝，禁止用橡皮胶布代替电工绝缘胶布；⑤在电路中安装触电保护器，并定期检验其灵敏度；⑥下雷雨时，不使用收音机、录像机、电视机，且拔出电源插头，拔出电视机天线插头，暂时不使用电话，如一定要用，可用免提功能；⑦严禁私拉乱接；⑧有人触电或家庭电路发生火灾要立即切断电源，绝对不能直接救人或用水来扑灭火源．1. ( 绥化8题3分)随着生活水平的不断提高，用电设备的使用越来越多，消除用电安全隐患，人人有责．关于安全用电，下列做法中正确的是()第1题图A. 在电线上晾衣服B. 同时使用多个大功率用电器C. 电冰箱的外壳接地D. 导线破损仍继续使用2. ( 陕西5题3分)下列符合安全用电的做法是()A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 家庭电路出现故障，断电后进行检修C. 将开关接在家庭电路的零线上D. 拔插头时用手直接拽插头上的电线3. ( 北京9题3分)关于安全用电，下列做法中正确的是()A. 更换灯泡时先断开电源开关B. 在高压线下放风筝C. 家用电器电线绝缘皮破损了仍继续使用D. 用湿布擦拭正在工作的电视机4. ( 随州24题3分)图中有关家庭电路的连接完全正确的是()5. ( 宜昌15题2分)电工维修电路有时需要带电操作，如图所示．以下操作不会．．发生触电事故的是()第5题图A. 甲站在绝缘凳上同时接触火线和零线B. 乙站在绝缘凳上仅接触火线C. 丙站在地上仅接触火线D. 丁站在地上同时接触火线和零线6. ( 河南10题2分)如图是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是()A. 灯泡和两孔插座是串联的B. 试电笔接触M点，氖管不发光C. 开关和三孔插座的连接都是错误的D. 试电笔插入两孔插座的左孔，氖管发光第6题图第7题图7. ( 南平14题3分)如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是()A. 接线板的插头是两脚插头B. 两孔插座和三孔插座是串联的C. 接线板上的开关和指示灯是并联的D. 使用多个大功率用电器时，不要同时接在同一接线板8. ( 遂宁7题3分)关于家庭电路及安全用电，下列说法正确的是()A. 低于220 V的电压对人体都是安全的B. 家庭电路中，控制各个灯具的开关都应安装在相线(火线)上C. 只有当人体接触带电体时才可能发生触电事故D. 教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联9. ( 株洲7题2分)一种试电笔的构造如图所示，下列说法正确的是()第9题图A. 使用试电笔时手可以接触笔尖B. 使用试电笔时手不要接触笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体第10题图10. ( 自贡18题2分)某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是()A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流增大D. 当保险丝熔断后，可以用铜丝代替11. ( 广安17题4分)仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示．那么，较长的那根插头E接的是________(选填“火线”、“零线”或“地线”)；你认为这根插头做长点的主要目的是________________________．第11题图第12题图12. ( 永州19题2分)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接________，图中三孔插座的插孔________(选填“a”、“b”或“c”)应与地线相连．命题点2家庭电路故障分析【命题趋势】①选择题和填空题中考查较多；②涉及的主要考点有：测电笔的使用；家庭电路的组成和连接；家庭电路故障分析(电路中短路和断路的判断)；家庭电路电流过大的原因．13. ( 乌鲁木齐6题2分)小王家的空气开关发生了跳闸，则一定是电路中()A. 发生了短路B. 用电器总功率过大C. 电压大于220 VD. 总电流过大14. ( 枣庄10题2分)家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是()A. 这个插座的火线和零线原来就相接触形成了短路B. 插头插入这个插座时，导致火线和零线相接触形成了短路C. 插头与这个插座接触不良形成了断路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸15. ( 达州18题3分)小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A. 台灯插头处出现了短路B. 台灯灯泡处出现了短路C. 台灯开关的两接线柱碰线D. 插座处出现了短路16. ( 长沙27题3分)如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光；则下列判断正确的是(四只灯第16题图泡的额定电压均为220 V)()A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光17. ( 吉林12题2分)改装电路时不小心使火线和零线直接连通会造成________，导致电路中的________非常大，产生大量的热，使导线的温度升高，很容易造成火灾．命题点3连接家庭电路【命题趋势】家庭电路作图中主要考查灯泡、开关、两孔插座、三孔插座的连接以及家用电器与零线和火线的连接．【归纳整理】家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座；三孔插座的接线方法一般是：左零右火上接地．18. [ 连云港18(1)题2分]按照题目要求作图．如图所示，用笔画线代替导线将电灯和开关接到电路中．第18题图19. ( 百色22题2分)请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中．第19题图20. ( 眉山60题2分)声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光．请用笔画线代替导线，按题意要求将如图所示的电路连接完整．第20题图最新中考物理真题专题汇编：家庭电路参考答案命题点1家庭电路与安全用电1.C2.B3.A4. C5.B6.C7.D8.B9.D10. C11.地线先接通地线(或后断开地线，或确保用电安全)12.灯泡b命题点2家庭电路故障分析13. D14.B15. B16.A17. 短路电流命题点3连接家庭电路18.如答图所示第18题答图19.如答图所示第19题答图20. 如答图所示第20题答图。
