氧化锌避雷器测试仪使用操作规程氧化锌避雷器是一种广泛应用于电力系统、铁路及通信网络等领域的保护性设备，用于保护设备及电器系统免受过电压冲击的损害。
为了确保氧化锌避雷器的稳定运行和性能，需要对其进行定期的检测和测试。
本文将介绍氧化锌避雷器测试仪的使用操作规程。
一、设备准备1. 氧化锌避雷器测试仪：常见型号有DSF系列、HYJ系列、MYX系列等。
需选择适当型号并确保设备完好无损。
2. 连接线：选择合适的连接线并检查线路是否接好。
3. 测量电源：为测试仪提供合适的测量电源。
二、测试前准备1. 清洁氧化锌避雷器表面，确保表面干净无油污等物质。
2. 检查避雷器的外观，确保避雷器绝缘子、保护罩等部件完好无损。
3. 检查避雷器的接线端子，确保端子干净、紧固良好。
4. 将测试仪的电源线插入电源插座，并将测试仪与避雷器连接。
三、测试操作步骤1. 开机检查：按照测试仪的使用说明进行开机检查，确认设备正常运行。
2. 设定参数：根据要测试的氧化锌避雷器型号设定相应的参数信息。
3. 测试过程：将测试仪连接至氧化锌避雷器的接线端子，在测试仪上启动测试程序，并进行测试。
测试程序将会输出避雷器的电气参数，如放电电压、漏电流等数据。
4. 测试结果评估：根据测试结果评估氧化锌避雷器的性能状态，如电气参数是否符合标准等。
如果出现异常情况应及时报告维护人员处理。
四、测试后整理 1. 关机：测试结束后，关闭测试仪电源。
2. 接线端子：拔出测试仪与避雷器之间的连接线，关闭避雷器接线端子盖子并锁紧。
3. 设备清洁：清理测试仪及其他测试设备，确保无油污、灰尘附着等物质。
五、注意事项1. 测试前应检查测试仪器是否操作正常，没有故障。
2. 测试时要按照氧化锌避雷器的标准操作程序进行。
3. 测试过程中应杜绝操作失误，保持专注。
4. 测试后应及时整理相关设备，保存好测试数据与结果。
5. 测试仪器使用时应注意安全，严禁将插头等金属部分接触电器，防止触电事故的发生。
氧化锌避雷器带电测试仪标准
锌氧化避雷器是众多电气设备的安全保护装置，在电力系统的安全运行中发挥着重要作用。
因此，对此类设备的电气性能有着严格的测试标准。
用于测量锌氧化避雷器的电气性能的是锌氧化避雷器带电测试仪。
本文将介绍锌氧化避雷器带电测试仪的测试标准。
锌氧化避雷器带电测试仪的常规检测内容包括：尺寸测量，电品质测试，不同温度环境下电性能测量，耐久性测量，施击效应测量，绝缘阻值测量，撞击试验等。
带电测试仪的测试要求非常严格，必须保证测量的精度和准确性，以便更准确地反映锌氧化避雷器的电气性能。
锌氧化避雷器带电测试仪测试时，首先需要检查避雷器和测试仪的连接稳定性，然后进行测量分析，最后检查电气状态是否符合标准要求。
在测试期间，要经常检查和更换连接线，以确保测量数据的准确性。
此外，测试温度也必须遵守标准要求。
锌氧化避雷器是安全保护装置，其电气性能的测量和分析直接影响着电力系统的安全运行，因此它的测量标准要求非常严格。
锌氧化避雷器带电测试仪能够准确测量避雷器的电气性能，及时发现问题，为电力系统的安全运行提供保障。

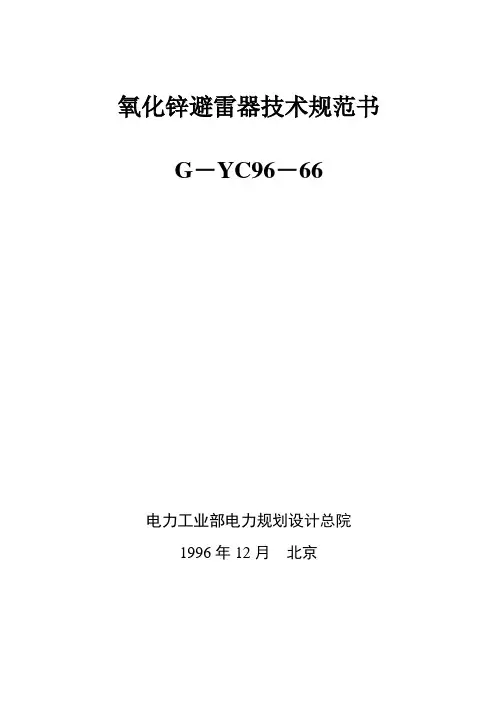

氧化锌避雷器技术规范书G－YC96－66电力工业部电力规划设计总院1996 年12 月北京氧化锌避雷器技术规范书G－YC96－66主编单位：山西省电力勘测设计院批准部门：电力规划设计总院施行日期：1996年12月1996年12月北京工程编号：工程氧化锌避雷器技术规范书签署：编制单位：年月关于颁发断路器、隔离开关、氧化锌避雷器、离相封闭母线四种设备技术规范书的通知电规发（1996）228 号根据电力勘测设计标准化任务的安排，由山东省电力设计院编制《110kV～500kV 交流高压断路器技术规范书》（G－YC96－64）、广东省电力设计研究院编制《35kV ～500kV 交流高压隔离开关技术规范书》（G－YC96－65）、山西省电力勘测设计院编制《氧化锌避雷器技术规范书》（G－YC96－66）、西北电力设计院编制《离相封闭母线技术规范书》（G－YC96－67）。
上述四本技术规范书已完成报批稿，经组织审查现批准发布，自发布之日起实施。
设备技术规范书由电力部电力规划设计总院负责解释和管理。
这次颁发的四种设备技术规范书是根据现行有关标准编制的，适用于发电厂、变电所设备招（议）标用设备技术规范书的典型范本和指导性文件，可在具体工程设备招（议）标中使用。
各单位在使用过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处请随时函告我院。
电力部电力规划设计总院1996年12月26日前言为了加强设备管理和规范、指导设备招议标工作，电力部电力规划设计总院 先后以电规技 (1994)25号文和电规技 (1995)73号文下达了下列 8 种设备技术规范 书的任务：1. 变压器技术规范书2. 电压互感器技术规范书3. 电流互感器技术规范书4. 电抗器技术规范书5. 断路器技术规范书6. 隔离开关技术规范书7. 氧化锌避雷器技术规范书8. 离相封闭母线技术规范书 本设备技术规范书是这 8 种设备技术规范书中的一本。
这本设备技术规范书 已由电力部电力规划设计总院以电规发 (1996)228 号文颁发使用。

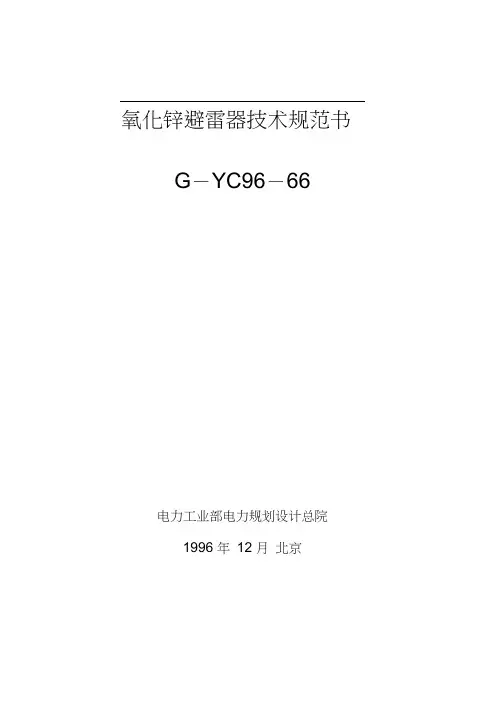

氧化锌避雷器技术规范书G－YC96－66电力工业部电力规划设计总院1996年12月北京氧化锌避雷器技术规范书G－YC96－66主编单位：山西省电力勘测设计院批准部门：电力规划设计总院施行日期：1996年12月1996年12月北京工程编号：工程氧化锌避雷器技术规范书签署：编制单位：年月关于颁发断路器、隔离开关、氧化锌避雷器、离相封闭母线四种设备技术规范书的通知电规发(1996)228号根据电力勘测设计标准化任务的安排，由山东省电力设计院编制《110kV～500kV交流高压断路器技术规范书》(G－YC96－64)、广东省电力设计研究院编制《35kV～500kV交流高压隔离开关技术规范书》(G－YC96－65)、山西省电力勘测设计院编制《氧化锌避雷器技术规范书》(G－YC96－66)、西北电力设计院编制《离相封闭母线技术规范书》(G－YC96－67)。
上述四本技术规范书已完成报批稿，经组织审查现批准发布，自发布之日起实施。
设备技术规范书由电力部电力规划设计总院负责解释和管理。
这次颁发的四种设备技术规范书是根据现行有关标准编制的，适用于发电厂、变电所设备招(议)标用设备技术规范书的典型范本和指导性文件，可在具体工程设备招(议)标中使用。
各单位在使用过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处请随时函告我院。
电力部电力规划设计总院1996年12月26日前言为了加强设备管理和规范、指导设备招议标工作，电力部电力规划设计总院先后以电规技(1994)25号文和电规技(1995)73号文下达了下列8种设备技术规范书的任务：1.变压器技术规范书G－YC98－602.电压互感器技术规范书G－YC98－613.电流互感器技术规范书G－YC98－624.电抗器技术规范书G－YC98－635.断路器技术规范书G－YC96－646.隔离开关技术规范书G－YC96－657.氧化锌避雷器技术规范书G－YC96－668.离相封闭母线技术规范书G－YC96－67本设备技术规范书是这8种设备技术规范书中的一本。

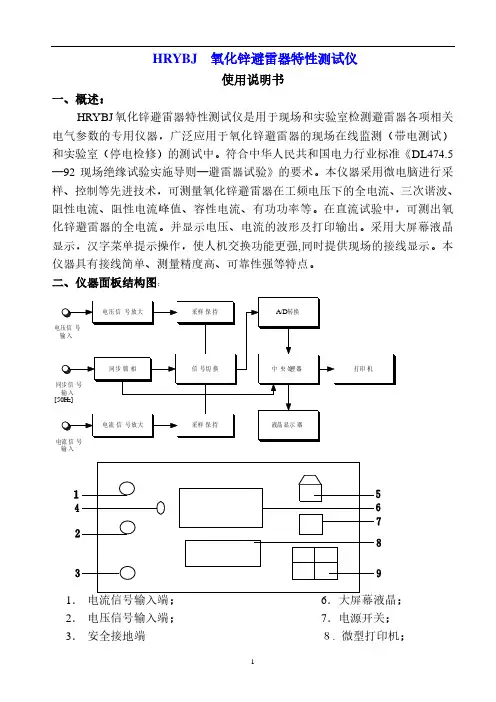

HRYBJ 氧化锌避雷器特性测试仪使用说明书一、概述：HRYBJ 氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。
符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。
在直流试验中，可测出氧化锌避雷器的全电流。
并显示电压、电流的波形及打印输出。
采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强,同时提供现场的接线显示。
本仪器具有接线简单、测量精度高、可靠性强等特点。
二、仪器面板结构图：输入12． 电压信号输入端； 7．电源开关；3． 安全接地端 ８. 微型打印机；4．液晶对比度调节；；９．菜单操作键。
5．电源插座；三、主要技术指标：1．测量参数及范围试验电压：kV三次谐波电压：kV全电流（峰值）：0~ 10 mA三次谐波电流：0~ 10 mA阻性电流（峰值）：0~ 10 mA阻性电流峰值：0~ 10 mA容性电流（峰值）：0~ 10 mA避雷器功耗：0~ 4W(pt为1：1)除显示上述各测量值外，还可显示电压及全电流的波形。
2．测量误差：试验电压：±5%全电流：±2%阻性电流：±5%容性电流：±5%避雷器功耗：±5%3．输入信号：电压信号（PT的低压测）：AC 5 ~ 200V电流信号：AC 0 ~ 10mA4．工作电源：AC 220V±10% 50Hz四、使用方法：1．将仪器的接地端可靠的接地并接通电源，打开电源开关显示屏显示为：点击“确认”键屏幕进入显示接线方式：在线：实验室确认：返回实验室接线图试验室交流检测总接线图本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地在联接在一起。

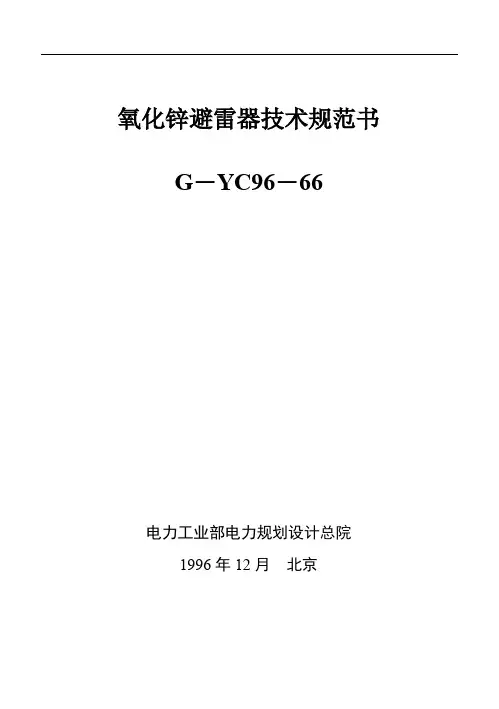

氧化锌避雷器技术规范书G－YC96－66电力工业部电力规划设计总院1996年12月北京氧化锌避雷器技术规范书G－YC96－66主编单位：山西省电力勘测设计院批准部门：电力规划设计总院施行日期：1996年12月1996年12月北京工程编号：工程氧化锌避雷器技术规范书签署：编制单位：年月关于颁发断路器、隔离开关、氧化锌避雷器、离相封闭母线四种设备技术规范书的通知电规发(1996)228号根据电力勘测设计标准化任务的安排，由山东省电力设计院编制《110kV～500kV交流高压断路器技术规范书》(G－YC96－64)、广东省电力设计研究院编制《35kV～500kV交流高压隔离开关技术规范书》(G－YC96－65)、山西省电力勘测设计院编制《氧化锌避雷器技术规范书》(G－YC96－66)、西北电力设计院编制《离相封闭母线技术规范书》(G－YC96－67)。
上述四本技术规范书已完成报批稿，经组织审查现批准发布，自发布之日起实施。
设备技术规范书由电力部电力规划设计总院负责解释和管理。
这次颁发的四种设备技术规范书是根据现行有关标准编制的，适用于发电厂、变电所设备招(议)标用设备技术规范书的典型范本和指导性文件，可在具体工程设备招(议)标中使用。
各单位在使用过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处请随时函告我院。
电力部电力规划设计总院1996年12月26日前言为了加强设备管理和规范、指导设备招议标工作，电力部电力规划设计总院先后以电规技(1994)25号文和电规技(1995)73号文下达了下列8种设备技术规范书的任务：1.变压器技术规范书G－YC98－602.电压互感器技术规范书G－YC98－613.电流互感器技术规范书G－YC98－624.电抗器技术规范书G－YC98－635.断路器技术规范书G－YC96－646.隔离开关技术规范书G－YC96－657.氧化锌避雷器技术规范书G－YC96－668.离相封闭母线技术规范书G－YC96－67本设备技术规范书是这8种设备技术规范书中的一本。
氧化锌避雷器测试仪使用操作规程1. 引言氧化锌避雷器是一种经常用于电力系统保护的设备，而氧化锌避雷器测试仪则是对氧化锌避雷器进行检测的关键设备。
正确、规范地使用氧化锌避雷器测试仪对于维护电力系统的稳定和安全至关重要。
本文将详细介绍氧化锌避雷器测试仪的使用操作规程，旨在帮助使用者正确使用氧化锌避雷器测试仪，从而确保电力系统的可靠、安全运行。
2. 设备介绍氧化锌避雷器测试仪主要由以下部分组成：•控制面板控制面板用于设定和调整测试参数。
其中包括电源开关、测试模式选择、测试角度选择、电流电压显示、触发按钮等。
•测试头测试头是氧化锌避雷器测试仪的重要部分，用于在测试过程中对氧化锌避雷器进行测试。
测试头的长度可根据测试需要进行调整。
测试头上装有荧光灯管和摄像头，可以观察氧化锌避雷器表面的放电情况，并记录测试数据。
•电源线电源线用于连接氧化锌避雷器测试仪和电源，用于为测试仪提供电力供应。
•数据线数据线用于连接氧化锌避雷器测试仪和计算机，用于传输测试数据和进行分析处理。
3. 使用前准备使用氧化锌避雷器测试仪之前需要进行以下准备工作：•测试仪的电源线和数据线与电源和计算机连接。
确保连接稳定可靠。
•对于首次使用的测试仪，需要在控制面板上进行参数设置。
一般情况下，测试角度选择为0度，测试模式选择为自动。
•对于测试头，每次使用前需要进行清洗和消毒，以确保测试过程中不会影响测试结果。
同时，要进行必要的校准操作，确保测试头的灵敏度和准确度。
•在进行测试前，需要对待测试的氧化锌避雷器进行检查和清洁，以确保测试结果的可靠性。
4. 测试流程按照以下步骤进行氧化锌避雷器测试：1.将测试头靠近氧化锌避雷器表面，调整测试角度。
根据需要调整测试头的长度，使得测试头与氧化锌避雷器表面的距离在5mm 左右。
2.点击控制面板上的启动按钮，开始测试过程。
在测试过程中，测试头会发出较为明显的电流和电压啄频声音，并开始记录测试数据。
3.当测试过程结束后，测试仪会自动停止并显示测试数据。

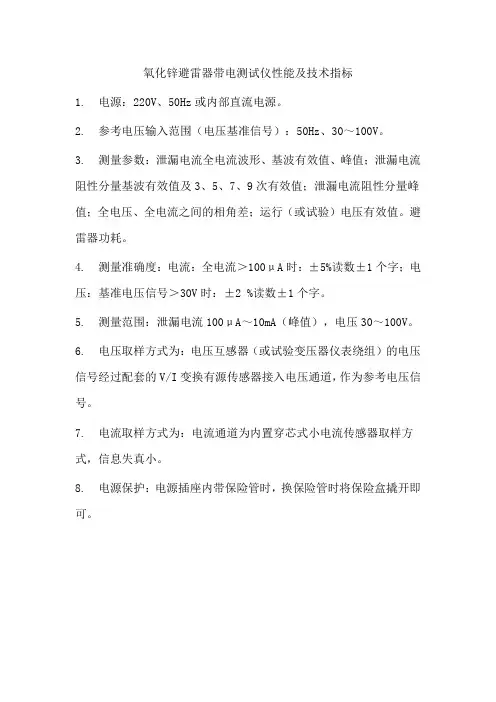

氧化锌避雷器带电测试仪性能及技术指标
1. 电源：220V、50Hz或内部直流电源。
2. 参考电压输入范围（电压基准信号）：50Hz、30～100V。
3. 测量参数：泄漏电流全电流波形、基波有效值、峰值；泄漏电流阻性分量基波有效值及3、5、7、9次有效值；泄漏电流阻性分量峰值；全电压、全电流之间的相角差；运行（或试验）电压有效值。
避雷器功耗。
4. 测量准确度：电流：全电流＞100μA时：±5%读数±1个字；电压：基准电压信号＞30V时：±2 %读数±1个字。
5. 测量范围：泄漏电流100μA～10mA（峰值），电压30～100V。
6. 电压取样方式为：电压互感器（或试验变压器仪表绕组）的电压信号经过配套的V/I变换有源传感器接入电压通道，作为参考电压信号。
7. 电流取样方式为：电流通道为内置穿芯式小电流传感器取样方式，信息失真小。
8. 电源保护：电源插座内带保险管时，换保险管时将保险盒撬开即可。
编号：CZ-GC-01196( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑氧化锌避雷器测试仪使用操作规程Operation procedures for zinc oxide arrester tester氧化锌避雷器测试仪使用操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。
忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。
1操作程序1.1使用前准备1.1.1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。
1.1.2在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选定或增设牢固拉设安全警示线固定物，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。
1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接地体,将接地线接于该接地体上1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。
保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。
严禁各接地线相互串联。
为此，应使用ZV专用接地线。
（见图1）1.1.6电源开关放在关断位置并检查调压电位器应在零位。
过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。
1.2空载升压检查设备是否正常并调校实验设备。
1.2.1接通电源开关，此时绿灯亮，表示电源接通。
1.2.2按红色按钮，则红灯亮，表示高压接通。

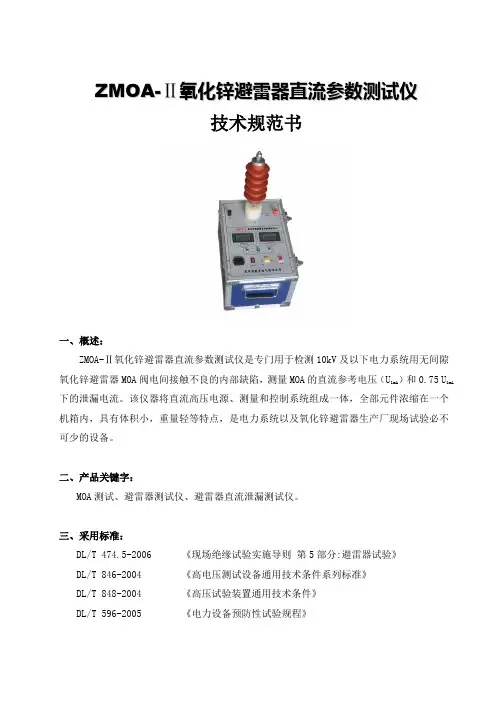

Z M O A-Ⅲ氧化锌避雷器直流参数测试仪
技术规范书
一、概述：
ZMOA-Ⅲ氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》
DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物
避雷器做直流1mA电压（U
1mA ）和0.75 U
1mA
下泄漏电流的检测。
本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。
操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。
配备高速热敏打印机大大提高了测试结果打印速度。
是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。
二、产品关键字：
无间隙避雷器测试仪、避雷器直流参数测试仪、避雷器测试仪
三、采用标准：
DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》
DL/T 848-2004 《高压试验装置通用技术条件》
DL/T 596-2005 《电力设备预防性试验规程》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191 《包装贮运标志》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
四、仪器特点：
1．温度测量：自动感应环境温度并记入测试结果。
2．遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。
3．内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。
4．使用方便：中文菜单，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。
5．测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。
6．可存储50组测试数据，掉电不丢失，并能随时查看打印。
7．携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ，携带方便。
8、功能齐全：测量、显示、时钟、温度、结果打印一步到位。
五、主要技术参数：
1．测量范围：电压：0～30kV
纹波系数：≤1.5%
电流：0～1000μA
2．分辨率：电流：0.5μA
电压：0.1 kV
3．内置电源充电时间：2-3小时
4．内置电源使用时间：≥4小时
5．遥控有效距离：100M
6．环境温度：-10℃～50℃
7．相对湿度：25℃时≤85％
8．海拔高度：＜1000M
9．充电电压：AC100V-240V
10．电源频率：50±1H
Z
六、主要清单：
七、验收及技术培训：
1．交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
2．卖方应负责对买方进行现场培训，并提供相应的培训资料。
八、技术服务：
1．设备的免费质保期不低于3年；
2．设备3年免费检定或校准；
3．设备终身维修；
4．系统软件终身免费升级；
5．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
6．卖方长期为买方提供备件采购和供应服务。
（注：文件素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
