JCY1100型氧化锌避雷器带电测试仪

无线发射氧化锌避雷器带电测试仪无线发射氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。

仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

一、仪器特点1）本机采用大屏幕液晶显示，全中文菜单操作，使用简便。

2）高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。

3）仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

4）本仪器可以使用电场感应的方法代替PT二次接线。

5）本仪器可以不接PT二，直接测量阻性电流。

6）本仪器可以三相同测，自动补偿。

使用特别方便7）具有阻性电流基波峰值输出、边相校正等功能。

8）仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；二、仪器面板示意图812 39456107图一面板说明：1---参考电压输入端； 2---天线； 3---测量接地端；4---微型打印机； 5---电源开关； 6---充电插座；7---串口； 8---泄漏电流输入端； 9---液晶显示器；10—触摸键盘主要技术参数全电流测量范围： 0~10mA有效值准确度：±（读数×5%+5uA）阻性电流基波测量准确度（有线不含相间干扰）：±（读数×5%+5uA）* 电流谐波测量准确度：±（读数×10%+10uA）电流通道输入电阻：≤2Ω参考电压输入范围： 25V~250V有效值准确度：±（读数×5%+0.5V）电压谐波测量准确度：±（读数×10%）参考电压通道输入电阻：≥1800kΩ电场强度输入范围： 30kV/m~300kV/m电场强度测量准确度：±（读数×10%）电场谐波测量准确度：±(读数×10%)交流充电： AC 220V 10%，50Hz 1%电池连续工作时间： 8小时以上电池充电时间： 6小时以上仪器尺寸：34cm×22cm×20cm仪器重量：5kg(不含电缆箱)三、操作模式1．（PT二次）模式，（PT二次同步显示）模式：仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。

氧化锌避雷器带电测试仪标准
锌氧化避雷器是众多电气设备的安全保护装置，在电力系统的安全运行中发挥着重要作用。

因此，对此类设备的电气性能有着严格的测试标准。

用于测量锌氧化避雷器的电气性能的是锌氧化避雷器带电测试仪。

本文将介绍锌氧化避雷器带电测试仪的测试标准。

锌氧化避雷器带电测试仪的常规检测内容包括：尺寸测量，电品质测试，不同温度环境下电性能测量，耐久性测量，施击效应测量，绝缘阻值测量，撞击试验等。

带电测试仪的测试要求非常严格，必须保证测量的精度和准确性，以便更准确地反映锌氧化避雷器的电气性能。

锌氧化避雷器带电测试仪测试时，首先需要检查避雷器和测试仪的连接稳定性，然后进行测量分析，最后检查电气状态是否符合标准要求。

在测试期间，要经常检查和更换连接线，以确保测量数据的准确性。

此外，测试温度也必须遵守标准要求。

锌氧化避雷器是安全保护装置，其电气性能的测量和分析直接影响着电力系统的安全运行，因此它的测量标准要求非常严格。

锌氧化避雷器带电测试仪能够准确测量避雷器的电气性能，及时发现问题，为电力系统的安全运行提供保障。

专利名称：一种氧化锌避雷器带电测试仪专利类型：实用新型专利
发明人：丁凡,章大双
申请号：CN201921044038.3
申请日：20190705
公开号：CN210514584U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种氧化锌避雷器带电测试仪，通过设置仪表放大器，一方面可以对电流信号进行放大处理，还可以滤除电流信号中的共模干扰，并且其放大倍数可调，可以适用于多种应用场景，并且可以滤除大部分共模干扰；通过设置保护电路，可以防止电缆上的大电流冲击烧坏后级电路，并且实现电气完全隔离，安全可靠；通过设置高能锂离子电池，可以适用于无电源的场合，扩展其应用场景。

申请人：武汉安检电气有限公司
地址：430000 湖北省武汉市江岸区汉黄路888号岱家山科技创业城4号楼3楼01室-1及夹层04室国籍：CN
代理机构：武汉红观专利代理事务所(普通合伙)
代理人：张文俊
更多信息请下载全文后查看。

氧化锌避雷器测试仪使用操作规程1. 引言氧化锌避雷器是一种经常用于电力系统保护的设备，而氧化锌避雷器测试仪则是对氧化锌避雷器进行检测的关键设备。

正确、规范地使用氧化锌避雷器测试仪对于维护电力系统的稳定和安全至关重要。

本文将详细介绍氧化锌避雷器测试仪的使用操作规程，旨在帮助使用者正确使用氧化锌避雷器测试仪，从而确保电力系统的可靠、安全运行。

2. 设备介绍氧化锌避雷器测试仪主要由以下部分组成：•控制面板控制面板用于设定和调整测试参数。

其中包括电源开关、测试模式选择、测试角度选择、电流电压显示、触发按钮等。

•测试头测试头是氧化锌避雷器测试仪的重要部分，用于在测试过程中对氧化锌避雷器进行测试。

测试头的长度可根据测试需要进行调整。

测试头上装有荧光灯管和摄像头，可以观察氧化锌避雷器表面的放电情况，并记录测试数据。

•电源线电源线用于连接氧化锌避雷器测试仪和电源，用于为测试仪提供电力供应。

•数据线数据线用于连接氧化锌避雷器测试仪和计算机，用于传输测试数据和进行分析处理。

3. 使用前准备使用氧化锌避雷器测试仪之前需要进行以下准备工作：•测试仪的电源线和数据线与电源和计算机连接。

确保连接稳定可靠。

•对于首次使用的测试仪，需要在控制面板上进行参数设置。

一般情况下，测试角度选择为0度，测试模式选择为自动。

•对于测试头，每次使用前需要进行清洗和消毒，以确保测试过程中不会影响测试结果。

同时，要进行必要的校准操作，确保测试头的灵敏度和准确度。

•在进行测试前，需要对待测试的氧化锌避雷器进行检查和清洁，以确保测试结果的可靠性。

4. 测试流程按照以下步骤进行氧化锌避雷器测试：1.将测试头靠近氧化锌避雷器表面，调整测试角度。

根据需要调整测试头的长度，使得测试头与氧化锌避雷器表面的距离在5mm 左右。

2.点击控制面板上的启动按钮，开始测试过程。

在测试过程中，测试头会发出较为明显的电流和电压啄频声音，并开始记录测试数据。

3.当测试过程结束后，测试仪会自动停止并显示测试数据。

氧化锌避雷器测试仪使用操作规程一、设备介绍氧化锌避雷器测试仪是一种用于测试氧化锌避雷器性能的专用设备。

该设备由主机、电源线、连接线、探头和显示屏等组成。

主机：氧化锌避雷器测试仪的主要控制部分，包括电源开关、显示屏、功能选择按钮、标定参数按钮等。

电源线：将电源与主机连接的线缆。

连接线：将主机与氧化锌避雷器连接的线缆，分为高压端与低压端。

探头：与连接线连接的部分，负责将测试仪的电能传输到氧化锌避雷器上。

显示屏：主机上显示测试仪的测试结果和参数。

二、使用准备1. 检查设备：检查测试仪的外观是否完好，电源线和连接线是否连接牢固。

2. 检查电源：确认电源线接入标准的交流电源，并确保电压稳定。

3. 测试仪的放置：将测试仪放置在平稳的台面上，确保没有外界物品遮挡。

4. 连接氧化锌避雷器：将连接线的高压端连接到氧化锌避雷器的高压端，低压端连接到低压端。

5. 打开电源开关：将电源开关置于开启状态，打开主机电源。

三、测试操作1. 功能选择：按下功能选择按钮，选择要进行的测试功能。

2. 标定参数设置：若需要进行标定参数设置，则按下标定参数按钮，根据显示屏提示进行相关设置。

3. 测试开始：按下测试开始按钮，测试仪将开始对氧化锌避雷器进行测试。

4. 观察测试结果：测试仪将显示测试结果和参数，包括氧化锌避雷器的电压、电流、击穿时间等数据。

5. 结果判断：根据测试结果和参数，判断氧化锌避雷器是否符合要求，具体判断标准可根据相关标准文件进行确定。

四、注意事项1. 操作前请仔细阅读并理解设备的使用说明书，确保正确操作。

2. 在操作过程中，注意安全，避免触及带电部分，避免发生电击事故。

3. 操作时请确保安全帽、绝缘手套和绝缘鞋等必要的个人防护装备。

4. 使用测试仪时，请勿将手指或金属工具伸入仪器内部。

5. 在测试之前，请确保氧化锌避雷器已经正常安装并接通电源。

6. 在测试过程中，严禁拆卸设备或进行其他不相关的操作，以免影响测试结果。

氧化锌避雷器带电测试仪使用手册目录一、产品用途 (3)二、产品特点 (3)三、技术指标 (4)四、仪器面板介绍 (5)五、使用方法 (7)1.带电测试接线方法 (7)2.实验室测试接线方法 (9)3.仪器软件使用 (10)4.上位机软件使用 (17)六、避雷器测量原理和性能判断 (17)1.避雷器测量原理 (17)2.避雷器性能判断 (18)3.相间干扰 (19)七、注意事项 (19)氧化锌避雷器带电测试仪、产品用途氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由微机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3〜7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

二、产品特点1.仪器标准配置不带高能锂离子电池，可选配内置。

2. 5.7寸320X 240液晶显示器，高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。

3.适用于避雷器带电、停电或试验室等场所使用。

4.电流、电压传感器完全隔离，安全可靠。

分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。

5.仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。

6.内部配置存储器，可掉电存储200组试验数据。

7.选配RS232通讯接口，可通过上位机进行试验，导出试验数据。

8.可进行抗干扰计算，补偿A、C两相电流受B相偏差。

9.高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

10.选配置内带高能锂离子电池，特别适合无电源场合。

仪器内部只带弱电，电压不超过12V,充电状态亦可工作。

氧化锌避雷器测试仪主要工作原理引言随着科技的不断进步，各种电气设备的应用越来越广泛，对于这些设备的安全可靠性问题也越来越受到关注。

其中一项重要的问题就是关于避雷设备的检测。

氧化锌避雷器是避雷设备中常见的一种，其作用是通过放电来将雷电电流导向地面，从而保护设备的安全。

本文将介绍氧化锌避雷器测试仪的主要工作原理。

氧化锌避雷器测试仪是什么？氧化锌避雷器测试仪是一种用于检测氧化锌避雷器性能的工具。

该设备通常由控制系统、高压发生器、电流电压采样系统、数据采集系统等部分组成。

其主要目的是检测氧化锌避雷器运行时的电压、电流、泄漏电流等参数。

通过检测这些参数，可以判断氧化锌避雷器是否正常工作，提高设备的安全性。

氧化锌避雷器工作原理氧化锌避雷器的主要功能是将电网中的雷电流导向地面，从而保护电力设备。

它的工作原理是当电网中的电压达到一定值时，氧化锌避雷器将产生击穿放电，将过电压流引到地面。

当正常情况下，氧化锌层是具有一定电阻的，这种阻值值的大小对保护电气设备的稳定性和降低氧化锌层老化速度都至关重要。

氧化锌避雷器测试仪的主要工作原理氧化锌避雷器测试仪的工作原理与氧化锌避雷器相似。

测试仪使用高压发生器产生高压电信号，并通过电流电压采样系统来采集氧化锌避雷器运行时的电压、电流、泄漏电流等参数。

然后，将这些参数传送到数据采集系统以便分析。

在氧化锌避雷器测试仪中，高压发生器主要起到产生高压电信号的作用。

电流电压采样系统负责采集氧化锌避雷器的电压、电流、泄漏电流等参数。

数据采集系统接收并处理采集的数据，并将其转换成图形或数字化文件的形式。

这些数据可用于分析氧化锌避雷器性能是否达到了规定的标准。

总结本文介绍了氧化锌避雷器测试仪的主要工作原理。

氧化锌避雷器测试仪是一种用于检测氧化锌避雷器性能的工具。

通过检测氧化锌避雷器的电压、电流、泄漏电流等参数，可以判断氧化锌避雷器是否正常工作，提高设备的安全性。

氧化锌避雷器测试仪主要包含控制系统、高压发生器、电流电压采样系统、数据采集系统等部分。

氧化锌避雷器测试仪使用操作规程氧化锌避雷器是电力系统中非常重要的一种保护设备，为了保证其可靠性和安全性，在使用和操作过程中需要遵循以下规程。

1. 准备工作：a. 检查测试仪器的完好性和正常工作状态，包括电源、显示屏、按键等；b. 根据所测对象的额定电压等级，选择合适的测试电压范围；c. 确保测试仪器与氧化锌避雷器之间的连接正确可靠，包括电缆、夹具等。

2. 测试前的安全检查：a. 检查测试环境是否有可燃气体或易燃物质，如有必要，采取相应的防护措施；b. 确保测试仪器的接地良好，以防止意外触电；c. 根据规定的测试范围和方法，确认测试仪器可以正常运行。

3. 测试步骤：a. 打开测试仪器的电源开关，等待仪器启动完成；b. 根据需要，设置测试仪器的参数，包括测试电压、时间间隔等；c. 将测试仪器的探头与氧化锌避雷器相连，确保连接可靠；d. 启动测试仪器，开始测量。

4. 测量过程中的注意事项：a. 注意观察测试仪器的显示屏，确保数据正确显示；b. 在测量过程中，如遇到异常情况，例如测试电压过高或过低，应立即停止测量，并检查异常原因；c. 避免长时间高电压施加在氧化锌避雷器上，以免损坏设备；d. 在测量结束后，仔细检查测试结果，确保数据准确。

5. 测试后的处理：a. 关闭测试仪器的电源开关，断开与氧化锌避雷器的连接；b. 检查测试仪器是否正常关闭，并进行相应的维护保养。

6. 故障处理：a. 如测试仪器在使用过程中出现故障，请及时联系专业技术人员进行维修；b. 如发现氧化锌避雷器存在故障或不良现象，请及时更换或联系供应商进行维修。

7. 安全注意事项：a. 在操作过程中，请严格按照相关电力安全规定和操作流程进行操作；b. 当遇到火灾、电击等紧急情况时，应立即采取紧急措施，并及时向上级报告。

以上是氧化锌避雷器测试仪使用操作规程，只有在遵循这些规程的前提下，才能保证测试的准确性和安全性。

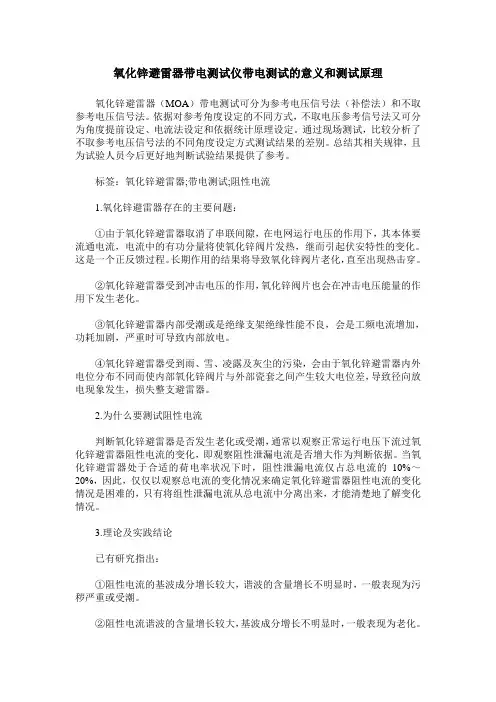

氧化锌避雷器带电测试仪带电测试的意义和测试原理氧化锌避雷器（MOA）带电测试可分为参考电压信号法（补偿法）和不取参考电压信号法。

依据对参考角度设定的不同方式，不取电压参考信号法又可分为角度提前设定、电流法设定和依据统计原理设定。

通过现场测试，比较分析了不取参考电压信号法的不同角度设定方式测试结果的差别。

总结其相关规律，且为试验人员今后更好地判断试验结果提供了参考。

标签：氧化锌避雷器;带电测试;阻性电流1.氧化锌避雷器存在的主要问题：①由于氧化锌避雷器取消了串联间隙，在电网运行电压的作用下，其本体要流通电流，电流中的有功分量将使氧化锌阀片发热，继而引起伏安特性的变化。

这是一个正反馈过程。

长期作用的结果将导致氧化锌阀片老化，直至出现热击穿。

②氧化锌避雷器受到冲击电压的作用，氧化锌阀片也会在冲击电压能量的作用下发生老化。

③氧化锌避雷器内部受潮或是绝缘支架绝缘性能不良，会是工频电流增加，功耗加剧，严重时可导致内部放电。

④氧化锌避雷器受到雨、雪、凌露及灰尘的污染，会由于氧化锌避雷器内外电位分布不同而使内部氧化锌阀片与外部瓷套之间产生较大电位差，导致径向放电现象发生，损失整支避雷器。

2.为什么要测试阻性电流判断氧化锌避雷器是否发生老化或受潮，通常以观察正常运行电压下流过氧化锌避雷器阻性电流的变化，即观察阻性泄漏电流是否增大作为判断依据。

当氧化锌避雷器处于合适的荷电率状况下时，阻性泄漏电流仅占总电流的10%～20%，因此，仅仅以观察总电流的变化情况来确定氧化锌避雷器阻性电流的变化情况是困难的，只有将组性泄漏电流从总电流中分离出来，才能清楚地了解变化情况。

3.理论及实践结论已有研究指出：①阻性电流的基波成分增长较大，谐波的含量增长不明显时，一般表现为污秽严重或受潮。

②阻性电流谐波的含量增长较大，基波成分增长不明显时，一般表现为老化。

③仅当避雷器发生均匀劣化时，底部溶性电流不发生变化。

发生不均匀劣化时，底部溶性电流增加。

氧化锌避雷器测试仪的性能参数氧化锌避雷器测试仪是一种专门用于检测和测试氧化锌避雷器性能参数的设备。

在实际使用中，氧化锌避雷器测试仪除了能够对氧化锌避雷器进行测试外，还能够对各种类型的避雷器进行测试。

本文主要介绍氧化锌避雷器测试仪的性能参数。

测试仪的电源氧化锌避雷器测试仪的电源一般为市电220V交流电源或者内置电池。

市电供电的测试仪其电源线一般为2.5mm2及以上电线，内置电池的测试仪则需要根据电池的容量选择不同的电缆。

电压测试范围氧化锌避雷器测试仪一般具有多档电压测试范围，不同的测试仪器其测试范围会有所不同。

如果需要测试高压避雷器的话，那么测试仪器的测试范围最好要达到1000kV以上。

而对于普通的氧化锌避雷器而言，一般的测试仪的测试范围为0~300kV。

测试仪的输出电流氧化锌避雷器测试仪的输出电流是检测避雷器电流流过状态转换器时的表观电流。

一般的测试仪器输出电流的范围为0~2000A，如果需要测试更大电流的避雷器，则需要在选择测试仪器时特别注意。

测试仪的精度氧化锌避雷器测试仪的精度是指测试仪器在测量的过程中所存在的误差。

一般的测试仪器在测量时具有很高的精度，能够满足大部分使用需求。

如果对于测试精度要求较高的话，则可以选择更高精度的测试仪器。

测试仪的工作环境要求氧化锌避雷器测试仪通常需要在一定的环境条件下使用。

一般情况下，测试仪器需要在10℃~35℃的温度范围内工作，并且要避免震动、潮湿、阳光直射和电磁干扰等影响测试精度的因素。

结论综上所述，氧化锌避雷器测试仪是一种功能强大的测试设备，能够满足大部分避雷器的测试需求。

在选择测试仪器时，需要特别注意测试仪器的电源、电压测试范围、输出电流、精度以及工作环境要求等方面的性能参数，以确保测试精度和使用效果的稳定和可靠。

氧化锌避雷器测试仪使用操作规程一、前言氧化锌避雷器是一种常用的保护电力设备的装置，而避雷器测试仪是对该装置进行测试的必要设备之一。

本文主要介绍氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。

二、测试仪介绍氧化锌避雷器测试仪是对氧化锌避雷器进行测试的专用仪器。

该测试仪能够测量小信号电流、大信号电流和阈值电压等数据，以确定氧化锌避雷器的性能是否正常。

该测试仪使用的是交流供电，具有超载保护等多种功能。

三、测试前准备1.检查氧化锌避雷器测试仪是否正常运行，检测需要使用的电缆和夹具是否齐全。

2.对测试仪进行上电试运行，确保设备能够正常启动和运行。

3.准备好需要测试的氧化锌避雷器，并检查其外观和连接是否正常。

四、测试步骤1.将测试仪与氧化锌避雷器相连，确保连接牢固、稳定。

2.打开测试仪的电源开关，等待设备进入正常工作状态。

3.按照测试仪的操作说明，逐步进行测试步骤，包括小信号电流、大信号电流和阈值电压等数据的测试。

测试把手必须旋紧在电流插头上，以确保安全。

4.测试数据的准确性和合格性需要经过认真检查和记录。

5.测试完成后，关闭测试仪的电源开关，清理测试现场和设备，并保持设备的干燥和良好的通风。

五、使用注意事项1.使用前需要检查测试仪是否正常运行，以免设备故障导致损失。

2.测试时需要保证测试连接稳定牢固，操作时需要小心谨慎，避免漏电或其他安全风险。

3.测试数据需要认真记录并及时整理，以便后续分析和使用。

4.测试仪需要定期进行检查和维护，以保障设备的正常使用。

5.在测试过程中，如遇到异常状况需要及时停止测试，检查设备并作出相应处理。

如果需要与设备厂家联系，应及时联系，并按照他们的指导进行操作。

六、结语本文主要介绍了氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。

测试仪的使用需要严格按照操作规程来进行，以确保测试数据的准确性和氧化锌避雷器的正确使用。

同时，需要对测试仪进行定期检查和维护，以保障设备的正常使用。

氧化锌避雷器带电测试仪标准氧化锌避雷器是一种常见的电力安全设备，它的主要功能是将过电流从供电部件引到地面，以防止设备损坏或人员受到电击损伤。

随着氧化锌避雷器的广泛使用，相关的测试仪标准也变得极为重要。

本文将介绍氧化锌避雷器带电测试仪标准。

首先，在使用氧化锌避雷器带电测试仪时，应注意操作安全，以避免受到电击伤害。

其次，要使用正确的测试仪器进行测试，如万用表、接地电阻测试仪等等，以确保测试准确性。

此外，还要检查测试仪器是否有损坏，以确保测试数据的准确性。

接着，检查氧化锌避雷器的安装状况是否正确，以及避雷器的安全性能是否达标。

其次，测试时应遵循传统测试方法，例如将电压增加一定的量，测量避雷器绝缘阻抗，以确定其安全性能是否达标。

在上述安全测试完成后，要进行接地点能量测试，以检查氧化锌避雷器的供电线是否依照规定安装，以及应变件的安装情况是否正确。

其原理是，如果接地点的压降超过限定的电压，则可以推断出线路和应变件安装有问题。

此外，还需要进行放电测试，以确定过电流的放电能力是否符合标准要求。

最后，要进行故障测试，主要是检查氧化锌避雷器在故障状态下是否能够按设计要求放电，以及在故障后是否能够正常恢复。

为了做到这一点，可以使用变压器和电位器测试仪，检查氧化锌避雷器在开路和短路情况下的动作特性，并确定其是否能够正常恢复。

以上是关于氧化锌避雷器带电测试仪标准的介绍。

氧化锌避雷器的使用越来越广泛，因此它的安全性能及其带电测试也越来越重要。

本文详细介绍了氧化锌避雷器的带电测试仪的使用标准，包括安全操作、相关测试仪器的使用、避雷器安装状况的检查、绝缘阻抗测试、接地能量测试、放电测试和故障测试等等，以确保氧化锌避雷器的安全性能。

氧化锌避雷器带电测试仪的工作原理及作用是怎样的呢？氧化锌避雷器带电测试仪是检测氧化锌避雷器电气性能的专用仪器，氧化锌避雷器带电测试仪可以测试各种电压等级的氧化锌避雷器的带电或停电检测，及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

氧化锌避雷器带电测试仪的的作用如下1.氧化锌避雷器带电测试仪用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

它是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

它可以有效的保护电力设备，一旦出现不正常电压，避雷器就立即发生作用，起到保护作用。

是强力的护卫盾牌。

2.氧化锌避雷器带电测试仪当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

总言之，避雷器不仅可用来防护大气高电压，也可用来防护操作高电压。

如果出现雷雨天气，电闪雷鸣就会出现高电压，电力设备就有可能有危险，此时避雷器就会起作用，保护电力设备免受损害，其作用也是重要的作用就是限制过电压以保护电气设备。

3.氧化锌避雷器带电测试仪当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。

氧化锌避雷器带电测试仪的工作原理：1、输入电流电压经过数字滤波后，取出基波，然后用投影法计算出阻性电流基波峰值Ir1p=Ix1p.cosφ，因基波数值稳定，故普遍采用Ir1p衡量避雷器性能。

2、总电流基波峰值Ix1p在电压基波U1（E1）方向投影为Ir1p，在垂直方向投影为Ic1p，φ为电流电压基波相位角，其中包含选定的补偿角。

因此，用φ和Ir1p 均能直观衡量MOA性能。

3、氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

氧化锌避雷器测试仪使用操作规程氧化锌避雷器是一种常见的电力设备，常用于电力系统的避雷保护中。

为了保证氧化锌避雷器的正常运行，进行定期的测试是非常重要的。

下面是关于氧化锌避雷器测试仪的使用操作规程，让我们一起来了解吧。

一、氧化锌避雷器测试仪的外观及组成部分氧化锌避雷器测试仪通常由测试仪主机、测试仪软件、测试夹具、电源线等部分组成。

主机通常是一个小巧的仪器设备，具有触摸屏、控制钮等操作界面。

测试夹具是连接避雷器和测试仪主机的设备。

二、氧化锌避雷器测试仪的准备工作1. 确保测试仪主机及夹具的安装处于稳定状态，避免因不稳定导致测试不准确；2. 将测试仪主机连接电源线，并将电源线插入电源插座，打开电源开关；3. 检查测试仪主机是否处于正常工作状态，确认显示屏是否正常亮起。

三、氧化锌避雷器测试仪的操作步骤1. 将待测的氧化锌避雷器与测试夹具连接，并确保连接紧固；2. 打开测试仪主机，在触摸屏上选择测试模式，并进入测试界面；3. 在测试界面中，选择要执行的测试操作，如击穿电压测试、放电电压测试等；4. 根据测试仪的要求，输入测试参数，比如击穿电压设定值、放电电压设定值等；5. 点击开始测试按钮，测试仪将自动对氧化锌避雷器进行测试；6. 在测试过程中，观察测试仪的显示屏，注意检查避雷器的测试状态；7. 测试完成后，测试仪将显示测试结果，并可以将结果打印或保存。

四、氧化锌避雷器测试仪的注意事项1. 在进行测试之前，确认氧化锌避雷器已经断开电源，并处于安全状态；2. 在测试过程中，严禁触摸测试仪的内部零部件，避免发生触电等事故；3. 使用测试仪时，应严格按照操作规程进行操作，避免误操作导致设备故障；4. 在测试过程中，避免避雷器与其他金属物体接触，以免发生短路等危险；5. 定期对测试仪进行维护和检修，确保设备正常工作；6. 如发现测试仪出现异常情况，应及时停止使用，并联系维修人员进行维修。

五、氧化锌避雷器测试仪的维护和保养1. 定期对测试仪进行外观清洁，避免灰尘等污物进入设备；2. 定期对测试仪进行内部维护，如清理灰尘、检查连接线等；3. 定期校准测试仪的测试准确度，确保测试结果的可靠性；4. 对于长时间不使用的测试仪，应存放在干燥、通风的地方，避免受潮或损坏；5. 在使用测试仪时，应遵守相关安全操作规程，确保人员和设备的安全。

氧化锌避雷器特性测试仪操作步骤氧化锌避雷器特性测试仪的操作1、接好联线和仪器电源，打开电源，屏幕上显示如下图4所示：氧化锌避雷器特性测试仪系统设定数据测量数据查看仪器校准时间校准↑↓移动 Y确认N返回图4 主菜单2、点击系统设定菜单，出现下图5所示菜单：氧化锌避雷器特性测试仪输入补偿角+0.000输入变比10000设备编号0000-A↑↓移动 Y确认N返回图5 系统设定菜单在此菜单下，可以设定变比值和补偿角。

数字的输入为:- 1 2 3 4 5 6 7 8 9 0 . 循环. 变比的输入不能有负数, 补偿角的输入只能笫一位数选择负号, 其余的输入为错误的输入. 数据中间只能用一个小数点. ↑：循环数字。

↓：向右移动位。

数字输完按返回即保存。

*注意变比值的正确算法：试验变压器变比的确定方法：这里的变比应为高压绕组与测量仪表绕组的匝数比或电压比。

例如交流输出额定电压为50KV的试验变压器，一般测量仪表绕组的额定电压为100V，所以变比为50KV/100V=500。

在线变比的确定方法：以110KV避雷器为例，其变比为*输入补偿角的算法：在补偿角为0时, 先测出A相和C相的角度φ{φA和φC},然后用{φC-φA}/2=补偿角，φA为正，φC为负.3、点击数据测量菜单，出现下图6所示菜单：氧化锌避雷器测试界面全电压0.000KV 全电流0.000mA电压基波0.000KV 电流基波0.000mA容性电流0.000mA 阻性电流基波0.000mA频率50.00Hz 阻性电流三次0.000mA有0.000W 阻0.000mA功功率性电流五次无功功率0.000W 阻性电流七次0.000mA设置变比0.000 阻性电流峰值0.000mA补偿角0.000 测试相位差0.00波形保存打印返回图6数据测试主菜单补偿角：已存储的数据可修改补偿角度，但修改值只影响当前显示/打印数据，不能存储。

变比：PT或试验变压器变比，显示试验电压U为输入参考电压Uref与K乘积。

氧化锌避雷器测试仪使用操作规程范文1. 测试仪器介绍氧化锌避雷器测试仪是一种用于测量和检测氧化锌避雷器电气性能的专用设备。

其主要功能是测量避雷器的残压和耐压指标，从而判断其是否正常工作。

本测试仪器采用先进的电子技术和数字显示技术，具有高精度、稳定性好、操作简单等特点。

2. 装置准备2.1 准备一台工作正常的氧化锌避雷器测试仪。

2.2 检查测试仪器的电源线和接地线是否正常连接，并确保连接牢固可靠。

2.3 检查测试仪器的各项测量功能是否正常。

3. 安装氧化锌避雷器3.1 安装氧化锌避雷器前，应先检查其外观是否完好无损。

3.2 选择合适的安装位置，并确保氧化锌避雷器的接地线连接良好。

3.3 按照氧化锌避雷器的安装要求进行固定安装。

4. 连接测试仪器4.1 将测试仪器的电源线插入电源插座，并打开电源开关。

4.2 将测试仪器的接地线与氧化锌避雷器的接地线相连，并确保连接良好。

4.3 将测试仪器的测试线分别连接到氧化锌避雷器的残压测试接口和耐压测试接口。

5. 开始测试5.1 打开测试仪器的电源，确保测试仪器处于正常工作状态。

5.2 根据氧化锌避雷器的型号和参数设置相应的测试参数，如测量范围、测试时间等。

5.3 按下测试仪器上的开始测试按钮，开始对氧化锌避雷器进行测试。

5.4 等待测试仪器完成测试，结果将会显示在测试仪器的显示屏上。

6. 结果分析6.1 根据测试仪器显示的结果，判断氧化锌避雷器的残压和耐压是否符合规范要求。

6.2 若测试结果显示正常，则说明氧化锌避雷器处于良好状态，可以投入使用。

6.3 若测试结果显示异常，建议及时更换或修理氧化锌避雷器。

7. 测试记录7.1 在测试完成后，及时记录测试结果和所测试的氧化锌避雷器信息，包括型号、序列号等。

7.2 需要记录的信息应准确、完整，以便后续查询和分析。

8. 设备维护8.1 每次使用完毕后，应将测试仪器彻底清洁干净，并做好防尘防潮工作。

8.2 定期检查和校准测试仪器，确保其准确性和可靠性。
