氧化锌避雷器工作原理与带电测试方法有关氧化锌避雷器工作原理与带电测试方法，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压掌控在安全范围内，从而保护了电器设备的安全。

氧化锌避雷器原理与带电测试方法一、氧化锌避雷器的工作原理氧化锌ZnO避雷器是20世纪70时代进展起来的一种新型避雷器, 它重要由氧化锌压敏电阻构成。

每一块压敏电阻从制成时就有它的肯定开关电压（叫压敏电阻），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿, 相当于短路状态。

然而，压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。

因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压掌控在安全范围内，从而保护了电器设备的安全。

二、氧化锌避雷器带电测试的理论依据1.氧化锌避雷器带电测试的紧要性氧化锌避雷器在运行中由于其阀片老化、受潮等原因，简单引起故障，这将导致主设备得不到保护，严重时可能发生爆炸，影响系统的安全运行。

而氧化锌避雷器预试必需停运主设备，会影响设备的运行牢靠性, 而且有时受运行方式的限制无法停运主设备，导致避雷器不能按时预试。

因此，氧化锌避雷器的带电测试与在线监测显得尤为紧要。

2.氧化锌避雷器带电测试的目的利用氧化锌避雷器的带电测量，测得避雷器阻性电流与总泄露电流的比值，即氧化锌避雷器的阻性电流重量，来判定避雷器的受潮及老化情形。

因氧化锌避雷器在阀片老化以及经受热和冲击破坏以及内部受潮时，氧化锌避雷器的有功损耗加剧，也即避雷器泄露电流中的阻性电流重量会明显增大，从而在氧化锌避雷器内部产生热量，使得氧化锌避雷器阀片进一步老化，产生恶性循环，破坏氧化锌避雷器内部稳定性。

通过氧化性避雷器带电测量有功重量，适时发觉有问题的氧化锌避雷器，将设备故障杜绝在萌芽状态。

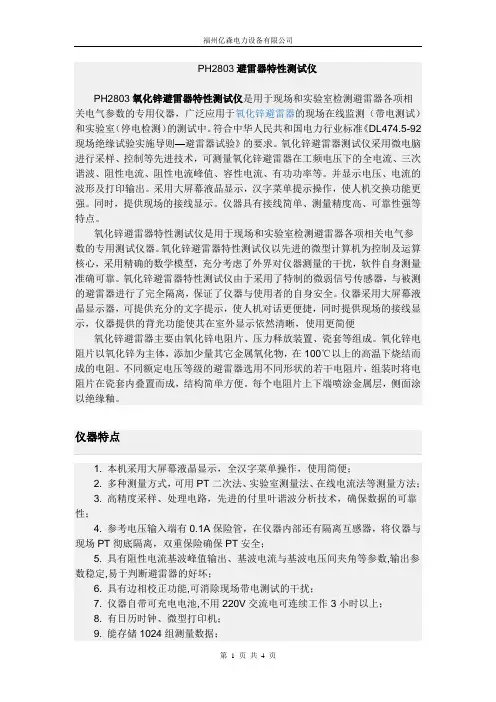

PH2803避雷器特性测试仪PH2803氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检测）的测试中。

符合中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的要求。

氧化锌避雷器测试仪采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。

并显示电压、电流的波形及打印输出。

采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。

同时，提供现场的接线显示。

仪器具有接线简单、测量精度高、可靠性强等特点。

氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用测试仪器。

氧化锌避雷器特性测试仪以先进的微型计算机为控制及运算核心，采用精确的数学模型，充分考虑了外界对仪器测量的干扰，软件自身测量准确可靠。

氧化锌避雷器特性测试仪由于采用了特制的微弱信号传感器，与被测的避雷器进行了完全隔离，保证了仪器与使用者的自身安全。

仪器采用大屏幕液晶显示器，可提供充分的文字提示，使人机对话更便捷，同时提供现场的接线显示，仪器提供的背光功能使其在室外显示依然清晰，使用更简便氧化锌避雷器主要由氧化锌电阻片、压力释放装置、瓷套等组成。

氧化锌电阻片以氧化锌为主体，添加少量其它金属氧化物，在100℃以上的高温下烧结而成的电阻。

不同额定电压等级的避雷器选用不同形状的若干电阻片，组装时将电阻片在瓷套内叠置而成，结构简单方便。

每个电阻片上下端喷涂金属层，侧面涂以绝缘釉。

1. 本机采用大屏幕液晶显示，全汉字菜单操作，使用简便；2. 多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；3. 高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；4. 参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；5. 具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；6. 具有边相校正功能,可消除现场带电测试的干扰；7. 仪器自带可充电电池,不用220V交流电可连续工作3小时以上；8. 有日历时钟、微型打印机；9. 能存储1024组测量数据；10. 配有RS-232通信接口，可将数据上传至计算机进行处理。

氧化锌避雷器阻性电流带电检测方法及误差分析杨继红、付晶晶新疆电力公司超高压公司2011年11月18日氧化锌避雷器阻性电流带电检测方法及误差分析新疆电力公司超高压公司杨继红、付晶晶[内容摘要]：介绍了氧化锌雷器带电检测的原理和方法，现场试验时干扰、及误差分析，提出了对氧化锌雷器带电检测数据的分析与判断方法。

[关键词]：氧化锌避雷器带电检测误差分析1 概述避雷器作为电力系统过电压保护装里，是极其重要的电力设备，其性能的优劣对电气设备的安全运行起着重大作用，在避雷器家族中，氧化锌避雷器因具有保护比小、通流量大、非线性性能好等优点，我国从90年代开始引进氧化锌避雷器已逐步取代碳化硅避雷器而处于垄断地位。

氧化锌避雷器在长期运行电压作用下，阀片长期有泄露电流通过，泄漏电流I0为一合成电流，它由阻性泄漏电流I R和容性电流I c组成。

氧化锌避雷器在长期运行过程中，绝缘性能可能会逐渐下降。

原因主要有两个，一是避雷器结构上密封不严造成内部受潮;二是氧化锌阀片长期承受工频电压而容易老化。

运行中氧化锌避雷器的外部瓷套受污秽及潮气作用时，外部瓷套的电位分布发生了变化，内部阀片与外部瓷套之间存在较大的径向电位差。

当径向电位差达到一定数值，可能引起径向局部放电并产生脉冲电流，甚至烧熔阀片。

氧化锌避雷器承受雷电过电压或其他暂态过电压，如瞬时发热大于散热能力，吸收的冲击能量不能及时散出去，容易引起氧化锌阀片的劣化和热破坏引起爆炸。

避雷器阀片老化是常见故障，而且该故障是一个缓慢发展的过程，仅靠每年一次的预防性试验，难以准确反映现场运行条件，不能完全保证避雷器的安全运行。

因此，为了使氧化锌避留器能保持正常的工作状态.必须对它进行运行监视.掌握其老化发展的情况.以便在事故初期阶段就能发现异常.防患事故于未然是很重要的.最有效的方法是对110kV及以上电压等级的氧化锌避雷器定期带电测试，监测避雷器各参数(全电流、阻性电流、有功损耗)的变化情况，从而及时诊断出避雷器异常现象，有效防止避雷器的突发事故，确保避雷器和电力系统安全可靠运行。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或亳安级) ;当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

避雷器牌子推荐：民熔电气氧化锌避雷器(MOA)具有体积小、造价低、保护性能优越、非线性特性好，无续流，流通量大、耐污性能好等优点，广泛应用于电力系统的过电压保护。

2.测量避雷器阻性电流的目的由于MOA有良好的非线性电阻特性，所以氧化锌避雷器内部是没有间隙的。

正是由于没有间隙，在正常运行中阀片长期承受电力系统运行电压的作用，以及内部受潮或过热等因素的影响，因而会造成阀片非线性电阻特性的劣化。

这种劣化的主要表现是正常电压下的阻性电流的增加，阻性电流的加大造成发热量的增加，避雷器内部温度的上升，温度的上升又加速阀片的老化，形成恶性循坏，最后导致MOA由于过热而损坏，严重时可能引起避雷器的爆炸，引起大面积停电事故。

一般认为仅占总泄漏电流10%~20%的阻性电流的增加是引起MOA劣化的主要因素，所以从总泄漏电流中准确提取其阻性电流是判断MOA运行状况的关键。

3.避雷器电流分析氧化锌避雷器的泄漏电流可以被分为两部分:容性部分和阻性部分，一-般认为阻性电流仅占总泄漏电10%~20%。

如下图2为MOA的等效电路，由非线性电阻R和电容C并联组成。

其中为MOA的总泄漏电流，I为阻性电流，I。

为容性电流。

由图2知，MOA的阻性电流与电压同相位，而容性电流超前电压90°，其电压和电流的矢量图如图3所示。

4测量原理电阻电流是在避雷器连续工作电压下测量的，可以用静电电压表测量，连续工作电压可以通过避雷器的铭牌获得。

由以上分析可知，为了得到避雷器连续工作电压下的阻性电流I，只需测量电压U与总漏电流I的交差θ，取有效值，根据I.=ICOSθ计算x，得到电阻电流I.5。

金属氧化物避雷器（MOA）试验指导方案金属氧化物避雷器（MOA）试验目前国内预试规程对氧化锌避雷器的试验有三项规定：（1）绝缘电阻试验；（2）直流1mA下电压及75%该电压下泄漏电流的测量；（3）运行电压下交流泄漏电流及阻性分量的测量（有功分量和无功分量）。

除规程规定的三项试验外，在必要时，还需进行工频参考电流下的参考电压测量试验等试验综合判断避雷器状态。

对于氧化锌避雷器试验，在实验前应做好以下准备工作：1填写第一种工作票，编写作业控制卡、质量控制卡、办理工作许可手续2向工作班成员交代工作内容、人员分工、带电部位、进行危险点告知，并履行确认手续后开工3准备试验用仪器、仪表、工具，所用仪器、仪表、工具应在合格周期内4围网封闭，把安全标识牌朝外挂在围网上，打开高压警示灯，摆放温湿度计；5检查被试品外壳，应可靠接地6挂上接地线，对被试品放电7拆除被试品高压引线，计数器引线，其他检修人员撤离现场8检查被试品外观，清洁表面污垢9接取电源，先测量电源电压是否符合要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作 10记录天气情况和温度、湿度、安装位置、运行方式、运行电压、试验日期等，抄录被试避雷器的铭牌参数。

7.1 避雷器绝缘电阻测量试验目的：判断避雷器绝缘是否受潮或瓷套裂纹等缺陷。

试验范围：避雷器本体绝缘电阻；底座绝缘电阻试验仪器：最常用的仪器室兆欧表，兆欧表按电源型式分为发电机型和整流电源型。

35kV以上避雷器选用5000V兆欧表，35kV及以下的避雷器选用2500V。

在这里我们选用DM100C 数字式高压兆欧表，选择试验电压为本体绝缘5000V,底座绝缘2500V。

试验步骤：1）实验前对兆欧表本身进行检查，将兆欧表水平放稳进行以下操作：1接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“E”端子，其指示应为零。

2开路时，接通电源或兆欧表达额定转速时其指示应指无穷大3断开电源，将兆欧表的接地端与被试品的地线连接4兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或者驱动兆欧表，兆欧表指示应仍然指示无穷大。

一、概述：氧化锌避雷器阻性电流测试仪主要是用于测量阻性电流，3～7次谐波电流，从而分析氧化锌老化和受潮的程度。

是检测氧化锌避雷器运行中的各项交流电气参数的专用仪器，也可用于实验室做出厂和验收试验。

现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

（详情点击进入官网或来电咨询）二、仪器特点:1. 多种电压基准信号取样方式：有线同步：从PT端计量绕组取信号，数字信号有线传输。

无线同步：从PT端计量绕组B相取信号，数字信号无线传输，省去电缆长距离连接。

感应板同步：不需要从PT端子取信号，从氧化锌避雷器B相底座安装感应板取电压信号。

无电压同步：不需要从PT端子取信号，采用软件计算的方式找到电压基准。

2. 电压信号和电流信号（输入阻抗低于1Ω）完全隔离保证数据的可靠性和安全性。

3．本仪器可以三相同测，自动计算不需补偿。

4. 交、直流两用型，内带高能锂离子电池，特别适合无电源场合。

5. 配套上位机软件可以生存word报告，方便数据的管理和查询；6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。

7. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；8. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

三、主要技术指标：参考电压输入范围（峰值）：20V-250V ±(读数⨯2% + 5个字)全泄漏电流测量范围(峰值)：100uA-10mA ±(读数⨯2% + 5个字)阻性电流测量范围(峰值)：100uA-10mA ±(读数⨯5% + 5个字)（二次法不含相间干扰）容性电流测量范围(峰值)：100uA-10mA ±(读数⨯5% + 5个字)电流谐波测量准确度：±（读数×10%+10uA）电流通道输入电阻：≤2Ω电场强度输入范围：30kV/m~300kV/m，总谐波含量<30%电场强度测量准确度：±（读数×10%）角度测量范围：0·-360·功耗：4W充电电源：DC12V锂电池容量：10000mAh无线传输距离：400M四、仪器面板结构图：主机面板图：无线发射器面板图：图1五．接线图:说明：每次接线之前，要把仪器的地和大地牢固的连接在一起！！！1. 实验室接线图注意事项：1、电压信号线B相和N接仪表端，电流线IB接避雷器下端，仪器地要接大地端。

金属氧化物避雷器的测量工频参考电压、电阻和持续金属氧化物避雷器的测量工频参考电压、电阻和持续电流，汇卓电力技术《金属氧化物避雷器的测量工频参考电压、电阻和持续电流》、金属氧化物避雷器测试仪使用方法及无间隙避雷器电阻测量，金属氧化物避雷器的测量工频参考电压、电阻和持续电流来自于汇卓电力检测试验技术，汇卓电力致立研发标准、稳定、安全的电力试验设备。

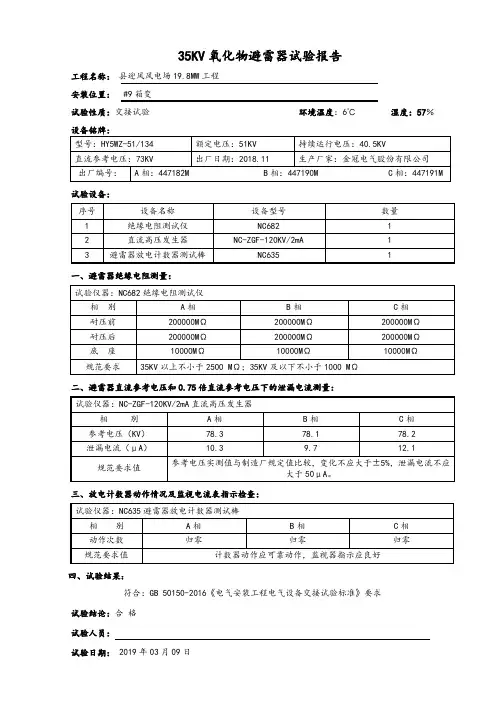

数字兆欧表氧化锌避雷器直流参数测试仪一、金属氧化物避雷器的试验项目，应包括下列内容：1、测量金属氧化物避雷器及基座绝缘电阻；2、测量金属氧化物避雷器的工频参考电压和持续电流；3、测量金属氧化物避雷器直流参考电压和0 .75倍直流参考电压下的泄漏电流；4、检查放电记数器动作情况及监视电流表指示；5、工频放电电压试验。

二、无间隙金属氧化物避雷器试验项目按本条第1、2、3、4款的内容，其中第2、3两款可选做一项；有间隙金属氧化物避雷器的试验项目按本条第1款、第5款的内容。

21.0.2金属氧化物避雷器绝缘电阻测量，应符合下列要求：1、35kV以上电压：用HZ2672数字兆欧表5000V兆欧表，绝缘电阻不小于2500MΩ；2、35kV及以下电压：用HZ G2671数字兆欧表2500V兆欧表，绝缘电阻不小于1000M Ω；3、低压（1kV以下）：用HZ G2670数字兆欧表500V兆欧表，绝缘电阻不小于2MΩ。

注：基座绝缘电阻不低于5 MΩ三、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列要求：1、金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合《交流无间隙金属氧化物避雷器》GB11032或产品技术条件的规定；2、测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流或总电流值应符合产品技术条件的规定。

注：金属氧化物避雷器持续运行电压值参见现行国家标准《交流无间隙金属氧化物避雷器》GB11032。

四、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流应符合下列规定:1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值，并符合产品技术条件的规定。

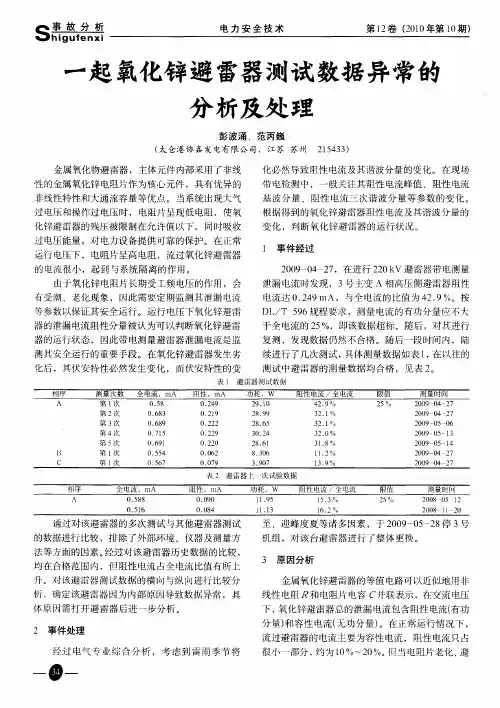

避雷器阻性电流检测数据分析和处理
金属氧化物避雷器泄漏电流带电检测数据分析应采取纵向、横向比较和综合分析，判断金属氧化物避雷器是否存在受潮、老化等劣化，应以补偿后的数据进行对比分析，同时应注意，宜以同种方法测试数据进行比校。

a)纵向比较：同一产品，在相同的环境条件下与前次或初始值比较，阻性电流初值差应≤30%，全电流初值差应≤20%。

当阻性电流增加0.3倍时应缩短试验周期并加强监测，增加1倍时应停电检查。

b)横向比较：同一厂家、同一批次、同相位的产品，避雷器各参数应大致相同，彼此应无显著差异。

如果全电流或阻性电流差别超过70%，即使参数不超标，避雷器也有可能异常。

c)综合分析法：当怀疑避雷器泄漏电流存在异常时，应排除各种因素的干扰，并结合红外精确测温、高频局放测试结果进行综合分析判断，必要时应开展停电诊断试验。

氧化锌避雷器的电气性能可以从阻性电流基波峰值（Ir1p）来判断，但从电压电流相角（Φ）判断更为有效，考虑到δ=90°－Φ相当于介损角，直接用Φ评价MOA也是十分简捷的。

没有“相间干扰”时，Φ大多在81°~86°之间，按“阻性电流不能超过总电流的25%”要求，Φ不能小于75°，实际上Φ＜80°时应当引起注意。

可参考下表对MOA性能分段评价：
Φ＜75°75°～78.9°79°～82.9°83°～87.9°≥88°性能差中良优有干扰用抗干扰法测量时，认为A相和C相对B相的干扰相等，即B相不受干扰，这样在测量时可能会出现1°～2°的误差。
