焊收音机金工实习报告

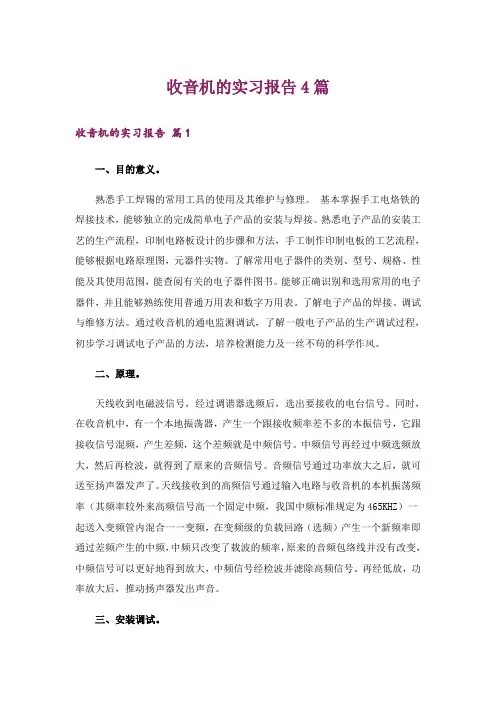

收音机的实习报告4篇收音机的实习报告篇1一、目的意义。

熟悉手工焊锡的常用工具的使用及其维护与修理。

基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。

了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

了解电子产品的焊接、调试与维修方法。

通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。

二、原理。

天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

三、安装调试。

1、检测。

（1）通电前的预备工作。

（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。

（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。

（初测。

）（4）接入电源（注意、—极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。

焊接电工实习报告（收音机方面）第一篇：焊接电工实习报告(收音机方面)焊接电工实习报告（收音机方面）在学习了相关的理论之后，我终于能够自己开始实习了，这让我兴奋不已，我很认真的完成了自己的实习任务。

一、实习内容：(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

三、实习目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。

而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。

有助于我们对理论知识的理解，帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。

同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。

同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

具体目的1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

第二篇：收音机焊接电工实习报告收音机焊接电工实习报告一、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

收音机焊接实习报告收音机焊接实习报告收音机焊接实习报告1一、实习目的：培养学生的动手能力；把所学的电子电路理论知识通过具体电路的实际应用进一步理解，掌握，以达理论和实践有机融接，提升对电子电路较深的认知，为后续的专业课程学习铺垫基础和能力。

二、实习器材介绍：电烙铁，*头螺丝刀，十字头螺丝刀、镊子、剪子。

松香和锡，两节5号电池。

等必备工具EDT-2901型收音机套件一套。

三、实习内容及过程：介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。

其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。

在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化，不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。

什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。

经过调幅的电波叫调幅波。

它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。

调幅波的振幅大小，由调制信号的强度决定。

调幅波用英文字母AM表示。

使载波频率按照调制信号改变的调制方式叫调频FM。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅保持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。

目前，调幅制无线电广播分做长波、中波和短波三个__段，分别由相应波段的无线电波传送信号。

我国只有中波和短波两个__段的无线电广播。

中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。

1，焊接前处理电烙铁在焊接前要进行烙铁的处理，处理电烙铁的目的是保护电烙铁，能够让电烙铁使用更长的时间。

收音机焊接实习报告收音机焊接实习报告8篇在人们素养不断提高的今天，我们都不可避免地要接触到报告，我们在写报告的时候要注意逻辑的合理性。

那么一般报告是怎么写的呢？下面是小编精心整理的收音机焊接实习报告，希望对大家有所帮助。

收音机焊接实习报告1实习目的：培养学生的动手能力；把所学的电子电路理论知识通过具体电路的实际应用进一步理解，掌握，以达理论和实践有机融接，提升对电子电路较深的认知，为后续的专业课程学习铺垫基础和能力。

二、实习器材介绍：电烙铁，平头螺丝刀，十字头螺丝刀、镊子、剪子。

松香和锡，两节5号电池。

等必备工具EDT-2901型收音机套件一套。

实习内容及过程：介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。

其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。

在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化，不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。

什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。

经过调幅的电波叫调幅波。

它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。

调幅波的振幅大小，由调制信号的强度决定。

调幅波用英文字母AM表示。

使载波频率按照调制信号改变的调制方式叫调频FM。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅保持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。

目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。

我国只有中波和短波两个大波段的无线电广播。

中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。

收音机焊接实习报告收音机焊接实习报告500字范文是将理论联系于实践，培养实际工作能力和分析解决问题的能力，达到学以致用的目的，为成功走向社会做准备。

下面是店铺为您整理的收音机焊接实习报告，一起来看看收音机焊接实习报告!收音机焊接实习报告篇一即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。

激动是因为有一周相对轻松的时间和自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。

但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。

同时，在这实习期间，对于电装实习这门课有了更深一层的认识。

电装实习课的全称是电子产品组装实习，本课程针对我们测控开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。

对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。

同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。

在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。

这些任务一直贯穿于我们整个电装实习。

在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。

烙铁，锡丝，吸焊枪，镊子，螺丝刀等。

当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。

焊接收音机实习报告5篇焊接收音机实习报告篇1（3209字）写在前面：科学上有句名言：实践是检验真理的唯一基石。

作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。

而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。

当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。

怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。

其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。

说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。

唯有不断前进，才能将困难挫折抛在身后。

我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。

当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。

当我们远看时，路不是直的；但渐渐地，脚下的路就直了。

人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。

难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。

之前我从来没有接触过类似的实习，心里难免紧张。

幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。

晚上我将工具拿出来看了看。

稍微熟悉了下实习器材。

第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。

收音机焊接实习报告收音机焊接实习报告范文下面是由实习报告栏目小编整理编辑的收音机焊接实习报告范文，欢迎浏览。

收音机焊接实习报告范文【一】一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。

二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。

具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。

同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。

超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。

四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

2加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。

对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。

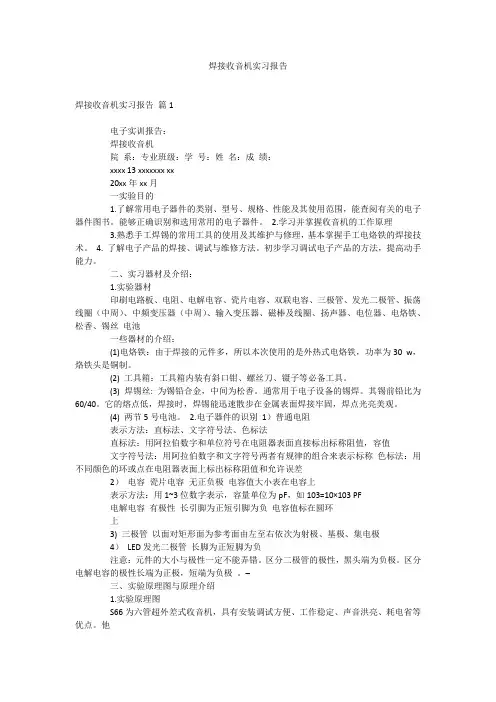

焊接收音机实习报告焊接收音机实习报告篇1电子实训报告：焊接收音机院系：专业班级：学号：姓名：成绩：xxxx 13 xxxxxxx xx20xx年xx月一实验目的1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件。

2.学习并掌握收音机的工作原理3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。

4. 了解电子产品的焊接、调试与维修方法。

初步学习调试电子产品的方法，提高动手能力。

二、实习器材及介绍：1.实验器材印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池一些器材的介绍：(1)电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2) 工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。

(3) 焊锡丝: 为锡铅合金，中间为松香。

通常用于电子设备的锡焊。

其锡前铅比为60/40。

它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4) 两节5号电池。

2.电子器件的识别1）普通电阻表示方法：直标法、文字符号法、色标法直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容值文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差2）电容瓷片电容无正负极电容值大小表在电容上表示方法：用1~3位数字表示，容量单位为pF，如103=10×103 PF电解电容有极性长引脚为正短引脚为负电容值标在圆环上3) 三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极4）LED发光二极管长脚为正短脚为负注意：元件的大小与极性一定不能弄错。

区分二极管的极性，黑头端为负极。

区分电解电容的极性长端为正极，短端为负极。

收音机的实习报告关于收音机的实习报告（通用8篇）一段辛苦的实习生活已经告一段落了，相信你会领悟到不少东西，为此就要认真思考实习报告如何写了。

很好奇实习报告是怎么写的吧，以下是小编为大家整理的收音机的实习报告，欢迎阅读与收藏。

收音机的实习报告篇1一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。

二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。

具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。

同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。

超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。

四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

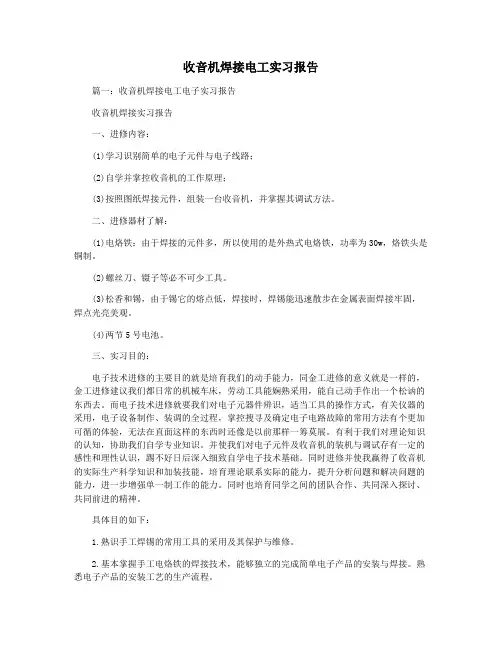

收音机焊接电工实习报告篇一：收音机焊接电工电子实习报告收音机焊接实习报告一、进修内容：(1)学习识别简单的电子元件与电子线路；(2)自学并掌控收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

二、进修器材了解：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必不可少工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

三、实习目的：电子技术进修的主要目的就是培育我们的动手能力，同金工进修的意义就是一样的，金工进修建议我们都日常的机械车床，劳动工具能娴熟采用，能自己动手作出一个松讷的东西去。

而电子技术进修就要我们对电子元器件辨识，适当工具的操作方式，有关仪器的采用，电子设备制作、装调的全过程，掌控搜寻及确定电子电路故障的常用方法有个更加可循的体验，无法在直面这样的东西时还像是以前那样一筹莫展。

有利于我们对理论知识的认知，协助我们自学专业知识。

并使我们对电子元件及收音机的装机与调试存有一定的感性和理性认识，踢不好日后深入细致自学电子技术基础。

同时进修并使我赢得了收音机的实际生产科学知识和加装技能，培育理论联系实际的能力，提升分析问题和解决问题的能力，进一步增强单一制工作的能力。

同时也培育同学之间的团队合作、共同深入探讨、共同前进的精神。

具体目的如下：1.熟识手工焊锡的常用工具的采用及其保护与维修。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟识印制电路板设计的步骤和方法，熟识手工制作印制电板的工艺流程，能根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能恰当辨识和采用常用的电子器件，并且能娴熟采用普通万用表和数字万用表。
