电装实习报告(收音机)

电工电子实习报告收音机〔共8篇〕第1篇：收音机电子电工实习报告一、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速漫步在金属外表焊接结实，焊点光亮美观。

(4)两节5号电池。

三、实习目的：电子技术实习的主要目的就是培养我们的动手才能，电子技术实习使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深化学习电子技术根底。

同时实习使我获得了收音机的实际消费知识和装配技能，培养理论联络实际的才能，进步分析^p 问题和解决问题的才能，增强独立工作的才能。

同时也培养同学之间的团队合作、共同讨论、共同前进的精神。

详细目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.根本掌握手工电烙铁的焊接技术，可以独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的消费流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，可以根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.可以正确识别和选用常用的电子器件，并且可以纯熟使用普通万用表和数字万用表。

6.理解电子产品的焊接、调试与维修方法。

四、原理简述：咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振，从而将某台的调幅发射信号接收下来。

收音机的实习报告3篇并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

三、安装调试1.检测（1）通电前的预备工作。

（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。

（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。

初测。

（4）接入电源（注意、-极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。

然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值（即静态工作点），将测量结果填到实习报告中。

测量时注意防止表笔将要测量的点与其相邻点短接。

2、调试经过通电检查并正常发声后，可进行调试工作。

（1）调中频频率（俗称调中周）目的：将中周的谐振频率都调整到固定的中频频率“465KHZ”这一点上。

a. 将信号发生器（XGD-A）的频率选择在MW（中波）位置，频率指针放在465KHZ位置上。

b. 打开收音机开关，频率盘放在最低位置（530KHZ），将收音机靠近信号发生器。

c. 用改锥按顺序微微调整T4、T3，使收音机信号最强，这样反复调T4、T3（2～3次），使信号最强，使扬声器发出的声音（1KHZ）达到最响为止（此时可把音量调到最小），后面两项调整同样可使用此法。

（2）调整频率范围（通常叫调频率复盖或对刻度）目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525KHZ～1605KHZ。

a. 低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号声出现并最强。

· b. 高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。

组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。

2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数推断。

5.了解晶体管在电子电路中的用处与用法。

三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用处较广，接受的电波较多。

所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。

四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。

焊锡，螺丝刀，镊子，各种收音机零件。

五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。

2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。

电阻需要按色环区分其电阻。

二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。

六：实习心得这次组装收音机应当算作胜利吧。

装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

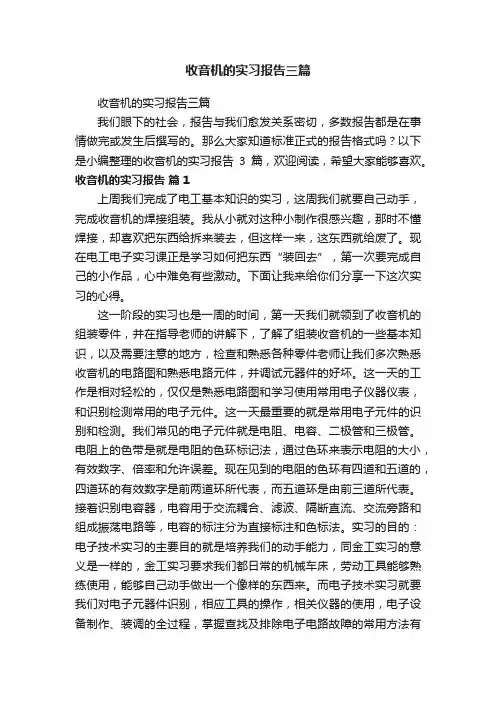

收音机的实习报告三篇收音机的实习报告三篇我们眼下的社会，报告与我们愈发关系密切，多数报告都是在事情做完或发生后撰写的。

那么大家知道标准正式的报告格式吗？以下是小编整理的收音机的实习报告3篇，欢迎阅读，希望大家能够喜欢。

收音机的实习报告篇1上周我们完成了电工基本知识的实习，这周我们就要自己动手，完成收音机的焊接组装。

我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。

现在电工电子实习课正是学习如何把东西“装回去”，第一次要完成自己的小作品，心中难免有些激动。

下面让我来给你们分享一下这次实习的心得。

这一阶段的实习也是一周的时间，第一天我们就领到了收音机的组装零件，并在指导老师的讲解下，了解了组装收音机的一些基本知识，以及需要注意的地方，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。

这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。

这一天最重要的就是常用电子元件的识别和检测。

我们常见的电子元件就是电阻、电容、二极管和三极管。

电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。

现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。

接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。

实习的目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。

而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。

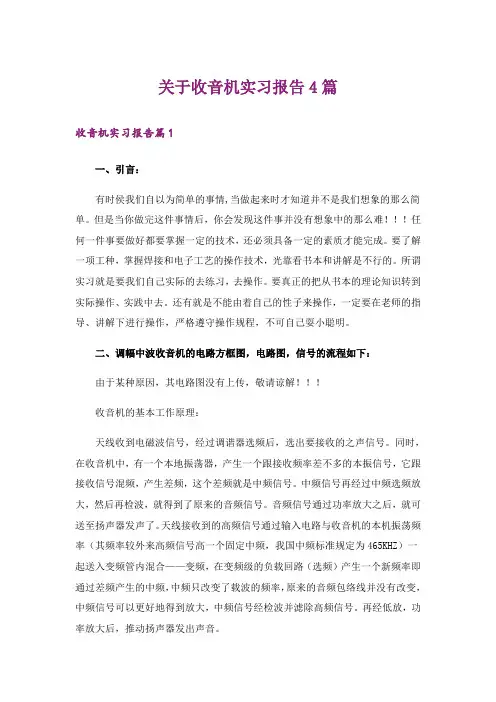

关于收音机实习报告4篇收音机实习报告篇1一、引言：有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。

但是当你做完这件事情后，你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。

要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。

所谓实习就是要我们自己实际的去练习，去操作。

要真正的把从书本的理论知识转到实际操作、实践中去。

还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。

二、调幅中波收音机的电路方框图，电路图，信号的流程如下：由于某种原因，其电路图没有上传，敬请谅解收音机的基本工作原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的之声信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

三、安装前的准备工作：所需的基本工具：电烙铁（焊枪）、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。

焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好的。

2、要清楚的识别元件种类和作用。

3、在焊接时要注意电烙铁的角度，要使电烙铁、焊锡丝与电路板三位一体，要注意焊锡丝的用量，如果多了可能会影响其它元件的焊接也不美观，少了也许会焊不牢固。

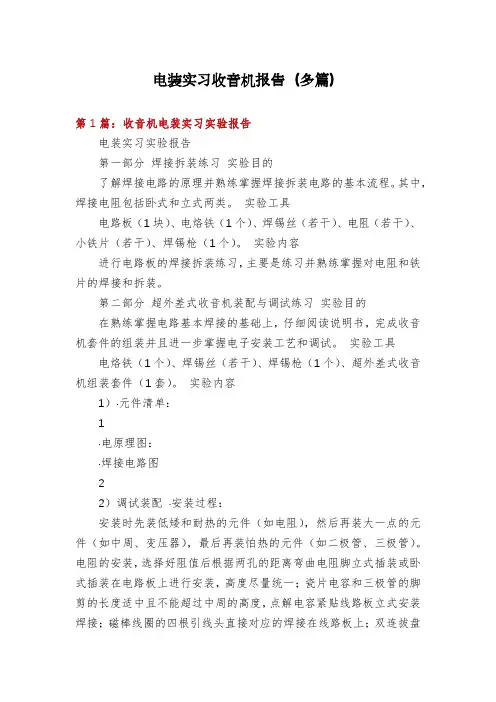

电装实习收音机报告（多篇）第1篇：收音机电装实习实验报告电装实习实验报告第一部分焊接拆装练习实验目的了解焊接电路的原理并熟练掌握焊接拆装电路的基本流程。

其中，焊接电阻包括卧式和立式两类。

实验工具电路板（1块）、电烙铁（1个）、焊锡丝（若干）、电阻（若干）、小铁片（若干）、焊锡枪（1个）。

实验内容进行电路板的焊接拆装练习，主要是练习并熟练掌握对电阻和铁片的焊接和拆装。

第二部分超外差式收音机装配与调试练习实验目的在熟练掌握电路基本焊接的基础上，仔细阅读说明书，完成收音机套件的组装并且进一步掌握电子安装工艺和调试。

实验工具电烙铁（1个）、焊锡丝（若干）、焊锡枪（1个）、超外差式收音机组装套件（1套）。

实验内容1）·元件清单：1·电原理图：·焊接电路图22）调试装配·安装过程：安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后再装怕热的元件（如二极管、三极管）。

电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚立式插装或卧式插装在电路板上进行安装，高度尽量统一；瓷片电容和三极管的脚剪的长度适中且不能超过中周的高度，点解电容紧贴线路板立式安装焊接；磁棒线圈的四根引线头直接对应的焊接在线路板上；双连拔盘安装时在它的元周内的高出部分的元件脚剪去；喇叭安放挪位后用喇叭压板和螺丝固定。

·调试过程：测量电流，电位器开关关掉，装上电池并用万用表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）电流指示小于10mA，则证明已经通电，将电位器开关打开，用万用表分别依次测量E、D、C、B、A五个电流缺口，测试完毕均在要求范围之内，用烙铁依次联通五个缺口，再把音量开到最大，调双连拔盘，收到电台。

·故障即解决方案当测量值不在规定范围时，检查三极管极性是否装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级存在问题，检查并纠正，再次测量电流值，若正常则故障解决，否则继续依次排查故障。

收音机的实习报告六篇收音机的实习报告六篇在经济发展迅速的今天，我们使用报告的情况越来越多，其在写作上有一定的技巧。

为了让您不再为写报告头疼，以下是小编帮大家整理的收音机的实习报告6篇，仅供参考，欢迎大家阅读。

收音机的实习报告篇1一、引言：有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。

但是当你做完这件事情后，你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。

要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。

所谓实习就是要我们自己实际的去练习，去操作。

要真正的把从书本的理论知识转到实际操作、实践中去。

还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。

二、调幅中波收音机的电路方框图，电路图，信号的流程如下：由于某种原因，其电路图没有上传，敬请谅解收音机的基本工作原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

三、安装前的准备工作：所需的基本工具：电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。

焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好的。

收音机实习报告（精选4篇）收音机篇1即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。

激动是因为有一周相对轻松的时间和学习自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。

但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。

同时，在这实习期间，对于电装实习这门课有了更深一层的认识。

电装实习课的全称是电子产品组装实习，本课程针对我们测控专业开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。

对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。

同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。

在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。

这些任务一直贯穿于我们整个电装实习。

在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。

烙铁，锡丝，吸焊枪，镊子，螺丝刀等。

当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。

首先，最基本也是最常用的元件电阻。

电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等，换算方法是：1兆欧=1000千欧=1000000欧。

收音机实习报告八篇收音机实习报告篇11.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。

1.收音机原理把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

图中夏牌ZX-05型调频、调幅收音机电路原理图，印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。

1．AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。

本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。

混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV 控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

收音机的实习报告关于收音机的实习报告（通用8篇）一段辛苦的实习生活已经告一段落了，相信你会领悟到不少东西，为此就要认真思考实习报告如何写了。

很好奇实习报告是怎么写的吧，以下是小编为大家整理的收音机的实习报告，欢迎阅读与收藏。

收音机的实习报告篇1一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。

二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。

具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。

同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。

超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。

四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

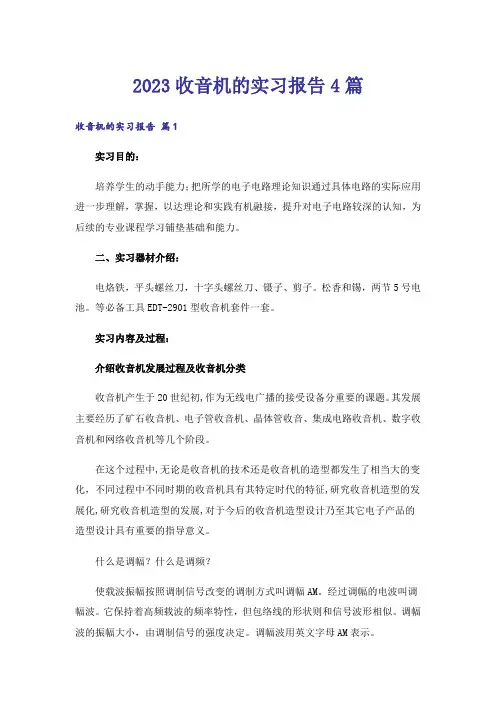

2023收音机的实习报告4篇收音机的实习报告篇1实习目的：培养学生的动手能力；把所学的电子电路理论知识通过具体电路的实际应用进一步理解，掌握，以达理论和实践有机融接，提升对电子电路较深的认知，为后续的专业课程学习铺垫基础和能力。

二、实习器材介绍：电烙铁，平头螺丝刀，十字头螺丝刀、镊子、剪子。

松香和锡，两节5号电池。

等必备工具EDT-2901型收音机套件一套。

实习内容及过程：介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。

其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。

在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化，不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。

什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。

经过调幅的电波叫调幅波。

它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。

调幅波的振幅大小，由调制信号的强度决定。

调幅波用英文字母AM表示。

使载波频率按照调制信号改变的调制方式叫调频FM。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅保持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。

目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。

我国只有中波和短波两个大波段的无线电广播。

中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。

1，焊接前处理电烙铁在焊接前要进行烙铁的处理，处理电烙铁的目的是保护电烙铁，能够让电烙铁使用更长的时间。

关于收音机的实习报告四篇关于收音机的实习报告四篇在学习、工作生活中，报告与我们的生活紧密相连，报告成为了一种新兴产业。

那么一般报告是怎么写的呢？以下是小编为大家收集的收音机的实习报告4篇，欢迎大家分享。

收音机的实习报告篇1第一章超外差式收音机概述超外差收音机，首先把接收到不同频率的电台信号，都变成固定的中频信号我国规定中频信号是465kHZ)，由中频放大器进行放大然后进行检波，这样就克服了直放式收音机在接收不同频率的时候灵敏度不均匀的缺点。

而且固定频率的中频信号既便于放大又便于调谐因此超外差式收音机具有灵敏度高、选择性好的特点。

这也是超外差收音机名称的由来。

第二章超外差调幅收音机基本原理空间有许许多多电台发送的电磁波，它们都有自己的固定频率，收音机通过天线和由电感线圈和可变电容器组成的谐振电路（称调谐电路）来选择性的接收所需高频信号。

由调谐电路选择出的所需要的电台信号是已调幅的高频信号，并且十分微弱，需要先经过高频小信号放大器进行放大处理，再经过变频器（混频器和本振）将高频信号变为频率为465KHz的中频信号，这是超外差式收音机的核心部分，由于它是调制信号，喇叭无法将这种信号直接还原成声音，因此，必须从高频信号中把音频信号分离出来，这个分离过程称为解调，或检波。

在收音机中，检波是由半导体器件二极管或三极管来完成。

调幅的高频信号经检波还原出音频信号，再经过低频功放然后送往喇叭，喇叭将音频信号还原为声音。

收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率-465KHz中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。

而不是把接收天线接收下来的高频调幅波直接放大去检出音频信号（直放式）。

超外差式收音机由输入回路高放混频级,一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段.2.2变频级电路变频级电路的本振和混频，要求由一只三极管担任（自激式变频电路）。

收音机的组装与调试的实习报告（大全五篇）第一篇：收音机的组装与调试的实习报告超外差式收音机的组装与调试报告1.实验目的：1.掌握收音机的工作原理及组成；2.学会超外差式收音机的安装与调试。

二、实验仪器：收音机零件一套工具包一个（包括万用表、电烙铁等）。

3.实验原理：（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。

输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。

（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。

这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。

由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。

其中差频分量（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。

因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。

（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。

中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。

质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。

（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。

由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。

2023年收音机的实习报告集合7篇收音机的实习报告篇1一、实习名称：组装收音机二、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理，组装收音机实习报告。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.掌握万用表的用法。

4.了解超外差式收音机的组成与工作原理5.学会各种基本电子元器件的识别与参数判断6.了解晶体管在电子电路中的用途与用法三、收音机工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。

是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号"滤掉"，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀！四，实习材料电烙铁：外热式电烙铁，功率为30w，烙铁头是铜制。

焊锡膏，焊锡，螺丝刀、镊子，练习用的电路板，砂纸，练习用电阻，电容，三极管，散装的收音机零件(电阻，电容，发光二极管，三极管，变压器，导线，电池，喇叭等等)。

五、实习内容1，电烙铁的使用。

使用烙铁时，烙铁的温度太低则熔化不了焊锡，或者使焊点未完全熔化而成不好看、不可靠的样子。

太高又会使烙铁"烧死"(尽管温度很高，却不能蘸上锡)。

另外也要控制好焊接的时间，电烙铁停留的时间太短，焊锡不易完全熔化、接触好，形成"虚焊"，而焊接时间太长又容易损坏元器件，或使印刷电路板的铜箔翘起。

2023收音机的实习报告9篇收音机的实习报告篇1写在前面：科学上有句名言：实践是检验真理的唯一基石。

作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。

而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。

当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。

怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。

其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。

说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。

唯有不断前进，才能将困难挫折抛在身后。

我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。

当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。

当我们远看时，路不是直的；但渐渐地，脚下的路就直了。

人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。

难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。

之前我从来没有接触过类似的实习，心里难免紧张。

幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。

晚上我将工具拿出来看了看。

稍微熟悉了下实习器材。

第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。

收音机的实习报告三篇收音机的实习报告篇1一、实习目的：(1) 学习识别简单的电子元件与电子线路；(2) 学习并掌握收音机的工作原理；(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法；二、实验器材及介绍：(1) 收音机零件一套。

(2) 电烙铁。

(3) 螺丝刀、镊子、剪刀等必备工具。

(4) 松香和锡。

(5) 两节5号电池。

三、实验原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

四、实验步骤：1. 对照元件清单目录表检察元件是否齐全；初始步骤得慎重对待，因为到时候怕焊到一半的时候去找器件，而且如果拿别人的器件的话，又会影响别人焊板子的速度，所以得仔细检查器件，并测试元器件是否损坏。

比如：A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值，而且比较小，如果万用表无限时，则说明电阻无穷大，则输入变压器有问题，得换个新的。

B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通，c 和d是否导通，这个检测方法是最快有效的方法。

C.电阻的检测：要注意将万用表拨到适当的位置，这样方便读数，减低误读，从而提高焊板子的速度。

2. 识别各种元器件以及学习收音机调频调幅的工作原理；这个过程在实验原理部分已经阐述过了，此处就不多重复。

3. 按照电路图将元器件焊接在与之对应的位置处；4. 焊板子的过程；这个过程如果熟练的话，焊板子是非常快且轻松的过程，一人专门焊板子，一人专门递元器件，合作焊接这样焊接的效率才比较高。

5. 装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；A. 首先检测是否通电，起码二极管也要亮；B. 检测a、b、c、d测试点的电流情况；C.检测焊盘是否有松动的情况；D.以a、b、c、d为基点，用万用表的二极管档分别测试与其相同的地方是否都导通，确保整个电路导通，防止局部短路；E.用万用表二极管档检测铜线的端点是否导电，并且检测分清楚 a、b、c、d到底是哪几根铜线；6. 把焊接好的电路板与外壳组装；7. 检查验收。
