电工实习-收音机组装实验报告2

电工电子收音机实习报告电工电子收音机实习报告1实习目的：培养学生的动手能力；把所学的电子电路理论知识通过具体电路的实际应用进一步理解，掌握，以达理论和实践有机融接，提升对电子电路较深的认知，为后续的专业课程学习铺垫基础和能力。

二、实习器材介绍：电烙铁，平头螺丝刀，十字头螺丝刀、镊子、剪子。

松香和锡，两节5号电池。

等必备工具EDT-2901型收音机套件一套。

实习内容及过程：介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。

其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。

在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化，不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。

什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。

经过调幅的电波叫调幅波。

它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。

调幅波的振幅大小，由调制信号的强度决定。

调幅波用英文字母AM表示。

使载波频率按照调制信号改变的调制方式叫调频FM。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅保持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。

目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。

我国只有中波和短波两个大波段的无线电广播。

中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。

1，焊接前处理电烙铁在焊接前要进行烙铁的处理，处理电烙铁的目的是保护电烙铁，能够让电烙铁使用更长的时间。

电工电子实习报告收音机〔共8篇〕第1篇：收音机电子电工实习报告一、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速漫步在金属外表焊接结实，焊点光亮美观。

(4)两节5号电池。

三、实习目的：电子技术实习的主要目的就是培养我们的动手才能，电子技术实习使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深化学习电子技术根底。

同时实习使我获得了收音机的实际消费知识和装配技能，培养理论联络实际的才能，进步分析^p 问题和解决问题的才能，增强独立工作的才能。

同时也培养同学之间的团队合作、共同讨论、共同前进的精神。

详细目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.根本掌握手工电烙铁的焊接技术，可以独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的消费流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，可以根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.可以正确识别和选用常用的电子器件，并且可以纯熟使用普通万用表和数字万用表。

6.理解电子产品的焊接、调试与维修方法。

四、原理简述：咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振，从而将某台的调幅发射信号接收下来。

收音机的实习报告3篇并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

三、安装调试1.检测（1）通电前的预备工作。

（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。

（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。

初测。

（4）接入电源（注意、-极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。

然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值（即静态工作点），将测量结果填到实习报告中。

测量时注意防止表笔将要测量的点与其相邻点短接。

2、调试经过通电检查并正常发声后，可进行调试工作。

（1）调中频频率（俗称调中周）目的：将中周的谐振频率都调整到固定的中频频率“465KHZ”这一点上。

a. 将信号发生器（XGD-A）的频率选择在MW（中波）位置，频率指针放在465KHZ位置上。

b. 打开收音机开关，频率盘放在最低位置（530KHZ），将收音机靠近信号发生器。

c. 用改锥按顺序微微调整T4、T3，使收音机信号最强，这样反复调T4、T3（2～3次），使信号最强，使扬声器发出的声音（1KHZ）达到最响为止（此时可把音量调到最小），后面两项调整同样可使用此法。

（2）调整频率范围（通常叫调频率复盖或对刻度）目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525KHZ～1605KHZ。

a. 低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号声出现并最强。

· b. 高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。

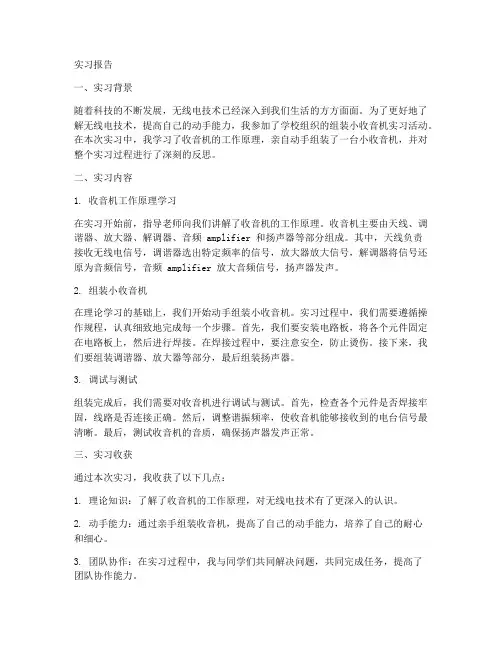

实习报告一、实习背景随着科技的不断发展，无线电技术已经深入到我们生活的方方面面。

为了更好地了解无线电技术，提高自己的动手能力，我参加了学校组织的组装小收音机实习活动。

在本次实习中，我学习了收音机的工作原理，亲自动手组装了一台小收音机，并对整个实习过程进行了深刻的反思。

二、实习内容1. 收音机工作原理学习在实习开始前，指导老师向我们讲解了收音机的工作原理。

收音机主要由天线、调谐器、放大器、解调器、音频 amplifier 和扬声器等部分组成。

其中，天线负责接收无线电信号，调谐器选出特定频率的信号，放大器放大信号，解调器将信号还原为音频信号，音频 amplifier 放大音频信号，扬声器发声。

2. 组装小收音机在理论学习的基础上，我们开始动手组装小收音机。

实习过程中，我们需要遵循操作规程，认真细致地完成每一个步骤。

首先，我们要安装电路板，将各个元件固定在电路板上，然后进行焊接。

在焊接过程中，要注意安全，防止烫伤。

接下来，我们要组装调谐器、放大器等部分，最后组装扬声器。

3. 调试与测试组装完成后，我们需要对收音机进行调试与测试。

首先，检查各个元件是否焊接牢固，线路是否连接正确。

然后，调整谐振频率，使收音机能够接收到的电台信号最清晰。

最后，测试收音机的音质，确保扬声器发声正常。

三、实习收获通过本次实习，我收获了以下几点：1. 理论知识：了解了收音机的工作原理，对无线电技术有了更深入的认识。

2. 动手能力：通过亲手组装收音机，提高了自己的动手能力，培养了自己的耐心和细心。

3. 团队协作：在实习过程中，我与同学们共同解决问题，共同完成任务，提高了团队协作能力。

4. 安全意识：在焊接过程中，我学会了如何保护自己，防止烫伤，提高了安全意识。

四、实习反思在本次实习中，我认为自己在以下方面还有待提高：1. 理论知识掌握不够扎实，对于一些细节部分理解不够深入。

2. 动手能力有待提高，特别是在焊接过程中，手法不够熟练，导致焊接效果不佳。

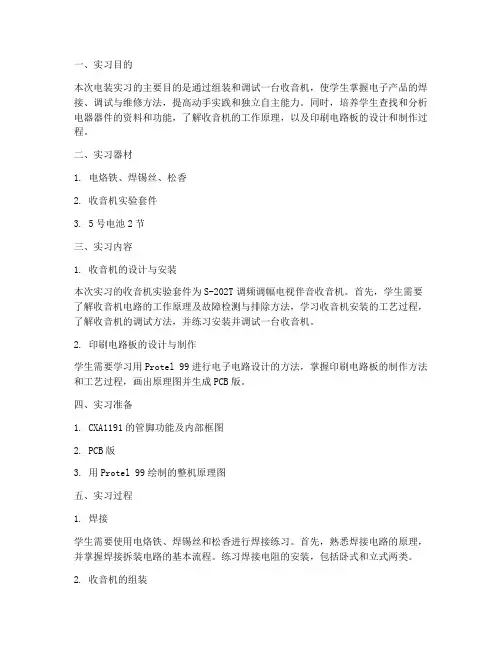

一、实习目的本次电装实习的主要目的是通过组装和调试一台收音机，使学生掌握电子产品的焊接、调试与维修方法，提高动手实践和独立自主能力。

同时，培养学生查找和分析电器器件的资料和功能，了解收音机的工作原理，以及印刷电路板的设计和制作过程。

二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节三、实习内容1. 收音机的设计与安装本次实习的收音机实验套件为S-202T调频调幅电视伴音收音机。

首先，学生需要了解收音机电路的工作原理及故障检测与排除方法，学习收音机安装的工艺过程，了解收音机的调试方法，并练习安装并调试一台收音机。

2. 印刷电路板的设计与制作学生需要学习用Protel 99进行电子电路设计的方法，掌握印刷电路板的制作方法和工艺过程，画出原理图并生成PCB版。

四、实习准备1. CXA1191的管脚功能及内部框图2. PCB版3. 用Protel 99绘制的整机原理图五、实习过程1. 焊接学生需要使用电烙铁、焊锡丝和松香进行焊接练习。

首先，熟悉焊接电路的原理，并掌握焊接拆装电路的基本流程。

练习焊接电阻的安装，包括卧式和立式两类。

2. 收音机的组装在熟悉焊接电路的基础上，学生开始组装收音机。

安装过程先从低矮和耐热的元件开始，如电阻，然后再装大一点的元件，如中周、变压器，最后再装怕热的元件，如二极管、三极管。

电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚，立式或卧式插装在电路板上进行安装，高度尽量统一。

3. 收音机的调试收音机组装完成后，进行调试。

调试过程中，检查各元件是否安装正确，焊接是否牢固，并调整相关参数，确保收音机正常工作。

4. PCB版的绘制学生使用Protel 99绘制收音机的原理图，并根据原理图生成PCB版。

六、心得体会通过本次电装实习，学生不仅提高了动手实践能力，还加深了对电子产品的理解。

在实习过程中，学生学会了如何查找和分析电器器件的资料和功能，掌握了收音机的工作原理，了解了印刷电路板的设计和制作过程。

电装实习收音机报告（多篇）第1篇：收音机电装实习实验报告电装实习实验报告第一部分焊接拆装练习实验目的了解焊接电路的原理并熟练掌握焊接拆装电路的基本流程。

其中，焊接电阻包括卧式和立式两类。

实验工具电路板（1块）、电烙铁（1个）、焊锡丝（若干）、电阻（若干）、小铁片（若干）、焊锡枪（1个）。

实验内容进行电路板的焊接拆装练习，主要是练习并熟练掌握对电阻和铁片的焊接和拆装。

第二部分超外差式收音机装配与调试练习实验目的在熟练掌握电路基本焊接的基础上，仔细阅读说明书，完成收音机套件的组装并且进一步掌握电子安装工艺和调试。

实验工具电烙铁（1个）、焊锡丝（若干）、焊锡枪（1个）、超外差式收音机组装套件（1套）。

实验内容1）·元件清单：1·电原理图：·焊接电路图22）调试装配·安装过程：安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后再装怕热的元件（如二极管、三极管）。

电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚立式插装或卧式插装在电路板上进行安装，高度尽量统一；瓷片电容和三极管的脚剪的长度适中且不能超过中周的高度，点解电容紧贴线路板立式安装焊接；磁棒线圈的四根引线头直接对应的焊接在线路板上；双连拔盘安装时在它的元周内的高出部分的元件脚剪去；喇叭安放挪位后用喇叭压板和螺丝固定。

·调试过程：测量电流，电位器开关关掉，装上电池并用万用表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）电流指示小于10mA，则证明已经通电，将电位器开关打开，用万用表分别依次测量E、D、C、B、A五个电流缺口，测试完毕均在要求范围之内，用烙铁依次联通五个缺口，再把音量开到最大，调双连拔盘，收到电台。

·故障即解决方案当测量值不在规定范围时，检查三极管极性是否装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级存在问题，检查并纠正，再次测量电流值，若正常则故障解决，否则继续依次排查故障。

收音机装机实习报告一、实习目的与意义本次实习的主要目的是使学生掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。

通过收音机组装实习，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。

从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。

二、实习内容1. 收音机工作原理收音机的工作原理是将天线接收到的无线电信号经过放大、变频、滤波等处理，最终还原为可听见的音频信号。

本次实习采用的收音机为超外差式收音机，其原理是将接收到的无线电信号与本振信号相减得到中频信号，再对中频信号进行放大、滤波等处理，最后检波得到音频信号。

2. 实习器材与工具实习器材包括收音机实验套件、电烙铁、焊锡丝、松香、各种螺丝刀、镊子等。

实习工具包括万用表、烙铁头、焊锡膏等。

3. 实习步骤（1）元件测试与记录在使用电烙铁焊接之前，需要对各个元件进行测试并记录测试结果。

测试内容包括元件的编号、类型、实测值等。

例如，电阻的测试需要记录色码和实测值，电容的测试需要记录容量、级间电压和极性等。

（2）元件装配根据原理图和印刷图，将元件插入电路板上的对应位置。

注意观察元件引线，如表面有氧化层，需清除。

新元件可免镀锡步骤。

装配过程中需检查元件是否插接正确。

（3）焊接使用电烙铁将元件焊接在电路板上。

焊接时需注意烙铁头的温度和焊接时间，避免烫坏元件或造成焊接不牢固。

焊接完成后，检查焊接点是否牢固，是否有焊锡丝残留。

（4）调试通电测试收音机，检查是否能够正常接收信号、调节音量等。

如有问题，需检查电路板上的焊接点是否牢固，元件是否损坏，原理图与印刷图是否一致等。

三、实习心得通过本次实习，我对收音机的组装过程有了更深入的了解。

在实习过程中，我学会了如何测试元件、装配元件、焊接电路板以及调试收音机。

同时，我也明白了在电子产品装配过程中，细心和耐心的重要性。

收音机焊接电工实习报告收音机焊接电工实习报告精选2篇（一）实习报告实习单位：XXX公司实习时间：XXXX年XX月至XXXX年XX月一、实习背景及目的作为电工专业的学生，我通过此次实习的机会，进一步了解和掌握收音机的焊接制作过程及电路连接原理，提高自己的实际操作能力和问题解决能力。

二、实习内容和方法1. 实习内容：（1）学习收音机电路的基本构造和工作原理；（2）学习焊接电路的基本技能和注意事项；（3）根据实习要求，完成收音机的焊接制作工作；（4）测试和调试收音机的功能和性能。

2. 实习方法：（1）通过教师的指导和示范，学习理论知识；（2）通过实践操作，掌握焊接技巧；（3）与同组同学合作，互相学习和交流经验。

三、实习心得和体会通过此次实习，我对收音机电路的构造和工作原理有了更深入的了解。

通过实际操作，我学会了使用焊接工具和材料，掌握了焊接基本技巧。

在进行焊接过程中，我注意到了一些需要特别注意的问题，如焊接时一定要注意接触面的清洁，焊接时要控制好焊接时间和温度，避免焊接熔化或损坏元件。

在测试和调试过程中，我发现收音机某些功能不正常，经过仔细检查和寻找原因，我发现是某个元件焊接不良导致的。

通过重新焊接，问题得到了解决，收音机的功能和性能得到了恢复。

通过这次实习，我不仅学到了实际操作的技能，也锻炼了自己解决问题的能力。

在之后的学习和实践中，我将继续加强对电工知识的学习和实践，不断提高自己的专业素养。

四、实习总结通过此次实习，我更加深入地了解了收音机电路的制作和调试过程，提高了自己的实际操作能力和问题解决能力。

在未来的学习和工作中，我将继续努力学习和实践，不断提高自己的专业水平和技术能力。

收音机焊接电工实习报告精选2篇（二）报告内容：见习期间，我主要负责收音机的焊接工作。

在这段时间里，我通过实际操作和指导老师的指导，学到了很多焊接技巧和知识，为我的职业生涯奠定了坚实的基础。

首先，我学会了一些基本的电路理论知识，包括电流、电压和电阻的关系，电路图的读取和理解等。

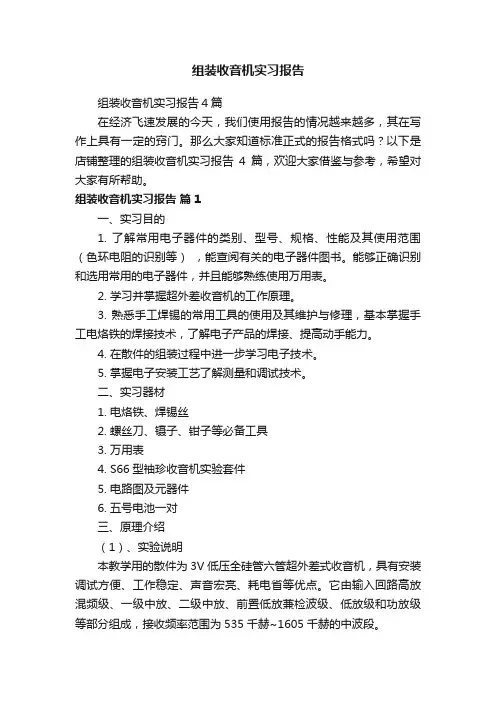

组装收音机实习报告组装收音机实习报告4篇在经济飞速发展的今天，我们使用报告的情况越来越多，其在写作上具有一定的窍门。

那么大家知道标准正式的报告格式吗？以下是店铺整理的组装收音机实习报告4篇，欢迎大家借鉴与参考，希望对大家有所帮助。

组装收音机实习报告篇1一、实习目的1. 了解常用电子器件的类别、型号、规格、性能及其使用范围（色环电阻的识别等），能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。

2. 学习并掌握超外差收音机的工作原理。

3. 熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，了解电子产品的焊接、提高动手能力。

4. 在散件的组装过程中进一步学习电子技术。

5. 掌握电子安装工艺了解测量和调试技术。

二、实习器材1. 电烙铁、焊锡丝2. 螺丝刀、镊子、钳子等必备工具3. 万用表4. S66型袖珍收音机实验套件5. 电路图及元器件6. 五号电池一对三、原理介绍（1）、实验说明本教学用的散件为3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，接收频率范围为535千赫~1605千赫的中波段。

1. 元件说明① 中频变压器（以下简称中周）三只为一套，其接线图见印制板图。

T2 为振荡线圈的中周型号为LF10（红色）、T3为第一级中放用的中周（白色）、T4为第二季中放的中周（黑色）。

中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。

（注：这三只中周在出厂前均已调在规定的频率上，装好后只需微调甚至不调，请不要乱调。

）② T5 为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。

③ VT5、VT6为9013属于中功率三极管，请不要与VT1~VT4为3DG201或9014、9018属于高频小功率三极管相混淆，因为它们的外形和脚位的排列都是一样的，VT1选用低β值（如绿点或黄点）的三极管，VT2、VT3选用中β值（如蓝点或紫点）的三极管，VT4选用高β值（如白点或灰点）的三极管，否则装出来的效果不好，p值与色点的对应关系：黄点40~55倍、绿点55~80倍、蓝点80~120倍、紫点120~180倍、灰点180~270倍、白点270~400倍。

一、实训目的1. 了解收音机的基本知识，掌握收音机的原理和电路结构。

2. 熟悉焊接技术，能够进行简单的电路元器件装配。

3. 学习故障的诊断和排除方法，提高实际操作能力。

4. 培养团队协作精神，提高动手能力和严谨的工作作风。

二、实训内容1. 收音机基本知识及电路结构收音机是一种接收无线电波并还原出声音的设备。

它主要由天线、调谐电路、放大电路、检波电路、滤波电路、功率放大电路和扬声器等组成。

2. 焊接技术焊接是电子技术中常用的连接方法，主要包括锡焊、烙铁焊、气焊等。

在实训中，我们学习了锡焊技术，掌握了焊接过程中的注意事项，如焊接温度、焊接速度、焊接材料等。

3. 电路元器件装配在实训中，我们按照电路图的要求，将各个电路元器件进行装配。

包括电阻、电容、晶体管、二极管、集成电路等。

在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。

4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。

通过分析故障现象，我们找到了故障原因，并进行了相应的排除。

5. 收音机调试收音机调试主要包括调谐、增益调整、频率调整等。

在实训中，我们按照要求对收音机进行了调试，使其达到最佳工作状态。

三、实训过程1. 准备工作在实训前，我们首先对收音机的电路图进行了仔细研究，了解了各个电路元器件的作用和连接方式。

然后，我们准备好所需的工具和材料，如焊锡、烙铁、万用表、示波器等。

2. 焊接电路元器件按照电路图的要求，我们将各个电路元器件进行焊接。

在焊接过程中，我们注意了焊接温度、焊接速度、焊接材料等，确保焊接质量。

3. 装配电路元器件在焊接完成后，我们将各个电路元器件进行装配。

在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。

4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。

通过分析故障现象，我们找到了故障原因，并进行了相应的排除。

5. 收音机调试在故障排除后，我们对收音机进行了调试。

电工电子实习收音机为了提高学生的实践动手能力和创新能力,工程教育中心面向全校工科专业统一开设了电工电子实习课程，电工电子实习是面向电类和部分非电类专业开设的一门重要实践课程。

下面小编为大家整理的电工电子实习收音机，希望大家喜欢。

电工电子实习收音机篇一一、实习心得短暂的两周电工实习结束了，但我学到了许多课堂上学不到的知识。

通过实践，深化以前所学的理论知识，获得许多实践经验，另外认识到自己部分知识的不足和浅显，能够激励自己以后更好的学习。

总而言之，这次实习锻炼了自己，为自己的人生增添了活力，同时告诉我在前进的道路上不管遇到任何困难，只要拥有这次实习的激情就能战胜困难的勇气，给我以后的学习和工作注入了无穷的活力和力量。

要有一种永不言弃的科学精神去战胜困难。

最后，衷心地感谢在实习过程中所有给与我支持的老师和同学们，是他们让我坚持完成任务。

二、实习收获通过这两个星期的电工实习，我获得了很多，这些都是在平时理论课上学不到的，主要下列几点：1、掌握了几种基本的电工工具的使用，导线与导线的连接方法，了解了电路安装的基本常识。

2、掌握了收音机的工作原理，电子元器件的焊接。

3、学会了一般简单照明电路打安装方法，串联，并联及日光灯、电度表、插座等的安装。

4、了解了电动机传动和电机控制，顺序控制，反转控制的概念和原理，学会了交流接触器，热继电器，空气开关的原理和连接方法。

5、增强了我们独立思考，独立工作，独立创新的能力，使我们不仅仅课本的理论知识，能够真正的融会贯通了。

6、在以后的学习生活中，我会更加注意观察周围的用电设备，电气设备等的工作情况，并及时将自己所学的知识运用到实际中去，不断提升自己的专业技能。

三、实习不足实习的不足主要归咎于以前动手少，动手能力差，第一天看到收音机和一些元件，有些还是第一看到，当时心里就没底，不知从何下手，后来看了原理图渐渐的懂了些，最后经过自己的努力和同学的帮助还是把收音机装好了，心里是多么的激动。

电工实训报告收音机（精选5篇）第一篇：电工实训报告收音机电工实训报告经过两个周末的电工实训，收音机在我们嘈杂的调试过程中成功完成了，105.2 MHz的常州经济广播电台和88.6 MHz的常州武进广播电台都可以清晰的收到，而且也能收到在这两频率之间的其他一些电台，实用性可想而之。

当然做出这个收音机并不是一蹴而就的，按照老师教的步骤，我们先要学会如何焊点，区分认识元器件，也因此我们在第一个周末一直学习锻炼如何焊点，这些都是我们做收音机的基础，第二个周末我们便在老师的带领下致力于安装收音机，分清元器件的排放位置后，依次正确地将其焊在电板上，也按一二三四的步骤焊点，是焊点呈现锥形，看上去也很整齐美观，在安装元件时没有出现错误，正反方向都严格按照老师样机的形式安插，将收音机安装好后，调谐和调声音开关的转轮都在正确的卡口位置，耳机插孔也正对收音机外壳的空洞，再加上提带天线的放置，所以应该说收音机的外观符合标准。

在实践中，我知道了实际运用中的电阻并不是个规矩的长方体，而是用色环表示大小很小巧的类似圆柱的形状，也知道了电解电容和一般电容的形状一点也不一样，电解电容有正负极，它的两根脚长的为正极，反之则为负极；知道了螺钉的应用也很有讲究，因为机盒内空间有限，所以无论是元件还是用来固定线路板的螺钉，都不能过高或突出，不然后盖将会很难盖上，也知道了尽量不要焊错元件，不然拆下重焊对线路板有损害，焊错两三次，线路板就会报废的；知道了我们要在一块小小的线路板上焊满元件，很容易将焊锡过多的焊点连在一起，造成短路，所以我们在第一周熟练焊焊点是必要的，也知道了调频需要很大的耐心，将刻度盘指向105.2MHz，微调C0-4对照老师的样机，使其播放的内容一致，都是常州经济广播电台，然后再将刻度盘指向88.6MHz，对照88.6MHz 样机的内容。

我们装配的收音机是采用调频的方式，所以我们也必须理解它的工作原理，在我们的电工实训内容中，除了做做收音机外，我们还需要自学POTEL。

收音机实习报告5篇收音机实习报告篇1上周我们完成了电工根本知识的实习，这周我们就要自己动手，完成收音机的焊接组装。

我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。

现在电工电子实习课正是学习如何把东西“装回去〞，第一次要完成自己的小作品，心中难免有些冲动。

下面让我来给你们分享一下这次实习的心得。

其实有一周的时间，就指导老师所要求的实习内容对我们是足够的。

我们这次实习的主要内容是：〔1〕学习识别简单的电子元件与电子线路；〔2〕学习并掌握收音机的工作原理；〔3〕按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

实习器材介绍：〔1〕电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铁制。

〔2〕螺丝刀、镊子等必备工具。

〔3〕松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属外表焊接牢固，焊点光亮美观。

〔4〕两节5号电池。

先要熟悉理论知识，在进行组装，这是必须的，没有扎实的理论知识作为垫脚石，要成功的完成这次实习时不可能的。

后面几天就是焊接各种零件，我们就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。

而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。

因此对电烙铁这一关我们是不敢掉以轻心的。

影响焊接质量主要取决于焊接工具、助焊剂、焊料和焊接技术。

对焊接工具、助焊剂、焊料这样的物品我们是没任何方法的，唯一可以改善的就是我们的焊接技术，所以焊接技术就直接决定了我们实习的成败。

由于我们使用的电烙铁是新的，所以我们就免除了除锈的工序，直接将电烙铁预热，后上锡，以到达最正确焊接效果。

最终我们在这一天的实习中，焊接了十几个元件，起初没经验，将电阻立得老高，这样既不美观也不牢靠容易形成虚焊，之后有了经验就采取卧式法，既美观又牢靠，只是拆卸时稍微麻烦，需要别人帮助。

收音机组装实验报告收音机组装实验报告一、实验目的1.学习无线电基础知识，掌握收音机的工作原理。

2.通过组装收音机，提高实践操作能力和解决问题的能力。

3.培养团队协作精神，提高集体解决问题的能力。

二、实验原理收音机是利用电磁感应原理接收无线电信号的装置。

它主要由天线、高频放大器、混频器、中频放大器、音频放大器和扬声器等组成。

当收音机接收到无线电信号时，通过天线将其转化为电信号，然后经过一系列的放大和混频处理，最终将音频信号输出到扬声器，实现声音的播放。

三、实验步骤1.准备材料：收音机套件、电烙铁、焊锡、万用表、螺丝刀等。

2.组装天线和滤波器：将天线和滤波器按照电路图连接起来，然后用螺丝刀固定。

3.组装高频放大器：将高频放大器电路板和电容、电阻等元件按照电路图连接起来，然后用螺丝刀固定。

4.组装混频器和本机振荡器：将混频器和本机振荡器电路板以及相关元件按照电路图连接起来，然后用螺丝刀固定。

5.组装中频放大器和检波器：将中频放大器和检波器电路板以及相关元件按照电路图连接起来，然后用螺丝刀固定。

6.组装音频放大器和扬声器：将音频放大器和扬声器按照电路图连接起来，然后用螺丝刀固定。

7.连接电源：将电源线连接到收音机的电源接口，然后用螺丝刀固定。

8.测试与调试：打开电源，调整频率旋钮，观察收音机是否能够正常接收信号并播放声音。

如果出现问题，使用万用表进行排查和调试。

四、实验结果与分析在实验过程中，我们通过动手实践，深入了解了收音机的工作原理和组成。

通过组装过程，我们不仅提高了实践操作能力，还学到了如何解决实际问题。

在调试过程中，我们学会了使用万用表进行故障排查，并掌握了收音机的调试技巧。

实验结果显示，收音机组装完成后，能够正常接收无线电信号并播放声音。

但在调试过程中，我们发现了一些问题，例如信号接收不灵敏、声音失真等。

经过排查和调试，我们发现是由于天线位置不当、元件参数不匹配等原因导致的。

针对这些问题，我们进行了相应的调整和优化，最终使收音机正常运行。

2021年组装收音机实习报告5篇组装收音机实习报告篇1一、实习名称：组装收音机二、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理，组装收音机实习报告。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.掌握万用表的用法。

4.了解超外差式收音机的组成与工作原理5.学会各种基本电子元器件的识别与参数判断6.了解晶体管在电子电路中的用途与用法三、收音机工作原理收音机的原理是把从天线接受到的`高频信号，经检波还原成音频信号，送到扬声器变成音波。

是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号"滤掉"，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀！四，实习材料电烙铁：外热式电烙铁，功率为30w，烙铁头是铜制。

焊锡膏，焊锡，螺丝刀、镊子，练习用的电路板，砂纸，练习用电阻，电容，三极管，散装的收音机零件(电阻，电容，发光二极管，三极管，变压器，导线，电池，喇叭等等)。

五、实习内容1，电烙铁的使用。

使用烙铁时，烙铁的温度太低则熔化不了焊锡，或者使焊点未完全熔化而成不好看、不可靠的样子。

太高又会使烙铁"烧死"(尽管温度很高，却不能蘸上锡)。

另外也要控制好焊接的时间，电烙铁停留的时间太短，焊锡不易完全熔化、接触好，形成"虚焊"，而焊接时间太长又容易损坏元器件，或使印刷电路板的铜箔翘起。

一、实训目的本次实训的主要目的是通过实际操作，让学生掌握收音机的装配和安装工艺，了解收音机的工作原理，提高学生的动手能力和团队协作能力。

同时，通过实训，使学生熟悉电子元器件的识别、检测、焊接、调试等基本技能，为以后从事相关电子产品的设计和制造打下坚实的基础。

二、实训内容1. 收音机电路原理分析收音机是一种利用无线电波接收广播电台信号，并将信号放大后通过扬声器还原出声音的电子设备。

收音机的基本组成包括天线、调谐器、放大器、检波器、整流器、滤波器、功率放大器和扬声器等。

2. 元器件识别与检测实训中，学生需要识别各种电子元器件，如电阻、电容、电感、二极管、三极管等，并使用万用表等工具进行检测，以确保元器件质量。

3. 印制电路板组装与焊接实训中，学生需要掌握印制电路板的组装和焊接工艺，包括元件的插接、焊接、焊接质量检查等。

4. 收音机调试实训中，学生需要根据收音机的电路原理，对收音机进行调试，包括调谐器、放大器、检波器等电路的调试，以达到最佳接收效果。

5. 故障排除实训中，学生需要学会分析收音机故障的原因，并采取相应的措施进行排除。

三、实训步骤1. 收音机电路原理分析首先，学生需要了解收音机的基本工作原理，熟悉各部分电路的功能和作用。

2. 元器件识别与检测学生需要识别各种电子元器件，并使用万用表等工具进行检测，确保元器件质量。

3. 印制电路板组装与焊接（1）按照电路图，将元器件正确地插接到印制电路板上。

（2）使用电烙铁进行焊接，确保焊接质量。

（3）检查焊接点，去除多余的焊锡。

4. 收音机调试（1）调整调谐器，使收音机能够接收广播电台信号。

（2）调整放大器，使收音机信号放大效果最佳。

（3）调整检波器，使收音机输出信号稳定。

5. 故障排除学生需要学会分析收音机故障的原因，并采取相应的措施进行排除。

四、实训总结1. 通过本次实训，学生掌握了收音机的装配和安装工艺，熟悉了电子元器件的识别、检测、焊接、调试等基本技能。

一、实验目的1. 了解收音机的基本工作原理和电路组成。

2. 掌握收音机的装配、调试和检修方法。

3. 培养动手能力和故障分析能力。

二、实验原理收音机是一种将无线电波转换为声音信号的电子设备。

其基本原理是：接收天线接收到的无线电波经过调谐电路选择特定频率的信号，然后通过变频电路将高频信号转换为固定频率的中频信号，再经过中放、检波、低放等电路处理，最终输出声音信号。

三、实验器材1. 收音机实验套件：包括电路板、元器件、电池等。

2. 万用表：用于测量电压、电流、电阻等。

3. 电烙铁：用于焊接元器件。

4. 焊锡丝：用于焊接元器件。

5. 螺丝刀、镊子、斜口钳等工具。

四、实验步骤1. 识读电路图：仔细阅读电路图，了解收音机的电路组成和元器件的作用。

2. 装配电路：按照电路图，将元器件焊接在电路板上，注意焊接顺序和焊接质量。

3. 调试电路：连接电池，使用万用表测量各个测试点的电压，调整元件参数，使电路正常工作。

4. 故障检修：若电路出现故障，分析故障原因，进行检修。

五、实验结果与分析1. 装配电路：按照电路图，将元器件焊接在电路板上。

焊接过程中，注意焊接顺序和焊接质量，确保电路板整洁、无虚焊。

2. 调试电路：连接电池，使用万用表测量各个测试点的电压。

根据电路图，调整元件参数，使电路正常工作。

3. 故障检修：在调试过程中，发现中放电路存在故障，导致信号无法正常放大。

经检查，发现中放管性能不良，更换中放管后，电路恢复正常工作。

六、实验总结1. 通过本次实验，了解了收音机的基本工作原理和电路组成。

2. 掌握了收音机的装配、调试和检修方法，提高了动手能力和故障分析能力。

3. 在实验过程中，学会了使用万用表测量电压、电流、电阻等，为今后学习电子技术打下了基础。

4. 了解了元器件的作用和焊接方法，为今后制作电子作品提供了实践经验。

5. 在实验过程中，遇到了故障，通过分析故障原因，成功解决了问题，提高了故障分析能力。

总之，本次实验收获颇丰，为今后学习电子技术奠定了基础。

一、实训目的1. 了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2. 熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。

3. 了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养成良好的工作习惯，也培养团队意识和集体主义精神。

二、实训内容1. 收音机的基本原理收音机是一种将无线电波中的音频信号取出来，经过放大后，通过扬声器还原出声音的设备。

具体工作原理如下：（1）天线：天线具有聚集电磁波磁场的能力，磁棒上绕有线圈，用于接收广播电台发射的无线电波。

（2）输入回路：为并联谐振回路，具有选频作用，从天线接收到的许多广播电台的高频信号中选出所需的电台信号。

（3）变频级：将选出的电台信号送入变频级的基极，同时由本机振荡器产生高频等幅波信号，其频率高于被选电台载波465KHz，也送入变频级的发射极。

二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

（4）中频放大器：将变换后的中频信号送入中频放大器，放大后，再送入检波器。

（5）检波器：将中频调幅波信号中的音频信号提取出来，送入低频放大器。

（6）低频放大器：将音频信号放大后，送入扬声器还原出声音。

2. 收音机组装步骤（1）准备工作：准备好所需的工具和材料，包括电烙铁、焊锡、电路板、元器件等。

（2）元器件识别与检测：根据电路图，识别各个元器件，并使用万用表检测其参数。

（3）焊接：按照电路图，将元器件焊接在电路板上。

注意焊接过程中，要确保焊点牢固、无虚焊。

（4）调试：接通电源，对收音机进行调试，包括调谐、音量调节等。

（5）故障排除：在调试过程中，如发现收音机出现故障，要仔细检查电路板和元器件，找出故障原因并进行排除。

三、实训心得1. 通过本次实训，我了解了收音机的基本原理和组装步骤，掌握了焊接技术，提高了动手能力。

2. 在实训过程中，我学会了安全操作要领，了解了安全用电知识，培养了严谨的工作作风。

一、实训目的本次收音机整机安装实训的主要目的是让学生了解收音机的基本构造和工作原理，掌握电子装焊工艺的基本知识和操作技能，提高学生的动手能力和实践能力。

通过本次实训，使学生能够：1. 熟悉收音机的电路结构、工作原理和各个元器件的作用。

2. 掌握电子装焊工艺的基本知识和操作技能，包括元器件的识别、检测、焊接、调试等。

3. 培养学生的团队合作精神、严谨的工作作风和良好的安全意识。

4. 提高学生对电子产品的维修能力，为今后的学习和工作打下坚实基础。

二、实训内容1. 收音机电路原理分析收音机是一种将无线电波中的音频信号提取出来，经过放大后通过扬声器还原成声音的设备。

其工作原理如下：（1）天线接收无线电波，将高频信号传输到输入回路。

（2）输入回路选出所需的电台信号，送入变频级进行频率变换。

（3）变频级将高频信号变换成中频信号，送入中频放大器进行放大。

（4）中频放大器放大后的信号送入检波器，将中频信号还原成音频信号。

（5）音频信号经过低频放大器放大后，送入扬声器还原成声音。

2. 元器件的识别与检测实训中使用的元器件包括电阻、电容、晶体管、二极管、三极管等。

学生需要学会识别这些元器件的型号、规格和参数，并使用万用表检测其质量。

3. 电路板的组装及焊接工艺实训过程中，学生需要将元器件按照电路图的要求焊接在电路板上。

焊接过程中，需要注意以下几点：（1）焊接前，要确保电路板干净、无油污。

（2）焊接时，使用合适的烙铁温度，避免烧毁元器件。

（3）焊接过程中，要确保焊点饱满、无虚焊。

（4）焊接完成后，要检查焊点是否牢固，避免出现短路或断路。

4. 收音机的整机调试收音机焊接完成后，需要进行整机调试。

调试内容包括：（1）调整天线输入回路的谐振频率，使收音机能够接收特定频率的电台信号。

（2）调整变频级的中频变压器，使收音机能够接收中频信号。

（3）调整中频放大器的增益，使信号得到足够的放大。

（4）调整低频放大器的增益，使音频信号得到足够的放大。

实习内容：1.学习识别简单的电子元件与电子线路；2.学习并掌握收音机的工作原理；3.掌握电焊技术，能用电烙铁进行焊接；4.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；5.了解工程用电安全常识。

实习器材介绍：1.电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

2.螺丝刀、镊子等必备小工具。

3.松香和锡。

由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

4.两节5号电池。

5.BS208HAF型号收音机。

6.元件清单。

7.实习目的：电子技术实习的主要目的就是培养我们的动手能力，要求我们熟悉日常的机械车床，熟练使用劳动工具(如电烙铁,螺丝刀,尖嘴钳等等)，能够自己动手做出一个像样的东西来。

此外电子技术实习也要求我们会识别电子元器件，熟悉相应工具的操作与相关仪器的使用，掌握电子设备制作、装调的全过程，学会查找及排除电子电路故障的常用方法等。

实习有助于我们对理论知识的理解，帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。

同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。

同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

具体目的如下：1.常用电子元器件及材料类别、型号规格，主要性能及其使用范围，能查阅有关的电子器件图书了解他们的应用，作用等，并能正确的辨认出电子器件；2.接触电子产品生产实际，了解和掌握一般电子工艺知识和技能，学习电子产品制作工艺流程；3.熟悉手工焊锡的常用工具的使用及其维护与修理，并基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

4.了解电子产品的焊接、调试与维修方法，并装焊一个正规的电子产品（收音机）；5.建立起对电子产品的感性认识，对后续课程打下良好的基础。
