气力输送系统

气力输送系统说明一、气力输送系统概述气力输送系统是一种利用气体压缩和流动原理将物料从一个地方输送到另一个地方的系统。

它主要由气源装置、管道连接、输送设备和控制系统四个部分组成。

二、气源装置气源装置是气力输送系统的核心组成部分，它提供了所需的压缩空气。

常见的气源装置有压缩机、鼓风机和空气泵等。

其中，压缩机是最常用的一种，它将空气通过压缩机转换成高压空气，再通过管道连接到输送设备上。

三、管道连接管道连接是将各个部分连接起来的重要组成部分。

在设计过程中需要考虑到管道的材质、尺寸和布局等因素。

常见的材质有钢管、不锈钢管和塑料管等，尺寸则根据实际需要进行选择。

四、输送设备输送设备是将物料从一个地方输送到另一个地方的关键组成部分。

常见的输送设备有喷射器、旋风分离器和密闭式螺旋输送机等。

其中，喷射器是最常用的一种，它通过高速气流将物料从一个地方推送到另一个地方。

五、控制系统控制系统是气力输送系统的重要组成部分，它负责对整个系统进行监控和调节。

常见的控制系统有PLC控制系统和计算机控制系统等。

其中，PLC控制系统是最常用的一种，它可以自动化运行，并且可以根据实际需要进行调节。

六、气力输送系统应用气力输送系统广泛应用于化工、石油、建材、冶金等领域。

在化工领域中，气力输送系统主要用于输送粉状物料和颗粒状物料；在石油领域中，气力输送系统主要用于输送沙子和泥浆等物料；在建材领域中，气力输送系统主要用于输送水泥和灰尘等物料；在冶金领域中，气力输送系统主要用于输送铁粉和铁锭等物料。

七、气力输送系统优点1. 可以实现长距离高效率的物料输送；2. 可以避免由于传统机械运动带来的能量损失；3. 可以减少对环境的污染和对人体的危害；4. 可以降低运行成本并提高生产效率；5. 可以实现自动化控制，提高工作效率和安全性。

八、气力输送系统缺点1. 系统设计和维护难度较大；2. 系统需要耗费较多的能源；3. 在输送过程中，物料容易受到磨损和损坏；4. 对物料的要求较高，需要进行分类和筛选。

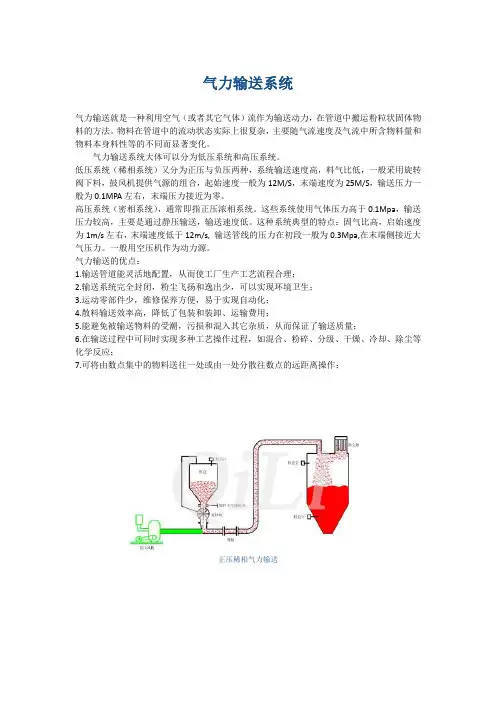

气力输送系统
气力输送就是一种利用空气（或者其它气体）流作为输送动力，在管道中搬运粉粒状固体物料的方法。

物料在管道中的流动状态实际上很复杂，主要随气流速度及气流中所含物料量和物料本身料性等的不同而显著变化。

气力输送系统大体可以分为低压系统和高压系统。

低压系统（稀相系统）又分为正压与负压两种，系统输送速度高，料气比低，一般采用旋转阀下料，鼓风机提供气源的组合，起始速度一般为12M/S，末端速度为25M/S，输送压力一般为0.1MPA左右，末端压力接近为零。

高压系统（密相系统），通常即指正压浓相系统。

这些系统使用气体压力高于0.1Mpa，输送压力较高，主要是通过静压输送，输送速度低。

这种系统典型的特点：固气比高，启始速度为1m/s左右，末端速度低于12m/s, 输送管线的压力在初段一般为0.3Mpa,在末端侧接近大气压力。

一般用空压机作为动力源。

气力输送的优点：
1.输送管道能灵活地配置，从而使工厂生产工艺流程合理；
2.输送系统完全封闭，粉尘飞扬和逸出少，可以实现环境卫生；
3.运动零部件少，维修保养方便，易于实现自动化；
4.散料输送效率高，降低了包装和装卸、运输费用；
5.能避免被输送物料的受潮，污损和混入其它杂质，从而保证了输送质量；
6.在输送过程中可同时实现多种工艺操作过程，如混合、粉碎、分级、干燥、冷却、除尘等化学反应；
7.可将由数点集中的物料送往一处或由一处分散往数点的远距离操作；
正压稀相气力输送
负压稀相气力输送
密相气力输送。

气力输送系统介绍气力输送是一项综合性技术，它涉及流体力学、材料科学、自动化技术、制造技术等领域，属输送效率高、占地少、经济而无污染的高新技术项目。

随着我国经济的快速发展，各行各业的生产也在不断扩大，有些行业如火力发电厂、化工厂、水泥厂、制药厂、粮食加工厂等的一些原材料、粉粒料在输送生产工程中产生的环境污染越来越得到广泛的重视。

气力输送技术于是得到了逐步的推广。

气力输送是清洁生产的一个重要环节，它是以密封式输送管道代替传统的机械输送物料的一种工艺过程，是适合散料输送的一种现代物流系统。

将以强大的优势取代传统的各种机械输送。

气力输送系统具有以下特点：◆气力输送是全封闭型管道输送系统◆布置灵活◆无二次污染◆高放节能◆便于物料输送和回收、无泄漏输送◆气力输送系统以强大的优势。

将取代传统的各种机械输送。

◆计算机控制，自动化程度高气力输送形式：◆气力输送系统按类型分：正压、负压、正负压组合系统◆正压气力输送系统：一般工作压力为0.1～0.5MPa◆负压气力输送系统：一般工作压力为-0.04～0.08 MPa◆按输送形式分：稀相、浓相、半浓相等系统。

气力输送系统功能表:常见适合气力输送物料可以气力输送的粉粒料品种繁多，每种物料的料性对气力输送装置的适合性和效率都有很大的影响。

因此在选定输送装置前要先对物料进行性能测定。

现在常见适合气力输送物料示例如下：浓相气力输送系统浓相气力输送系统根据国外先进技术及经验，结合科学实验，经过数年实践，被确认为是一种既经济又可靠的气力输送系统。

该系统输送灰气比高，耗气量少，输送速度低，有效降低管道磨损。

该系统主要由压缩空气气源，发送器、控制柜、输送管、灰库五大部分。

1、压缩空气气源：由空气压缩机、除油器、干燥器、储气罐及管道组成，主要为发送器及气控元件提供高质量的压缩空气。

2、发送器：器集灰斗的飞灰，经流化后通过输送管道送至灰库。

3、控制柜：以电脑集中控制各种机械元件动作，并附有手动操作机构。

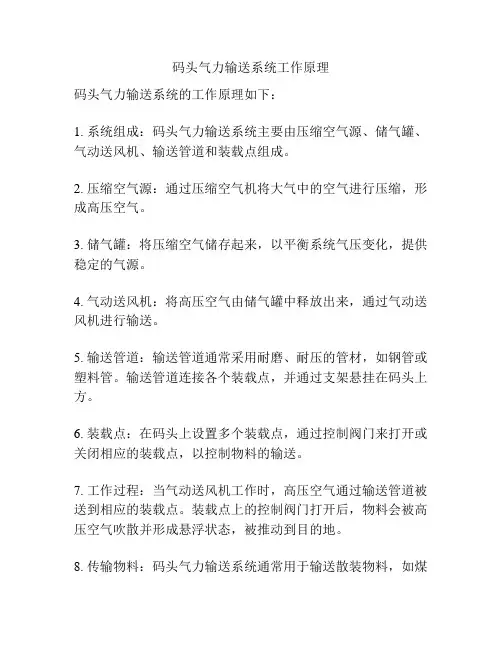

码头气力输送系统工作原理
码头气力输送系统的工作原理如下：
1. 系统组成：码头气力输送系统主要由压缩空气源、储气罐、气动送风机、输送管道和装载点组成。

2. 压缩空气源：通过压缩空气机将大气中的空气进行压缩，形成高压空气。

3. 储气罐：将压缩空气储存起来，以平衡系统气压变化，提供稳定的气源。

4. 气动送风机：将高压空气由储气罐中释放出来，通过气动送风机进行输送。

5. 输送管道：输送管道通常采用耐磨、耐压的管材，如钢管或塑料管。

输送管道连接各个装载点，并通过支架悬挂在码头上方。

6. 装载点：在码头上设置多个装载点，通过控制阀门来打开或关闭相应的装载点，以控制物料的输送。

7. 工作过程：当气动送风机工作时，高压空气通过输送管道被送到相应的装载点。

装载点上的控制阀门打开后，物料会被高压空气吹散并形成悬浮状态，被推动到目的地。

8. 传输物料：码头气力输送系统通常用于输送散装物料，如煤
炭、矿石、粮食等。

输送过程中，物料与高压空气混合，形成气固两相流，依靠气流的动力将物料输送到目的地。

9. 控制系统：码头气力输送系统通常配备有自动控制系统，通过传感器和控制阀门等设备，实现对输送速度、物料流量和输送路径的控制。

10. 优点：码头气力输送系统采用气动输送方式，具有输送距离长、输送能力大、节能环保、操作灵活等优点。

同时，由于输送管道可以灵活布置，适应性强，可以适应不同装载点之间的输送需求。

总结：码头气力输送系统通过压缩空气源提供高压空气，通过气动送风机输送空气与物料混合形成气固两相流，利用气流动力将物料输送到目的地。

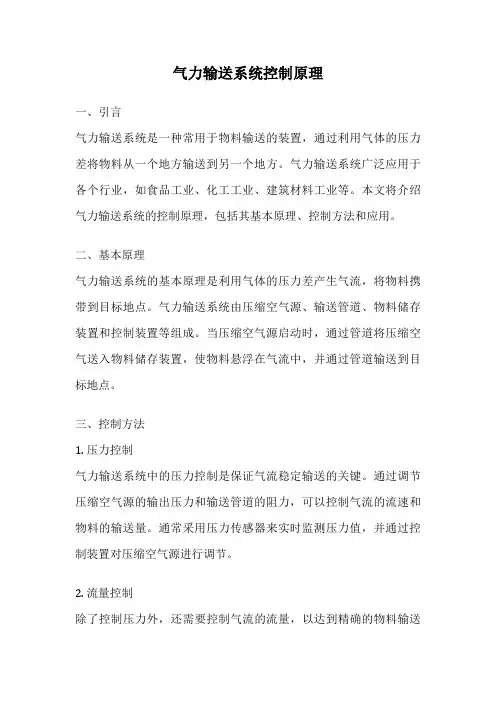

气力输送系统控制原理一、引言气力输送系统是一种常用于物料输送的装置，通过利用气体的压力差将物料从一个地方输送到另一个地方。

气力输送系统广泛应用于各个行业，如食品工业、化工工业、建筑材料工业等。

本文将介绍气力输送系统的控制原理，包括其基本原理、控制方法和应用。

二、基本原理气力输送系统的基本原理是利用气体的压力差产生气流，将物料携带到目标地点。

气力输送系统由压缩空气源、输送管道、物料储存装置和控制装置等组成。

当压缩空气源启动时，通过管道将压缩空气送入物料储存装置，使物料悬浮在气流中，并通过管道输送到目标地点。

三、控制方法1. 压力控制气力输送系统中的压力控制是保证气流稳定输送的关键。

通过调节压缩空气源的输出压力和输送管道的阻力，可以控制气流的流速和物料的输送量。

通常采用压力传感器来实时监测压力值，并通过控制装置对压缩空气源进行调节。

2. 流量控制除了控制压力外，还需要控制气流的流量，以达到精确的物料输送要求。

流量控制可以通过控制压缩空气源的输出流量或调节输送管道的截面积来实现。

在实际应用中，根据物料的性质和输送距离等因素，选择合适的控制方法。

3. 物料控制气力输送系统的控制还包括对物料的控制。

物料的特性不同，对气流的要求也不同。

一些易结块或易堵塞的物料需要采取措施保证气流的稳定输送，如加装防堵塞装置或采用气流干燥物料。

四、应用气力输送系统广泛应用于各个行业。

在食品工业中，气力输送系统用于输送粉状食品原料、面粉等；在化工工业中，用于输送粉状或颗粒状的化工原料；在建筑材料工业中，用于输送水泥、石灰石等。

气力输送系统具有输送距离远、输送速度快、输送效率高的优点，可以满足不同行业对物料输送的需求。

五、总结气力输送系统是一种常用的物料输送装置，通过利用气体的压力差将物料从一个地方输送到另一个地方。

控制气力输送系统的原理包括压力控制、流量控制和物料控制。

通过合理的控制方法，可以实现气流的稳定输送和物料的精确控制。

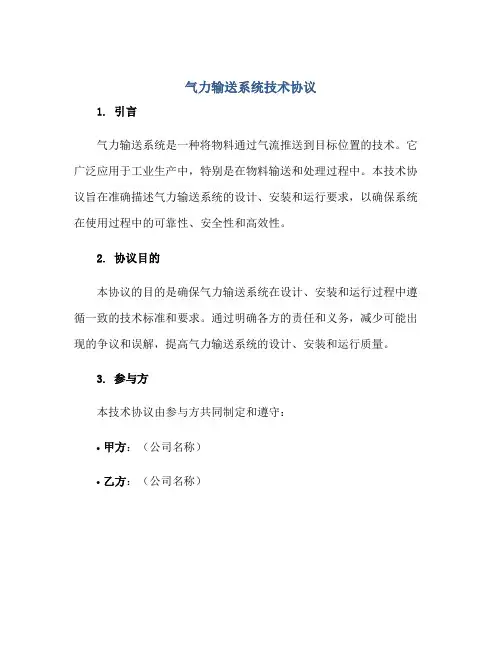

气力输送系统技术协议1. 引言气力输送系统是一种将物料通过气流推送到目标位置的技术。

它广泛应用于工业生产中，特别是在物料输送和处理过程中。

本技术协议旨在准确描述气力输送系统的设计、安装和运行要求，以确保系统在使用过程中的可靠性、安全性和高效性。

2. 协议目的本协议的目的是确保气力输送系统在设计、安装和运行过程中遵循一致的技术标准和要求。

通过明确各方的责任和义务，减少可能出现的争议和误解，提高气力输送系统的设计、安装和运行质量。

3. 参与方本技术协议由参与方共同制定和遵守：•甲方：（公司名称）•乙方：（公司名称）4.1 系统设计4.1.1必须根据被输送物料的性质、输送距离和流量要求等因素进行系统设计。

4.1.2根据被输送物料的粒度和流动性，选取适当的输送管道和风机，并确定合理的输送速度。

4.1.3确保系统的结构、材料和配件符合相关行业标准，并具有足够的强度和耐磨性。

4.2 安装要求4.2.1根据系统设计，进行合理的管道布局和设备安装，确保系统连接紧固、无泄漏。

4.2.2风机、阀门和输送管道的安装位置和高度必须符合设计要求，并能够方便操作和维护。

4.2.3安装人员必须熟悉相关安全规范，并采取必要的安全措施，确保安装过程中的人身和设备安全。

4.3.1确保系统运行前进行必要的检查、测试和调试，包括风机、阀门、传感器和控制系统的正常运行。

4.3.2在系统运行过程中，定期检查和维护设备，确保其正常运行和长期稳定性。

4.3.3定期检查系统的压力、温度和流量等参数，确保其在正常范围内，并及时采取调整措施。

4.3.4确保系统的操作人员经过培训，能够熟练操作系统，并了解可能出现的故障和应急处理方法。

5. 质保期和维护5.1 质保期5.1.1乙方应提供不低于12个月的质保期，自系统安装和调试完成之日起计算。

5.1.2在质保期内，如系统出现由于设计、制造和安装等原因导致的故障，乙方应负责免费修理和更换受损部件。

5.2 维护5.2.1质保期过后，甲方可与乙方订立维护合同，由乙方负责系统的定期维护、保养和故障处理。

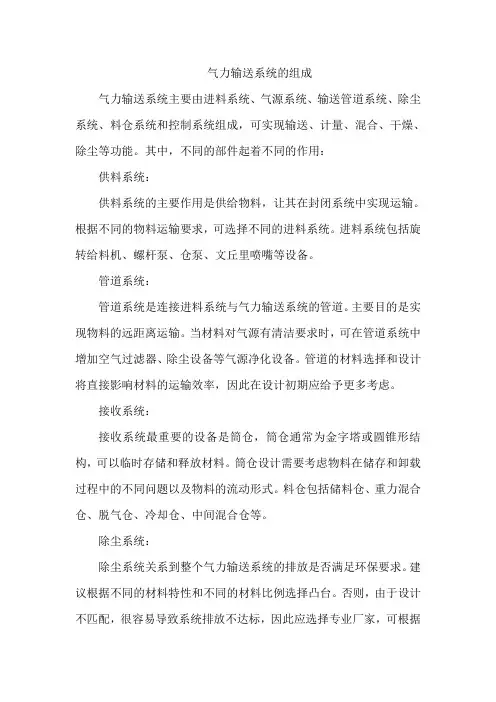

气力输送系统的组成气力输送系统主要由进料系统、气源系统、输送管道系统、除尘系统、料仓系统和控制系统组成，可实现输送、计量、混合、干燥、除尘等功能。

其中，不同的部件起着不同的作用：供料系统：供料系统的主要作用是供给物料，让其在封闭系统中实现运输。

根据不同的物料运输要求，可选择不同的进料系统。

进料系统包括旋转给料机、螺杆泵、仓泵、文丘里喷嘴等设备。

管道系统：管道系统是连接进料系统与气力输送系统的管道。

主要目的是实现物料的远距离运输。

当材料对气源有清洁要求时，可在管道系统中增加空气过滤器、除尘设备等气源净化设备。

管道的材料选择和设计将直接影响材料的运输效率，因此在设计初期应给予更多考虑。

接收系统：接收系统最重要的设备是筒仓，筒仓通常为金字塔或圆锥形结构，可以临时存储和释放材料。

筒仓设计需要考虑物料在储存和卸载过程中的不同问题以及物料的流动形式。

料仓包括储料仓、重力混合仓、脱气仓、冷却仓、中间混合仓等。

除尘系统：除尘系统关系到整个气力输送系统的排放是否满足环保要求。

建议根据不同的材料特性和不同的材料比例选择凸台。

否则，由于设计不匹配，很容易导致系统排放不达标，因此应选择专业厂家，可根据实际需要选择正确、合适的除尘设备。

控制系统：控制系统主要实现中央给料系统的调节和控制。

它由可编程控制器控制。

可配备自动控制电气控制系统，实现整个系统的无人控制，配合PLC自动控制。

通过程序集中控制系统的除尘、输送、报警和故障停机，使系统的操作和控制更加方便、安全，以上是对气力输送系统组成的具体介绍。

各部分在气力输送系统中起着非常重要的作用。

工程气力输送系统解决方案一、总论工程气力输送系统是一种利用气体流动的动力进行颗粒物料输送的技术。

它具有输送速度快、输送距离远、输送过程无尘污、无污染、可输送高温、多种材料等优点。

气力输送除了有一定的推动能力之外，还具有气体流动特性和固体颗粒物料之间的作用力，使得固体颗粒物料在压缩空气的推动作用下，形成了一种类似流体的输送形式，从而达到了快速输送和不易破碎的目的。

工程气力输送系统适用于各种颗粒物料的输送，包括碳化硅、铝灰、耐火泥、各种耐火材料、矿渣、水泥、石灰、水泥熟料、粉煤灰、砂石等。

气力输送系统可以满足不同工艺条件的输送要求，也可以根据不同物料的性质和输送要求，设计相应的气力输送系统。

本文将从工程气力输送系统的原理、结构设计、技术要求、系统应用等几个方面对工程气力输送系统的解决方案进行介绍。

二、工程气力输送系统的原理工程气力输送系统是通过压缩空气作为动力源进行颗粒物料的输送。

压缩空气在气力输送管道内形成一定的流速和动能，当固体颗粒物料混入气流中时，会受到气流的推动和作用力，形成一种类似流体的输送形式。

气体流速和压差大小直接影响着颗粒物料的输送速度和效果，因此，工程气力输送系统的原理可以归纳为以下几个方面：1. 气流动能作为推动力：通过压缩空气形成的气流动能，可以推动颗粒物料在输送管道内形成一定的流速，从而实现颗粒物料的输送。

2. 气流和固体颗粒的作用力：气流对颗粒物料产生的作用力，除了推动作用之外，还有一部分作用力是气体流动特性和颗粒物料之间的摩阻力和推力。

这种作用力是实现颗粒物料输送的重要条件。

3. 气流和固体颗粒的充填率：气流对颗粒物料的推动作用和填充度直接影响着颗粒物料输送的速度和效果。

4. 输送管道的流速和压差：气流在输送管道内的流速和压差大小，直接影响着颗粒物料的输送速度和效果。

三、工程气力输送系统的结构设计工程气力输送系统包括气力输送设备、输送管道、气动输送阀、阻力器、输送过程监控设备等几个主要部分。
