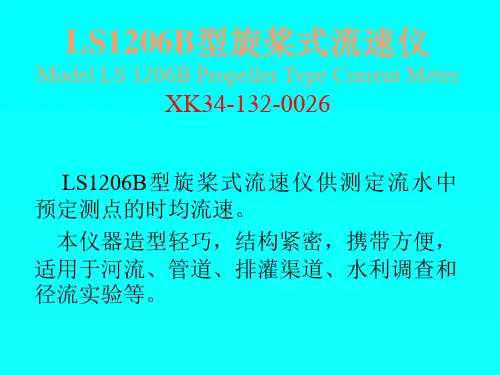

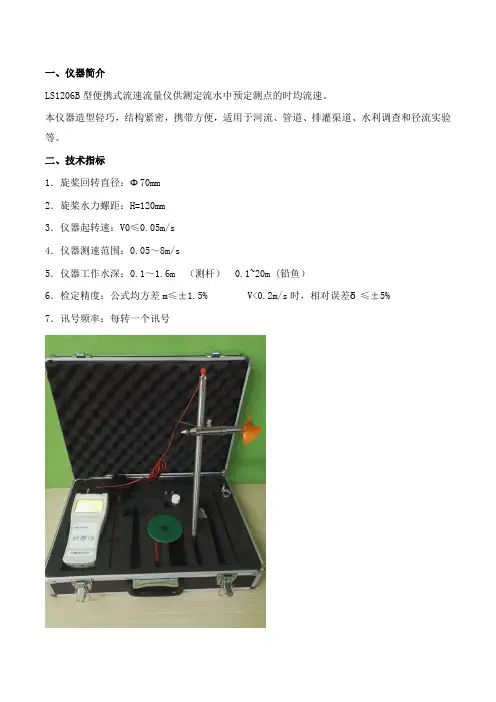

一、仪器简介LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。
本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。
二、技术指标1．旋桨回转直径：Φ70mm2．旋桨水力螺距：H=120mm3．仪器起转速：V0≤0.05m/s4．仪器测速范围：0.05～8m/s5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%7．讯号频率：每转一个讯号8．使用环境水温：0～40℃9．连续工作时数：10h10．显示：汉字液晶显示，4行32位11．工作电源：7.2V\4200mAh,可充电12.耐腐性强、可靠性高，安全性符合国标要求。
三、仪器结构感应部件：三叶螺旋桨，用于感受水流速度传讯机构：旋桨转数转为电脉冲讯号，供计数用尾翼：平面翼舵用于明渠测流时仪器水平定向测杆：用预测水深，测杆顶端装有汛号转换插座四、工作原理当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。
水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。
此关系通过流速仪检定水槽实验确定。
五、配置1、LS1206B 通用水文测算仪1台2、旋浆流速仪传感器 1台4、尾翼部件 1个5、信号线1根6、扳手（27mm） 1只7、大小起子各1只8、鉴定证书1份9、说明书 1份LS1206B型便携式流速仪使用说明书前言须知：感谢您选用本公司LS1206B型便携式流速仪。
在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。
一、仪器简介LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。
便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。
全套仪器置于高级铝合金密码箱内。
使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。
该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。
二、技术要求：测速范围：0.06-8.00 m/s测流误差：≤1.5%显示屏：4×16位液晶显示测量方式：测杆定位测量（亦可缆绳悬挂定位测量）温度范围：－20℃- 60℃电源：DC8.4V（充电电池）,充满后可连续工作40小时以上.三、测量原理：本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S 为断面面积）1.流速测定：测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：V = K • N/T + C(m/s)。
式中：V：测流时段内平均流速（m/s）K：桨叶水力螺距C：流速仪常数T：测流历时（单位为S）N：T时段内信号数本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。
2. 流量的\计算：根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
四、仪器的操作使用：正常时，插上插头开机，拔出关机，仪器电源即可通电显示上次关机时所选用流速仪参数。
参数设置如图所示：若参数相同，即可进入测流。
VER：12.11 7.7VK=.1196 3V =0.000T=100 1N0000.0Q=000000.000m3\h图1.测量显示VER：版本号 7.7V：电池电压K：见校准测试报告 3：自动测量间隔时间T：自动测量时间 V：显示流速Q：瞬时流量 0：自动；1 手动 N：脉冲个数仪器共设3个按键：菜单启.停上移右移4.1参数设置操作：4.1.1查看显示屏是否与所用流速仪参数一致，若不一致，按MENU键进入设置1，通过右移键和上移键修改显示屏。
如：C值为0.0150，则先操作右移键，使光标移位到C＝.0100处，按动上移键，每按一次加1，重复按动，直到光标所处位数的数值与要求值一致，即为C＝0.0150即可。
修改K值、测量时间T的方法同上，先按右移键移位，然后按上移键加数，直到正确为止。
按错后可重复上述操作。
设置1螺距- K=.1196常量- C=.0179历时- T=100.00显示屏中，K与C系数请按鉴定证书参数输入：T表示自动测量的时间单位秒4.1.2按菜单键进入设置2设置2自动- 1延时- 1断面- 01.005 m2显示屏中，自动为“0”符号表示自动测量，设置为“0”为自动测量，若需手动测量，应将该符号置为“1”。
显示屏中，延时3秒，表示设置完进入测量界面，3秒钟后，才开始处理自动测量。
若是自动测量，仪器自动重复测次（间隔时间为延时时间）。
若是手动测量，当需要测量时按启停键进行测量与停止，待读完数后，按一次启停键，即可进行下一次测量。
断面面积输出：单位为平方米 设置后可以得出截面积的流量，公式Q ＝V ·S （S 为断面面4.1.3设置3表示旋浆每20圈1个脉冲信号；LS1206B 默认LANGUAG-中文3.1 测量数据设置参数正确后,同时按‘右移键盘+上移’即可以保存参数并返回测量状态； 进入测量状态，显示如图所示：若是自动测量，仪器在每次测量完后，自动按公式计算出流速值并显示3V=0.000M/S ，固定显示3-5秒后自动重复测量，但流速值将保持显示到下一次测量结束。
若是手动测量，每次测量完，待读完数后，按一次启停键，即可进行下一次测量。
测量时，当第一信号到来，从显示中可见到时间T 开始计时，N 开始计数，当时间T 到达所设置时间后，再收到一个信号时，仪器自动关闭T 、N ，并自动计算出流速V ，待显示延时3-5秒钟后，仪器自动启动下一次测流，重复上述过程，在本次测量中，显示上的V 值为上一次的流速值，便于参考和记录。
设置4 日期：2012-10-23 时间—12：00：30 复位时钟：0设置3 圈 — 20 脉冲 — 01 LANGUAG-中文3．4关机操作：每次使用完仪器，只要拨下插头，仪器即可自动关机，并保存关机前所选定流速仪型号和参数，在下一次使用时，只需插上插头，接好流速仪，按一次换屏键即可进行测流工作。
四.计算机联机运行(定货无要求时无此功能)首先用专用通讯电缆连接测算仪与计算机的通讯口，打开计算机进入WINDOWS平台中－程序－附件－通讯－超级终端，设置波特率为2400，通讯位为8位，停止位1位，奇偶校验为无，流控制为软件方式，选择正确的通讯口，接通测算仪的信号电源线，启动测流。
待每次测流历时结束后，测算仪自动送出一组数据到计算机屏幕显示。
K=7800 C=0.050 T=0106.5 N=0015 V=0.160K=7800 C=0.050 T=0108.4 N=0016 V=0.165五．仪器的维护：测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。
长期不用时，三个月须充电一次。
每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。
流速仪的保养、拆洗见流速仪说明书。
六．仪器的全套设备：LS1206B 速测算仪一个16 测杆(4-400) 一付旋桨仪一架信号联线一付托架一只充电器一只仪器首次次充电应大于3小时. 测试时间请设置20秒以上；每次请将电池电用完后再充.（本机有过放过充保护）旋浆说明书如下：目录一、主要用途及适用范围 (11)二、主要技术性能及参数 (11)三、结构特征与工作原理 (11)四、安装 (13)五、使用、操作及维护 (14)5.1 使用前的准备 (14)5.2 流速与转子速率的关系 (15)5.3 使用、操作及注意事项 (15)5.4 维护、保养及注意事项 (16)六、故障分析与排除 (17)七、保修及服务 (18)一、主要用途及适用范围LS1206B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。
LS1206B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。
LS1206B型旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。
二、主要技术性能及参数1）旋桨回转直径：Φ70mm2）旋桨水力螺距b： 120mm（理论值）3）起转速度v： 0.05m/s4）临界速度vk ：约0.13m/s（以实际检定值为准。
据统计分析，vk远小于上述值。
）5）测速范围： 0.06m/s～8m/s6）输出信号：磁激式开关接点通断信号7）信号数/转子转数： 2/1（每转2个信号）8）开关接点容量： DC U≤24V；I≤120mA9）接点工作次数： 1×10710）全线相对均方差m： |m|≤1.5% （用于v≥vk时）11）相对误差δ： |δ|≤5%（用于v＜vk时）12）工作水体环境：水温0℃～＋40℃/水深0.1m～40m/悬移质含沙量≤20kg/m313）贮存环境：温度－25℃～＋55℃湿度≤90%三、结构特征与工作原理LS1206B型旋桨式流速仪由旋桨、旋转部件、支座、尾翼部件（或固杆螺丝）、干簧管部件等组成（参见图1）。
旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。
其回转直径为Φ70mm，理论水力螺距（机械导程）为120mm。
旋转部件（参见图2）由壳体及其内部的转子系统（旋转支部件，参见图3）、动套支部件和压帽等组成。
用于在旋桨推动作用力下，产生一定的角速度，并激励干簧管产生通断信号。
支座用于流速仪工作时的安装和固定，其安装孔径为Φ16mm。
尾翼部件（产品选配件）用于流速仪工作时的定向。
干簧管部件用于接受来自转子系统的磁激励，对外提供流速仪信号。
流速仪工作时，旋桨受水流驱动产生回转，带动旋转部件的转子部分同步旋转，安装在转子上的磁钢激励干簧管产生通断信号。
四、安装（1）测杆安装浅水测流时，可选用CG16-1型测杆（产品选配件）（参见图4）安装。
测杆总长1.6m，每节0.4m；测杆上每2cm有一道刻线，每10cm有数字标识，作为测深和流速仪安装位置的标志。
测杆上方有指针（方向标）以使流速仪对准流向（方向标在测杆上的位置应高于水面，以方便找准和观察）。
（2）悬杆、悬索安装测点相对较深时，一般采用悬吊法测流，流速仪安装于悬杆、悬索或铅鱼上。
这种情况下，可根据实际需要确定是否安装尾翼。
