thyb-3002c 体积流量积算仪 使用说明书

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。

2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。

功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器。

3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。

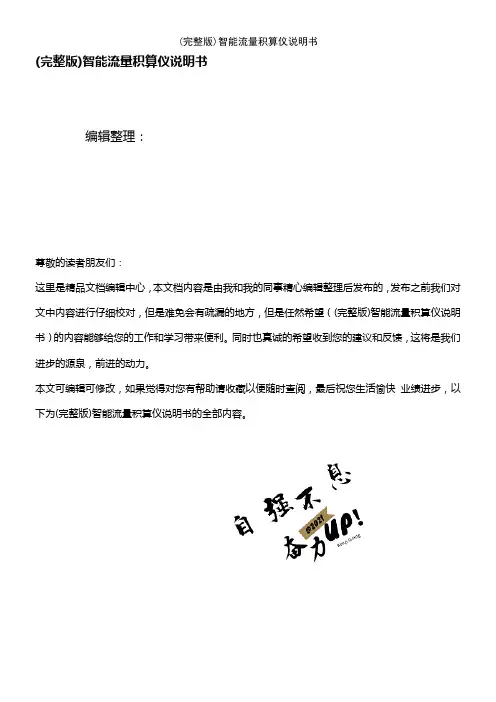

(完整版)智能流量积算仪说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)智能流量积算仪说明书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)智能流量积算仪说明书的全部内容。

(完整版)智能流量积算仪说明书编辑整理：张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望 (完整版)智能流量积算仪说明书这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力.本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <(完整版)智能流量积算仪说明书> 这篇文档的全部内容。

目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0—5％可选累积流量值可通过面板按键清零,清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号(1）模拟量输入：热电阻:Pt100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0~10mA（2）脉冲量输入：波形：矩形、正弦或三角波幅度:大于4V（或根据用户要求任定）频率范围:0~10KHz基本误差：0.5%FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A 变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率-—300～9600bps内部自由设定馈电输出:DC24V/50mA电源：开关电源85~265VAC功耗4W以下使用环境：环境温度：0～50℃相对湿度：〈85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D 转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。

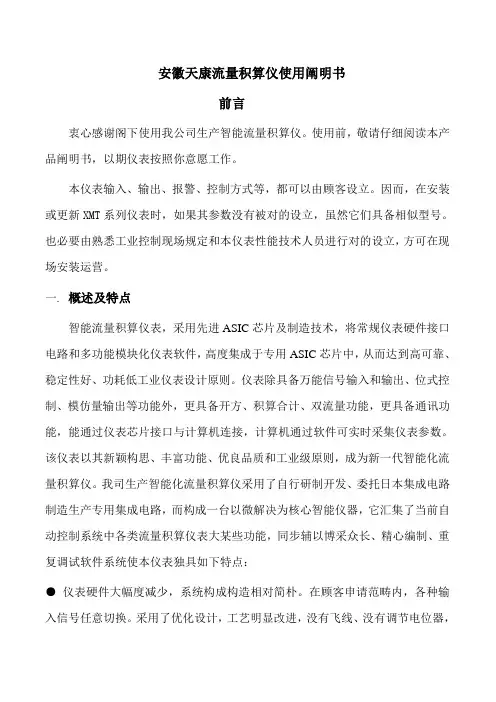

安徽天康流量积算仪使用阐明书前言衷心感谢阁下使用我公司生产智能流量积算仪。

使用前，敬请仔细阅读本产品阐明书，以期仪表按照你意愿工作。

本仪表输入、输出、报警、控制方式等，都可以由顾客设立。

因而，在安装或更新XMT系列仪表时，如果其参数没有被对的设立，虽然它们具备相似型号。

也必要由熟悉工业控制现场规定和本仪表性能技术人员进行对的设立，方可在现场安装运营。

一. 概述及特点智能流量积算仪表，采用先进ASIC芯片及制造技术，将常规仪表硬件接口电路和多功能模块化仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低工业仪表设计原则。

仪表除具备万能信号输入和输出、位式控制、模仿量输出等功能外，更具备开方、积算合计、双流量功能，更具备通讯功能，能通过仪表芯片接口与计算机连接，计算机通过软件可实时采集仪表参数。

该仪表以其新颖构思、丰富功能、优良品质和工业级原则，成为新一代智能化流量积算仪。

我司生产智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产专用集成电路，而构成一台以微解决为核心智能仪器，它汇集了当前自动控制系统中各类流量积算仪表大某些功能，同步辅以博采众长、精心编制、重复调试软件系统使本仪表独具如下特点：●仪表硬件大幅度减少，系统构成构造相对简朴。

在顾客申请范畴内，各种输入信号任意切换。

采用了优化设计，工艺明显改进，没有飞线、没有调节电位器，所有校准和功能设定可所有通过键盘由软件完毕。

●对饱和蒸汽可实现温度或压力补偿●可使用各种线性模仿输入或频率作为输入信号●测量输入信号可进行开方(线性模仿量输入)及小信号切除●可对输入信号进行小信号切除，切除后测量显示可默以为0或给定常数●双流量模仿量输入(不可以温度或压力补偿)及双流量模仿量输出●流量信号输入时可在量程范畴内任意设定16个补偿点及补偿参数●主输入为频率时补偿信号可选取线性输入或PT100输入● 4个可重定位用于瞬时流量报警或合计流量控制继电器输出●可选加三路D/A输出口,可以对过程量进行光电隔离输出,以保证被控系统安全可靠.可提供5V或24V两个恒压源输出,可满足大多数辅助功能需要.●流量仪表累积量可选6位+光柱或9位(内部为10位)合计显示方式●批量控制时批量合计值可键盘清零或仪表外部接线端清零●批量控制时总流量合计值与批量合计值可键盘切换●单点或双点定量控制，达到自动罐装功能●双点定量控制可暂停、可以设定提前控制量●瞬时流量与合计流量显示可乘以转换系数●仪表断电后合计量个位数可保持因而本仪表与普通控制流量仪表相比，各项或能水平有一种相称大提高与突破，其可靠性、稳定性有了相称保证，同步该仪表既与当前国际同类仪表接轨，较高性能价格比，更适合于国情，对代替进口具备重要意义。

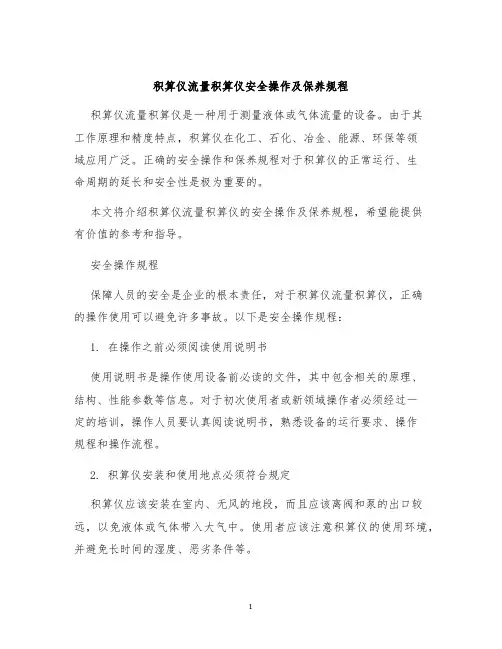

积算仪流量积算仪安全操作及保养规程积算仪流量积算仪是一种用于测量液体或气体流量的设备。

由于其工作原理和精度特点，积算仪在化工、石化、冶金、能源、环保等领域应用广泛。

正确的安全操作和保养规程对于积算仪的正常运行、生命周期的延长和安全性是极为重要的。

本文将介绍积算仪流量积算仪的安全操作及保养规程，希望能提供有价值的参考和指导。

安全操作规程保障人员的安全是企业的根本责任，对于积算仪流量积算仪，正确的操作使用可以避免许多事故。

以下是安全操作规程：1. 在操作之前必须阅读使用说明书使用说明书是操作使用设备前必读的文件，其中包含相关的原理、结构、性能参数等信息。

对于初次使用者或新领域操作者必须经过一定的培训，操作人员要认真阅读说明书，熟悉设备的运行要求、操作规程和操作流程。

2. 积算仪安装和使用地点必须符合规定积算仪应该安装在室内、无风的地段，而且应该离阀和泵的出口较远，以免液体或气体带入大气中。

使用者应该注意积算仪的使用环境，并避免长时间的湿度、恶劣条件等。

3. 操作人员必须穿戴防护装备根据企业规定，操作人员必须穿戴符合规格要求的防护手套、防护眼镜、防护鞋等防护装备，确保人员安全。

同时，操作时不要戴着手套进行操作，以免不小心拉断积算仪的零件或损坏步进电机等。

4. 操作前需检查设备和管路是否完好在每次操作前，应该对积算仪进行一次检查，确定设备及管路不出现漏气、漏水、漏油等现象。

对于控制装置、仪器盘、电机等部分，也需要进行检查，防止因为操作不当而使设备损坏、人员受伤及生产安全事故发生。

5. 操作前需进行泄压处理在操作前需要对积算仪管路进行泄压操作，以确保操作前管路中的压力已经消除。

原则上，泄压操作是在换管之前完成的。

泄压操作时需较为注意，防止泄压时带着有毒有害物质，造成大量污染和危害。

6. 操作后需对设备进行检查和维护在每次使用结束后，应该对积算仪进行一次检查和维护。

包括设备的清洁、调整、紧固等方面，以确保设备干净、完好。

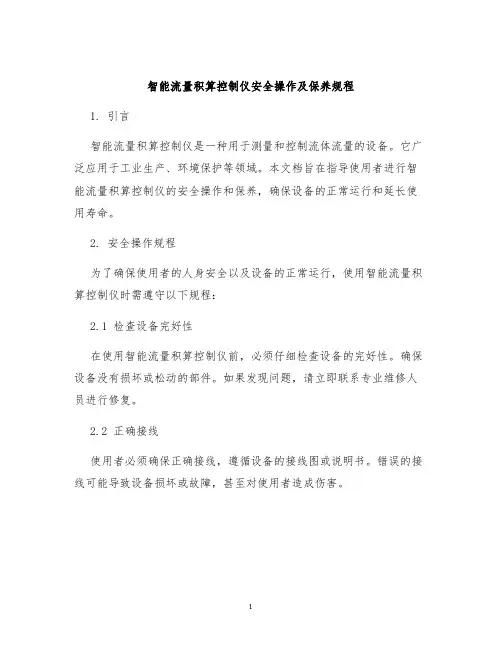

智能流量积算控制仪安全操作及保养规程1. 引言智能流量积算控制仪是一种用于测量和控制流体流量的设备。
