通用型智能流量积算仪使用说明

ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。

根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。

广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。

配相应的变送器也可对颗粒物料系统进行计量。

本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。

表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。

ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。

我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。

能为用户提供成套设计、安装及调试等服务。

二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。

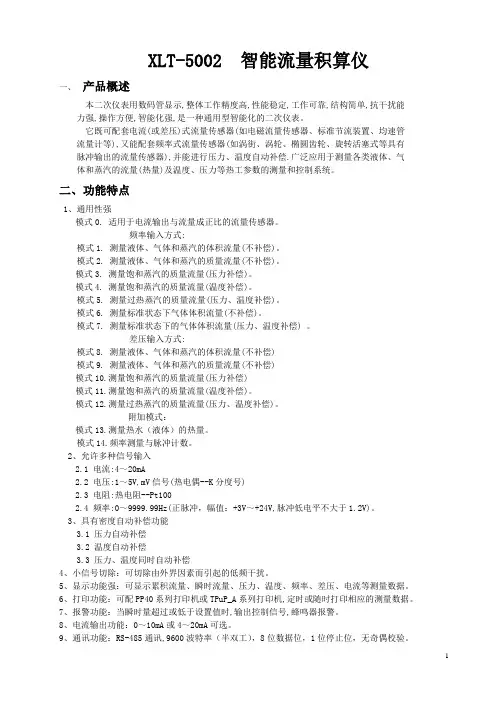

XLT-5002 智能流量积算仪一、产品概述本二次仪表用数码管显示,整体工作精度高,性能稳定,工作可靠,结构简单,抗干扰能力强,操作方便,智能化强,是一种通用型智能化的二次仪表。

它既可配套电流(或差压)式流量传感器(如电磁流量传感器、标准节流装置、均速管流量计等),又能配套频率式流量传感器(如涡街、涡轮、椭圆齿轮、旋转活塞式等具有脉冲输出的流量传感器),并能进行压力、温度自动补偿.广泛应用于测量各类液体、气体和蒸汽的流量(热量)及温度、压力等热工参数的测量和控制系统。

二、功能特点1、通用性强模式0. 适用于电流输出与流量成正比的流量传感器。

频率输入方式:模式1. 测量液体、气体和蒸汽的体积流量(不补偿)。

模式2. 测量液体、气体和蒸汽的质量流量(不补偿)。

模式3. 测量饱和蒸汽的质量流量(压力补偿)。

模式4. 测量饱和蒸汽的质量流量(温度补偿)。

模式5. 测量过热蒸汽的质量流量(压力、温度补偿)。

模式6. 测量标准状态下气体体积流量(不补偿)。

模式7. 测量标准状态下的气体体积流量(压力、温度补偿) 。

差压输入方式:模式8. 测量液体、气体和蒸汽的体积流量(不补偿)模式9. 测量液体、气体和蒸汽的质量流量(不补偿)模式10.测量饱和蒸汽的质量流量(压力补偿)模式11.测量饱和蒸汽的质量流量(温度补偿)。

模式12.测量过热蒸汽的质量流量(压力、温度补偿)。

附加模式：模式13.测量热水（液体）的热量。

模式14.频率测量与脉冲计数。

2、允许多种信号输入2.1 电流:4～20mA2.2 电压:1～5V,mV信号(热电偶--K分度号)2.3 电阻:热电阻--Pt1002.4 频率:0～9999.99Hz(正脉冲，幅值：+3V～+24V,脉冲低电平不大于1.2V)。

3、具有密度自动补偿功能3.1 压力自动补偿3.2 温度自动补偿3.3 压力、温度同时自动补偿4、小信号切除：可切除由外界因素而引起的低频干扰。

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

智能流量积算仪lks80说明书lks80智能流量积算仪采用PC主板，内置强大的运算功能。

支持全中文界面，可将常用公式进行编写。

能满足日常生产生活的各种计量需求。

使用方便，不受空间限制，只要有数据就能实现快速计算。

支持数据采集、存储、流量转换等功能。

适用于工业场所、计量单位及计量产品的综合测量控制管理。

•1、使用说明使用时，只需将大数值转换为小数值，并保存成文档；将小数值转化为大数值时，通过转换软件对大数值进行处理。

将数据存入数据库中。

数据库界面为全中文显示界面，采用FLASH格式自动编写数据。

可直接编辑和修改数据。

数据库管理中心可设置参数的设置。

•2、产品性能说明l支持数据采集、存储、流量转换等功能，可将常用公式进行编写，并将公式用键盘输入。

l自动完成流量积算及存储工作，并自动存储所有数据至RS485通讯接口，可实时传输至通讯网络。

l流量计安装时，须按相关安装说明操作。

l流量计安装后，应定期检查流量积算仪安装质量的情况。

若有脱落现象，应及时维修更换。

l流量计运行期间需定期保养，以保持流量计测量精度和稳定性。

l安装前必须仔细检查流量计是否存在故障隐患。

•3、产品使用注意事项：l流量积算仪严禁与易燃易爆物品、强腐蚀性物质及腐蚀性气体接触，防止触电、因爆炸而引起的人身伤害；l不允许在有水或水蒸气的情况下使用；l流量计正常工作时，不得接任何电气设备；l仪器在使用中出现故障，请与本公司联系，我们将派专业人员进行维修；l 当仪表连续显示2小时以上温度不变且无明显温度变化时，说明仪表已失效需重新更换新的仪表，否则仪器损坏无法修复。

l流量计出现报警时，请注意可能有金属异物进入并需要立即停机取出物更换合格配件。

l流量计出现过热现象时应立即停止使用（如温度超过200℃）。

智能流量显示积算仪使用说明
智能流量显示积算仪是一种用于检测流体的流量和积算流量的仪器。

它采用先进的智能技术，具有高精度、可靠性强、操作简单等特点，广泛应用于工业生产、农业灌溉、环境监测等领域。

本文将详细介绍智能流量显示积算仪的使用方法和注意事项。

一、仪器的使用方法
1.仪器的安装
a.选择合适的安装位置，远离高温、湿度、腐蚀性气体等不利于仪器正常运行的环境。

b.将仪器的进口和出口与管道连接，确保连接牢固，无泄漏。

c.仔细检查仪器的电源线、信号线等连接，确保连接正确、稳定。

2.仪器的开机与设置
a.接通仪器的电源，并按照仪器说明书进行电源及信号线连接。

b.按下仪器上的电源开关，待仪器启动后，按照仪器的设置菜单进行参数设置。

c.根据实际使用需求，设置仪器的流量范围、单位、报警值等参数。

d.完成设置后，保存设置并重新启动仪器，使其能正常工作。

3.流量检测与显示
a.打开管道阀门，使流体顺畅流过仪器。

b.仪器会实时检测流体的流量，并将结果显示在仪器的屏幕上。

c.仪器的显示屏上会同时显示流体的瞬时流量和积算流量。

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。

2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。

功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器。

3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。

流量积算仪批量控制设定说明
一、批量控制的设定：
1、在仪表测量值显示状态下，按压
CLK 时，下显示屏参数末位闪烁，表示该位数字可调，按压
或
键可修改该位数值，按压
可移动光标到其它数位并修改该位数值。

按
下
键可实现小数点循环左移。

把
CLK 下的参数值修改为
132或
00后，再次按压AL1时，下
显示屏显示的数值即为批量设定值，同理可根据工艺需要修改其数值。

2、批量设定值设定好以后，长按键或停止操作一段时间后，仪表将会自动返回到测量状态。

3、AL1灯亮时启动泵，流量积算到批量设置值时，自动停止，同时AL1灯灭。

需要启泵打下一批物料时，手动按压仪表下方按钮复位，复位后AL1灯亮，为下批打料作好准备。

二、累积流量的清零：
1、在仪表测量值显示状态下，按压CLK 时，修改下显示屏参数（方法同上）为111后，长按段时间后，仪表将会自动返回到测量状态。

2、在测量状态下，按压键的同时按下键即可实现累积流量的清零。

生产部
2010年7月19日。

ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。

根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。

广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。

配相应的变送器也可对颗粒物料系统进行计量。

本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。

表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。

ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。

我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。

能为用户提供成套设计、安装及调试等服务。

二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。

TMCS-90I3-B1智能流量积算仪使用说明书天津新科成套仪表有限公司11性能简介:此说明书适用于XKI3型主板装配的TMCS-90I3-B1型智能流量积算仪。

特点: 现场本安防爆设计、免维护、低功耗、高抗干扰、配高精度压力传感器、温度传感器和单路脉冲流量传感器组成的智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器扩散硅绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、压缩空气以及其它没有腐蚀的且与油不发生反应的气体等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和天然气压缩因子修正。

显示标态累积量、标态瞬时流量、介质温度、介质压力。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

2最多可选择两种补偿方式同时使用。

使用手持操作器设定仪表各项参数。

累积量每10分钟存储一次，断电可长期保存。

有数据库存储功能，可存储最近500次的累积量、瞬时流量、压力、温度等参数，存储的时间及间隔可以设置，用计算机从RS485通讯接口就可以接收数据。

具有RS485通讯接口、补偿计算前的脉冲输出接口（PO1）或补偿计算后的脉冲输出接口（PO2）,工况脉冲线性输出接口（PO3）。

选装4～20mA标准三线制输出接口。

输出IC卡控制器所需的0.1 m3 、1m3、10 m3输出（ICK）以及电池电压低报警输出（BAT1）、电池电压特低报警输出（BAT2）。

具有电池电量电量显示功能。

当电池符号内显示满格时，表示电量充足；当显示只剩一格或没格时，表示电池电量不足，应及时更换电池。

防爆标志：ExiaⅡCT4。

防爆合格证号：CE062014外壳防护等级：IP663关联设备：隔离式安全栅GS0600A-EX、GS060B-EX、CS060C-EX。

智能流量积算控制仪使用说明一、仪表的使用与调整1、通电后仪表进入自检状态，这时按任何一个键仪表都不产生动作，10秒后进入测量状态。

进入测量状态后，如果输入信号的连线安装不正确或断线则仪表的显示部分会以每秒一次的频率闪动，在以后的使用过程中如果信号源出现故障或连线接触不良也会出现这样的现象。

2、按键的功能∧（加）——按一次加键，光标所对应的数码管的数字值增1，当光标所对应的数码管的数字值为0，若该操作数不是操作码时，自动产生向高位的进位；若操作数已经为最大，则本次按键无效。

当操作数不是控制码且光标在最低位时，按加键1秒以上后，操作数会以指数方式作连续增加直至加键释放或达到最大值。

∨（键）——每按一次减键，光标所对应的数码管的数字值减1，当光标所对应的数码管的数字值为9，若该操作数不是操作码时，自动产生向高位的错位；若操作数已经为最小，则本次按键无效。

当操作数不是控制码且光标在最低位时，按加键1秒以上后，操作数会以指数方式作连续减小直至加键释放或达到最小值。

＞（位移）键——每进入一个新的菜单，光标总是停留在最低位。

每按一次位移键，光标向右位移1位。

若光标移在最低位，则根据仪表当前菜单的类型位移到相应的最高位。

在声光报警状态时按一次位移键可消除声报警开关量的输出（仪表内部进入计时状态。

P3h设定的消音时间到后再次输出声报警开量）。

set（设置）键——启动仪表进入参数设置状态。

若当前提示符下操作数允许改变则在修改该数字植后，按一次设置键起确认、菜单往下移一层并且调出相应的提示符和相应参数。

MAN（菜单）键——控制仪表进入上一个参数设置。

所在位置的参数不确认。

与SET（设置）键同时按下则退出设置菜单。

3、为简化仪表的操作程序，根据不同使用对象的要求提供给用户的设置菜单有二类（1）现场操作工用于查看或设置运行参数的菜单。

（2）仪表专业技术人员定义、选择以表内各项功能的运行、控制方式、运行参数以及定义现场操作工对不同运行参数的隐含。

智能流量积算控制仪安全操作及保养规程1. 引言智能流量积算控制仪是一种用于测量和控制流体流量的设备。

它广泛应用于工业生产、环境保护等领域。

本文档旨在指导使用者进行智能流量积算控制仪的安全操作和保养，确保设备的正常运行和延长使用寿命。

2. 安全操作规程为了确保使用者的人身安全以及设备的正常运行，使用智能流量积算控制仪时需遵守以下规程：2.1 检查设备完好性在使用智能流量积算控制仪前，必须仔细检查设备的完好性。

确保设备没有损坏或松动的部件。

如果发现问题，请立即联系专业维修人员进行修复。

2.2 正确接线使用者必须确保正确接线，遵循设备的接线图或说明书。

错误的接线可能导致设备损坏或故障，甚至对使用者造成伤害。

2.3 防止液体进入控制器智能流量积算控制仪的控制器部分非常敏感，任何液体进入控制器可能导致设备损坏或故障。

使用者在操作设备时，应注意防止液体溅入控制器。

2.4 防止超过额定压力范围智能流量积算控制仪有其额定压力范围，使用者必须确保不超过该范围。

超过额定压力范围可能导致设备损坏或危险事故。

2.5 禁止非专业人员擅自拆卸智能流量积算控制仪是一种复杂的设备，非专业人员擅自拆卸可能损坏设备或造成不可修复的故障。

任何需要维修或更换部件的情况，应联系专业维修人员进行处理。

2.6 妥善保管设备当使用者暂时不需要智能流量积算控制仪时，应妥善保管设备。

避免设备被存放在高温、潮湿或有腐蚀性的环境中。

设备应放置在干燥、通风的地方，远离化学物品和易燃物。

3. 保养规程为了确保智能流量积算控制仪的长期稳定运行，使用者应进行定期的保养工作。

以下是一些常见的保养规程：3.1 清洁控制器外壳定期清洁智能流量积算控制仪的控制器外壳，以防止灰尘和污垢积聚。

使用者可以使用柔软的干净布擦拭外壳表面，避免使用化学溶剂或有腐蚀性的清洁剂。

3.2 检查电源线和接线定期检查智能流量积算控制仪的电源线和接线是否正常。

如果发现损坏、松动或磨损，应及时更换或修复。

积算仪vx1000说明书一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号(1)模拟量输入:热电阻: Pt 100热电偶: K、T、E电压: 0~5V、1~5V电流: 4~ 20mA、0~20mA或0~ 10mA .(2)脉冲量输入:波形:矩形、正弦或三角波幅度:大于4V (或根据用户要求任定)频率范围: 0~ 10KHz基本误差: 0.5%FS或0.2%FS+1个字分辨力:1/20000、14位A/D 转换器显示方式:上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期: 0.5S报警输出:瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出: 4~ 20mA、0~10mA、1~5V、0~5V精度: +0.3%FS通讯输出:接口方式- -隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率一-300~9600bps内部自由设定馈电输出: DC24V/50mA 电源:开关电源85~ 265VAC功耗 4W以下使用环境:环境温度: 0~50°C相对湿度: <85%RH。
