智能流量积算仪使用说明书综述

  • 格式：doc
  • 大小：258.00 KB
  • 文档页数：14

下载文档原格式

  / 14

合集下载

通用型智能流量积算仪使用说明

通用型智能流量积算仪使用说明

二、仪表硬件框图：
1、主框图
实时时钟。
16 位 A/D 转换
看门狗、复位电路。
海量存储器（16M 字节）
LED 指示灯：6； 仪表箱防盗开、关，电动 阀全开、全关，RXD，TXD
128×64 液晶汉字显示（背光）
6 个按键。
CPU
自检电路：
电源：线性电源；多级滤 波，多级防雷； 输出：+12V，200mA；
省投资； 容错功能：温度、压力/密度补偿测量信号异常时，用对应的手动设定值进
行补偿运算； 循环显示功能，为监视多个过程变量提供方便； 流量再发送功能，输出流量的电流信号，更新周期 1 秒，满足自动控制需要； 仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便； 丰富的自检和自诊断功能使仪表更易于使用和维护； 三级密码设定可防止未经授权的人员改变已设定的数据； 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、
5.8 调试界面
瞬时流量 介质压力 瞬时热量 流量电流值 压力电流值
6、蓄菜电池单电压
OK GR IC ↓ ○
Q: 0.421 ρ: 2.343 P: 0.394 T: 199.66 H: 1177.28 h: 2790.81
QI: 0.000 PI: 7.947 V1: 12.917
TI: 0.000 QF: 50.0 V2: 21.513
Q：0.421
H：1177.28
T：199.6
P： 0.39
查询：
掉确电认记键 录
掉电记录： 015/0015
掉电时间 2009-02-28
21:51:32
和可靠性； 通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系

智能流量显示积算仪使用说明

智能流量显示积算仪使用说明

技术参数
⑴测量精度 ①流量满度误差±0.5%; ②压力转换误差±0.2%; ③温度转换误差±0.2%； ④电流转换误差±0.2%。 ⑵输入信号 ①流量信号； 比例脉冲信号，方波 Vpp﹥5V DC 4～20mA 电流信号 ②压力信号：DC 4～20mA 电流信号； ③温度信号：PT100 铂电阻。
仪表分类
仪表接线
模拟电流输出
+-
图 2 仪表开孔尺寸示意
5
15 16
开关信号输出 AIL
电源供给 220VAC
15 16 17 18 19 20 21 22 23 24 25 26 27
123
温度补偿
4 5 6 7 8 9 10 11 12 13 14
温度补偿 （热水热量）
24V 0V mA 三线电流输入
V1—供水流量，m3/h。 t1—供水温度，℃。
8
t2—回水温度，℃。 4、输出校验：调节瞬时流量值分别为量程的 10%，30%，50%，70%，100%，分别 与相应的输出电流比较，应程线形对应关系。
检验仪器与仪表接线
图 5 校验仪器与仪表接线示意
其它事项
1、选购仪表，要根据所配传感器类型及使用要求，参照仪表型谱命名示意（表—1）确 定合适的仪表型谱，有何特殊要求及时提出。
1、工作状态
屏显 ＰＣ０００００２ 示意：介质为进行压力补偿的饱和蒸汽（数字符号意义参 见表—1）
2、口径类别
屏显 ｄｎ０００００２ 示意：DN20～DN100 为 1 类；DN150～DN200 为 2 类； DN250～DN300 为 3 类；图中屏显为 2 类。（口径分类别，主要用于涡街流量传感器且
5、仪表系数
2
屏显 C００００１０２５ 示意：涡街流量传感器仪表系数 C—1025

智能流量积算仪使用手册

智能流量积算仪使用手册

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

流量积算仪说明书

流量积算仪说明书

压力
FC=7,A1=X,A2=X
其中
T 温度测量值,单位:℃ P 压力测量值,单位:MPa X 任意设定值 FC 补偿模式设定,参照[2.4.2 功能菜单]
dE 无补偿时的密度设定值 dE20 标准状态密度设定值 P0 当地大气压设定值 A1,A2 液体补偿系数设定值,参照[2.4.3 参数菜单]
注:
m3/h m3/h Kg/h 单位可设 单位可设 m3/h
m3 无量纲 Kg/m3 Kg/m3
kPa Hz 无量纲 无量纲
[注 1] 根据 F1 的单位选择 F1 = Q ⋅ U 或F1 = M ⋅ U SUM1 必须与 F1 同为质量单位或体积单位
可任意设置 标准状态指 20℃,0.10133MPa 参照[1.2 密度补偿方式] [注 2]
1. 饱和蒸汽的温度和压力是一一对应的,因此计算饱和蒸汽密度只需温度或者压力其中之一，若两者都存
在则以压力信号作为补偿信号。 2. 定值补偿说明:
在现场测量蒸汽，若工作条件比较恒定，本仪表可用定值补偿的方法取代压力变送器和温度传感器， 定压补偿 : 压力输入信号类型选择定值（压力）补偿(SnP=50),将 “压力设计值”设为实际工作压力(inP=X)， 定温补偿 : 温度输入信号类型选择定值（温度）补偿(Snt=50)，将 “温度设计值”设为实际工作温度(int=X); 如果温度压力同时需要定值补偿,则同时设置即可,这样虽未接压力变送器和温度变送器，但仪表会根 据设定的工作温度和工作压力计算补偿密度，从而达到定值补偿。
补偿系数 K 计算：
已知 F 1 = k ⋅ dP ⋅ ρ ,其中F1=50t/h =50000Kg/h, dP=60kPa ρ=7.1062 kg/m3
则k=2421.45

流量积算仪说明书

流量积算仪说明书





-9-
2.4.2 端子说明 端子名称 AC_L 、 AC_N 、 或为+、-、NC Q24、Q+、QTA、TB、TC P24、P+、PF12、F+、FA/TX、B/RX、GND 说明 AC_L 为交流电源相线端，AC_N 为交流电源零线端， 为接地端，+为直流电源正端，-为直流电源负端， 直流供电时请在订货时注明 差压流量计的 24V 供电端、信号正端、信号地端 温度通道模拟量输入端 压力变送器的 24V 供电端、信号正端、信号地端 频率变送器的 12V 供电端、信号正端、信号地端 RS232C 通讯接口 /串口打印接口(RXD 为仪表信号接 收端， TXD 为仪表信号发送端 ,GND 为信号地端) ； RS485 通讯接口（A 为差分正端、B 为差分负端） 继电器输出接口，规格 1A /250VAC@1A /30VDC 模拟量电流输出的正端、负端
-4-
第一章 技术指标
『显示』
屏幕：128*64点阵单色屏液晶显示器（LCD） 精度：实时显示：±0.2% F.S. 追忆精度：±0.2% F.S.

『处理器』
采用高性能的ARM Cortex-M3 32位的RISC内核

『输入功能』
流量通道：模拟量信号:4-20mA、0-10mA等信号； 频率信号:PI（频率范围：0-5000HZ，最大频率范围 可定制） 温度通道：4-20mA、0-10mA、Pt100等信号 压力通道：4-20mA、0-10mA等信号 注意
断电保护：内置存储器保护参数，断电后永久保存 时钟保护：集成硬件时钟，掉电后也能准确运行

『误差精度』
热电偶冷端补偿误差： ±2℃ 时钟误差： ±2 秒/天

智能流量显示积算仪使用说明

智能流量显示积算仪使用说明

智能流量显示积算仪使用说明
智能流量显示积算仪是一种用于检测流体的流量和积算流量的仪器。

它采用先进的智能技术，具有高精度、可靠性强、操作简单等特点，广泛应用于工业生产、农业灌溉、环境监测等领域。

本文将详细介绍智能流量显示积算仪的使用方法和注意事项。

一、仪器的使用方法
1.仪器的安装
a.选择合适的安装位置，远离高温、湿度、腐蚀性气体等不利于仪器正常运行的环境。

b.将仪器的进口和出口与管道连接，确保连接牢固，无泄漏。

c.仔细检查仪器的电源线、信号线等连接，确保连接正确、稳定。

2.仪器的开机与设置
a.接通仪器的电源，并按照仪器说明书进行电源及信号线连接。

b.按下仪器上的电源开关，待仪器启动后，按照仪器的设置菜单进行参数设置。

c.根据实际使用需求，设置仪器的流量范围、单位、报警值等参数。

d.完成设置后，保存设置并重新启动仪器，使其能正常工作。

3.流量检测与显示
a.打开管道阀门，使流体顺畅流过仪器。

b.仪器会实时检测流体的流量，并将结果显示在仪器的屏幕上。

c.仪器的显示屏上会同时显示流体的瞬时流量和积算流量。

流量积算控制仪 使用说明书

流量积算控制仪 使用说明书

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。

2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。

功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器。

3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。

液晶型智能流量积算仪使用说明书

液晶型智能流量积算仪使用说明书

液晶型智能流量积算仪使用说明书一、产品特点：1.1 高精度：本流量积算仪采用先进的传感技术和智能算法，具有高精度的流量测量功能。

1.2 易安装：产品结构简单，安装方便，可轻松接入管路系统。

1.3 多功能：本产品具有流量计算、积算、显示、报警等多种功能，可满足不同场合的需求。

1.4 高可靠性：采用高质量材料和稳定的电子元件，具有高可靠性和长寿命。

二、使用方法：2.1 安装：在安装前，请确保管路系统处于关闭状态。

将流量积算仪正确接入管路系统，注意管路的方向安装，避免安装错误导致测量不准确。

2.2 电源接入：接通电源后，屏幕将显示出当前流量值和其他相关信息。

2.3 校准：初次使用或者长时间未使用后，建议进行校准操作，保证测量准确度。

2.4 设置：根据需要，可以设置报警功能、单位显示、阀门控制等功能，具体设置方法请参照产品说明书。

2.5 正常使用：在正常使用过程中，注意定期清洁积算仪表面和保持管路畅通。

三、注意事项：3.1 本产品属于精密仪器，请小心操作，避免碰撞或摔落。

3.2 请勿在高温、潮湿或有腐蚀气体的环境中使用本产品。

3.3 定期维护和检测本产品，确保其正常工作状态。

3.4 如有任何问题，请及时联系售后服务进行处理。

以上就是本产品的使用说明，希望能帮助您正确、安全地使用液晶型智能流量积算仪。

祝您工作顺利！对于液晶型智能流量积算仪的更深入理解四、故障排除：4.1 如发现流量积算仪屏幕显示不正常或者测量数值出现异常，请首先检查电源接入是否稳定，管路是否有堵塞或者漏水等情况。

4.2 如确定以上情况都正常，仍出现故障，请及时联系售后服务进行处理。

五、应用领域：本产品可广泛应用于各个领域，如：5.1 工业领域：用于工业管道的流量测量和积算，如化工厂、炼油厂、制药厂等。

5.2 农业领域：可用于农田灌溉、农业水利工程、农业水资源管理等。

5.3 民用领域：适用于家庭自来水管道的流量测量和使用监控。

5.4 其他领域：还可以应用于环保、给排水、食品工业等领域。

安徽天康智能流量积算仪说明书(不带补偿)

安徽天康智能流量积算仪说明书(不带补偿)

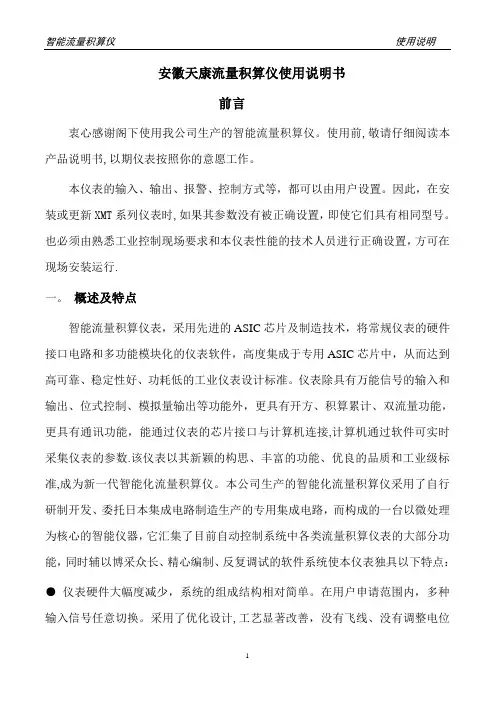

安徽天康流量积算仪使用说明书前言衷心感谢阁下使用我公司生产的智能流量积算仪。

使用前,敬请仔细阅读本产品说明书,以期仪表按照你的意愿工作。

本仪表的输入、输出、报警、控制方式等，都可以由用户设置。

因此，在安装或更新XMT系列仪表时,如果其参数没有被正确设置，即使它们具有相同型号。

也必须由熟悉工业控制现场要求和本仪表性能的技术人员进行正确设置，方可在现场安装运行.一。

概述及特点智能流量积算仪表，采用先进的ASIC芯片及制造技术，将常规仪表的硬件接口电路和多功能模块化的仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低的工业仪表设计标准。

仪表除具有万能信号的输入和输出、位式控制、模拟量输出等功能外，更具有开方、积算累计、双流量功能，更具有通讯功能，能通过仪表的芯片接口与计算机连接,计算机通过软件可实时采集仪表的参数.该仪表以其新颖的构思、丰富的功能、优良的品质和工业级标准,成为新一代智能化流量积算仪。

本公司生产的智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产的专用集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点：●仪表硬件大幅度减少，系统的组成结构相对简单。

在用户申请范围内，多种输入信号任意切换。

采用了优化设计,工艺显著改善，没有飞线、没有调整电位器,所有的校准和功能设定可全部通过键盘由软件完成。

●对饱和蒸汽可实现温度或压力补偿●可使用各种线性模拟输入或频率作为输入信号●测量输入信号可进行开方（线性模拟量输入)及小信号切除●可对输入信号进行小信号切除，切除后的测量显示可默认为0或给定常数●双流量模拟量输入（不可以温度或压力补偿）及双流量模拟量输出●流量信号输入时可在量程范围内任意设定16个补偿点及补偿参数●主输入为频率时补偿信号可选择线性输入或PT100输入● 4个可重定位的用于瞬时流量报警或累计流量控制的继电器输出●可选加三路D/A输出口，可以对过程量进行光电隔离输出,以确保被控系统的安全可靠.可提供5V或24V两个恒压源输出，可满足大多数辅助功能的需要.●流量仪表的累积量可选6位+光柱或9位(内部为10位）累计显示方式●批量控制时批量累计值可键盘清零或仪表外部接线端清零●批量控制时总流量累计值与批量累计值可键盘切换●单点或双点定量控制,达成自动罐装的功能●双点定量控制可暂停、可以设定提前控制量●瞬时流量与累计流量的显示可乘以转换系数●仪表断电后的累计量个位数可保持因此本仪表与普通控制流量仪表相比，各项或能水平有一个相当大的提高与突破，其可靠性、稳定性有了相当的保证，同时该仪表既与目前的国际同类仪表接轨,较高的性能价格比,更适合于国情,对替代进口具有重要意义。

智能流量积算仪说明书

智能流量积算仪说明书

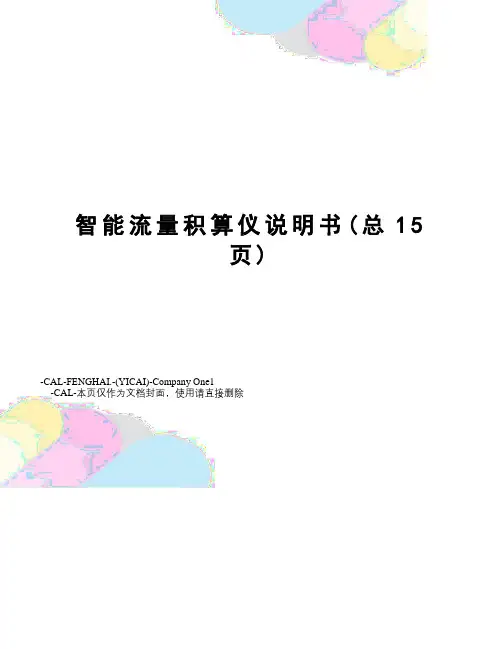

智能流量积算仪说明书(总15页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)2一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持3先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号（1）模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA （2）脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V（或根据用户要求任定）频率范围：0～10KHz基本误差：％FS或％FS±1个字分辨力：1/20000、14位A/D转换器显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：41报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定馈电输出：DC24V/50mA电源：开关电源 85～265VAC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH四、工作原理6本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D 转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。

TMCS-90S-A智能流量积算仪

TMCS-90S-A智能流量积算仪

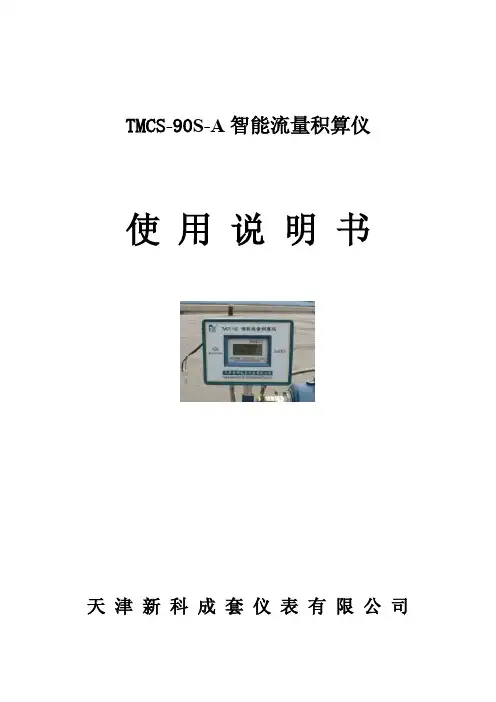

TMCS-90S-A智能流量积算仪使用说明书天津新科成套仪表有限公司1性能简介:此说明适用于XK-BB型主板装配的TMCS-90S-A型智能流量积算仪。

特点: 现场防爆型设计、免维护、低功耗、高抗干扰、配高精度压力传感器和温度传感器、单回路智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器 KELLER PAA-×、S19-×等绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、煤制气、压缩空气等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和压缩因子修正。

显示标态累积流量、标态瞬时流量Q O、温度T。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

最多可选择两种补偿方式同时使用。

手持操作器设定仪表参数。

累积量每10分钟存储一次，断电可永久保存。

选装4～20mA标准三线制输出、RS485通讯接口、RS232通讯接口、补偿计算前的脉冲输出（PO1）或补偿计算后的脉冲输出（PO2）。

选装IC卡控制器所需的0.1 m3 、1m3、10 m3输出（PO2）以及电池电压低报警输出（BO）；电池电压特低报警输出（B1）；电池电量不足时，显示电池符号报警，提示及时更换电池。

防爆标志：ExdⅡBT5。

2技术指标:2.1准确度:a）体积流量显示±0.5%。

b）流量模拟输出信号±0.5%。

2.2输入信号：a）脉冲输入 : 0～2K 幅值:+3V～+24V。

b）压力信号输入 :0～6000 kPa。

c）温度信号输入:-30～100℃。

2.3显示方式：a) 单片LCD显示b)上行显示补偿后的累积流量。

X X X X X X.X X X X溢出时 X X X X X X X.X X X溢出时 X X X X X X X X.X X溢出时 X X X X X X X X X.X溢出时 X X X X X X X X X X溢出时 X X X X X X.X X X X如果选择两种补偿运算方式，则两种不同补偿方式的累计流量轮换显示。

流量积算仪说明书

流量积算仪说明书

器件较少，无电位器等可动器件，功能齐全，操作简单，可靠性、稳定性高，适
用于化工、石油、冶金、轻工、食品、电力、能源管理等各个领域。
二、主要功能特点
1 、流量测量、累积准确，清零累积有密码保护。
2、小信号切除比例可自行设定，并且有切除指示。
3、继电器可以任意组态对瞬时流量、程度、压力、脉冲输出累积
流量进行控制。
4 、定量控制用于罐装简单方便，有清零启动键及暂停键，操作方便。
5、瞬时流量记录输出可设定。
6、当温度压力测量回路出现故障时，自动使用键盘设定值补偿。
7、累积脉冲输出。
三、主要技术指标
1、精
度：± 0.5%FS,± 1 个字，
2、信号输入：0～10mA，0～20mA，4～20mA，输入阻抗≤ 250 Ω；
12.5 158.3464 148.7516 139.1578 129.5629 119.9781 110.3842 95.7769 91.1964
15.0 206.4175 194.4276 182.4477 170.4577 158.4766 146.4967 127.6820 122.5268
·1 9 ·
PDF 文件使用 "pdfFactory" 试用版本创建
SXL 系列 流量显示积算仪 / 使用说明书
目
录
一、概 述 ..................................... (1) 二、 主要功能特点 .............................. (1) 三、 主要技术指标 .............................. (1) 四、仪表选型 .................................. (2) 五、仪表面板说明 .............................. (3) 六、继电器组态控制 ............................ (4) 七、查看工作、停电时间及实时时钟设置 ........... (5) 八、故障自动补偿 ............................... (6) 九、功能菜单的操作 ............................ (4) 十、通讯寄存器地址 ............................ (8) 十一、仪表端子接线图 .......................... (8) 十二、流量计算公式 ............................ (9) 十 三 、 附 录 .................................. (12) 十四、仪表维修 ............................... (12) 十五、仪表装箱 ............................... (12) 十六、订货须知 ............................... (12)

智能流量积算仪使用说明书

智能流量积算仪使用说明书

TMCS-90I3-B1智能流量积算仪使用说明书天津新科成套仪表有限公司11性能简介:此说明书适用于XKI3型主板装配的TMCS-90I3-B1型智能流量积算仪。

特点: 现场本安防爆设计、免维护、低功耗、高抗干扰、配高精度压力传感器、温度传感器和单路脉冲流量传感器组成的智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器扩散硅绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、压缩空气以及其它没有腐蚀的且与油不发生反应的气体等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和天然气压缩因子修正。

显示标态累积量、标态瞬时流量、介质温度、介质压力。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

2最多可选择两种补偿方式同时使用。

使用手持操作器设定仪表各项参数。

累积量每10分钟存储一次，断电可长期保存。

有数据库存储功能，可存储最近500次的累积量、瞬时流量、压力、温度等参数，存储的时间及间隔可以设置，用计算机从RS485通讯接口就可以接收数据。

具有RS485通讯接口、补偿计算前的脉冲输出接口（PO1）或补偿计算后的脉冲输出接口（PO2）,工况脉冲线性输出接口（PO3）。

选装4～20mA标准三线制输出接口。

输出IC卡控制器所需的0.1 m3 、1m3、10 m3输出（ICK）以及电池电压低报警输出（BAT1）、电池电压特低报警输出（BAT2）。

具有电池电量电量显示功能。

当电池符号内显示满格时，表示电量充足；当显示只剩一格或没格时，表示电池电量不足，应及时更换电池。

防爆标志：ExiaⅡCT4。

防爆合格证号：CE062014外壳防护等级：IP663关联设备：隔离式安全栅GS0600A-EX、GS060B-EX、CS060C-EX。

智能液晶中文流量积算仪使用说明书

智能液晶中文流量积算仪使用说明书

SYLmag-J智能液晶中文流量积算仪是配套过程控制型电磁流量计的流量积算设备。

广泛的应用于生物、石油、化工、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。

采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等都大为提高。

具有极宽的显示范围，可显示整七位瞬时流量测量值（0～9999999），可显示整十位流量累积测量值（0～4294967295），可精确到小数点后三位（0.001）进行累积。

SYLmag-J智能液晶中文流量积算仪工作原理是通过对过程控制型电磁流量计的脉冲输出进行采样，配置相应的参数，计算出过程控制型电磁流量计的流量和累积值。

主要满足客户对过程控制型电磁流量计的流量累积值的需求。

适用于对过程控制型电磁流量计的流量和累积量进行监控和存储。

SYLmag-J智能液晶中文流量积算仪基本功能：·可同时对8台过程控制型电磁流量计进行监控。

·对在线的过程控制型电磁流量计的累积总量进行实时存储。

·通过U盘对日累计总量在上位机软件上进行分析。

·通过按键操作可完成仪表日累计总量的查看。

·高亮度液晶显示。

·可显示8个通道的瞬时流量测量值、累积值。

·显示瞬时流量值为整七位（0～9999999）。

·显示累积流量值为整十位（0～4294967295）。

·当前日期、当前时间显示。

·流量总累积值断电保持。

主要特点：·220VAC市电电压直接供电，使用方便。

·显示直观，操作简单，方便用户查看和操作。

1 仪表安装仪表外形尺寸如图-3所示。

图-3 l_mag积算仪外形尺寸安装方法：将仪表插入仪表屏开口中，仪表屏的开口尺寸见图-3。

输入信号接线注：P＋为脉冲正极、P－为脉冲负极。

X为通道编号。

SYLmag-J智能液晶中文流量积算仪仪技术指标脉冲量输入波形: 矩形范围: 0-5KHz幅值: 大于20V显示方式 0～9999999 流量测量值显示0～4294967295 累积值显示当前时间显示使用环境环境温度： 0～50℃相对湿度：≤85RH电源电压： AC 220V +10%～AC 220V -15%，50Hz±2Hz避免强腐蚀气体功耗≤ 5 W ( AC220 V 供电 )结构标准卡入式重量 500gSYLmag-J智能液晶中文流量积算仪仪表显示及操作运行画面运行画面如图-5所示图-5 运行画面在运行画面下，显示当前通道瞬时值、累积值与当前时间。

智能流量积算仪操作说明书

智能流量积算仪操作说明书
器配合使用的通用流量积算仪。由于进行了周密的可靠性设计使得仪表具有良好 的电磁兼容性和可靠性。〖仪表能对下列流体进行准确的联机运算〗蒸汽……根据 表内存贮的水蒸汽表测量蒸汽的质量流量和热量流量一般气体……温度、压力补 偿测量标准体积流量和质量流量包括湿气体的干部分流量计算和“压缩系 数” Z补偿液体……温度补偿或密度补偿测量标准体积流量和质量流量.2222 功能特点功能特点功能特点功能特点■可接受以下几种输入信号 1测定流量输 入信号模拟流量信号 Al1 差压或线性流量信号 4-20mADC或0-10mADC频 率流量信号 f -110 000Hz 2测定压力/密度输入信号 Al2压力或密度 变送器模拟信号 4-20mADC或0-10mADC。 3测定温度输入信号热电阻Pt100 或者K、E分度热电偶信号。Al1、Al2模拟输入信号可分别是4-20mADC或 0-10mADC可编程无需变更硬件。■可提供变送器24VDC、12VDC供电电源有 短路保护功能 以简化系统、节省投资。■可提累积量瞬时量温度压力等 的上下限报警功能以及累积量脉冲输出功能。■简单的容错功能温度、压力/密 度补偿测量信号异常时用对应的手动设定值进行补偿运算。■仪表时钟和定时自 动抄表功能为计量管理带来了方便。■丰富的自诊断功能使仪表更易使用和维护。■ 密码设定可防止未经授权的人员改变已设定的数据。■仪表内部不设任何电位器、 编码开关等可调器件从而提高仪表的耐振性、稳定性和可靠性。■特殊设计的WDT 电路、上电复位电路和断电数据保护电路确保仪表通电运行正常断电数据不丢失。 断电数据保护不用后备电池保护时间10年。■能与上位计算机进行数据通讯组 成能源计量网络系统。■除了常规的温度补偿、压力补偿、密度补偿、温度压力补 偿外该表还可对 ·一般气体的“压缩系数” Z进行补偿 ·流量系数非线性进行 补偿协议流量上下限功能 ·差压式流量计流束膨胀系数进行补偿·特别是该表在 蒸汽流量测量、湿气体的干部分流量测量方面十分完善。■采用组态方式工作一 台流量积算仪具备以上所有功能。对用户来说无需知道工况参数、传感器参数就 可选用本表解决各种流量测量问题。33333主要技术指标主要技术指标主要技术指标 主要技术指标■测定输入信号 1测定流量输入信号模拟流量信号 Al1 -420mADC或0-10mADC键盘设定选择。提供24VDC外供电源用于二 线制4-20mADC变送器供电负载能力为30mA带过流保护。频率流量信号 f 波形矩形、正弦、三角波形。幅值低电平0-2V高电平5-24V可根据用户要 求。频率 1-10 000Hz。输入电阻 5KΩ。提供24VDC和12VDC独立外供电源 用于频率式流量变送器供电频率流量信号输入与主机隔离二者选一保证负载能 力为100mA带过流保护。 2测定压力/密度输入信号 Al2 4-20mADC或 0-10mADC键盘设定选择。提供24VDC外供电源用于二线制4-20mADC变送器 供电负载能力为30mA带过流保护。 3测定温度输入信号热电阻 Pt100分度三 线制输入单线电阻≤10Ω热电偶 K、E分度等温度范围 0-500℃■模拟变送输出 信号4-20mADC或0-10mADC键盘设定选择可以选择流量压力或温度等信号变送 输出.负载电阻 0-500Ω 4-20mADC 0-1000Ω 0-10mADC数据更新周期

换热站智能流量积算仪使用说明-wang

换热站智能流量积算仪使用说明-wang

一、概述通用型智能流量（热量）积算仪（以下简称积算仪）主要特点：●适用于各种液体、单一或混合气体及蒸汽的流量（热量）显示、积算、控制；●输入多种流量传感器信号（如涡街、涡轮、孔板、V型锥、阿牛巴、热式等各种流量计）；●流量输入通道：可接收频率信号和多种模拟电流信号；●压力、温度输入通道：可接收多种模拟电流信号；●可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；●容错功能：温度、压力/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；●循环显示功能，为监视多个过程变量提供方便；●流量再发送功能，输出流量的电流信号，更新周期1秒，满足自动控制需要；●仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；●丰富的自检和自诊断功能使仪表更易于使用和维护；●三级密码设定可防止未经授权的人员改变已设定的数据；●仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、稳定性和可靠性；●通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统：✧RS-485；✧RS-232；✧GPRS、CDMA；✧宽带网。

●除了常规的温度补偿、压力补偿、密度补偿、温度压力补偿外，该表还可对：✧一般天然气的“压缩系数”（Z）进行补偿；✧天然气的“超压缩系数”(Fz)进行补偿；✧流量系数非线性进行补偿；✧该表特别在蒸汽的密度补偿、饱和蒸汽和过热蒸汽的自动识别，湿蒸汽的含水率计算等方面功能完善●具有贸易结算所需的专用功能：✧掉电记录功能；✧定时抄表功能；✧365天日累积值和12个月的月累积值保存功能；✧非法操作记录查询功能；✧打印功能。

二、仪表硬件框图：23 外部脉冲信号输入三、仪表的主要技术指标：■输入信号 模 拟 量： ·热电偶：标准热电偶——K 、E ； ·电 阻：标准热电阻 ——Pt100； ·电 流：0～10mA 、4～20mA 、0～20mA 等——输入阻抗≤250Ω； ·电 压： mV ——输入阻抗≥250KΩ。

智能流量积算控制仪使用说明

智能流量积算控制仪使用说明

一、仪表的使用与调整1、通电后仪表进入自检状态，这时按任何一个键仪表都不产生动作，10秒后进入测量状态。

进入测量状态后，如果输入信号的连线安装不正确或断线则仪表的显示部分会以每秒一次的频率闪动，在以后的使用过程中如果信号源出现故障或连线接触不良也会出现这样的现象。

2、按键的功能∧（加）——按一次加键，光标所对应的数码管的数字值增1，当光标所对应的数码管的数字值为0，若该操作数不是操作码时，自动产生向高位的进位；若操作数已经为最大，则本次按键无效。

当操作数不是控制码且光标在最低位时，按加键1秒以上后，操作数会以指数方式作连续增加直至加键释放或达到最大值。

∨（键）——每按一次减键，光标所对应的数码管的数字值减1，当光标所对应的数码管的数字值为9，若该操作数不是操作码时，自动产生向高位的错位；若操作数已经为最小，则本次按键无效。

当操作数不是控制码且光标在最低位时，按加键1秒以上后，操作数会以指数方式作连续减小直至加键释放或达到最小值。

＞（位移）键——每进入一个新的菜单，光标总是停留在最低位。

每按一次位移键，光标向右位移1位。

若光标移在最低位，则根据仪表当前菜单的类型位移到相应的最高位。

在声光报警状态时按一次位移键可消除声报警开关量的输出（仪表内部进入计时状态。

P3h设定的消音时间到后再次输出声报警开量）。

set（设置）键——启动仪表进入参数设置状态。

若当前提示符下操作数允许改变则在修改该数字植后，按一次设置键起确认、菜单往下移一层并且调出相应的提示符和相应参数。

MAN（菜单）键——控制仪表进入上一个参数设置。

所在位置的参数不确认。

与SET（设置）键同时按下则退出设置菜单。

3、为简化仪表的操作程序，根据不同使用对象的要求提供给用户的设置菜单有二类（1）现场操作工用于查看或设置运行参数的菜单。

（2）仪表专业技术人员定义、选择以表内各项功能的运行、控制方式、运行参数以及定义现场操作工对不同运行参数的隐含。

查看、设置的操作权限的菜单。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。

根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。

广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。

配相应的变送器也可对颗粒物料系统进行计量。

本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。

表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。

ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。

我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。

能为用户提供成套设计、安装及调试等服务。

二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。

仪表的面板采用了先进的塑料薄膜面板，所有的按键是全密封的薄膜开关，且面板和开关于一体，具有外形美观，性能可靠的特点。

仪表采用了双显示窗口，使操作人员观察数据更加直观、方便。

从涡轮、涡街等脉冲流量变送器的脉冲信号，经输入回路整形，光电隔离后，作为8 1 5 5 计数器的输入信号，单片计算机定时采集，从差压变送器等流量变送器传来的模拟信号及压力变送器及温度变送器来的模拟信号经变换、可编程放大器放大进入模拟开关。

P t100则经桥路变换、可编程放大器后进入模拟开关，模拟开关由CPU控制分时采样，经转换，最后由单片计算机采集并计算出相应压力和温度，以及经压力和温度补偿后的瞬时流量。

流量输出电流信号是经温度、压力补偿或开方运算等CPU处理后的流量值，由CPU控制，经光电隔离，移位产生数字量给数模转换，最后由V/I变换输出电流。

对报警输出，表内带有消弧电路，能有效克服接点电火花对仪表的干扰。

仪表所有有用数据在仪表掉电时自动保护在新型的存储器中，待仪表恢复供电时又将所有有用数据恢复。

仪表的电源采用了开关电源的技术，因此仪表具有功耗低，允许电源的电压波动范围广，且仪表抗电源干扰的能力得到提高。

⒉仪表逻辑框图：⒊仪表的补偿原理：对差压式、动压式流量变送器（如：差压变送器、差压流量变送器等）：Ｆ=Ｆ0×√ρ1／ρ0对容积式模拟输出流量变送器（如：涡轮流量变送器、涡街流量变送器、电磁流量计等）：Ｆ=Ｆ0×ρ1／ρ0其中：Ｆ0━未补偿的计算流量,单位：〔t／h〕或〔m3／h 〕由变送器确定Ｆ━经密度补偿后的实际流量ρ0━流量变送器设计工作点的介质密度〔Kg／m3〕ρ1━流量变送器实际工作时的介质密度〔Kg／m3〕⒋各种介质密度计算：⑴液体的密度：ρ1=ρ20 －γ(ｔ－20)式中：ρ1━介质实际温度ｔ时的密度〔Kg／m3〕ρ20━介质在２０℃时的密度ｔ━当前介质测量温度〔℃〕γ━介质密度的温度系数〔Kg／（m3×℃）〕对于石油类产品，γ值可由石油产品手册查出。

有些介质，若手册上查出的数据为介质的体膨胀系数μ，则γ＝μ×ρ20⑵理想气体的密度：(对于大多数气体，如：空气、Ｏ2、Ｎ2、Ｈ2 等满足理想气体条件)(Ｐ＋Ｐ大气)×(ｔb＋273.15)ρ1＝━━━━━━━━━━━━━━━×ρb(Ｐb＋0.101325)×(ｔ＋273.15)式中：P ━气体的测量压力（为表压）〔MPa〕ｔ━气体的测量温度〔℃〕Ｐb━气体在基准状态下的压力（为表压），查变送器〔MPa 〕ｔb━气体在基准状态下的温度，查变送器〔℃〕ρb━气体在基准状态下的密度，可查手册〔Kg／m3〕Ｐ大气━当地大气压力〔MPa〕⑶饱和蒸汽的密度：根据国家标准GB2624－81的表G－15饱和蒸汽的密度和压力的关系表全部存储在大容量的存储器内，由单片计算机根据当前的测量压力，查表并计算的出当前的蒸汽密度。

适用范围为：压力0~12MPa。

⑷过热蒸汽的密度：根据国家标准GB2624－81的表G－15饱和蒸汽的密度和压力的关系表全部存储在大容量的存储器内，由单片计算机根据当前的测量压力和温度，查表并计算的出当前的蒸汽密度。

适用范围为：压力0.1~25MPa、温度120~600℃。

⑸上述的“气体的基准状态”是以变送器设计工作状况为基准，若ｔb =20℃，Ｐb =0（绝对压力= 0.101325MPa）则成为“气体的标准状态”四、仪表型号说明ATLＳ—7 □□□□□□□□第第第第第第第第一二三四五六七八位位位位位位位位ATLS-7代表智能流量积算仪第一位：代表流量输入信号1-代表模拟流量信号①4~20mA ②1~5V ③0~10mA( 用户可组态)2-代表脉冲流量信号3-代表模拟流量信号或脉冲流量信号（任意选择）4-代表无源（干接点）信号输入7-特殊信号输入第二位：代表信号补偿0-仪表内不带压力及温度补偿1-仪表内带压力及温度补偿第三位：代表模拟输出0-无1-4~20mA或0~10mA( 用户可组态)第四位：代表报警输出0-无1-上下限报警第五位：代表仪表安装形式Ｈ－横式仪表Ｓ－竖式仪表第六位：代表数码管发光颜色Ｒ－代表红色Ｇ－代表绿色第七位：代表仪表提供给变送器的直流电源K24－表内提供DC24V、100mA电源第八位：代表通讯接口RS485或RS232五、仪表面板示意图及说明竖式仪表面板示意图横式仪表面板示意图六、仪表操作使用说明按仪表后端子接线图接好线，检查正确无误后给仪表通电，仪表将显示: ××××××××流量累积值F××××瞬时流量值仪表按键说明：⒈“DISP”键的使用：（当仪表工作在测量状态）按DISP 键, 四位显示器显示瞬时压力测量值P××××(只在有补偿功能时有效)按DISP 键, 四位显示器显示瞬时温度测量值C××××(只在有补偿功能时有效)按DISP 键, 四位显示器显示瞬时频率测量值F. ××××(只在有脉冲输入时有效)按DISP 键, 四位显示器显示上限报警值H××××（可用“”、“”和“”改变数值）按DISP 键, 四位显示器显示下限报警值L××××（可用“”、“”和“”改变数值）按DISP 键, 四位显示器显示瞬时流量F××××(仪表恢复测量状态)－设定“上限报警值”／“下限报警值”时，用于确定当前可修改数值的位置－设定“上限报警值”／“下限报警值”时，用于修改某位的数值（０→９）－设定“上限报警值”／“下限报警值”时，用于修改某位的数值（９→０）⒉“SET”键的使用：（当仪表工作在上述的任意状态）按SET 键, 密码开锁值显示0 0 0 0 0 0C C C C用“”、“”和“”三个按键修改密码开锁值按SET 键, 显示当前介质密度××××××(仅对饱和蒸汽过热蒸汽) S p 0 0按SET 键, 年月日显示××.××.××d ―― d按SET 键, 时分秒显示××.××.××S――S按SET 键, 停电累积时间××××.××.××S T O P停电累积时间定义: ××××.××.××天时分代表累积停电时间为多少天多少小时多少分钟按SET 键, 仪表恢复测量状态××××××××F ××××⒊仪表工作在软件组态：SET－用于切换显示各组态参数（见软件组态）－设定组态参数时，用于确定当前可修改某位数值的位置－设定组态参数时，用于修改某位的数值（０→９）－设定组态参数时，用于修改某位的数值（９→０）DP－设定组态参数时，用于修改设定参数的小数点位置⒋仪表测量值单位说明流量值━ｍ3/h 或t/h压力值━MPa 或kPa温度值━℃瞬时压力值显示方式为“P □□□□”时压力单位为MPa瞬时压力值显示方式为“ｂ□□□□”时压力单位为kPa⒌仪表累积值小数点位置说明瞬时流量不保留小数点,则累积值没有小数点。
