流量积算仪说明书

请务必遵守下述各条及本说明书所记载的注意事项，如果不遵守注意事项进安装方式■安装到盘面在盘面开安装孔。

将本仪表从盘面前面插入。

使用仪表附带的安装支架，将本仪表固定在安装盘面上，以适当的扭矩拧紧安装螺丝固定仪表。

为了防止触电和防止机器故障，●外供电源1：给温度和压力变送器供电●外供电源2：给流量变送器供电●依据流量变送器的输出信号选择使用电流输入或脉冲输入名称说明显示区显示各种运行画面和设置画面。

进入键进入菜单、参数确认退出键在设置状态下，按退出返回上一级菜单。

在查询画面，按退出返回信息画面接口3.2仪表上电■仪表上电前应检查接线是否正确，特别是电源线的位置及电源规格，注意仪表电源是交流供电还是直流供电。

■仪表上电后自动进行内部初始化，约5秒后进入测量画面。

■显示的对比度可通过参数来进行设置，详见5.2章节。

■为了提高液晶背光寿命，仪表上电后会自动启用“背光自动变暗”功能。

详见5.2章节。

3.3画面选择及画面说明（1）仪表画面切换示意图（2）测量画面全测量值画面中流量为补偿后的瞬时流量。

补偿前信息画面中流量为补偿前的瞬时流量，密度为实际工况下被测流体的密度；ρo ：气体在标况下的密度；ρd ：设计工况下的密度。

显示方式可设置为循环显示，详见5.2章节。

固定显示方式下，上电后的显示画面可通过参数设置，详见5.2章节。

（3）信息画面仪表包含若干个信息画面。

在测量值画面按“查询键”进入信息画面，按“查询键”在各个信息画面之间切换，上述各个画面可能因为参数设置等原因略有变化。

◆年月日累积量查询画面本画面按左、右键可以移动光标，按上、下键可以增减选中的年、月、日的数值。

选中不同的日期时，标题栏会自动显示当前查询的是什么时间的累积流量。

可以查询最近3年内每年、每月、每日的累积流量。

◆瞬时量历史曲线画面图中记录点时间间隔00m01，其中00表示记录间隔分，01表示记录间隔秒。

瞬时量历史曲线画面包含温度、压力、流量三个画面，按查询键可依次切换。

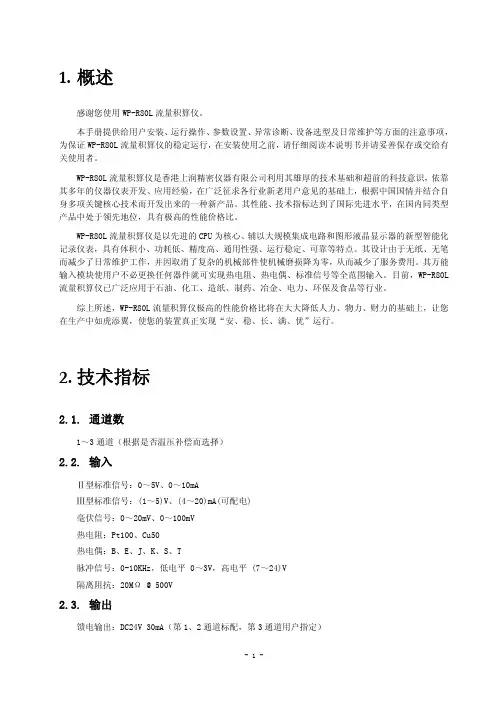

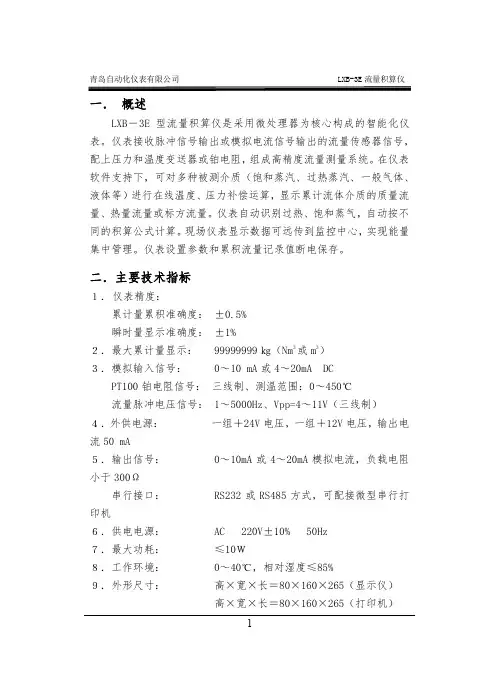

1.概述感谢您使用WP-R80L流量积算仪。

本手册提供给用户安装、运行操作、参数设置、异常诊断、设备选型及日常维护等方面的注意事项，为保证WP-R80L流量积算仪的稳定运行，在安装使用之前，请仔细阅读本说明书并请妥善保存或交给有关使用者。

WP-R80L流量积算仪是香港上润精密仪器有限公司利用其雄厚的技术基础和超前的科技意识，依靠其多年的仪器仪表开发、应用经验，在广泛征求各行业新老用户意见的基础上，根据中国国情并结合自身多项关键核心技术而开发出来的一种新产品。

其性能、技术指标达到了国际先进水平，在国内同类型产品中处于领先地位，具有极高的性能价格比。

WP-R80L流量积算仪是以先进的CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。

其设计由于无纸、无笔而减少了日常维护工作，并因取消了复杂的机械部件使机械磨损降为零，从而减少了服务费用。

其万能输入模块使用户不必更换任何器件就可实现热电阻、热电偶、标准信号等全范围输入。

目前，WP-R80L 流量积算仪已广泛应用于石油、化工、造纸、制药、冶金、电力、环保及食品等行业。

综上所述，WP-R80L流量积算仪极高的性能价格比将在大大降低人力、物力、财力的基础上，让您在生产中如虎添翼，使您的装置真正实现“安、稳、长、满、优”运行。

2.技术指标2.1.通道数1～3通道（根据是否温压补偿而选择）2.2.输入Ⅱ型标准信号：0～5V、0～10mAⅢ型标准信号：(1～5)V、(4～20)mA(可配电)毫伏信号：0～20mV、0～100mV热电阻：Pt100、Cu50热电偶：B、E、J、K、S、T脉冲信号：0-10KHz，低电平 0～3V，高电平 (7～24)V隔离阻抗：20MΩ @ 500V2.3.输出馈电输出：DC24V 30mA（第1、2通道标配，第3通道用户指定）通讯：RS485，波特率：57600bps继电器：最多4个（接点容量30V DC/1A）2.4. 精度测量精度：±0.5%FS±1字； 实时显示：±0.5% F.S.； 曲线显示：±0.5%； 追忆精度：±0.5%； 共模抑制比：>120dB； 串模抑制比：>50dB；2.5. 记录容量和记录时间长度容量：4MB记录时间（天）=3600248)(102410244××××××通道数记录间隔S2.6. 屏幕分辨率：128×64，刷新频率：1Hz2.7. 供电交流电：0.1A @ 175～264VAC,45～55Hz 直流电：1A @ 24VDC±10%2.8. 尺寸外型尺寸：160mm×80mm×144mm开孔尺寸：10152+−mm×1076+−mm 2.9. 净重≤1.0Kg2.10. 保存条件温度：(-20～60)℃，避免日光直晒 湿度：<85%RH（无凝结）2.11. 工作条件温度：0～45℃湿度：10%～85%RH（无凝结）3. 安装与接线3.1. 装箱单本产品在出厂之前均做了防撞包装处理，请小心打开仪表包装箱并仔细检查包装箱内的物品，若发现有人为搬运的疏忽或遭受严重撞击引起的缺件、损伤等，请及时通知当地代理商或与我们联系。

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。

2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。

功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器。

3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。

液晶型智能流量积算仪使用说明书一、产品特点：1.1 高精度：本流量积算仪采用先进的传感技术和智能算法，具有高精度的流量测量功能。

1.2 易安装：产品结构简单，安装方便，可轻松接入管路系统。

1.3 多功能：本产品具有流量计算、积算、显示、报警等多种功能，可满足不同场合的需求。

1.4 高可靠性：采用高质量材料和稳定的电子元件，具有高可靠性和长寿命。

二、使用方法：2.1 安装：在安装前，请确保管路系统处于关闭状态。

将流量积算仪正确接入管路系统，注意管路的方向安装，避免安装错误导致测量不准确。

2.2 电源接入：接通电源后，屏幕将显示出当前流量值和其他相关信息。

2.3 校准：初次使用或者长时间未使用后，建议进行校准操作，保证测量准确度。

2.4 设置：根据需要，可以设置报警功能、单位显示、阀门控制等功能，具体设置方法请参照产品说明书。

2.5 正常使用：在正常使用过程中，注意定期清洁积算仪表面和保持管路畅通。

三、注意事项：3.1 本产品属于精密仪器，请小心操作，避免碰撞或摔落。

3.2 请勿在高温、潮湿或有腐蚀气体的环境中使用本产品。

3.3 定期维护和检测本产品，确保其正常工作状态。

3.4 如有任何问题，请及时联系售后服务进行处理。

以上就是本产品的使用说明，希望能帮助您正确、安全地使用液晶型智能流量积算仪。

祝您工作顺利！对于液晶型智能流量积算仪的更深入理解四、故障排除：4.1 如发现流量积算仪屏幕显示不正常或者测量数值出现异常，请首先检查电源接入是否稳定，管路是否有堵塞或者漏水等情况。

4.2 如确定以上情况都正常，仍出现故障，请及时联系售后服务进行处理。

五、应用领域：本产品可广泛应用于各个领域，如：5.1 工业领域：用于工业管道的流量测量和积算，如化工厂、炼油厂、制药厂等。

5.2 农业领域：可用于农田灌溉、农业水利工程、农业水资源管理等。

5.3 民用领域：适用于家庭自来水管道的流量测量和使用监控。

5.4 其他领域：还可以应用于环保、给排水、食品工业等领域。

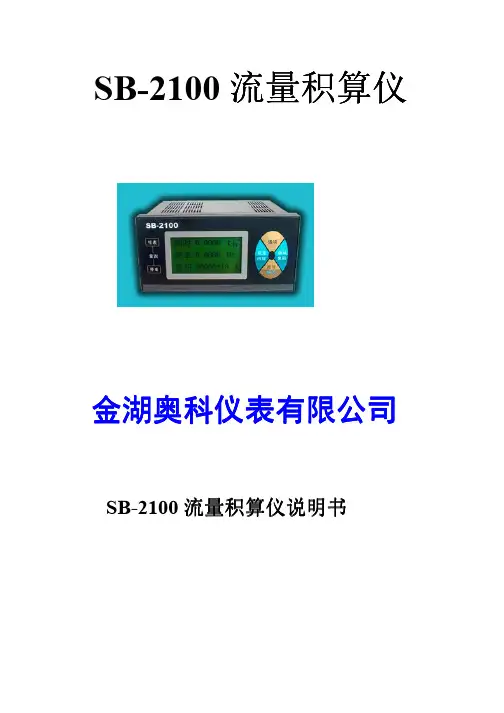

SB-2100流量积算仪金湖奥科仪表有限公司 金湖奥科仪表有限公司说明书SB-2100流量积算仪流量积算仪说明书前言长期以来，流量的计量一直是计量工作中的重点和难点，它直接影响着企业运行的稳定和企业成本的控制，同时，随着区域集中供热的发展，更是对流量的计量提出了新要求，为了满足这一目标，除了选择合理的现场流量计外，也同时需要配备性能优异的流量积算仪，这样才能组合成完善的流量计量管理。

SB-2000系列和SB-2100系列流量积算仪就是适应了上述要求的产品，它不仅具备传统的质量计量，同时增加了热量计量、热差量计量、断电记忆、密码设置、定量输出、定时打印和通讯联网等，产品分数码管显示（SB-2000系列）和液晶显示（SB-2100系列），在接线上可直接与各种流量计配套，而且操作简易。

一、SB-2100系列积算仪简介SB-2100系列流量积算仪采用12864图形点阵液晶显示器显示，通过全中文菜单式设定，可测量介质的质量流量、热流量、热差量、标准体积流量等，它由2100A、2100B、2100D、2100H、2100K、2100S、2100V和2100W八种型号组成，其中，2100A属于通用型，适合测量饱和蒸汽、过热蒸汽、热水和一般气体的流量、热量等；2100B是适用于天然气、压缩空气、氧气和氮气的流量计量；2100D是在2100A的基础上增加了协议计量功能，可对超出设定范围的流量进行协议计量；2100H 是根据国家城镇建设行业标准CJ 128-2000，用于饱和汽或热水的入口出口热差量的计量；2100K 是在SB-2100A的基础上，通过设定一定量值，当累积流量达到该定量值时能输出继电信号；2100S是分时段计量的积算仪，可任意将一天设置成峰﹑谷﹑平时段；2100V是用于V形锥流量计的配套积算仪；2100W是用于弯管流量计的配套积算仪。

本说明书主要介绍SB-2100A﹑SB-2100B﹑SB-2100H和SB-2100K积算仪。

高性能的数字流量积算仪使用说明 VB0805a性能描述●更高的采样速度，高达100ms/次 ●更高的抗干扰能力，EMC≥2000V●更高的测量准确度，长期保证0.2% ●更低的温度漂移，≤50ppm●更低的变送输出纹波，≤50mV p-p ●更高效的、高可靠的开关电源●符合国际标准的MODBUS总线协议功能说明●智能信号输入方式，数字化的校准方式；●多种流量运算模式自由组合；●多种密度补偿方式自由组合；●多种报警方式自由组合；●隔离的变送输出方式，输出量程可设置；●具有指定协议大、小流量功能；●RS485通讯采用标准MODBUS RTU方式。

●主要技术指标：1、显示方式：以5位数码管显示瞬时流量值，9位数码管显示累积流量值。

2、显示功能：可显示累积流量、瞬时流量、差压、温度、压力、密度、频率、当前时间等参数,可以设置定显模式,自动巡显模式或手动巡显模式.3、测量准确度：频率信号输入：±0.1%FS温度信号输入：±0.3℃（t≤300℃）；±0.2%FS±1字（t＞300℃）。

电流输入：±0.2%FS±1字补偿后流量显示：±0.2%FS4、输入信号：主 流 量输入信号: 0～10mA、4～20mA或 0.1～5000.0Hz。

压力补偿输入信号：0～10mA、4～20mA温度补偿输入信号：0～10mA、4～20mA热电阻PT100 -200～850℃K型或E型热电偶 0～500℃5、模拟输入阻抗：电流信号Ri=50Ω；6、运算模式：适用于蒸汽、一般气体、液体等的流量积算测量,具有多种流量运算模式，可程序设定差压（开方）式、差压（不开方）式、涡街式、电磁式（比例）等流量运算模式。

7、密度补偿方式：具有多种密度补偿模式，可程序设定无补偿、定温度补偿、定压力补偿、温度压力同时补偿等多种方式；饱和蒸汽密度自动查表，过热蒸汽密度自动运算，10段非线性补偿。

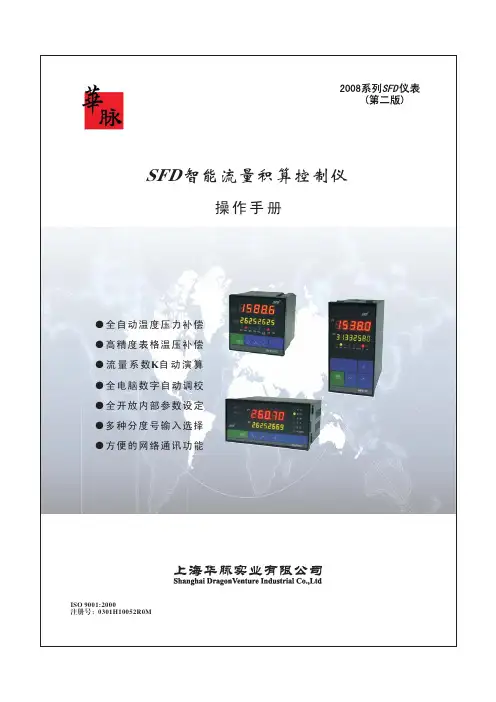

●●●●●●●KSFD 智能流量积算控制仪外形尺寸SFD-80 (横式)SFD-80（竖式）仪 表 外 形外 形 尺 寸 宽×高×深 160×80×140mm宽 × 高 × 深 80×160×140mm仪 表 外 形 SFD-90外 形 尺 寸宽 × 高 × 深 96×96×140mm目 录一、概述 (1)二、功能 (1)三、技术指标 (3)四、仪表安装与外形尺寸 (4)五、仪表工作原理 (4)六、操作说明 (4)七、流量累积显示 (13)八、二级参数设定 (14)九、显示切换方式 (18)十、时间设定 (19)十一.仪表通讯组成 (19)十二.打印接口组成 (19)十三.接线图 (20)十四.型谱表 (22)十五.输入类型表 (23)十六.型号举例 (23)十七.后备电源的更换 (24)十八.订货注意 (24)十九.系统典型应用接线举例 (24)一、概述SFD系列可编程自动补偿流量积算控制仪，适用于各种液体、蒸汽、天然气、一般气体等的测量。

已广泛的应用于生物、石油、化工、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。

采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等都大为提高。

具有多种输入信号功能,可配接各种差压流量传感器、压力流量传感器以及各种频率式流量传感器等（如涡街、涡轮、孔板等）。

采用先进的微机技术，可满足各种不同的一次仪表要求的补偿方式。

编程简单，容易掌握，功能齐全，通用性好，能进行压力、温度的自动补偿。

各通道输入信号类型可通过内部参数设定自由更改。

支持多机通讯，具有多种标准串行输出，通讯波特率300～9600bps仪表内部参数自由设定，可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等）进行通讯，构成能源计量管理系统。

SB-2100流量积算仪金湖奥科仪表有限公司 金湖奥科仪表有限公司说明书SB-2100流量积算仪流量积算仪说明书前言长期以来，流量的计量一直是计量工作中的重点和难点，它直接影响着企业运行的稳定和企业成本的控制，同时，随着区域集中供热的发展，更是对流量的计量提出了新要求，为了满足这一目标，除了选择合理的现场流量计外，也同时需要配备性能优异的流量积算仪，这样才能组合成完善的流量计量管理。

SB-2000系列和SB-2100系列流量积算仪就是适应了上述要求的产品，它不仅具备传统的质量计量，同时增加了热量计量、热差量计量、断电记忆、密码设置、定量输出、定时打印和通讯联网等，产品分数码管显示（SB-2000系列）和液晶显示（SB-2100系列），在接线上可直接与各种流量计配套，而且操作简易。

一、SB-2100系列积算仪简介SB-2100系列流量积算仪采用12864图形点阵液晶显示器显示，通过全中文菜单式设定，可测量介质的质量流量、热流量、热差量、标准体积流量等，它由2100A、2100B、2100D、2100H、2100K、2100S、2100V和2100W八种型号组成，其中，2100A属于通用型，适合测量饱和蒸汽、过热蒸汽、热水和一般气体的流量、热量等；2100B是适用于天然气、压缩空气、氧气和氮气的流量计量；2100D是在2100A的基础上增加了协议计量功能，可对超出设定范围的流量进行协议计量；2100H 是根据国家城镇建设行业标准CJ 128-2000，用于饱和汽或热水的入口出口热差量的计量；2100K 是在SB-2100A的基础上，通过设定一定量值，当累积流量达到该定量值时能输出继电信号；2100S是分时段计量的积算仪，可任意将一天设置成峰﹑谷﹑平时段；2100V是用于V形锥流量计的配套积算仪；2100W是用于弯管流量计的配套积算仪。

本说明书主要介绍SB-2100A﹑SB-2100B﹑SB-2100H和SB-2100K积算仪。

6000indicator积算器说明书6000indicator积算器说明书1、流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

功能特点：（1）全范围自动温度、压力补偿运算，补偿方式任意设定；（2）线性积算、开方积算任意设定；（3）瞬时流量、累积流量、温度、压力多种参数显示；（4）小信号切除功能，切除范围0-5%可选；（5）累积流量值可通过面板按键清零，清零操作可锁。

2、流量积算仪可对物质的质量、体积、长度进行累积计算．并可进行批量控制。

它采用技术成熟且已大量生产的AI系列仪表通用硬件，配合优秀的流量积算仪软件，使仪表具备功能丰富，编程简便、抗干扰性好、可靠性高、快速交货、低成本及低价格等优点。

仪表主要特点如下：（1）可编程输入规格，流量输入信号可编程为1～5V、0～5V、4～20mA及频率等。

温度信号可编程输入为Pt100热电阻、K、E、J型热电偶或标准电流信号，压力信号可为标准电压或电流信号。

（2）可安装AI系列仪表各种通用模块及丰富的可编程功能，可实现瞬时流量、温度及压力的上、下限报警功能，并具备变送输出、通讯、24V/12V电压输出等多种功能。

（3）具有8位累积器及4位瞬时测量值显示，可选择开方/不开方处理及设置任意范围的小信号切除功能。

（4）具备完整的温压补偿功能，无需更换不同的仪表或型号，通过编程即可实现一般气体、饱和蒸汽、过热蒸汽及液体的温压补偿运算。

采用查表方式对蒸汽进行补偿运算，具有较高的精度。

（5）作为批量控制器使用时，仪表拥有独立的4位控制累积器及12位总累积器，及专门的显示状态，功能强大，操作方便。

（6）先进的运算方式，保证频率信号即使在频率很低时也有足够的流量运算精度。

型号定义：仪表采用了先进的模块化设计。

流量信号输入、通讯、变送等功能可根据用户实际需要配置不同的模块来实现，配置灵活方便。

TMCS-90I3-B1智能流量积算仪使用说明书天津新科成套仪表有限公司11性能简介:此说明书适用于XKI3型主板装配的TMCS-90I3-B1型智能流量积算仪。

特点: 现场本安防爆设计、免维护、低功耗、高抗干扰、配高精度压力传感器、温度传感器和单路脉冲流量传感器组成的智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器扩散硅绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、压缩空气以及其它没有腐蚀的且与油不发生反应的气体等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和天然气压缩因子修正。

显示标态累积量、标态瞬时流量、介质温度、介质压力。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

2最多可选择两种补偿方式同时使用。

使用手持操作器设定仪表各项参数。

累积量每10分钟存储一次，断电可长期保存。

有数据库存储功能，可存储最近500次的累积量、瞬时流量、压力、温度等参数，存储的时间及间隔可以设置，用计算机从RS485通讯接口就可以接收数据。

具有RS485通讯接口、补偿计算前的脉冲输出接口（PO1）或补偿计算后的脉冲输出接口（PO2）,工况脉冲线性输出接口（PO3）。

选装4～20mA标准三线制输出接口。

输出IC卡控制器所需的0.1 m3 、1m3、10 m3输出（ICK）以及电池电压低报警输出（BAT1）、电池电压特低报警输出（BAT2）。

具有电池电量电量显示功能。

当电池符号内显示满格时，表示电量充足；当显示只剩一格或没格时，表示电池电量不足，应及时更换电池。

防爆标志：ExiaⅡCT4。

防爆合格证号：CE062014外壳防护等级：IP663关联设备：隔离式安全栅GS0600A-EX、GS060B-EX、CS060C-EX。

一、使用须知尊敬的用户：感谢您使用我公司生产的MC51系列流量积算仪，在使用前，请仔细阅读本说明书。

1.本仪表已经过严格测试，如无严重损坏，一般不需做任何调整。

请根据实际要求正确设置仪表参数。

2.本仪表安装地点周围不应有较强的电磁辐射干扰。

如果周围有强电磁辐射的设施，应对整个仪表屏蔽。

此外，信号线也应使用屏蔽线以减少干扰。

3.本仪表须正确安装在仪表柜上，固定良好，保证仪表周围有良好的散热条件。

4.本仪表的供电若存在较强污染，建议在仪表电源前增加一个功率为10瓦以上的电源低通滤波设备。

5.本仪表键盘采用微动按键，请用户用手指轻轻触压，不要用螺丝刀等硬物戳压键盘。

6.本仪表的显示屏不能压迫、碰撞。

二、概述MC51系列流量积算仪是我公司以MCS-51系列单片机为核心独立研发的智能化仪表，系列中共有六种仪表，分别是：MC51-A，MC51-B，MC51-C，MC51-D，MC51-E 和MC51-F。

系列仪表综合了流量计量的各种情况，能分别适用各种流量计量现场。

仪表可接受多种信号制式，对各种可压缩的介质实现温度压力补偿流量积算，在蒸汽计量进行贸易结算情况下可选择仪表的无纸记录功能，过热汽、饱和汽自动切换功能；压力温度非正常时自动转换功能；小流量自动补偿功能等。

用户可参阅选型样本或彩页的基本技术性能根据现场实际需要选择合适型号的仪表，用户在安装使用仪表时请仔细阅读使用说明书，以便使仪表的强大的功能得以充分发挥。

三、MC51系列仪表的主要技术指标特别说明：以下所列技术指标是系列仪表的所有指标，具体单项指标对于单个仪表可能没有，希望使用时根据使用说明书加以区分。

1.仪表的精度：累积量精度:±0.2%.瞬时量精度:±1.0%.压力测量精度：满量程±0.1%.温度测量精度:±0.5℃2.最大累计显示：99999999Kg（Nm3，m3，GJ）3.输入信号：电流信号0～10mA或4～20mA 。

目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)文档一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号（1）模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA （2）脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V（或根据用户要求任定）频率范围：0～10KHz基本误差：0.5％FS或 0.2％FS±1个字分辨力：1/20000、14位A/D转换器文档显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定馈电输出：DC24V/50mA电源：开关电源 85～265VAC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。

目录1、概述 (1)2、型号规格 (2)3、技术规格 (4)3.1 基本技术规格 (4)3.2 选配件技术规格 (5)4、安装与接线 (7)5、参数一览表 (12)6、操作 (17)6.1 面板及按键说明 (17)6.2 参数设置说明 (18)6.3 报警设定值的设置方法 (19)6.4 密码设置方法 (19)6.5 其它参数的设置方法 (20)7、功能及相应参数说明 (21)7.1 测量及显示 (21)7.2 8段折线运算功能 (25)7.3 累积值清零 (26)7.4 报警输出 (27)7.5 变送输出 (30)7.6 累积值脉冲输出 (31)7.7 通讯接口 (31)7.8 打印接口及打印单元 (32)7.9 停电记录 (33)8、抗干扰措施 (35)概述1、概述XSJ系列流量积算仪与各类流量传感器、变送器配合，完成瞬时流量的测量、变换、传送和控制，同时进行累积计算。

误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度适用于电流、电压、脉冲输出的流量传感器或变送器2点报警输出，用于瞬时流量的上、下限报警或累积量的预置输出 变送输出可将测量、变换后瞬时流量值以标准电流、电压形式输出供其它设备使用累积量脉冲输出功能瞬时流量按小时或按分为计算单位可选择全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。

独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。

读取一次测量数据的时间小于10ms提供测试软件，组态软件和应用软件技术支持具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机多种外形尺寸和面板形式对于非线性信号，可利用仪表的8段折线功能停电记录功能可记录总停电时间，停电次数和最后8次停电和上电的实时时间。

通过面板调出查看型号规格2、型号规格XSJ / ☐ — ☐ ☐ ☐ T ☐ B ☐ A ☐ S ☐ V ☐ ☐ ☐ ☐☐ 1：外形尺寸A ：横式160×80×125或竖式80×160×125（W ×H ×L ）B ：96×96×112（W ×H ×L ）C ：96×48×112（W ×H ×L ）只能横式单显2：面板形式 H ：横式 S ：竖式 F ：方形 3：显示方式：1：8位LED 单显示，累积值、瞬时值切换显示2：8位+ 4位LED 双显示，累积值，瞬时值同时显示4：输入信号I ： 直流电流 4mA~20mA ，0mA~10mA ，0mA~20mAV ：直流电压 1V~5V DC ，0V~5V DCK ：脉冲输入 0.1Hz~10KHz5：报警点数量T0：无报警T1~T2：1~2点报警6：外供电源B0：无外供电源B1：外供24V DCB2：外供12V DC2 3 4 5 6 7 8 9 10 11 1213 1型号规格B3：其它7：变送输出A0：无输出A1：电流输出（4~20）mA、（0~10）mA或（0~20）mAA2：电压输出（0~5）V、（1~5）VA3：电压输出（0~10）VA4：其它输出8：通讯接口S0：无通讯接口S1：RS 232接口S2：RS 485接口S3：RS 422接口9：仪表电源V0：220V ACV1：24V DCV2：12V DC10：打印功能：P表示带打印功能，不带可省略（限外形为A、B的仪表）11：停电记录功能：D表示带停电记录功能，不带可省略（限双显示仪表）12：累积量脉冲输出：O表示有累积量脉冲输出功能，没有可省略13：N表示非标功能。
