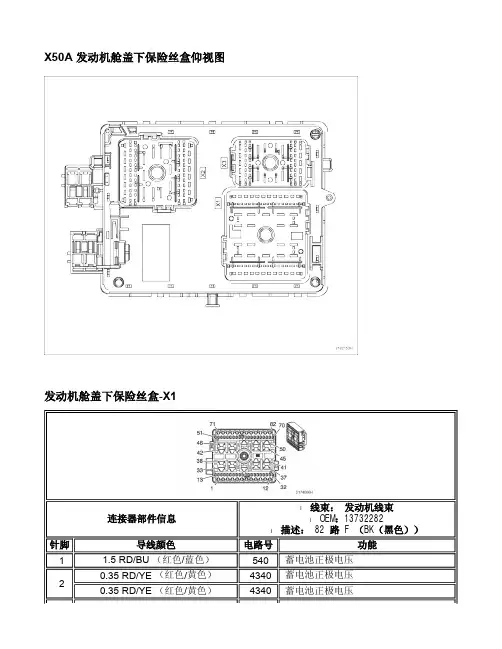

上汽荣威辅助保险丝盒550电路图-2014版

如何使用电路图1本文件中的所有信息应当与连接器分册一起使用。

电路图中首先出现的是电源分配，然后才是车辆上每一个电气系统的电路。

电源分配电源分配图显示了从蓄电池至发动机和乘客舱保险丝盒之间的连接。

它也显示保险丝盒的内部连接。

列出了保险丝盒的详细情况后，列出功能独立的各条电路。

导线属性导线属性显示在电路图中导线上方，附加的信息（用一个','分开）显示在导线颜色的旁边。

“1131”表示导线代号；“W ”表示导线颜色（详见“连接器”分册）。

如果导线有主要颜色和颜色条纹，则主要颜色放在前面，例如：YR-黄色并带红色条纹。

；“4.0D ”表示导线的截面积，单位是平方毫米；“1770”表示导线长度，单位为毫米。

说明：有些导线没有列出导线的规格，这些导线具有统一的规格，并且在颜色标识代码之后用一个3位或4位字母的代码表示，例如MAB 。

在制造导线时，可以用代码来识别导线的类型。

在售后服务中，通常只有前两个字母有意义，例如图中MEB 对应表中ME*。

但是在某些情况下，第3位字母也有意义，请参见表格。

导线类型下表中列出了导线类型代码以及代码的意义解释。

代码描述D 单芯DIN 导线F单芯软导线H 单芯高温导线SA*单芯有电阻的导线（0.9欧姆/米）SB*,SC*, SD*单芯双股绞合导线SE*, SF*单芯可熔断导线MAC, MAD, MAE,MAF, MAG, MAH 同轴屏蔽导线MB*, MO*, MAK单芯屏蔽导线MC*, MI*, MP*, MQ*,MAB, MAP 双芯屏蔽导线MD*, MJ*, MAM双芯ABS 传感器导线ME*, TA*, TB*, MM*,MN*, MU*, MAI 双股绞合导线MF*氧传感器加热(HO2S)屏蔽导线MG*双芯绞合屏蔽导线 MH 四芯绞合屏蔽导线MK*三芯辅助安全系统传感器导线ML*, MAK, MAR 四芯屏蔽导线 MR*六芯屏蔽软导线MS*四芯屏蔽软导线MT*单芯屏蔽软导线MV* 双芯扁线MW* 三芯圆形导线 MX*, MY*七芯圆形导线MZ*三芯屏蔽软导线MAJ 双芯圆形电缆MAQ ，MAU 三芯屏蔽软导线MAS 单芯双护套导线MAT 双芯双护套导线MAL 辅助安全系统导线MAN双芯编织屏蔽导线如何使用电路图2连接器连接器后面有带编号的后缀，可以用它来识别导线的针脚编号，例如：C0164 - 4表示插头164，针脚编号4。

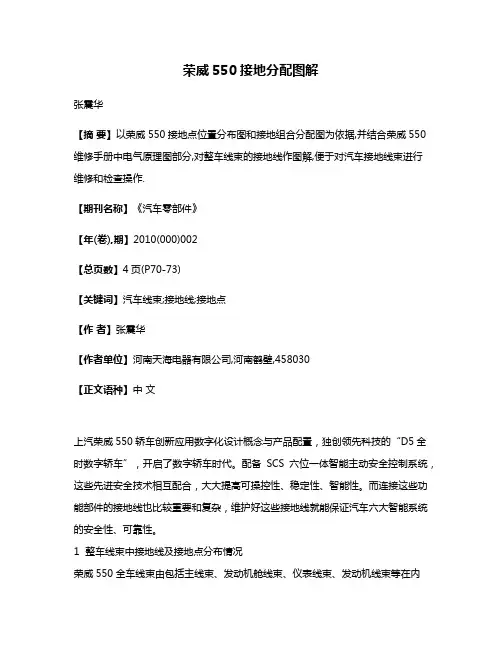

荣威550接地分配图解张震华【摘要】以荣威550接地点位置分布图和接地组合分配图为依据,并结合荣威550维修手册中电气原理图部分,对整车线束的接地线作图解,便于对汽车接地线束进行维修和检查操作.【期刊名称】《汽车零部件》【年(卷),期】2010(000)002【总页数】4页(P70-73)【关键词】汽车线束;接地线;接地点【作者】张震华【作者单位】河南天海电器有限公司,河南鹤壁,458030【正文语种】中文上汽荣威550轿车创新应用数字化设计概念与产品配置，独创领先科技的“D5全时数字轿车”，开启了数字轿车时代。

配备SCS六位一体智能主动安全控制系统，这些先进安全技术相互配合，大大提高可操控性、稳定性、智能性。

而连接这些功能部件的接地线也比较重要和复杂，维护好这些接地线就能保证汽车六大智能系统的安全性、可靠性。

1 整车线束中接地线及接地点分布情况荣威550全车线束由包括主线束、发动机舱线束、仪表线束、发动机线束等在内的17种线束组成，如表1所示。

其中接地线主要集中在主线束、发动机舱线束、仪表板线束、发动机线束中。

接地线分配图如图1所示，接地点在车身上的分布位置，如图2所示。

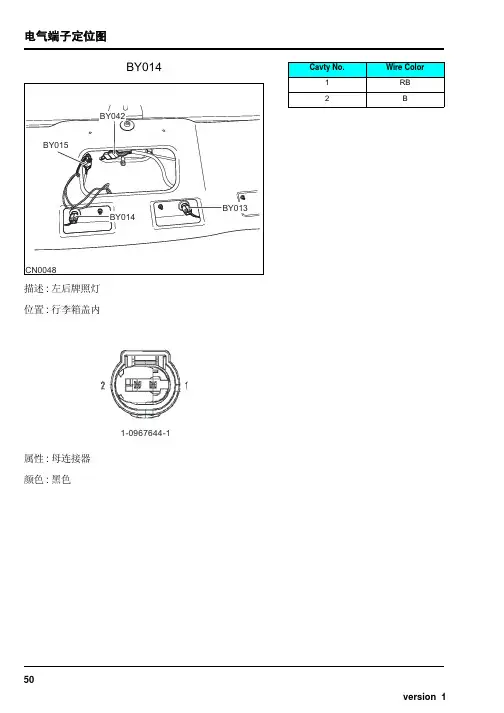

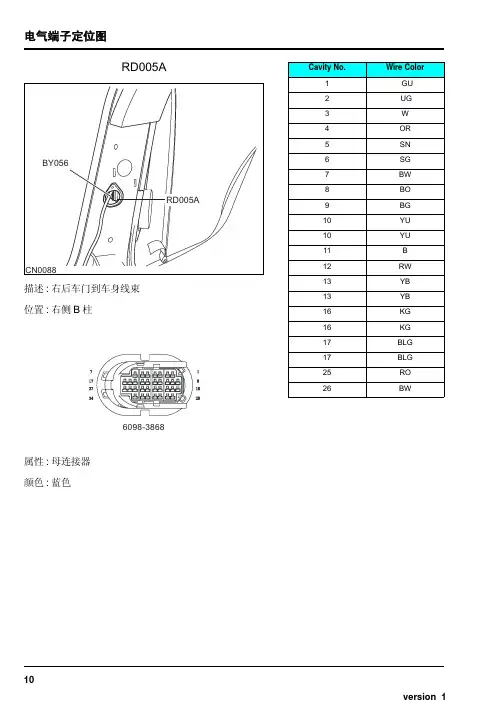

图1 接地点分配图图2 接地点位置分布图表1 全车线束简称简称英文名称中文名称FT Fuel tank 燃油箱线束RD Rear door 后车门线束DD Driver door 驾驶员车门线束PD Passenger door 乘客车门线束ST Seat(driver) 驾驶员座椅线束BY Body 主线束EB Engine bay 发动机舱线束RF Roof 车顶线束FC Facia 仪表板线束EM Engine management 发动机线束HV Hevac 空调线束GB Gearbox 变速箱线束CL Ignition coil 点火线圈线束IL Fuel injector 喷油器线束AT Atnenna 车顶天线线束PST Passenger seat 乘客座椅线束CG Cigar light 点烟器线束2 全车线束中各分线束接地线分配详解2.1 发动机舱线束接地线分配详解(1)接冷却风扇电机T100两个 (高、低速)继电器TP282、TP283的接地线WB182、WB192线束中各自单独引出两根接地线后共同接地在EB045点。

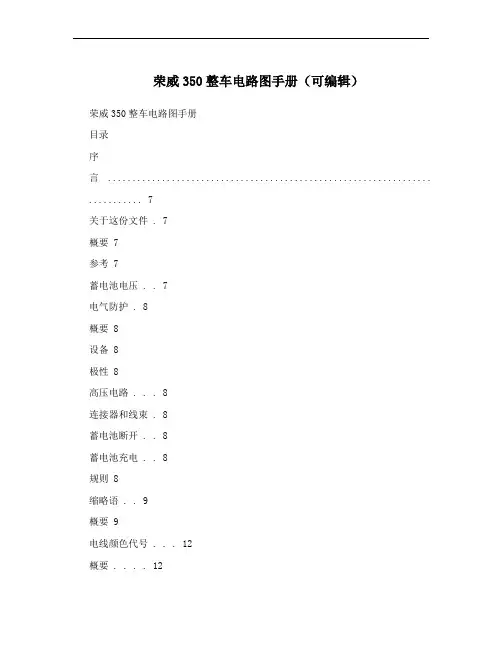

荣威350整车电路图手册（可编辑）荣威350整车电路图手册目录序言 .................................................................. .. (7)关于这份文件 . 7概要 7参考 7蓄电池电压 . . 7电气防护 . 8概要 8设备 8极性 8高压电路 . . . 8连接器和线束 . 8蓄电池断开 . . 8蓄电池充电 . . 8规则 8缩略语 . . 9概要 9电线颜色代号 . . . 12概要 . . . . 12以下表格是线束颜色代号代表的颜色 12 线束简称 13概要 . . . . 13线束配置代码表 . . 14概要 . . . . 14电源线路功能 . . . 15电源线路功能编号的含义 15电源线路图示 15连接器列表说明 . . 16概要 . . . . 16例表: . . . . 16例图: . . . . 16故障诊断 17概要 . . . . 17如何使用电路图 . . 18导线跨页 . . 18屏蔽线 . . . 18双绞线 . . . 19双绞线在电路图如上图所示。

. . . . 19 部件 . . . . 19导线属性 . . 191V0.1如何使用电路图 20连接器 . . . .20部件端连接器 .20对接连接器 . .20定位图 .................................................................. .. (21)发动机线束 -正面 . . . . 21发动机线束 -背面 . . . . 22自动变速箱线束 23暖风机线束 (自动恒温空调 . . . . 24暖风机线束 (电子控制空调 .25发动机舱线束 . . .26车身线束,前地板 .27车身线束,发动机舱 28车身线束 - 左侧 . .29车身线束 - 右侧 . .30仪表板线束 . . . .31驾驶侧门线束 . . .33副驾驶侧门线束 . .34左后门线束 . . . .35右后门线束 . . . .36尾门线束 37顶蓬线束 38接地点俯瞰图 . . .39保险丝说明 .................................................................. . (40)概要 . .40发动机舱保险丝盒 .41乘客舱保险丝盒 . .44电源分配电路图 ..................................................................46发动机舱电源分配 .46发动机舱电源分配 .47发动机舱电源分配 .48发动机舱电源分配 .49发动机舱电源分配 .50发动机舱电源分配 .51发动机舱电源分配 .52乘客舱电源分配 . .53乘客舱电源分配 . .54乘客舱电源分配 . .55乘客舱电源分配 . .562V0.1目录维修电路图 .................................................................. . (58)1. 起动&充电 58A .连接器信息 59B . 连接器端视图 . . . 602. 发动机管理系统-1.5L(1) 61A .连接器信息 62B . 连接器端视图 . . . 633. 发动机管理系统-1.5L(2) 64A .连接器信息 65B . 连接器端视图 . . . 664. 发动机管理系统-1.5L(3) 67A .连接器信息 68B . 连接器端视图 . . . 695. 发动机管理系统-1.5L(4) 70A .连接器信息 71B . 连接器端视图 . . . 726. 发动机管理系统-1.5L(5) 73A .连接器信息 74B . 连接器端视图 . . . 757. 发动机管理系统-1.5L(6) 76A .连接器信息 77B . 连接器端视图 . . . 788. 冷却风扇 79A .连接器信息 80B . 连接器端视图 . . . 819. 燃油泵&惯性开关 82A .连接器信息 83B . 连接器端视图 . . . 8410. 自动变速箱,TCU 1 85A .连接器信息 86B . 连接器端视图 . . . 8711. 自动变速箱, TCU 2 88A .连接器信息 89B . 连接器端视图 . . . 9012. 自动变速箱, TCU 3 91A .连接器信息 92B . 连接器端视图 . . . 9313. 自动控制空调,ATC 1 94A .连接器信息 95B . 连接器端视图 . . . 96 14,自动控制空调-ATC 2 97A .连接器信息 983V0.1B . 连接器端视图 . . . .99 15,自动控制空调-ATC 3 100 A . 连接器信息 101B . 连接器端视图 . . . 102 16,电子控制空调,ETC 1 103A . 连接器信息 104B . 连接器端视图 . . . 105 17,电子控制空调,ETC 2 106A . 连接器信息 107B . 连接器端视图 . . . 108 18,ABS,DSC和牵引力控制 109A . 连接器信息 110B . 连接器端视图 . . . 111 19,组合仪表 1 112A . 连接器信息 113B . 连接器端视图 . . . 114 20,组合仪表 2 115A . 连接器信息 116B . 连接器端视图 . . . 118 21,组合仪表 3 119A . 连接器信息 120B . 连接器端视图 . . . 12122. 驾驶员座椅 122A . 连接器信息 123B . 连接器端视图 . . . 124 23,后视镜 125A . 连接器信息 126B . 连接器端视图 . . . 127 24,天窗 128A . 连接器信息 129B . 连接器端视图 . . . 130 25,雨刮器和洗涤器 131A . 连接器信息 132B . 连接器端视图 . . . 133 26,内部灯光 134A . 连接器信息 135B . 连接器端视图 . . . 136 27,转向灯&危险警告灯 137A . 连接器信息 138B . 连接器端视图 . . . 140 28,雾灯 141A . 连接器信息 1424V0.1目录B . 连接器端视图 . . . 143 29,制动灯&尾灯 144A .连接器信息 145B . 连接器端视图 . . . 147 30,倒车灯 148A .连接器信息 149B . 连接器端视图 . . . 15031,前照灯-近光 151A .连接器信息 152B . 连接器端视图 . . . 15432,前照灯,远光 155A .连接器信息 156B . 连接器端视图 . . . 15733,前位置灯 158A .连接器信息 159B . 连接器端视图 . . . 16034,车窗升降 1 161驾驶员车窗电机，驾驶员车窗开关 . 161A .连接器信息 162B . 连接器端视图 . . . 16335,车窗升降 2 164A .连接器信息 165B . 连接器端视图 . . . 16736,车窗升降 3 168A .连接器信息 169B . 连接器端视图 . . . 17037,喇叭 171A .连接器信息 172B . 连接器端视图 . . . 17338,车辆安全系统 1 174A .连接器信息 175B . 连接器端视图 . . . 176 39,车辆安全系统 2 177A .连接器信息 178B . 连接器端视图 . . . 180 40,防盗&锁止 1 181A .连接器信息 182B . 连接器端视图 . . . 183 41,防盗&锁止 2 184A .连接器信息 185B . 连接器端视图 . . . 186 42,安全气囊,回路 1875V0.1A . 连接器信息 188B . 连接器端视图 . . . 189 43,安全气囊,回路 1 190A . 连接器信息 191B . 连接器端视图 . . . 192 44,安全气囊,回路 2 193A . 连接器信息 194B . 连接器端视图 . . . 195 45,停车距离控制 PDC 196A . 连接器信息 197B . 连接器端视图 . . . 19846,音响系统,导航 1 199A . 连接器信息 200B . 连接器端视图 . . . 20147,音响系统,导航 2 202A . 连接器信息 203B . 连接器端视图 . . . 20548,音响系统,CD 1 206A . 连接器信息 207B . 连接器端视图 . . . 20849, 音响系统, CD 2 . . 209A . 连接器信息 210B . 连接器端视图 . . . 21250,总线系统和诊断接口 213A . 连接器信息 214B . 连接器端视图 . . . 2166V0.1序言序言关于这份文件概要这份文件旨在帮助您诊断电气故障。

荣威550接地分配图解
张震华
【期刊名称】《汽车零部件》
【年(卷),期】2010(000)002
【摘要】以荣威550接地点位置分布图和接地组合分配图为依据,并结合荣威550维修手册中电气原理图部分,对整车线束的接地线作图解,便于对汽车接地线束进行维修和检查操作.
【总页数】4页(P70-73)
【作者】张震华
【作者单位】河南天海电器有限公司,河南鹤壁,458030
【正文语种】中文
