沉箱重力式码头课程设计共43页

目录第一章设计资料------------------------------------- 3第二章码头标准断面设计------------------------ 5第三章沉箱设计------------------------------------- 11第四章作用标准值分类及计算----------------- 15第五章码头标准断面各项稳定性验算------- 44第一章设计资料(一)自然条件1.潮位：极端高水位：+6.5m；设计高水位：+5.3m；极端低水位：-1.1m；设计低水位：+1.2m；施工水位：+2.5m。

2.波浪：拟建码头所在水域有掩护，码头前波高小于1米（不考虑波浪力作用）。

3.气象条件：码头所在地区常风主要为北向，其次为东南向；强风向（7级以上大风）主要为北~北北西向，其次为南南东~东南向。

4.地震资料：本地的地震设计烈度为7度。

5.地形地质条件：码头位置处海底地势平缓，底坡平均为1/200，海底标高为-4.0~-5.0m 。

根据勘探资料，码头所在地的地址资料见图1。

图一 地质资料(二)码头前沿设计高程：对于有掩护码头的顶标高，按照两种标准计算：基本标准：码头顶标高=设计高水位+超高值（1.0~1.5m ）=5.30+（1.0~1.5）=6.30~6.80m 复核标准：码头顶标高=极端高水位+超高值（0~0.5m ）=6.50+（0~0.5）=6.50~7.00m(三) 码头结构安全等级及用途：码头结构安全等级为二级，件杂货码头。

(四) 材料指标：拟建码头所需部分材料及其重度、内摩擦角的标准值可按表1选用。

表1(五)使用荷载：1.堆货荷载：前沿q1=20kpa；前方堆场q2=30kpa。

2.门机荷载：按《港口工程荷载规范》附录C荷载代号Mh-10 -25 设计。

3.铁路荷载：港口通过机车类型为干线机车，按《港口工程荷载规范》表7.0.3-2中的铁路竖向线荷载标准值设计。

第一篇设计任务书1、概述1.1编制本报告的主要依据和资料《重力式码头设计与施工规范》JTJ290-98、《海港水文规范》JTJ213-98、《水运工程抗震设计规范》JTJ225-98、《港口工程地基规范》JTJ250-98、《港口工程荷载规范》JTJ215-98以及课本《港口水工建筑物》。

1.2建设的必要性和建设规模1.2.1建设的必要性该工程为件杂货码头，将带动周围地区经济社会发展，是综合利用海岸线及海洋资源的需要，也是增加劳动就业，提高当地人民生活水平和促使社会安定的需要。

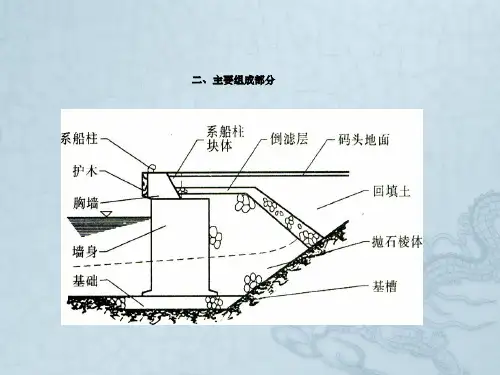

1.2.2建设的规模该码头结构形式为顺岸沉箱重力式，建筑物等级为二级。

2、自然条件分析2.1地理位置2.2气象码头所在地区常风主要为北向，其次为东南向；强风向（7级以上大风）主要为北～北北西向，其次为南南东～东南向。

2.2.1气温多年平均气温 13℃历年极端最高气温 41℃多年最高月平均气温 28℃历史极端最低气温 -21℃多年最低月平均气温 -6.3℃2.2.2降水本区域年平均降水量640～712mm，最多年降水量1064～1186mm，最小年降水量261～384mm，年降水量集中在夏季（6～8月），其中7月份降水量占全年降水量的30％左右。

2.2.3风况本区域常年主导风向，冬季多东北风，夏季多东南风。

年平均风速为2.8～3.8m/s ，大风多发生于春季，其次为冬季，秋季最少。

年大风天数平均10天，最多24天，最大风速达13～24m/s 。

2.2.4 雾况多年平均雾日为11～14天，多发生于冬季，秋季次之。

2.2.5 相对湿度年平均相对湿度为70％～80％。

2.3 水文2.3.1 潮汐、水位设计高水位： 3.8m 设计低水位： 0.32m 极端高水位： 4.9m 极端低水位： -1.1m 施工水位： 2.0m2.3.2 波浪拟建码头所在水域有掩护，码头前波高小于1米。

50年一遇，%1H 波浪高值为： 设计高水位： 6.3s T m 665.1%1== H 设计低水位： 6.3s T m 665.1%1== H 极端高水位： 6.3s T m 665.1%1== H2.3.3 海流 2.3.4 冰凌本区域一般12月下旬至次年2月上旬水面结冰，最大岸冰厚度2～3cm ，最大冻土深度10cm 。

目录第1章编制依据 (1)第2章工程概况及自然条件概述 (2)第1节工程概况 (2)第2节自然及地质概况 (6)第3章工程特点及关键技术分析 (15)第１节工程特点分析 (15)第２节关键技术分析 (16)第4章工程的质量目标 (37)第1节工程的施工总流程 (38)第2节测量控制 (40)第3节基槽挖泥 (43)第4节基床抛石 (46)第5节基床夯实 (48)第6节基床整平 (50)第7节沉箱预制 (54)第8节沉箱运输及储存 (65)第9节沉箱安装 (75)第10节沉箱内回填 (80)第11节沉箱背后棱体抛填及回填施工 (80)第12节现浇胸墙砼及门机前轨道梁施工 (83)第13节门机后轨道梁施工 (94)第14节现浇胸墙与门机后轨道梁间回填 (99)第15节附属设施施工 (100)第16节扭王字块体预制 (104)第17节护岸施工 ...................................................................... １１３第18节、方块、卸荷板预制 ...................................................... １１６第6章施工临时设施布置计划 ...................................................... １２３第1节施工总平面布置原则 .................................................... １２３第2节施工总平面布置 ............................................................ １２３第7章施工进度计划 ...................................................................... １２６第8章现场组织机构及质量保证体系 .......................................... １２９第9章保证质量的技术措施计划和施工过程的质量管理计划 (134)第1节保证工程质量的技术措施 (134)第2节施工技术与质量管理计划 (140)第10章工程进度保证措施 (145)第1节管理保证措施 (145)第2节施工组织措施 (145)第3节具体实施措施 (146)第11章安全保证措施计划 (148)第1节安全生产体系 (148)第3节安全保证措施计划 (153)第12章冬、雨、夜施工措施计划 (157)第13章防汛、防台、安全拖航措施计划 (159)第14章施工用电安全措施计划 (160)第15章文明施工和环境保护措施 (161)第1节文明施工 (161)第2节环境保护 (163)第16章劳动力使用计划 (168)第17章工程用电计划 (170)第18章工程用水计划 (171)第19章施工船、机使用计划 (172)第二十章材料进场计划 (173)第二十一章项目经理部组成 (175)第1章编制依据1．设计文件山东省航运工程设计院有限公司设计的《烟台港蓬莱港区8#、9#通用泊位工程》水工工程图纸；中交水运规划设计院《烟台港蓬莱港区8#、9#通用泊位工程岩土工程勘察报告》；《烟台港蓬莱港区8#、9#通用泊位工程施工图纸会审纪要》；2．采用的规范标准《港口工程质量检验评定标准》（JTJ221-98）《港口工程质量检验评定标准》局部修订(JTJ221－98)《重力式码头设计与施工规范》（JTJ290-98）《防波堤设计与施工规范》（JTJ298-98）《港口工程混凝土结构设计规范》(JTJ267-98)《水运工程混凝土施工规范》（JTJ268-96）《水运工程混凝土质量控制标准》（JTJ269-96）《水运工程混凝土试验规程》（JTJ270-98）《水运工程测量规范》（JTJ203-2001）《港口道路、堆场铺面设计与施工规范》（JTJ296-96）《海港水文规范》(JTJ213-98)第2章工程概况及自然条件概述第1节工程概况1.工程地理位置与现状烟台港蓬莱港区位于山东半岛的最北端，庙岛海峡的南侧，是山东半岛与辽东半岛之间水上运输距离最近的港口。

目录第1章编制依据 (1)第2章工程概况及自然条件概述 (2)第1节工程概况 (2)第2节自然及地质概况 (6)第3章工程特点及关键技术分析 (15)第１节工程特点分析 (15)第２节关键技术分析 (16)第4章工程的质量目标 (37)第1节工程的施工总流程 (38)第2节测量控制 (40)第3节基槽挖泥 (43)第4节基床抛石 (46)第5节基床夯实 (48)第6节基床整平 (50)第7节沉箱预制 (54)第8节沉箱运输及储存 (65)第9节沉箱安装 (76)第10节沉箱内回填 (80)第11节沉箱背后棱体抛填及回填施工 (81)第12节现浇胸墙砼及门机前轨道梁施工 (83)第13节门机后轨道梁施工 (94)第14节现浇胸墙与门机后轨道梁间回填 (100)第15节附属设施施工 (100)第16节扭王字块体预制 (104)第17节护岸施工 ...................................................................... １１３第18节、方块、卸荷板预制 ...................................................... １１６第6章施工临时设施布置计划 ...................................................... １２３第1节施工总平面布置原则 .................................................... １２３第2节施工总平面布置 ............................................................ １２３第7章施工进度计划 ...................................................................... １２６第8章现场组织机构及质量保证体系 .......................................... １２９第9章保证质量的技术措施计划和施工过程的质量管理计划 (134)第1节保证工程质量的技术措施 (134)第2节施工技术与质量管理计划 (140)第10章工程进度保证措施 (145)第1节管理保证措施 (145)第2节施工组织措施 (145)第3节具体实施措施 (146)第11章安全保证措施计划 (148)第1节安全生产体系 (148)第3节安全保证措施计划 (153)第12章冬、雨、夜施工措施计划 (157)第13章防汛、防台、安全拖航措施计划 (159)第14章施工用电安全措施计划 (160)第15章文明施工和环境保护措施 (161)第1节文明施工 (161)第2节环境保护 (164)第16章劳动力使用计划 (169)第17章工程用电计划 (171)第18章工程用水计划 (172)第19章施工船、机使用计划 (173)第二十章材料进场计划 (174)第二十一章项目经理部组成 (176)第1章编制依据1．设计文件山东省航运工程设计院有限公司设计的《烟台港蓬莱港区8#、9#通用泊位工程》水工工程图纸；中交水运规划设计院《烟台港蓬莱港区8#、9#通用泊位工程岩土工程勘察报告》；《烟台港蓬莱港区8#、9#通用泊位工程施工图纸会审纪要》；2．采用的规范标准《港口工程质量检验评定标准》（JTJ221-98）《港口工程质量检验评定标准》局部修订(JTJ221－98)《重力式码头设计与施工规范》（JTJ290-98）《防波堤设计与施工规范》（JTJ298-98）《港口工程混凝土结构设计规范》(JTJ267-98)《水运工程混凝土施工规范》（JTJ268-96）《水运工程混凝土质量控制标准》（JTJ269-96）《水运工程混凝土试验规程》（JTJ270-98）《水运工程测量规范》（JTJ203-2001）《港口道路、堆场铺面设计与施工规范》（JTJ296-96）《海港水文规范》(JTJ213-98)第2章工程概况及自然条件概述第1节工程概况1.工程地理位置与现状烟台港蓬莱港区位于山东半岛的最北端，庙岛海峡的南侧，是山东半岛与辽东半岛之间水上运输距离最近的港口。

第一篇设计任务书1.概述1.1编制本报告的主要依据和资料《重力式码头设计与施工规范》JTJ290-98、《海港水文规范》JTJ213-98、《水运工程抗震设计规范》JTJ225-98、《港口工程地基规范》JTJ250-98、《港口工程荷载规范》JTJ215-98以及课本《港口水工建筑物》。

1.2建设的必要性和建设规模1.2.1建设的必要性该工程为件杂货码头，将带动周围地区经济社会发展，是综合利用海岸线及海洋资源的需要，也是增加劳动就业，提高当地人民生活水平和促使社会安定的需要。

1.2.2建设的规模该码头结构形式为顺岸沉箱重力式，建筑物等级为Ⅰ级。

2. 自然条件分析2.1地理位置2.2气象码头所在地区常风主要为北向，其次为东南向；强风向（7级以上大风）主要为北～北北西向，其次为南南东～东南向。

2.2.1气温多年平均气温13℃历年极端最高气温41℃多年最高月平均气温28℃历史极端最低气温-21℃多年最低月平均气温-6.3℃2.2.2降水本区域年平均降水量640～712mm，最多年降水量1064～1186mm，最小年降水量261～384mm，年降水量集中在夏季（6～8月），其中7月份降水量占全年降水量的30％左右。

2.2.3风况本区域常年主导风向，冬季多东北风，夏季多东南风。

年平均风速为 2.8～3.8m/s，大风多发生于春季，其次为冬季，秋季最少。

年大风天数平均10天，最多24天，最大风速达13～24m/s。

2.2.4雾况多年平均雾日为11～14天，多发生于冬季，秋季次之。

2.2.5相对湿度年平均相对湿度为70％～80％。

2.3水文2.3.1潮汐、水位极端高水位（五十年一遇）﹢5.10米极端低水位（五十年一遇）﹣1.25米设计高水位(历时累积频率1%) ﹢4.22米设计低水位(历时累积频率98%) ﹢0.45米施工水位﹢2.00米2.3.2波浪拟建码头所在水域有掩护，码头前波高小于1米。

50年一遇，H1%波浪高值为：设计高水位：H1% =1.665m，T=6.3s设计低水位：H1% =1.665m，T=6.3s极端高水位：H1% =1.665m，T=6.3s2.3.3海流2.3.4冰凌本区域一般12月下旬至次年2月上旬水面结冰，最大岸冰厚度2～3cm，最大冻土深度10cm。
