第7章节后检验题解析第138页检验题解答：1、基本放大电路是放大电路中最基本的结构，是构成复杂放大电路的基本单元。
它利用双极型半导体三极管输入电流控制输出电流的特性，或场效应半导体三极管输入电压控制输出电流的特性，实现信号的放大。
从电路的角度来看，放大电路的放大作用主要体现在两个方面：一是放大电路主要利用三极管或场效应管的控制作用放大微弱信号，输出信号在电压或电流的幅度上得到了放大，输出信号的能量得到了加强。
二是输出信号的能量实际上是由直流电源提供的，只是经过三极管的控制，使之转换成信号能量，提供给负载。
2、放大电路的组成原则：（1）保证放大电路的核心器件三极管工作在放大状态，即有合适的偏置。
也就是说发射结正偏，集电结反偏。
（2）输入回路的设置应当使输入信号耦合到三极管的输入电极，形成变化的基极电流，从而产生三极管的电流控制关系，变成集电极电流的变化。
（3）输出回路的设置应该保证将三极管放大以后的电流信号转变成负载需要的电量形式（输出电压或输出电流）。
3、共发射极电压放大器中输入电压与输出电压的相位关系为反相。
4、晶体管交流放大电路内部实际上是一个交、直流共存的电路。
电路中各电压和电流的直流分量及其注脚均采用大写英文字母表示；交流分量及其注脚均采用小写英文字母表示；而总量用英文小写字母，其注脚采用大写英文字母。
如基极电流的直流分量用I B表示；交流分量用i b表示；总量用i B表示。
5、集电极电阻R C的作用是将集电极的电流变化变换成集电极的电压变化，以实现电压放大。
如果电路中没有R C，显然无法得到电压放大。
第142页检验题解答：1、实践证明，放大电路即使有了合适静态工作点，在外部因素的影响下，例如温度变化、电源电压的波动等，都会引起静态工作点的偏移，在诸多影响因素中，温度变化是影响静点稳定的最主要因素。
在放大电路中加入反馈环节，可以有效地抑制温度对静态工作点的影响。
2、对放大电路的要求是：对输入信号能放大且不失真。

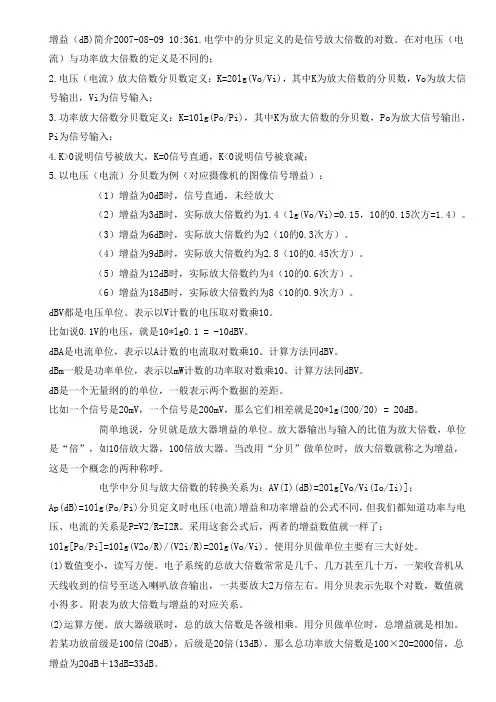

增益（dB)简介2007-08-09 10:361.电学中的分贝定义的是信号放大倍数的对数。
在对电压（电流）与功率放大倍数的定义是不同的；2.电压（电流）放大倍数分贝数定义：K=20lg(Vo/Vi)，其中K为放大倍数的分贝数，Vo为放大信号输出，Vi为信号输入；3.功率放大倍数分贝数定义：K=10lg(Po/Pi)，其中K为放大倍数的分贝数，Po为放大信号输出，Pi为信号输入；4.K>0说明信号被放大，K=0信号直通，K<0说明信号被衰减；5.以电压（电流）分贝数为例（对应摄像机的图像信号增益）：（1）增益为0dB时，信号直通，未经放大（2）增益为3dB时，实际放大倍数约为1.4（lg(Vo/Vi)=0.15，10的0.15次方=1.4）。
（3）增益为6dB时，实际放大倍数约为2（10的0.3次方）。
（4）增益为9dB时，实际放大倍数约为2.8（10的0.45次方）。
（5）增益为12dB时，实际放大倍数约为4（10的0.6次方）。
（6）增益为18dB时，实际放大倍数约为8（10的0.9次方）。
dBV都是电压单位。
表示以V计数的电压取对数乘10。
比如说0.1V的电压，就是10*lg0.1 = -10dBV。
dBA是电流单位，表示以A计数的电流取对数乘10。
计算方法同dBV。
dBm一般是功率单位，表示以mW计数的功率取对数乘10。
计算方法同dBV。
dB是一个无量纲的的单位，一般表示两个数据的差距。
比如一个信号是20mV，一个信号是200mV，那么它们相差就是20*lg(200/20) = 20dB。
简单地说，分贝就是放大器增益的单位。
放大器输出与输入的比值为放大倍数，单位是“倍”，如10倍放大器，100倍放大器。
当改用“分贝”做单位时，放大倍数就称之为增益，这是一个概念的两种称呼。
电学中分贝与放大倍数的转换关系为：AV(I)(dB)=20lg[Vo/Vi(Io/Ii)]；Ap(dB)=10lg(Po/Pi)分贝定义时电压(电流)增益和功率增益的公式不同，但我们都知道功率与电压、电流的关系是P=V2/R=I2R。

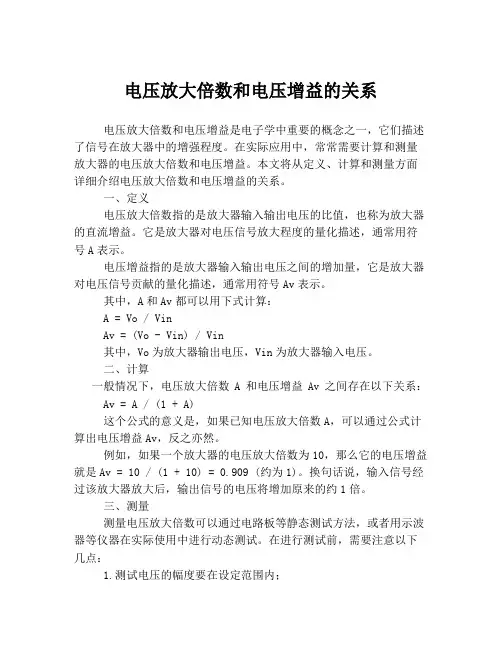

电压放大倍数和电压增益的关系电压放大倍数和电压增益是电子学中重要的概念之一，它们描述了信号在放大器中的增强程度。
在实际应用中，常常需要计算和测量放大器的电压放大倍数和电压增益。
本文将从定义、计算和测量方面详细介绍电压放大倍数和电压增益的关系。
一、定义电压放大倍数指的是放大器输入输出电压的比值，也称为放大器的直流增益。
它是放大器对电压信号放大程度的量化描述，通常用符号A表示。
电压增益指的是放大器输入输出电压之间的增加量，它是放大器对电压信号贡献的量化描述，通常用符号Av表示。
其中，A和Av都可以用下式计算：A = Vo / VinAv = (Vo - Vin) / Vin其中，Vo为放大器输出电压，Vin为放大器输入电压。
二、计算一般情况下，电压放大倍数A和电压增益Av之间存在以下关系：Av = A / (1 + A)这个公式的意义是，如果已知电压放大倍数A，可以通过公式计算出电压增益Av，反之亦然。
例如，如果一个放大器的电压放大倍数为10，那么它的电压增益就是Av = 10 / (1 + 10) = 0.909 (约为1)。
换句话说，输入信号经过该放大器放大后，输出信号的电压将增加原来的约1倍。
三、测量测量电压放大倍数可以通过电路板等静态测试方法，或者用示波器等仪器在实际使用中进行动态测试。
在进行测试前，需要注意以下几点：1.测试电压的幅度要在设定范围内；2.准备好测试电路；3.考虑信号间的噪声。
测量电压增益的方法与测量电压放大倍数类似，一般采用示波器等仪器进行动态测试。
实际应用中还需要注意以下几点：1.测试前需要对信号幅度进行特定范围的调整；2.为了接近最大扰动电平，需要增加放大器的增益；3.要视情况而定，选择合适的测试装置。
四、总结电压放大倍数和电压增益是电子学中重要的概念，描述了信号在放大器中的增强程度和贡献程度。
在实际应用中，需要计算和测量这两个参数，以确定放大器在不同工作条件下的性能。

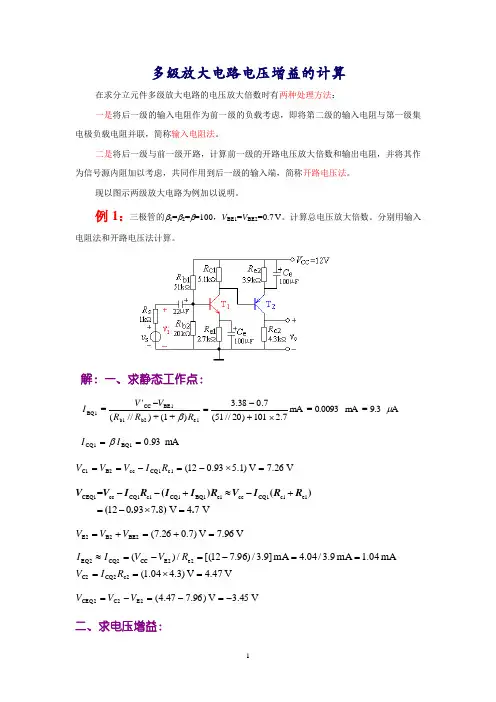

多级放大电路电压增益的计算在求分立元件多级放大电路的电压放大倍数时有两种处理方法：一是将后一级的输入电阻作为前一级的负载考虑，即将第二级的输入电阻与第一级集电极负载电阻并联，简称输入电阻法。
二是将后一级与前一级开路，计算前一级的开路电压放大倍数和输出电阻，并将其作为信号源内阻加以考虑，共同作用到后一级的输入端，简称开路电压法。
现以图示两级放大电路为例加以说明。
例1：三极管的β1=β2=β=100，V BE1=V BE2=0.7V 。
计算总电压放大倍数。
分别用输入电阻法和开路电压法计算。
解：一、求静态工作点：A9.3=mA 0.0093=mA 7.2101)20//51(7.038.3)+(1+)//('=e1b2b1BE1CC BQ1μβ⨯+-=-R R R V V ImA93.0BQ1CQ1==I I βV26.7V )1.593.012(c1CQ1cc B2C1=⨯-=-==R I V V V C E Q 1cc C Q 1c1C Q 1B Q 1e1cc C Q 1c1e1=1209378 V 47 V()()(..).V V I R I I R V I R R --+≈-+=-⨯=V96.7V )7.026.7(BE2B2E2=+=+=V V V V 47.4V )3.404.1(mA 04.1mA 9.3/04.4mA ]9.3/)96.712[(/)(c2CQ2C2e2E2CC CQ2EQ2=⨯====-=-=≈R I V R V V I IV 45.3V )96.747.4(E2C2CEQ2-=-=-=V V V二、求电压增益：（1）用输入电阻法求电压增益 先计算三极管的输入电阻Ω=Ω⨯+Ω=++Ω=Ω⨯+Ω=++k 8.2 04.126101 300mA)(mV)(26)1(=k 1.3 93.026101 300mA)(mV)(26)1(=E2bb be2E1bb be1I r r I r r ββ电压增益be2i2be1i2c113.581.3)8.2//1.5(100)//(=r R r R R A v =-=⨯-=-式中β6.1538.23.4100)//(=be2L c22-=⨯-=-r R R A v β8955)6.153(3.5821=-⨯-==v v v A A A 如果求从V S 算起的电压增益，需计算输入电阻 Ω===k 55.220//51//1.3////b2b1be1i1R R r R9.41)3.58(55.2155.21i1S i1s1-=-⨯+=+=v v A R R R A6436)6.153(9.412s1s =-⨯-==v v v A A A（2）用开路电压法求电压增益第一级的开路电压增益8932)3.54()5.164(==3.548.23.41008.21.58.2=5.1641.31.5100=2O1be2c2i2o1i22c1o1be1c1O1=-⨯--=⨯⨯+-=⨯+-≈-=⨯-=-v v v v v A A A r R R R R A R R r R A ββ例2：如图所示为两级阻容耦合放大电路，已知12CC=UV ，20B1B1='=R R k Ω，10B2B2='=R R k Ω，2C2C1==R R k Ω，2E2E1==R R k Ω，2L =R k Ω，5021==ββ，6.0BE2BE1==UUV 。
高频小信号放大器的主要技术指标一、引言高频小信号放大器是现代电子通信系统中的重要组成部分，它用于放大微弱的高频信号，以便在电信、广播、无线通信等领域中进行数据传输和通信。
本文将详细讨论高频小信号放大器的主要技术指标及其影响因素，以及如何优化这些指标以提高放大器的性能。
二、频率响应频率响应是高频小信号放大器的重要技术指标之一。
它描述了放大器对不同频率信号的增益特性。
在设计放大器时，需要保证频率响应尽可能平坦，以便在整个频率范围内都能够实现高增益。
频率响应的平坦度可以通过调整电路的带宽和谐振频率来实现，同时还需要考虑放大器的稳定性和噪声特性。
1. 带宽带宽是指放大器能够放大信号的频率范围。
在设计放大器时，需根据实际应用需求选择适当的带宽。
带宽的选择取决于信号频率范围和需要放大的信号的带宽。
2. 谐振频率谐振频率是指放大器在谐振状态下的工作频率。
谐振频率取决于放大器的电感和电容参数，通过调整这些参数可以改变谐振频率。
谐振频率的选择与应用场景密切相关，不同的应用可能需要不同的谐振频率。
三、增益增益是高频小信号放大器另一个重要的技术指标，它描述了放大器对信号的放大倍数。
增益的大小直接影响到放大器的灵敏度和信噪比。
1. 功率增益功率增益是指放大器输出功率与输入功率之间的比值。
放大器的功率增益越大，表示放大器将输入信号放大得更强，提高了信号传输的距离和可靠性。
2. 电流增益电流增益是指放大器输出电流与输入电流之间的比值。
电流增益反映了放大器对信号电流的放大效果，也是判断放大器性能优劣的重要指标之一。
3. 电压增益电压增益是指放大器输出电压与输入电压之间的比值。
电压增益决定了放大器对信号电压的放大倍数，也是评估放大器性能的关键指标。
四、线性度线性度描述了放大器输出信号与输入信号之间的线性关系，也反映了放大器的失真程度。
线性度越高，表示放大器输出的信号与输入信号的关系越接近直线，失真越小。
1. 非线性失真非线性失真是指放大器输出信号与输入信号之间的偏离程度。
增益（dB)简介2007-08-09 10:361.电学中的分贝定义的是信号放大倍数的对数。
在对电压（电流）与功率放大倍数的定义是不同的；2.电压（电流）放大倍数分贝数定义：K=20lg(Vo/Vi)，其中K为放大倍数的分贝数，Vo为放大信号输出，Vi为信号输入；3.功率放大倍数分贝数定义：K=10lg(Po/Pi)，其中K为放大倍数的分贝数，Po为放大信号输出，Pi为信号输入；4.K>0说明信号被放大，K=0信号直通，K<0说明信号被衰减；5.以电压（电流）分贝数为例（对应摄像机的图像信号增益）：（1）增益为0dB时，信号直通，未经放大（2）增益为3dB时，实际放大倍数约为1.4（lg(Vo/Vi)=0.15，10的0.15次方=1.4）。
（3）增益为6dB时，实际放大倍数约为2（10的0.3次方）。
（4）增益为9dB时，实际放大倍数约为2.8（10的0.45次方）。
（5）增益为12dB时，实际放大倍数约为4（10的0.6次方）。
（6）增益为18dB时，实际放大倍数约为8（10的0.9次方）。
dBV都是电压单位。
表示以V计数的电压取对数乘10。
比如说0.1V的电压，就是10*lg0.1 = -10dBV。
dBA是电流单位，表示以A计数的电流取对数乘10。
计算方法同dBV。
dBm一般是功率单位，表示以mW计数的功率取对数乘10。
计算方法同dBV。
dB是一个无量纲的的单位，一般表示两个数据的差距。
比如一个信号是20mV，一个信号是200mV，那么它们相差就是20*lg(200/20) = 20dB。
简单地说，分贝就是放大器增益的单位。
放大器输出与输入的比值为放大倍数，单位是“倍”，如10倍放大器，100倍放大器。
当改用“分贝”做单位时，放大倍数就称之为增益，这是一个概念的两种称呼。
电学中分贝与放大倍数的转换关系为：AV(I)(dB)=20lg[Vo/Vi(Io/Ii)]；Ap(dB)=10lg(Po/Pi)分贝定义时电压(电流)增益和功率增益的公式不同，但我们都知道功率与电压、电流的关系是P=V2/R=I2R。
什么是放大器的增益放大器的增益是指输入信号经过放大器放大后的输出信号与输入信号之间的增加倍数。
在电子领域中，放大器的增益是衡量放大器性能的一个重要参数。
本文将介绍放大器的增益概念、计算方法以及增益的作用。
1. 放大器的增益概念放大器是一种用于增强信号能量的电路或设备。
当输入信号经过放大器放大后，输出信号的幅度将比输入信号大，放大器的增益即输入与输出信号之间的倍数关系。
增益通常用单位分贝（dB）表示。
2. 增益的计算方法放大器的增益计算方法取决于放大器的类型。
以下是几种常见的放大器类型及其增益计算方法：2.1 声音放大器声音放大器是一种将声音信号放大的电子装置。
它通常以分贝（dB）或倍数来表示增益。
增益的计算公式如下：增益（dB）= 10 × log10（输出功率/输入功率）2.2 电压放大器电压放大器是一种将电压信号放大的电子装置。
它通常以分贝（dB）或倍数来表示增益。
增益的计算公式如下：增益（dB）= 20 × log10（输出电压/输入电压）2.3 简单放大器对于简单的放大器电路，增益可根据放大器的电压增益（Av）和电流增益（Ai）进行计算。
增益的计算公式如下：增益 = Av × Ai3. 增益的作用放大器的增益是指在输入信号经过放大器后，输出信号的幅度相对于输入信号增加的倍数。
增益的作用包括以下几个方面：3.1 增强信号强度放大器的主要作用是增强信号的强度，使得信号能够在电路中传输更远的距离。
通过增大信号的幅度，放大器能够扩大信号的有效范围。
3.2 提高信号质量放大器还可以提高信号的质量，包括增强信号的清晰度和减小噪声的影响。
对于音频放大器而言，增益可以改善声音的音质和音量。
3.3 进行信号处理在许多电子设备中，放大器常用于信号处理过程中，例如在无线电通信中，放大器用于增强接收到的信号以提供良好的接收质量。
4. 放大器增益的应用领域放大器的增益在各个领域都有广泛的应用，包括音频放大器、射频放大器、功率放大器等。
三极管各组态放大器增益介绍三极管是一种常用的电子元件，广泛应用于放大、开关等电路中。
在放大器电路中，通过不同的组态方式可以实现不同的放大倍数，即增益。
本文将详细介绍三极管各组态放大器的原理、特点和计算方法。
一、共发射极放大器（CE）共发射极放大器是最常见的三极管组态之一，其特点是输入信号加在基极上，输出信号从集电极取出。
下面将详细介绍共发射极放大器的增益计算方法。
1. 增益计算公式共发射极放大器的电流增益（β）定义为集电极电流变化量与基极电流变化量之比。
通常情况下，我们可以使用以下公式来计算共发射极放大器的增益：Voltage Gain(A v)=Output Voltage Input VoltageCurrent Gain(β)=ΔI c ΔI b其中，ΔI c是集电极电流变化量，ΔI b是基极电流变化量。
2. 增益的计算方法共发射极放大器的增益计算通常分为两种情况：直流增益和交流增益。
2.1 直流增益直流增益是指在静态工作点上，输入信号为零时的放大倍数。
我们可以通过以下步骤来计算直流增益：1.根据电路图，确定三极管的参数，例如：V CC（集电极电源），R C（集电极负载电阻），R B（基极电阻）等。
2.使用基尔霍夫定律和欧姆定律来分析电路，以确定静态工作点。
3.在静态工作点上，计算集电极电流I C和基极电流I B。
4.计算直流增益βDC，可以使用以下公式：βDC=I C I B2.2 交流增益交流增益是指在输入信号存在时的放大倍数。
通常情况下，我们可以通过以下步骤来计算交流增益：1.将输入信号与直流工作点相耦合。
2.根据小信号模型（即将三极管视为线性元件），使用基尔霍夫定律和欧姆定律来分析电路。
3.计算交流增益βAC，可以使用以下公式：βAC=V OUT V IN3. 共发射极放大器的特点共发射极放大器具有以下特点： - 输入阻抗较低，输出阻抗较高。
- 增益较高，通常可达几十至几百倍。
- 频率响应较宽，适用于低频到中频范围。
两级放大电路中,第一级放大倍数为50db第二级
50db 总电压增益
在两级放大电路中，总电压增益等于第一级放大倍数与第二级放大倍数的乘积。
根据题目给出的信息，第一级放大倍数为50 dB，第二级放大倍数也为50 dB。
首先，我们需要将这些分贝转换为线性增益。
对于一个增益为G的放大器，其分贝增益dB可以通过以下公式计算：dB = 20 * log10(G)
因此，将50 dB转换为线性增益可使用以下公式：
G = 10^(dB / 20)
对于第一级放大倍数50 dB，线性增益为：
G1 = 10^(50 / 20) = 316.23
同样地，对于第二级放大倍数50 dB，线性增益为：
G2 = 10^(50 / 20) = 316.23
最后，计算总电压增益可以直接将两个放大器的线性增益相乘：
总电压增益= G1 * G2 = 316.23 * 316.23 = 100000
因此，两级放大电路的总电压增益为100000。
