4基本放大电路自我检测题一.选择和填空1.在共射、共基、共集三种基本放大电路组态中,希望电压放大倍数绝对值大,可选用 A 或 C ;希望带负载能力强,应选用 B ;希望从信号源索取电流小,应选用 B ;希望既能放大电压,又能放大电流,应选用 A ;希望高频响应性能好,应选用 C 。
( A .共射组态, B .共集组态, C.共基组态)2.射极跟随器在连接组态方面属共集电极接法,它的电压放大倍数接近 1 ,输入电阻很大,输出电阻很小。
3.H参数等效电路法适用低频小信号情况。
4.图解分析法适用于大信号情况。
5.在线性放大条件下,调整图选择题 5 所示电路有关参数,试分析电路状态和性能指标的变化。
( A .增大, B.减小, C.基本不变)( 1)当 R c增大时,则静态电流 I CQ将 C ,电压放大倍数A v将A,输入电阻R i将C,输出电阻 R o将 A ;( 2)当 V CC增大,则静态电流 I CQ将 A ,电压放大倍数A v将A,输入电阻R i将B,输出电阻 R o将 C 。
6.在图选择题5所示电路中,当输入电压为 1kHz 、 5mV 的正弦波时,输出电压波形出现底部削平失真。
回答以下问题。
(1)这种失真是 B 失真。
(A .截止, B.饱和, C.交越, D.频率)(2)为了消除失真,应 B 。
(A .增大R C,B.增大R b,C.减小R b,D .减小+V CCR b RcC2C 1Tv o v i V CC,E.换用β大的管子)。
R L图选择题57.随着温度升高,晶体管的电流放大系数_A_ ,穿透电流I CEO _A_ ,在 I B不变的情况下b-e 结电压 V BE_ B_。
( A .增大, B.减小, C.不变)8.随着温度升高,三极管的共射正向输入特性曲线将 C ,输出特性曲线将 A ,输出特性曲线的间隔将 E 。
( A .上移,B.下移, C.左移, D .右移, E.增大, F.减小, G.不变)9.共源极放大电路的v o与 v i反相位,多作为中间级使用。
精心整理模拟电子技术第1章半导体二极管及其基本应用1.1填空题1.半导体中有空穴和自由电子两种载流子参与导电。
2.本征半导体中,若掺入微量的五价元素,则形成N型半导体,其多数载流子是电子;若掺入微量的三价元素,则形成P型半导体,其多数载流子是空穴。
3.PN结在正偏时导通反偏时截止,这种特性称为单向导电性。
456781.1A2.A3A4A5A1.12341.1值。
解:(a)二极管正向导通,所以输出电压U=(6—0.7)V=5.3V。
(b)令二极管断开,可得UP =6V、UN=10V,UP<UN,所以二极管反向偏压而截止,U=10V。
(c)令V1、V2均断开,UN1=0V、UN2=6V、UP=10V,UP—UN1>Up—UN2,故V1优先导通后,V2截止,所以输出电压U=0.7V。
2.电路如图T1.2所示,二极管具有理想特性,已知ui=(sinωt)V,试对应画出ui 、u、iD的波形。
解:输入电压ui 为正半周时,二极管正偏导通,所以二极管两端压降为零,即u=0,而流过二极管的电流iD =ui/R,为半波正弦波,其最大值IDm=10V/1kΩ=10mA;当ui为负半周时,二极管反偏截止,iD =0,u=ui为半波正弦波。
因此可画出电压u电流iD的波形如图(b)所示。
3.稳压二极管电路如图T1.3所示,已知UZ =5V,IZ=5mA,电压表中流过的电流忽略不计。
试求当开关s断开和闭合时,电压表和电流表、读数分别为多大?解:当开关S断开,R2支路不通,IA2=0,此时R1与稳压二极管V相串联,因此由图可得可见稳定二极管处于稳压状态,所以电压表的读数为5V。
当开关S闭合,令稳压二极管开路,可求得R2两端压降为故稳压二极管不能被反向击穿而处于反向截止状态,因此,R1、R2构成串联电路,电流表A1、A2的读数相同,即而电压表的读数,即R2两端压降为3.6V。
第2章半导体三极管及其基本应用2.1填空题12种载流子参与导电。
华南农业大学《电工学》下册期末考试试卷A一、填空题:(27分)1、 电压负反馈 输出电阻;电流负反馈 输出电阻;串联负反馈 输入电阻;并联负反馈 输入电阻。
(填增大、减小)2、 PN 结构的一个重要特征是_______ ____,利用它的这一特性,可用来进行整流、检波、限幅等。
3、 三极管有________型和________型两种组合形式,其正常的电流放大条件是:发电结____偏、集电结____偏。
4、 数字电路通常用_____________、_______________和_______________等方法分析。
5、 在直接耦合的多级放大电路中,由于温度的影响将产生_____________现象,可采用_____________电路来克服这种现象。
6、 三极管如图,判断工作状态。
A 图______B 图_______7、 多级放大器有三种耦合形式:________、________和________。
8、 根据逻辑函数表达式,F=A+AB 可以表达为 。
9、分析集成运放器时,通常把它看成是一个理想元件,即开环电压放大倍数________,差模输入电阻________,共模抑制比________及开环输出电阻为________。
10、场效应管是一种________控制器件。
它可分为________型和________型两大类。
二、选择题:(20分)1、欲使稳压管具有良好的稳压特性,它的工作电流Iz ,动态内阻rz 及温度系数α等各项参数,大一些好还是小一些好( )A :Iz 小一些,rz 、αz 大一些;B :Iz 大一些,rz 、αz 小一些;C :Iz 、rz 大一些,、αz 小一些;D ;Iz 、αz 大一些,rz 、小一些;2、单相桥式整流加电容滤波,直流输出电压为30V,则交流输入电压有效值为( )A.30VB.33VC.25VD.27V3、分压式偏置电路稳定静态工作点的原理是利用了( )A :交流电流负反馈B :交流电压负反馈C :直流电流负反馈D :直流电压负反馈4、D 触发器在D=1时,输入一个CP 脉冲,其逻辑功能是( )。
模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55.LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c2=0,设差模电压增益100vd =A ,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压o V 为( )。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为( )。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8.某仪表放大电路,要求R i 大,输出电流稳定,应选( )。

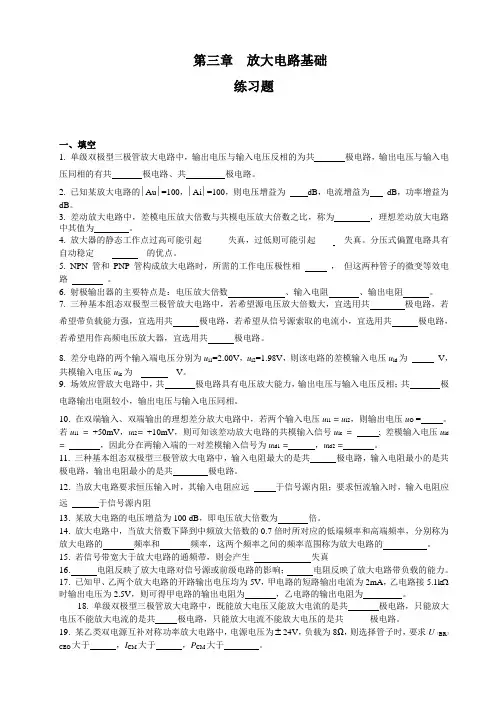

第三章放大电路基础练习题一、填空1.单级双极型三极管放大电路中,输出电压与输入电压反相的为共极电路,输出电压与输入电压同相的有共极电路、共极电路。
2.已知某放大电路的∣Au∣=100,∣Ai∣=100,则电压增益为dB,电流增益为dB,功率增益为dB。
3.差动放大电路中,差模电压放大倍数与共模电压放大倍数之比,称为,理想差动放大电路中其值为。
4.放大器的静态工作点过高可能引起______失真,过低则可能引起____ __失真。
分压式偏置电路具有自动稳定____ __的优点。
5.NPN管和PNP管构成放大电路时,所需的工作电压极性相,但这两种管子的微变等效电路。
6.射极输出器的主要特点是:电压放大倍数、输入电阻、输出电阻。
7.三种基本组态双极型三极管放大电路中,若希望源电压放大倍数大,宜选用共__ 极电路,若希望带负载能力强,宜选用共极电路,若希望从信号源索取的电流小,宜选用共极电路,若希望用作高频电压放大器,宜选用共极电路。
8.差分电路的两个输入端电压分别为u i1=2.00V,u i2=1.98V,则该电路的差模输入电压u id为V,共模输入电压u ic为V。
9.场效应管放大电路中,共极电路具有电压放大能力,输出电压与输入电压反相;共极电路输出电阻较小,输出电压与输入电压同相。
10.在双端输入、双端输出的理想差分放大电路中,若两个输入电压u i1=u i2,则输出电压u O = 。
若u i1=+50mV,u i2=+10mV,则可知该差动放大电路的共模输入信号u ic= ; 差模输入电压u id = ,因此分在两输入端的一对差模输入信号为u id1= ,u id2= 。
11.三种基本组态双极型三极管放大电路中,输入电阻最大的是共极电路,输入电阻最小的是共极电路,输出电阻最小的是共极电路。
12.当放大电路要求恒压输入时,其输入电阻应远于信号源内阻;要求恒流输入时,输入电阻应远于信号源内阻13.某放大电路的电压增益为100 dB,即电压放大倍数为倍。
第1章半导体二极管及其基本应用1.1 填空题1.半导体中有空穴和自由电子两种载流子参与导电。
2.本征半导体中,假设掺入微量的五价元素,则形成N 型半导体,其多数载流子是电子;假设掺入微量的三价元素,则形成P型半导体,其多数载流子是空穴。
3.PN结在正偏时导通反偏时截止,这种特性称为单向导电性。
4.当温度升高时,二极管的反向饱和电流将增大,正向压降将减小。
5.整流电路是利用二极管的单向导电性,将交流电变为单向脉动的直流电。
稳压二极管是利用二极管的反向击穿特性实现稳压的。
6.发光二极管是一种通以正向电流就会发光的二极管。
7.光电二极管能将光信号转变为电信号,它工作时需加反向偏置电压。
8.测得某二极管的正向电流为1 mA,正向压降为0.65 V,该二极管的直流电阻等于650 Ω,交流电阻等于26 Ω。
1.2 单项选择题1.杂质半导体中,多数载流子的浓度主要取决于( C )。
A.温度B.掺杂工艺C.掺杂浓度D.晶格缺陷3.硅二极管的反向电流很小,其大小随反向电压的增大而(B )。
A.减小B.基本不变C.增大4.流过二极管的正向电流增大,其直流电阻将( C )。
A.增大B.基本不变C.减小5.变容二极管在电路中主要用作(D )。
、A.整流B.稳压C.发光D.可变电容器1.3 是非题1.在N型半导体中如果掺人足够量的三价元素,可将其改型为P型半导体。
(√)2.因为N型半导体的多子是自由电子,所以它带负电。
(×)3.二极管在工作电流大于最大整流电流I F时会损坏。
(×)4.只要稳压二极管两端加反向电压就能起稳压作用。
(×)第2章半导体三极管及其基本应用2.1 填空题1.晶体管从结构上可以分成PNP 和NPN两种类型,它工作时有2种载流子参与导电。
2.晶体管具有电流放大作用的外部条件是发射结正偏,集电结反偏。
3.晶体管的输出特性曲线通常分为三个区域,分别是放大、饱和、截止。
4.当温度升高时,晶体管的参数β增大,I CBO增大,导通电压U BE 减小。
模拟电子技术胡宴如(第3版)自测题第1章半导体二极管及其基本应用1.1 填空题1.半导体中有空穴和自由电子两种载流子参与导电。
2.本征半导体中,若掺入微量的五价元素,则形成N 型半导体,其多数载流子是电子;若掺入微量的三价元素,则形成P型半导体,其多数载流子是空穴。
3.PN结在正偏时导通反偏时截止,这种特性称为单向导电性。
4.当温度升高时,二极管的反向饱和电流将增大,正向压降将减小。
5.整流电路是利用二极管的单向导电性,将交流电变为单向脉动的直流电。
稳压二极管是利用二极管的反向击穿特性实现稳压的。
6.发光二极管是一种通以正向电流就会发光的二极管。
7.光电二极管能将光信号转变为电信号,它工作时需加反向偏置电压。
8.测得某二极管的正向电流为1 mA,正向压降为0.65 V,该二极管的直流电阻等于650 Ω,交流电阻等于26 Ω。
1.2 单选题1.杂质半导体中,多数载流子的浓度主要取决于( C )。
A.温度B.掺杂工艺C.掺杂浓度D.晶格缺陷2.PN结形成后,空间电荷区由(D )构成。
A.价电子B.自由电子C.空穴D.杂质离子3.硅二极管的反向电流很小,其大小随反向电压的增大而(B )。
A.减小B.基本不变C.增大4.流过二极管的正向电流增大,其直流电阻将( C )。
A.增大B.基本不变C.减小5.变容二极管在电路中主要用作(D )。
、A.整流B.稳压C.发光D.可变电容器1.3 是非题1.在N型半导体中如果掺人足够量的三价元素,可将其改型为P型半导体。
( √)2.因为N型半导体的多子是自由电子,所以它带负电。
( ×)3.二极管在工作电流大于最大整流电流I F时会损坏。
( ×)4.只要稳压二极管两端加反向电压就能起稳压作用。
( ×)1.4 分析计算题1.电路如图T1.1所示,设二极管的导通电压U D(on)=0.7V,试写出各电路的输出电压Uo值。
解:(a)二极管正向导通,所以输出电压U0=(6—0.7)V=5.3 V。
自我检测题1.就实质而言,D/A 转换器类似于译码器,A/D 转换器类似于编码器。
2.电压比较器相当于1位A/D 转换器。
3.A/D 转换的过程可分为 采样 、保持、量化、编码4个步骤。
4.就逐次逼近型和双积分型两种A/D 转换器而言, 双积分型 的抗干扰能力强,逐次逼近型 的转换速度快。
5.A/D6.8位D/A 转换器当输入数字量只有最低位为1时,输出电压为,若输入数字量只有最高位为1。
A . C . D .都不是 7.D/A 转换器的主要参数有 、转换精度和转换速度。
A .分辨率B .输入电阻C .输出电阻D .参考电压8.图所示R-2R 网络型D/A 转换器的转换公式为 。
图A .∑=⨯-=303REFo 22i i iD V v B .∑=⨯-=304REF o 2232i i i D V vD .∑=⨯=304REFo 22i i i D V v9.D/A 转换器可能存在哪几种转换误差?试分析误差的特点及其产生误差的原因。
解:D/A 转换器的转换误差是一个综合性的静态性能指标,通常以偏移误差、增益误差、非线性误差等内容来描述转换误差。
偏移误差是指D/A 转换器输出模拟量的实际起始数值与理想起始数值之差。
增益误差是指实际转换特性曲线的斜率与理想特性曲线的斜率的偏差。
D/A 转换器实际的包络线与两端点间的直线比较仍可能存在误差,这种误差称为非线性误差。
10.比较权电阻型、R -2R 网络型、权电流型等D/A 转换器的特点,结合制造工艺、转换的精度和转换的速度等方面比较。
解:权电阻型D/A 转换器的精度取决于权电阻精度和外接参考电源精度。
由于其阻值范围太宽,很难保证每个电阻均有很高精度,因此在集成D/A 转换器中很少采用。
R -2R 网络型D/A 转换器电阻网络中只有R 和2R 两种阻值的电阻,且比值为2。
虽然集成电路技术制造的电阻值精度不高,但可以较精确地控制不同电阻之间的比值,从而使R -2R 网络型D/A 转换器获得较高精度。
第4章 多级放大电路与频率响应自测题4.1填空题1.在三级放大电路中,已知u1||=50A ,u2||=80A ,u3||=25A ,则其总电压放大倍数u ||=A ,折合为 dB 。
2.一个三级放大电路,若第一级和第二级的电压增益为30dB ,第三级的电压增益为20dB ,则其总电压增益为 dB ,折合为 倍。
3.在多级放大电路中,后级的输入电阻是前级的 ,而前级的输出电阻则也可视为后级的 。
4.在多级直接耦合放大电路中,对电路零点漂移影响最严重的一级是 ,零点漂移最大的一级是 。
5.集成运放的两个输入端分别为 和 输入端,前者输入信号的极性与输出端极性 ,后者输入信号的极性与输出端极性 。
6.某单级共射放大电路的对数幅频响应如题4.1.6图所示,则该放大电路的us1A 频率响应表达式为 ,ush A 频率响应表达式为 。
7.在题4.1.7图所示放大电路中,空载时,若增大电容1C 的容量,则中频电压放大倍数usm A 将 ,L f 将 ,H f 将 ;当b R 减小时,L f 将 。
当带上负载后,L f 将 。
8.多级放大电路与单级放大电路相比,总的通频带一定比它的任何一级都 ;级数越多则上限频率H f 越 。
9.已知RC 耦合放大电路在L f 处放大倍数为100,则在H f 处放大倍数为 ,中频区放大倍数为 。
答案:1.105,100。
2.80,104。
3.负载电阻,信号源内阻。
4.输入级,输出级。
5.同相,反相,相同,相反。
6.usl 1001j(100)A f -=-/;ush 51001j(10)A f -=+/。
7.不变,下降,不变,增大,增大。
8.窄,低。
9.100,141。
4.2选择题1.一个由相同类型管子组成的两级阻容耦合共射放大电路,前级和后级的静态工作点均偏低,当前级输入信号幅度足够大时,后级输出电压波形将 。
A .削顶失真;B .削底失真;C .双向失真。
2.两个相同的单级共射放大电路,空载时电压放大倍数均为30,现将它们级联后组成一个两级放大电路,则总的电压放大倍数 。
科目:模拟电子技术题型:填空题章节:第三章多级放大电路难度:全部-----------------------------------------------------------------------1. 某放大器由三级组成,已知各级电压增益分别为16dB,20dB,24dB,放大器的总增益为60dB 。
2. 某放大器由三级组成,已知各级电压增益分别为16dB,20dB,24dB,放大器的总电压放大倍数为 103。
3. 在差动式直流放大电路中,发射极电阻Re的作用是通过电流负反馈来抑制管子的零漂,对共模信号呈现很强的负反馈作用。
4. 在双端输入、输出的理想差动放大电路中,若两输入电压U i1=U i2,则输出电压U o= 0 。
5. 在双端输入、输出的理想差动放大电路中,若U i1=+1500μV,U i2=+500μV,则可知差动放大电路的差模输入电压U id= 1000uV 。
6. 多级放大电路常用的耦合方式有三种,它们是直接耦合、阻容耦合和变压器耦合。
7. 多级放大电路常用的耦合方式有三种,它们是直接耦合、阻容耦合和变压器耦合。
8. 多级放大电路常用的耦合方式有三种,它们是阻容耦合、直接耦合和变压器耦合。
9. 多级放大电路常用的耦合方式有三种,其中直接耦合方式易于集成,但存在零点漂移现象。
10. 多级放大电路常用的耦合方式有三种,其中直接耦合方式易于集成,但存在零点漂移现象。
11. 若三级放大电路的A u1=A u2=30dB,A u3=20 dB,则其总电压增益为 80 dB。
12. 若三级放大电路的A u1=A u2=30dB,A u3=20 dB,则其总电压放大倍数折合为 104倍。
13. 在多级放大电路中,后级的输入电阻是前级负载电阻的,而前级的输出电阻则也可视为后级的信号源内阻。
14. 在多级放大电路中,后级的输入电阻是前级的负载电阻,而前级的输出电阻则也可视为后级的信号源。
