比例运算电路电压放大倍数计算

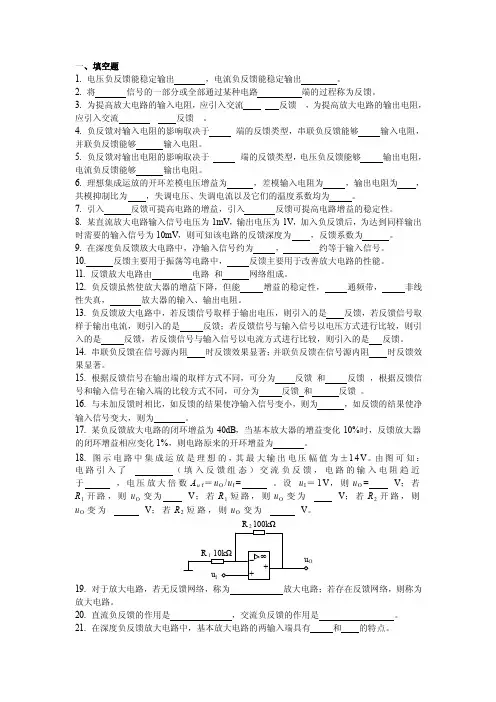

一、填空题1.电压负反馈能稳定输出，电流负反馈能稳定输出。

2.将信号的一部分或全部通过某种电路端的过程称为反馈。

3.为提高放大电路的输入电阻，应引入交流反馈，为提高放大电路的输出电阻，应引入交流反馈。

4.负反馈对输入电阻的影响取决于端的反馈类型，串联负反馈能够输入电阻，并联负反馈能够输入电阻。

5.负反馈对输出电阻的影响取决于端的反馈类型，电压负反馈能够输出电阻，电流负反馈能够输出电阻。

6.理想集成运放的开环差模电压增益为，差模输入电阻为，输出电阻为，共模抑制比为，失调电压、失调电流以及它们的温度系数均为。

7.引入反馈可提高电路的增益，引入反馈可提高电路增益的稳定性。

8.某直流放大电路输入信号电压为1mV，输出电压为1V，加入负反馈后，为达到同样输出时需要的输入信号为10mV，则可知该电路的反馈深度为，反馈系数为。

9.在深度负反馈放大电路中，净输入信号约为，约等于输入信号。

10.反馈主要用于振荡等电路中，反馈主要用于改善放大电路的性能。

11.反馈放大电路由电路和网络组成。

12.负反馈虽然使放大器的增益下降，但能增益的稳定性，通频带，非线性失真，放大器的输入、输出电阻。

13.负反馈放大电路中，若反馈信号取样于输出电压，则引入的是反馈，若反馈信号取样于输出电流，则引入的是反馈；若反馈信号与输入信号以电压方式进行比较，则引入的是反馈，若反馈信号与输入信号以电流方式进行比较，则引入的是反馈。

14.串联负反馈在信号源内阻时反馈效果显著；并联负反馈在信号源内阻时反馈效果显著。

15.根据反馈信号在输出端的取样方式不同，可分为反馈和反馈，根据反馈信号和输入信号在输入端的比较方式不同，可分为反馈和反馈。

16.与未加反馈时相比，如反馈的结果使净输入信号变小，则为，如反馈的结果使净输入信号变大，则为。

17.某负反馈放大电路的闭环增益为40dB，当基本放大器的增益变化10%时，反馈放大器的闭环增益相应变化1%，则电路原来的开环增益为。

实验目的和要求：① 了解运放调零和相位补偿的基本概念。

② 熟练掌握反相比例、同相比例、加法、减法等电路的设计方法。

③ 熟练掌握运算放大电路的故障检查和排除方法，以及增益、传输特性曲线的测量方法。

实验原理：预习思考：1、 设计一个反相比例放大器，要求：|A V|=10，Ri>10KΩ，将设计过程记录在预习报告上； 电路图如P20页5-1所示，电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ2、 设计一个同相比例放大器，要求：|A V|=11，Ri>100KΩ，将设计过程记录在预习报告上；R F R LVo电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ 3、 设计一个电路满足运算关系 VO= -2Vi1 + 3Vi2减法运算电路：1123213111113232)()()(i f i f i f i i O V R R V R R R R R R V R R R V R R R V V -++=++-+=3)()(32131=++R R R R R R f ，0,22211==⇒=R R R R R f f取Ω=Ω=Ω=Ω=K R K R K R K R f 100,0,20,10321实验电路如实验内容：1、反相输入比例运算电路（I ） 按图连接电路，其中电源电压为±15V ，R 1=10 kΩ, R F =100 kΩ, R L =100 kΩ, R P =10 kΩ//100 kΩAR1R F Rp=R F //R1R LVoVi+Vcc-Vcc输入端接地，用万用表测量并记录输出端电压值，此时测出失调电压0.016 V 分析：失调电压是直流电压，将会直接影响直流放大器的放大精度。

直流信号测量：Vi/V V O /V Avf测量值 理论值 -2 14.25 -7.125 -10 -0.5 4.98 -9.96 -10 0.5 -5.02 -10.04 -10 2-12.87-6.435-10实验结果分析：运算放大器的输出电压摆幅受器件特性的限制，当输入直流信号较大时，经过运放放大后的输出电压如果超过V OM ，则只能输出V OM 的值。

比例求和运算电路实验八 比例求和运算电路—、实验目的1、掌握用集成运算放大器组成比例、求和电路的特点及性能。

2、学会上述电路的测试和分析方法。

二、实验原理1、比例运算放大电路包括反相比例，同相比例运算电路，是其他各种运算电路的基础，我们在此把它们的公式列出：反相比例放大器 10R R V V A Fi f-==1R r if = 同相比例放大器 101R R V V A Fi f +== ()id Od r F A r +=1式中Od A 为开环电压放大倍数FR R R F +=11id r 为差模输入电阻当0=F R 或∞=1R 时，0=f A 这种电路称为电压跟随器2、求和电路的输出量反映多个模拟输入量相加的结果，用运算实现求和运算时，可以采用反相输入方式，也可以采用同相输入或双端输入的方式，下面列出他们的计算公式。

反相求和电路 22110i Fi F V R R V R R V •+•-=若 21i i V V = ，则 ()210i i FV V RR V +=双端输入求和电路⎪⎭⎫ ⎝⎛-'=∑∑21120i i F V R R V R R R R V 式中：F R R R //1=∑ 32//R R R ='∑三、实验仪器 l 、数字万用表 2、示波器 3、信号发生器4、集成运算放大电路模块四、预习要求1、计算表8-l 中的V 0和A f2、估算表8-3的理论值3、估算表8-4、表8-5中的理论值 4、计算表8-6中的V 0值5、计算表8-7中的V 0值五、实验内容1、电压跟随器实验电路如图8-l所示.图8-l电压跟随器按表8-l内容实验并测量记录。

Vi（V）-2 -0.5 0 0.5 0.98V（V）RL=∞RL= 5K1 4,962、反相比例放大器实验电路如图8-2所示。

图8-2反相比例放大器(l) 按表8-2内容实验并测量记录.直流输入电压Ui（mV）30 100 300 9803000输出电压U理论估算（mV）实测值（mV）10800误差(2) 按表8-3要求实验并测量记录.测试条件理论估算值实测值ΔURL开路，直流输入信号ΔUABUi由0变为800mVΔUR2ΔUR1ΔUOLUi=800mVRL由开路变为5K1(3) 测量图8-2电路的上限截止频率。

比例运算电路电压放大倍数计算一种常见的比例运算电路是差动放大器。

它由两个输入端口和一个输出端口组成。

差动放大器的输入端口将输入信号分为两路，并通过放大器放大后的两个信号相减，得到输出信号。

差动放大器的放大倍数可以通过调整放大器的增益来控制。

差动放大器的电压放大倍数可以通过两种参数来计算。

一种是共模增益，表示两个输入端口上的电压变化对应于输出端口上的电压变化。

另一种是差模增益，表示两个输入端口上的电压差对应于输出端口上的电压变化。

在计算电压放大倍数时，可以选择任意一种参数进行计算。

计算电压放大倍数的方法包括理论计算和实验测量。

理论计算通常基于电路的数学模型和电路分析的基本原理。

实验测量则通过实际的电路测试，利用仪器测量电路的输入输出电压，并计算其放大倍数。

差动放大器的共模增益和差模增益可以通过以下公式计算：共模增益：Avcm = Vo/Vcm差模增益：Avm = Vo/Vdm其中，Avcm表示共模增益，Vo表示输出电压，Vcm表示共模输入电压（即两个输入端口上的电压变化的平均值），Avm表示差模增益，Vdm 表示差模输入电压（即两个输入端口上的电压差）。

在进行电压放大倍数计算时，需要根据实际的电路参数和输入输出电压来计算。

具体计算步骤如下：1.确定电路的结构和元件参数。

根据电路图和元件数据表，确定电路中的电感、电容、电阻等参数。

2.根据电路参数和电路分析的基本原理，计算差动放大器的共模增益和差模增益。

3.根据输入输出电压，计算电压放大倍数。

根据输出电压和输入电压的比值，计算电压放大倍数。

4.使用仪器进行实验测量。

连接电路和仪器，测量电路的输入输出电压，并计算实际的电压放大倍数。

需要注意的是，不同类型的差动放大器有不同的电压放大倍数计算方法。

此外，电路中的元件参数、外部干扰、输入信号等因素也会影响电压放大倍数的计算结果。

总之，比例运算电路的电压放大倍数是根据电路的结构和参数计算得出的，并可以通过实验测量来验证。
