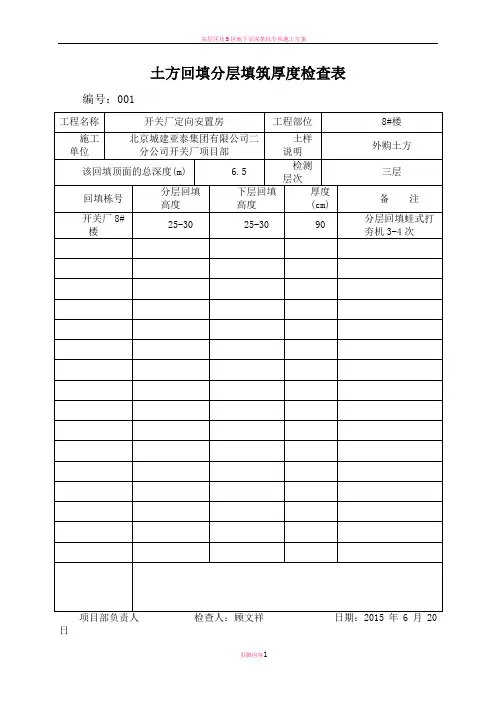

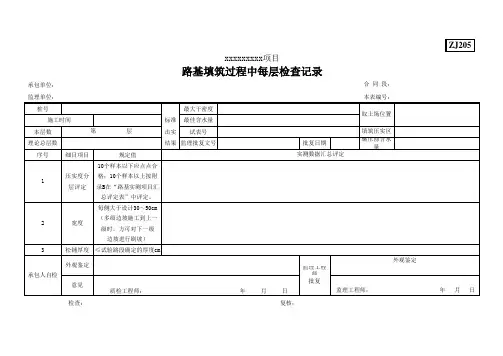

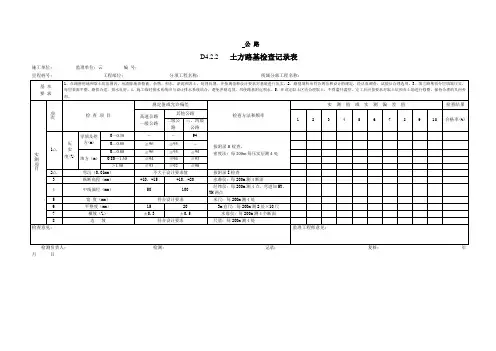

土方路基分层填筑厚度检查表
编号：
工序交验表
高程测量记录表
土方分层压实检验签证表

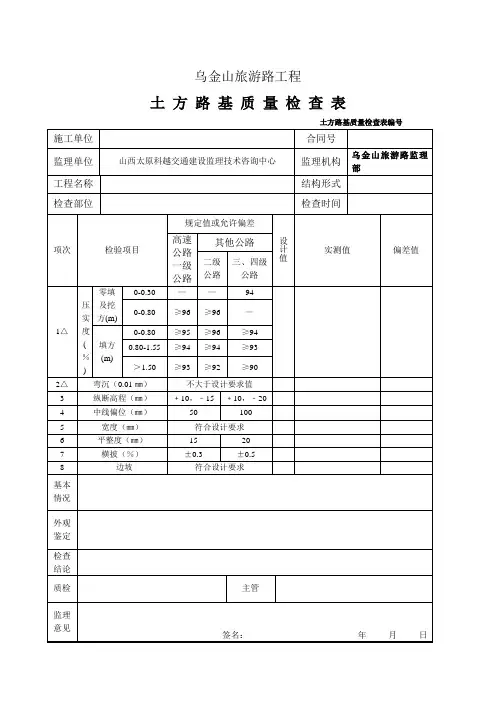

压实度检查记录
（灌砂法）

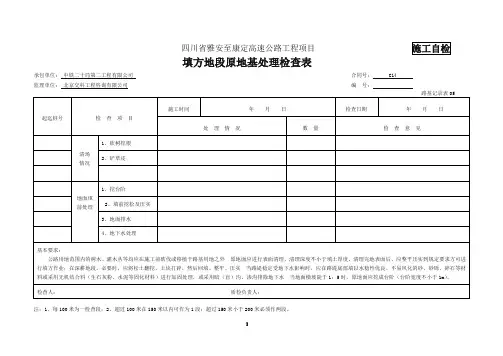

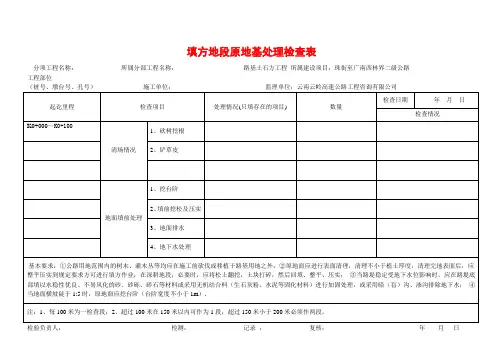

路基填筑施工质量的控制措施 为保障公路工程质量，防止路基出现下沉、变行开裂等质量通病的发生,满足高标准、高质量的要求,特制定以下质量控制措施: 路基填筑前的质量要求 １、路基原地面清表必须彻底，不得有草皮，腐植土、树根等，清表后必须平整，清表宽度必须路基坡脚桩1米以外， 压实度≥90% 经压实后原地面 2、路基填方材料应有一定的强度，填方材料最大最大粒径不超过１０厘米,经野外取土试验确定,路基填料最小强度和最大粒径应符合要求，严格控制路基填料粒径,严禁超粒径石块运到工地后再用人工解小,必须控制在料场。同时必须对路基填料进行颗粒分析、含水量、密实度、液限、塑限、承载比（CＢR）试验和击实试验及有机质含量和易容盐含量试验。选择路基填料，应选择水稳性好,干密度大,承载能力高的砾石土为宜，土质应均匀一致,不得混杂,保证路基各点密实度的均匀性。 3、路基原地面清表压实后，检测原地面的承载力试验，以检测地基承载力能否满足设计要求。 4、路基填筑前，按水平分层填筑方式进行分层,并计算其每层宽度及长度。 5、加强路基试验路段工作,通过试验路段确定填料的最
佳含水量，压路机具碾压遍数，最佳机械配套和施工组织。 6、做好临时排水设施。同时做好施工期间防水措施,当路基未完工但停止施工和路基虽已完工但未铺筑路面,在冬季停工期应用不透水塑料膜覆盖路基,膜上松铺30厘米砂砾压好。 路基填筑中质量控制 1、土方路堤应分层填筑，分层平整，分层压实。为保证路基边缘压实度,路基填方高度小于5米的路堤，路堤填土宽度每侧应宽于填层设计宽度30ｃm—５0cｍ以内，压实宽度不得小于设计宽度。对于填高度大于5米的路堤，路基每侧应加宽５0ｃm—１０0cｍ,压实宽度不得小于设计宽度。 2、填筑采用水平分层的填筑施工,(按已计算的水平分层数据),及按照横断面全宽以水平逐层向上填筑，并由最低处分层填起。 3、路基填筑分层的最大松铺厚度不宜超过３0ｃm,填筑至路床顶面最后一层的最小压实厚度，不应小于8ｃm。 4、土方机械施工时,应根据工地地形，路基横断面形状和土方调配图等，合理的规定机械运行路线，应有全面,详细的机械运作作业图据以施工。 ５、路基填筑洒水，应控制其含水量在最佳压实含水量±２％之内。严格控制路基压实度，路床听面以下０—８0cm 压实度不小于6９%，80—1５0cｍ压实度不小于95%,150cm
土方路基施工方案 一、工程概况： 本工程是农十二师西山—乌鲁木齐国家级开发区公路乌鲁木齐市国家级开发区十二师合作分区重要的出路口，服务于“西山工业园区”和“经济技术开发区与十二师合作区”，将为两个开发区物资人员流动创造快捷的通行条件，对促进区域优势资源开发和经济协调发展具有十分重要的意义。 二、施工方法： 1、施工流程： 路堤填筑施工按三阶段、四区段、八流程水平分层填筑。三阶段：准备阶段→施工阶段→检查签证阶段；四区段：填筑区→摊铺平整区→碾压区→检验区；八流程：施工准备→基底处理→分层填筑→摊铺整平→碾压夯实→检验签证→路面基成型→边坡整修。 2、工程进度计划： 3、主要施工工序及施工方法： 路堤工程开工前组织技术人员认真完成技术准备工作，主要包括全面熟悉施工设计图纸并进行核对；全面进行地质核查；交接桩及施工复测；测量、补桩、划线、复测导线点和水准控制点，并在施工范围内全面恢复中线。填料调查及试验；建设工地试验室；编制实施性施工组织设计及开工报告；进行技术培训等。 路基放样结束将填筑范围内表层的杂草、树根等杂物全部按设计要求清理干净，并挖好临时排水沟。并在填筑前按照设计和规范要求进行基底清理、平整和碾压作业，使基底土层的强度和密度大致设计标准。 基底按规定做出地面横坡，对不符合规定的原地面横坡要进行处理，使地面平顺无坑，以利于排水。 (3)试验段填筑 为指导路基填筑施工，掌握路基填筑施工的参数，保证路基工程达到优良，在正式施工前对不同填料、不同改良措施的路基进行工艺试验，确定填筑及改良工艺、技术参数及质量控制措施。选取典型的路基填筑地段进行路基试验段填筑施工，试验段长度应按不少于200m考虑，通过试验段确定本标段各种路基填料的填筑厚度、最佳含水量、碾压遍数及各类机具的合理配置等方案，结合设计、规范要求，以此指导本标段的路基填筑施工。 (4)基床以下路堤填筑工艺及方法 逐段实施路基放样，用白灰标定边界范围。路堤填筑前，先根据填土高度和试验确定的分层厚度、压实机械及技术参数等，计算出分层数、松铺厚度及碾压遍数，现场绘出分层施工图，以便控制填土厚度，科学安排施工进度，合理调配施工机械。 按照试验段取得的施工参数、施工机械组合及碾压工艺等按“三阶段、四区段、八流程”的方法进行路基填筑施工。施工按填筑分层和作业区分段的方式，进行横断面全宽、纵向分层填筑。推土机配合装载机或挖掘机装料，自卸汽车运输，采用推土机配合平地机摊铺平整，振动压路机压实。 1)一般填料路基填筑方法 一般路基填筑施工工艺流程见图1-1
DK1323+166.35~+607段路基填筑有关要求 1、根据设计要求，本段路基内挖方余土为含角砾砂粘土，即可作为填料。 2、路基应分层填筑并压实到规定的密实度： 分层厚度以压实后不大于40cm、每层碾压遍数以压实度达到下表 要求为准，一般不少于4～6遍。 3,应采取排水疏干,松土晾干,或其他措施。当含水量过低时,应洒水湿润,也可挖弃表土,取用含水量适当的底层土。含水量偏离最佳含水量限值为＋2％～-3%。 4、路堤施工应及时作好防排水： ①、基底、坡脚、填面均不得积水。 ②、傍山修筑路堤时，应防止水渗入路堤结构各部。 ③、在多雨地区或雨季施工时，应使地表水不流入细粒土和粉砂、粘砂取土 坑、场内；并应将坑、场内局部积水随时排除。 5、填筑路堤应符合下列要求： ①、施工前，地基必须进行复查核对及处理，并随即填筑。发现地基范围内 有泉眼、坑穴或局部松软等，应慎重处理，不得随意填塞。 ②、填料的挖、装、运、铺及压实应连续进行。在作业过程中：对细粒土和 粉砂、粘砂填料，应避免其含水量的不利变化；对粗粒土和软块石，应防止产生颗粒的分解、沉积和离析。
③、不同种类的填料不得混杂填筑。渗水土填在非水土上时，非渗水土面应 作成向两侧倾斜1％～4%的横向排水坡。 ④、铺土应整平厚度均匀，层面无显著的局部凸凹。 ⑤、压实层面应碾或夯压大致平整，局部凸凹差不大于30㎜。 ⑥、压实密度及其均匀性应经检验符合要求后方可在其上继续填筑。 ⑦、在完工的路堤结构顶面上，除压实、平整和运铺底碴的机械外不应行驶 其他大型机械和车辆。 6、基床表层填料中不得含有粒径大于15㎝的石块，基床每一压实层的全宽必 须使用同一种且条件相同的填料。 7、路基的填筑与压实均应纵向分层进行，严禁倾填施工，对原地面坡度大于0.1 或与线路斜交的陡坎锐角处要将其挖台阶后方可进行填筑压实，对耕土或松土作原地面，应将地面农作物等清除并翻挖0.2m并夯压到密实度要求. 8、砾石类土,碎石类土和块石类混合料,现场鉴定时应达到以锹锄挖动困难,用 撬棍方能使之松动的密实状态。 9、严禁在中雨或连绵雨天填筑非渗水土的路堤各部填层。雨季施工的每一压实 层面均应作成2％～3％的横坡排水。路堤边坡应随时保持平整，不留凹坑，收工前，必须将铺填的松土压实完毕。雨季施工，不宜全面铺开。 10、低温（气温在0度以下且连续15天）施工应采取下列措施： ①、施工地段的积雪，只应在临动工前清除。 ②、应随挖、随运、随填、随压实。已铺土层未压实前，不得中断施工。应 保证开挖、运填的周转时间小于土的冻结时间。 ③、对取土场、路堑和路堤的外露土层用松土或草袋覆盖。 ④、分层填筑铺土厚度应按一般规定减薄20～25％，并不得铺成斜层。 ⑤、施工中遇大雪或其他原因不得不中途停工时，应整平填层及边坡面并 加掩盖；继续施工前，应将表面冰雪清除。 施工的路基面及边坡修整工作宜在解冻后进行。
山东省龙口至青岛公路莱西（沈海高速）至城阳段土建工程 施工技术方案报审表 承包单位：龙建路桥股份有限公司合同号：9
龙口—青岛公路莱西（沈海高速）至城阳段土建九标段（K129+750～K140+150） 路基土石方工程 施工方案 编制： 复核： 审核： 龙建路桥股份有限公司 龙青高速公路土建九标段项目经理部 2012年5月
目录 第一章总则 ---------------------------------------------------------------------- 1 第二章编制说明 ------------------------------------------------------------------- 1 2.1编制依据 ------------------------------------------------------------------------- 1 2.2编制原则 ------------------------------------------------------------------------- 2 第三章工程概况 ------------------------------------------------------------------- 2 第四章总体目标 ------------------------------------------------------------------- 2 4.1质量目标 ------------------------------------------------------------------------- 2 4.2施工进度计划目标 ------------------------------------------------------------- 3 4.3职业健康安全目标 ------------------------------------------------------------- 3 4.4文明施工目标 ------------------------------------------------------------------- 3 4.5环境保护目标 ------------------------------------------------------------------- 3 第五章施工组织总体布置与规划及施工准备 ------------------------------- 3 5.1施工组织机构 ------------------------------------------------------------------- 3 5.2施工队伍准备 ------------------------------------------------------------------- 4 第六章施工进度安排及人员、设备投入 ------------------------------------- 4 6.1施工指导思想 ------------------------------------------------------------------- 4 6.2总工期及阶段工期目标 ------------------------------------------------------- 5 6.3劳动力投入 ---------------------------------------------------------------------- 5 6.4主要施工机械设备配备投入 ------------------------------------------------- 6 第七章路基挖方 ------------------------------------------------------------------- 7 7.1场地清理 ------------------------------------------------------------------------- 7 7.2施工前的复查和试验 ---------------------------------------------------------- 7 7.3开挖前路堑的排水设施 ------------------------------------------------------- 8 7.4路基土方开挖 ------------------------------------------------------------------- 8 第八章路基填方 ------------------------------------------------------------------10 8.1土方路基填筑 ------------------------------------------------------------------10 8.2路基填筑施工工艺框图 ------------------------------------------------------13 8.3结构物台背回填 ----------------------------------------------------------------16 8.4路基修整 ------------------------------------------------------------------------16 第九章保证措施 ------------------------------------------------------------------17 9.1工期保证措施 ------------------------------------------------------------------17 9.2质量保证措施 ------------------------------------------------------------------18 9.3安全保证措施 ------------------------------------------------------------------19 9.4环境保护措施 ------------------------------------------------------------------20 9.5廉政及支付保障措施 ---------------------------------------------------------21
补充：方格网法计算土方工程量 在进行土方工程量计算之前，将绘有等高线的现场地形图，分为若干数量的方格（或根据测绘的方格网图），然后按设计高程和自然高程，求出挖填高程，进行土方量的计算。适用于地形平缓或台阶宽度较大的地段采用。 其计算步骤为： 1、方格的划分 常用的方法是在1/500的地形图上，以20×20或40×40m划分成若干个方格，将设计标高和地面标高分别标在方格点的右上角和右下角，将自然地面标高与设计地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角，挖方为（+）填方为(-)。 2、计算零点位置： 在一个方格网内同时有填方或挖方时，要先算出方格边的零点位置，并标注于方格网上，连按零点就得零线，它是填方区与挖方区的分界线。 零点的位置按下式计算： 式中、—角点至零点的距离（m） 、—相邻两角点的施工高度（m）均用绝对值 —方格网的边长（m） 在实际工作中，为省略计算，常采用图解法直接求出零点。 方法是用尺在各角上标出相应比例，用尺相连，与方格相交点即为零点位置。 3、计算土方工程量 按方格网底面积图形和表7-10所列公式计算每个方格法内的挖方或填方量或用查表法计算。 4、计算土方总量 将挖方区（或填方区）所有方格计算土方量汇总，即得到该场地挖方和填方的总土方量。 例：某建筑场地方格网的一部分如图所示，方格边长为20×20m，试用公式法计算挖填土方总量。 解： （1）划分方格网 计算方格各点的施工高度 （2）计算零点位置： 从图7-3（b）中知，8~13，9~14，14~15三条方格边两端的施工高度符号不同，说明在
此方格边上有零点存在。 8-13线 9-14线 14-15线 将各零点标于图上，并将零点线连接起来。 （3）计算土方量 方格I：底面为两个三角形 三角形127：: 三角形167： 方格Ⅱ Ⅲ Ⅳ Ⅴ底面为正方形： 方格V，底面为一个三角形，一个梯形： 三角形： 梯形： 方格网Ⅶ：底面为两个梯形 方格网Ⅷ：底面为三角形和五边形 （4）土方量汇总： 如果地形起伏变化较大地区，或者挖填深度较大又不规则的地区采用横断面法，计算较为方便。
路基土方填筑施工方案 一、编制依据 1、《公路路基施工技术规范》；（JTJ033-95） 2、《公路工程质量检验评定标准》（JTJ71-2005） 二、施工方案 1、土方填料，对每一取土场做路基填料强度（CBR）试验，对不符合规范和设计规定强度的填料不允许用于路基填筑； 2、非适用材料：指在通常情况下，不能被压实或不能被形成稳定填方的材料，其中包括： ⑴沼泽土、淤泥、泥炭、生活垃圾建筑垃圾。 ⑵含有树根和易腐朽物质的土。 ⑶有机质含量大于5%的土。 ⑷液限(ωL)大于50%，塑性指数I p大于10的土。 3、路基施工前，路基范围内的所有植物、根系、有机杂质及腐植土必须进行清理及掘除。然后按压实度≥90%（在93、94区填高范围内，按相应区域压实度控制）的要求进行填前碾压。 4、始终保持场地的良好排水状态，防止雨水冲刷路基和浸泡地基，雨季填筑路堤时，应随挖、随运、随铺、随压，并在雨前和收工前将铺散的土压实。 路堤施工： 1、每段路堤填筑采用水平分层填筑施工，即按照横断面全宽分成水平层次，逐层向上填筑。如原地面不平，从最低处分层填起。在
进行路基填筑施工前，应对基底作好填前压实，保证压实度≥90%，路基填筑时，分层填筑，分层压实，并保证每层填料松铺厚度不超过30cm，填筑至路基顶面最后一层不应小于精加工最小压实厚度15cm。上土时填筑厚度控制在20cm范围内，并依据试验段成果进行控制。填筑前要放出边桩，确定填土宽度。为保证路基边部压实，路基填筑时每侧加宽50cm。 2.每层填筑前应用石灰画格子，每车土倒一个方格。挂线施工：土方施工中，中心线、边线、开挖线、边坡线、横线等要以木桩或钢筋按标准位置定线、挂线. 3、每层填土从低侧向高侧碾压，边部要多压两遍。碾压时先轻后重，先静压后振压，按初压、复压、终压三个阶段进行，压实度按规范要求控制。压实机械组合按试验路段确定的机械组合方式进行。 4、土的实际含水量在最佳含水量的±2范围内，方可进行碾压，碾压时压路机宜采用高频低幅档，速度不宜过快，速度不大于4km/h。 5、每层压实后人工将边坡修整，使边坡大致成形，线型顺畅。只有当上层填土经监理工程师检验合格后才能填筑下一层。 6、每个段落填土都须首先考虑纵坡的调整，务必在进入路床（压实度96%）范围内，纵坡与设计纵坡相适应。 7、不同性质的土质填筑路堤时，按不同类别的土质分层填筑，同种填料层总厚度不小于500mm。土方路堤填筑至路床顶面最后一层的压实厚度不应小于100mm。 8、填土路堤分几个作业段施工时，两个相邻段交接处不在同一时
、读识方格网图 方格网图由设计单位（一般在1: 500的地形图上）将场地划分为边长 a=10?40m 的若干 方格,与测量的纵横坐标相对应 ，在各方格角点规定的位置上标注角点的自然地面标高 （H ）和设 计 标高（Hn ）,如图1-3所示. Λ=3‰ 二、场地平整土方计算 考虑的因素： ① 满足生产工艺和运输的要求； ② 尽量利用地形，减少挖填方数量； ③ 争取在场区内挖填平衡，降低运输费； ④ 有一定泄水坡度，满足排水要求 ⑤ 场地设计标高一般在设计文件上规定，如无规定: 4? 65 I +0 39 *0 02 3 -0 19 4 -0.5Λ 5 45 67 4j?> 43,94 43 73 44 U 鼻射 JJeo ÷ I BfiJD \ .-17 ?0 -117 00 -270 OO +25 90 \ 6 7 *0 30 \ < <0 *0 40 10 42 9 J J3 S9 4155 43.65 43 7b √1 71 44 |7 43 77 44 67 +263 00 *∣42 7∣ UQ 2i ? H56O? Il +097 12 +0 71 ? 044 +0.C6 S V 15 42.53 55 42 90 43 61 4?23 抽67 4? €7 4J 7? 44 17 +0 30 ?i1标扁 图1-3 方格网法计算土方工程量图
A.小型场地一一挖填平衡法; B.大型场地一一最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。 1、初步标咼（按挖填平衡），也就是设计标咼。如果已知设计标咼， 1.2步可跳过 场地初步标高： H0=( ∑H1+2∑H2+3∑H3+4∑H4)∕(4*M) H1--一个方格所仅有角点的标高; H2、H3、H4-—分别为两个、三个、四个方格共用角点的标高 M——方格个数. 2、地设计标高的调整 按泄水坡度、土的可松性、就近借弃土等调整 按泄水坡度调整各角点设计标高： ①单向排水时，各方格角点设计标高为：Hn = H0 ± Li ②双向排水时，各方格角点设计标高为：Hn = H0 ± LX ix ± L yi y 3. 计算场地各个角点的施工高度 施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算： 式中hn------角点施工高度即填挖高度（以“+”为填，“-”为挖），m n------ 方格的角点编号（自然数列1，2，3,???, n）. Hr------ 角点设计高程， H----- 角点原地面高程. 4. 计算“零点”位置，确定零线 方格边线一端施工高程为“ +” ,若另一端为“-”，则沿其边线必然有一不挖不填的点,
路基土石方回填施工工艺标准 1、总则 1.1、本回填施工工艺适用于重庆地区公路工程、市政工程道路路基土石方回填施工。 1.2、施工过程应遵守土石方施工操作规程及国家、部委或重庆市有关的安全、环保相关规定。 1.3、本施工工艺标准编写依据《公路路基施工技术规范》(JTGF10-2006）、《公路工程质量检验评定标准》（JTGF80/1-2004）和《城市道路工程施工与质量验收规范》CJJ1-2008。 2、施工准备 2.1、开工前技术准备 2.1.1、根据业主方提供的设计施工图，全面理解设计要求和设计交底，进行现场调查和核对； 2.1.2、开工前建立质量、安全、环保管理体系，质量检测体系，对各岗位人员进行培训，以及质量、安全的交底，形成书面文字。 2.1.3、根据业主提供的导线点进行复测，确保资料无误。原有导线点不能满足施工需要时，应增设满足精度要求的附合导线点。原有水准控制点不能满足施工需要时，在路基回填路段增设满足精度要求的临时水准点2.2、人员准备:根据本工程实际情况，配备足够的技术员、施工员、测量员、试验员、安全员、机械操作工、机械指挥工、后勤人员等。 2.3、机械设备及试验仪器设备准备
机械设备一览表 试验仪器设备一览表
2.4、施工安全准备工作 2.4.1、开工前，作好各项指路标识，防止车辆或行人误入施工区域。2.4.2、现场设置醒目安全标识标牌。 2.4.3、在临边位置设置防护或安全警示标识。 3、施工工艺流程及操作方法 3.1、路基土石方回填施工工艺流程 3.2、测量放线 3.2.1、复核测量：施工前根据设计和监理的交底及交桩成果，先进行测量控制桩点的复核，并将复核成果报监理工程师确认。 3.2.2、建立测量控制网：根据复核确认的测量成果，用全站仪对路基回填施工段进行控制测量，建立测量控制网。测量控制网应能覆盖整个施工场区。 3.2.3、根据原地貘高程及路堤边坡收坡系数，放出路堤填筑的坡脚边线，洒上白灰线，便于清理地表。 3.3、路基清表及路基处理 3.3.1、如填方区内有水塘、水田时，先用水泵将水抽干或挖沟排水，并进行晾晒。设计若要求挖除淤泥时，应将淤泥清除干净；若设计要求用片块石或爆破石渣进行挤淤处理时应按要求处理并压实,处理后的地基承载力达到设计要求。
1、土方路堤填筑要求 性质不同的填料，应水平分层、分段填筑、分层压实 同一水平层路基的全宽应采用同一种填料，不得混合填筑 每种填料的填筑层压实后的连续厚度不宜小于500毫米 填筑路床顶最后一层时，压实后的厚度应不小于100毫米 2潮湿或冻融敏感性小的填料应填筑在路基上层，强度较小的填料应填筑在下层 3在有地下水的路段或临水路基范围内，应填筑透水性好的填料 4在透水性不好的压实层上填筑透水性较好的填料前，应在其表面设2%--4%的双向哼坡，并采取相应的防水措施。但是不能在所填筑的路堤边坡上覆盖透水性不好的填料 5填料的松铺厚度应通过实验确定 6填筑层压实后的宽度不得小于设计宽度 7路堤填筑时，应从最低处起分层填筑，逐层压实；当原地面纵坡大于12%或横坡陡于1:5时，应按设计要求挖台阶，或设置坡度向内并大于4%、或宽度大于2m的台阶 8几个作业段施工时，接头部位不能交替填筑，则先填路段，应按1:1坡度分层留台阶； 如能交替填筑，则应分层相互交替搭接，搭接长度不小于2m 9填筑方法：分层填筑法竖向填筑法混合填筑法 10分层填筑法可分为水平分层填筑法纵向分层填筑法 11水平分层填筑法填筑时按照横断面全宽分成水平层次，逐逐层向上填筑。是路基填筑的常用方法 12纵向分层填筑法依路线纵坡方向分层，逐层向坡向填筑。宜用于用推土机从路堑取土填筑距离较短的路堤 13竖向填筑法仅用于无法自下而上填筑的深谷、陡坡、断岩、泥沼等机械无法进场的路堤 14混合填筑法下层竖向填筑而上层用水平分层填筑适用于因地形限制或填筑堤身较高，不宜采用水平分层法或竖向填筑法自始至终进行填筑的情况。一般沿线路分段进行，每段距离以20-40m为宜，多在地势平坦，或两侧有可利用的山地土场的场合采用。 15填石路基填筑要求路堤施工前，应先修筑实验路段，确定满足各种参数 16路床施工前，应先修筑试验路段，确定能达到最大压实干密度的松铺厚度、压实机械型号及组合、压实速度及压实遍数、沉降差等参数 17
路基土石方开挖及回填施工方案 凯里经济开发区翁义村路（四号中路），为了加快我标段施工进度，使工程达到更高质量要求，我项目部结合《技术规范》与实际情况特写此方案。 一．路基工程简况： 本工段路基土石方挖方102715m3，填方20984 m3。路基施工采用“信息化施工”，即保证施工信息的流通顺畅，使试验数据有效的完成信息传递、反馈和调节作用，并使整个施工趋于最优。运用现代“信息化施工”的观念和方法，即通过施工前和施工中的试验量测数据进行分析，作为指导施工设计、土石方调配、施工机械配置及工艺参数确定的依据，并反复循环作用，最终使整个施工系统达到最佳状态。 二．施工方法与质量控制： 1．施工队通过试验路的施工，总结施工工艺，指导规模生产。分项工程实行现场标示管理，标示牌上注明分项工程作业内容，简要工艺和质量要求，质量负责人等。 2．若在施工期间发现需拆迁的结构物或地下管线应及时探明具体位置和现状，查明设施的产权管理部门，同时报告监理工程师批示办理。 3．如果由于施工队采取措施不利，施工造成上述建筑物或设施遭到影响或损坏，由施工队负责修复赔偿。 三．环境保护 1．在施工过程中应采取有效措施，预防和消除因施工造成的环境污染，对
工程范围外的土及植被应注意保护，并应保证业主避免由于污染而承担的索赔或罚款。 2．施工期间加强环保意识，保持工地清洁，控制扬尘、杜绝撒漏材料，保护农田排灌系统。 四．安全保护措施 1．在工程施工期间，施工队应在现场设一名专职安全员，该专职安全员经过培训具有担任安全工作的资格，且熟悉所施工的工作类型，其工作包括制定健康保护与事故预防措施和个人检查，查看所有安全规则与条例的实施情况，驻地管理人员一律佩证上岗。 2．安全标志：施工队应在本工程现场周围配备、架立并维修必要的标志牌，以为其雇员和公众提供方便和安全。 3．标志牌应包括：a、警告与危险标志。b、安全与控制标志。C、指路标志与桩位的道路标志。 4．事故报告，无论何时一旦发现危害安全、工程进度和工程质量事故时，立即采取抢救措施，并暂停有关项目的施工。 五．路基土石方施工技术要求 1．防排水 （1）在路基施工期间，为防止工程和附近农田、建筑物及其他设施受冲刷和造成淤积，应修建临时排水设施以保持施工场地处于良好的排水状态。 （2）临时排水设施应与永久性排水设施相结合。施工场地流水不得排入农田、耕地或污染自然水源，也不应引起淤积、阻塞和冲刷。 （3）施工时无论挖方或填方，均应作到施工层表面不积水。因此，各施工
路堤填筑施工方案
1.土方路堤填筑 施工前，应做好土石方的调配方案。取土场应根据设计要求和施工地段总的土石方调配计划，并结合路基排水和当地土地利用、环保规划进行布置，不得任意挖取。 路堤填筑采取机械化施工作业，施工过程中做好设备的选型配套及各环节的配合工作，组织好土石方运输，使挖装、运输、摊铺、碾压各工序的作业连续、紧凑和互不干扰。 每层填筑须按规定的方法和频度进行检测，达到要求后，方可进行下一层的填筑施工。采取必要的路基加固措施控制工后沉降，同时根据各种土类压实试验所取得参数，设置填层厚度控制杆，严格控制碾压厚度和填土速率，加强碾压以确保施工质量。 2.施工准备 路堤工程开工前组织技术人员认真完成技术准备工作，主要包括全面熟悉施工设计图并进行核对；全面进行地质核查；施工复测；测量、划线、复测导线点和水准控制点，并在施工范围内全面恢复中线；填料调查及试验；编制实施性施工组织设计及开工报告；进行技术培训等，同时施工队完成现场各项准备工作，主要包括修建进场便道、设置排水系统等。 3.清基及地表处理 路基放样结束后，按照设计和规范要求进行清基及地表处理。先将路基填筑范围内的树木进行砍伐清理，将原地面表层的杂草、树根等杂物全部清理干净，并挖好临时排水沟。对于基底为耕地或松土地段，则根据具体情况将土翻松主、打碎，进行分层碾压，将挖除的腐质土用自卸汽彻运至业主指定的地点堆放。当原地面坡度为1：5～1：2.6时，采用人工配合推土机开挖台阶，台阶宽度不小于2m。对于部分沟渠地段的淤泥和耕植土，按规范和设计图纸要求将其清除，然后按该部位的地基处理的方法进行处理。 4.路基填筑方法及工艺 路基填筑施工工艺流程见图3-7-1。
方格网法土方计算 方格网计算步骤及方法 、—— ——
2. 常用方格网计算公式
注：1）a ——方格网的边长,m ； b 、 c ——零点到一角的边长,m ； h 1,h 2,h 3,h 4——方格网四角点的施工高程,m ，用绝对值代入； Σh ——填方或挖方施工高程的总和 ,m ，用绝对值代入； ——挖方或填方体积,m 。
2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。 方格网法。将场地划分为边长10—40m的正方形方格网，通常以20m居多。再将场地设计标高和自然地面标高分别标注在方格角上，场地设计标高与自然地面标高的差值即为各角点的施工高度（挖或填），习惯以“+”号表示填方，“－”表示挖方。将施工高度标注于角点上，然后分别计算每一方格地填挖土方量，并算出场地边坡的土方量。将挖方区（或填方区）所有方格计算的土方量和边坡土方量汇总，即得场地挖方量和填方量的总土方量。 为了解整个场地的挖填区域分布状态，计算前应先确定“零线”的位置。零线即挖方区与填方区的分界线，在该线上的施工高度为零。零线的确定方法是：在相邻角点施工高度为一挖一填的方格边线上，用插入法求出零点的位置，将各相邻的零点连接起来即为零线。零线确定后，便可进行土方量计算。方格中土方时的计算有两种方法，即四角棱柱体和三角棱柱体法。 ①四角棱柱的体积计算方法。方格四个角点全部为填或全部为挖，其挖方或填方体积为： V=a2（h 1+h 2 +h 3 +h 4 ）/4 式中：h 1、h 2 、h 3 、h 4 —方格四然点挖或填的施工高度，均取绝对值，m； a—方格边长。 方格四个角点中，部分是挖方、部分是填方时，其挖方或填方体积分别为： V 1、2=a2/4×[h 1 2/（h 1 +h 4 ）+h 2 2/（h 2 +h 3 ）] V 3、4=a2/4×[h 3 2/（h 2 +h 3 ）+h 4 2/（h 1 +h 4 ）] 方格中三个角点为挖方（或填方）另一角点为填方时（或挖方）时，其填方部分的土方量为： V 4=a2h 4 3/6（h 1 +h 4 ）(h 3 +h 4 ） 其挖方部分土方量为: V 1、2、3=a2（2h 1 +h 2 +2h 3 -h 4 ）/6+V 4 ②三角棱柱体的体积计算方法。计算时先顺地形等高线将各个方格划分成三角形， 每个三角形三个角点的填挖施工高度用h 1、h 2 、h 3 表示。当三角形三个角点全部为挖或全部
路基填筑施工方法与技术措施 为保证质量，路基填筑采用“三阶段、四区段、八流程”的作业程序组织施工；三阶段是：施工准备阶段→施工阶段→竣工验收阶段；四区段是：填筑区段、整平区段、碾压区段、检验区段。八流程是：施工准备→基底处理→分层填筑→摊铺整平→洒水或晾晒→机械碾压→检验签证→表面整修。 施工准备 测量放线：施工前设置平面和高程控制基点，对线路中线及水准基点进行复测，复测资料核对无误后，施放线路中线桩和路基边桩。 地质调查核实：施工前搜集详细的工程地质、水文地质资料；在掌握原有地质资料的基础上，做必要的补充勘探。 设置排水系统：根据设计图纸尺寸放出路基坡脚、边沟位置，并结合施工现场实际情况，修建临时排水工程，临时排水系统与现有排水系统连接顺畅。
基底清理测量放样填土前基底碾压 基底检查 分层填筑推土机摊平平地机整平测量下层填土中线及边线 检查摊铺厚度 填料的选择与试验 机械碾压 检测 检查签证表面整修合格 不合格 填筑下一层土 直至设计标高 路基成型 特殊路基地基处理 图路基填筑施工工艺流程图
填料的选择与试验 填方路基选用级配良好的粗粒土作为调料，路床填料优先选用砾类土、砂类土，用不同的填料填筑路基时，分层填筑，每一水平层采用同类填料。 对于满足路基填料要求的挖方土，纵向调用填筑路基；对于需要借方填筑的路段，在取土场取土。路基填筑前对挖方段利用填料、取土场的土样进行试验，确定填料的种类、含水量等指标，符合规范要求后用于路基填筑。本标段共设置4处取弃弃土场，取土前清理出取土场内表土，集中堆放。取土场开挖坡面结合周围自然环境削成缓坡或取平。取土后将场地清理整平，将表土返回，将取土场绿化或恢复耕种。 修筑试验段 路基填筑前用路基填料铺筑试验段，进行填筑压实试验，以积累路基填方施工的工艺参数。试验路段进行到使该种填料达到规定的压实度为止，工艺参数内容有：压实机械的型号及最佳组合方式；碾压遍数及碾压速度、工序；每层材料的松铺厚度、材料的含水量；选定合理的压实度和压实遍数；核定土方量变化率，松铺系数。 基底处理 路基填筑前清除地基表层土，并进行填前碾压，要求压实度（重型）不小于90%，清除表层土厚度：耕地20cm、水田30cm、林地及草地按调查厚度。 对地质条件较好的水田区，采用清表后直接填筑60～80cm砾料。 对地势低洼，地表潮湿的填方路段，当清表后填前碾压达不到要求时（压实度≥90%），地表采取掺加石灰或换填砾料进行处理，处理厚度一般为30～80cm。 清除的表层土单独集中存放，用于防护、绿化和复垦。 土方填筑 分层填筑：路堤每20m设一组标高点，填筑虚铺厚度不超过30cm，一般路基填土宽度每侧超过路基设计宽度30cm，以方便机械压实作业，路基压实宽度
普通填料路基填筑施工工艺标准 一、施工前准备工作 （一）熟悉设计文件和规范、规则，复核设计图纸。 （二）勘察现场，复测导线点和水准控制点，恢复中桩，完成征地拆迁工作。 （三）确定填料压实控制标准。 （四）修建临时便道和临时排水设施，组织人员机械上场。 （五）在监理工程师的指导下，对各类适用填料在施工现场进行压实试验，通过土工试验和现场工艺试验，确定适于路基填筑的材料，选择合适的碾压机械，确定不同填料松铺厚度、最佳含水量、静压及振动碾压遍数、碾压速度等，从而确定一套合理的路堤填筑施工工艺参数。 二、填筑 1、路堤填土不含以下非适用材料。 （1）沼泽土、淤泥、泥炭、冻土、生活垃圾、建筑垃圾。 （2）含有树根和易腐朽物质的土。 （3）有机质含量大于5%的土。 （4）液限大于50%，塑性指数大于26的土。 2、填方作业分层平行摊铺，每层摊铺厚度根据现场压实试验选定并由监理工程师批准。最大松铺厚度不大于30cm，最小松铺厚度不小于10cm。不同土质的填料应分层填筑，且同一类土质总层数厚度不小于50cm。 3、填筑时均匀地把填料摊铺在路堤的整个宽度上，采用推土机和平地机摊铺，大致找平，以保证路堤的均匀压实。 4、当含水量超出最佳含水量±2%范围时，填土要进行翻晒或洒水，在填筑路堤下层时，每层顶面应整平作成4%横坡。路堤每层铺设宽度每侧至少超过设计宽度50cm，以保证修整路基边坡后边缘有足够的压实度。山坡填筑路堤在确定与工程地质吻合后，由最低一层台阶填起并分层压实，所有台阶填完后，上部即可按一般填土进行。
5、填土路基采用激振力不小于25t振动压路机压实，压实方法按现场试验段取得的成果进行。路基密实度检测采用灌砂法检查，经监理工程师现场检验合格签证后，方可进行下一层填筑。
目录 一、工程概况 (1) 二、编制依据、试验标准及目的 (2) 三、工期安排 (3) 四、施工布置 (3) 五、资源配置 (3) 六、施工准备工作 (4) 七、路基首件主要施工方法及施工工艺 (5) 八、质量通病防治措施 (9) 九、质量安全保证措施 (11) 十、文明施工、环保保证措施 (13)
96区土方路基首件工程 施工方案 一、工程概况 本标段为北段工程第SG05标段，起讫桩号为K10+705.5～K14+700，路线（主线）全长3.994km，挖土方44.69万m3(主要量为隧道），填土方179.1万m3。 本项目设计借方源为（取土坑K0+000），远运利用为隧道弃方。根据施工进度 立面图
二、编制依据、试验标准及目的 1、编制依据 ⑴、《公路工程质量检验评定标准》（JTG F80/1—2004）； ⑵、《公路路基施工技术规范》（JTG F10—2006）； ⑶、《公路工程施工安全技术规范》（JTGF90—2015）； ⑷、《广东省高速公路建设标准化管理指南（试行）》； ⑸、《广东省高速公路工程施工安全标准化指南》； ⑹、合同文件及设计图纸等； ⑺、建设单位《项目管理手册》； ⑻、施工企业的生产能力、机具设备状况、技术水平及类似工程施工经验等。 2、试验标准 土方路基各层压实度标准表1 3、路基试验的目的 目的是在给定机械组合的情况下取得相关数据，以此指导大面积的施工，检验施工机械组合，根据压实机械情况及施工技术规范准许情况下的压实厚度、松铺系数、土的最佳含水量允许偏差、达到设计要求压实度的碾压遍数等数据。找出达到压实标准的最经济碾压遍数。确切地说，就是寻求松铺系数与碾压遍数之比的极大值。 经试验获取压实机械组合、松铺系数、碾压遍数、碾压速度、最佳含水量的允许偏差、压实度等指标，并将上述资料整理上报，经监理工程师批准后，作为以后填土路基施工的经验资料，以指导本工程的路基填方施工。
一、读识方格网图 方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40米的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示. 图1-3 方格网法计算土方工程量图 二、场地平整土方计算 考虑的因素： ① 满足生产工艺和运输的要求; ② 尽量利用地形,减少挖填方数量; ③争取在场区内挖填平衡,降低运输费; ④有一定泄水坡度 ,满足排水要求. ⑤场地设计标高一般在设计文件上规定,如无规定：
A.小型场地――挖填平衡法; B.大型场地――最佳平面设计法(用最小二乘法,使挖填平衡且总土方量最小 ). 1、初步标高(按挖填平衡),也就是设计标高.如果已知设计标高,1.2步可跳过. 场地初步标高： H0=(∑H1+2∑H2+3∑H3+4∑H4)/4米 H1－－一个方格所仅有角点的标高; H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高. 米——方格个数. 2、地设计标高的调整 按泄水坡度、土的可松性、就近借弃土等调整. 按泄水坡度调整各角点设计标高： ①单向排水时,各方格角点设计标高为: Hn = H0 ±Li ②双向排水时,各方格角点设计标高为：Hn = H0± Lx ix± L yi y 3.计算场地各个角点的施工高度 施工高度为角点设计地面标高与自然地面标高之差,是以角点设计标高为基准的挖方或填方的施工高度 .各方格角点的施工高度按下式计算： 式中hn------角点施工高度即填挖高度 (以“+”为填,“-”为挖),米; n------方格的角点编号(自然数列1,2,3,…,n). Hn------角点设计高程, H------角点原地面高程. 4.计算“零点”位置,确定零线 方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点,即“零点”(如图1-4所示).
路基回填土施工保证回填土的厚度的控制及质量控制措施 ⑴超厚回填 路基土回填压实质量通病为不按规范规定的虚铺厚度回填，严重者，用推土机一次将沟槽填平。结果不能将所铺层厚内的松土全部压实达到要求的密实度；若是路面将造成路基和路面结构沉陷；若是管道其胸腔部位便达不到要求的密实度，使胸腔部位的土压力小于管顶土压力和地面荷载，可能造成管体上部破裂，无筋管还可能被压扁。 预防措施：严格执行路基土分层回填压实的规范要求。要向操作者做好技术交底，使路基填方及沟槽回填土的虚铺厚度不超过规范规定。 ⑵倾斜堰压 由于在填筑段内未将底层整平，即进行填筑，或在沟槽填筑高度不一，使填筑段内随高随低，碾轮爬坡碾压。结果使碾轮压实重力产生分力损失，在纵坡上使碾轮轮重不能发挥最大的压实功能，坡度越大损失的压实功能越大。 预防措施：在路基总宽度内，应采用水平分层方法填筑。路基路面的横坡或纵坡陡于1：5时应作成台阶。回填沟槽分段填土时，应分层倒退留出台阶。台阶高度等于压实厚度，台阶宽不小于l米。 ⑶挟带有机物或过湿土的回填 回填土中挟杂有机物，在有机物腐烂后土体中形成空洞；而超过压实最佳含水量的过湿土，达不到要求的密实度，都会造成路基不均匀沉陷，使路面结构变形。 预防措施：路基填土段，在填筑前要清除地面杂草、淤泥等，过湿土及含有有机质的土一律不得使用。属于沟槽回填，应将槽底木料、草帘等杂物清除干净。过湿土，要经过晾晒或掺加干石灰粉，降低至接近最佳含水量时再进行摊铺压实。 ⑷不按段落分层夯实 不按分段、水平、分层技术要求回填，而是随高就底，层厚不一地胡乱回填，或者分段回填的搭茬不是按分层倒退台阶的要求填筑和碾压，或者是无法碾压的边角部位，未用夯打，以至造成路基下沟槽回填土或者填筑路基，段落分界不清，分层不明。搭茬处不留台阶，碾压下段时，碾轮不到位或边角部位漏夯（压）。 预防措施：按规范要求，分段、水平、分层回填，段落的端头每层倒退台阶
