普通填料路基填筑施工工艺标准

路基填筑标准化施工工艺一、施工理念要把路基工程当成土工结构物来施工。

要确保路基的强度、稳定性、耐久性，要能够抵住各种自然因素作用的影响。

二、路基总体施工工艺三阶段：准备阶段、施工阶段、整修验收阶段四区段：填筑区段、平整区段、碾压区段、检验区段，均需进行流水作业。

八流程：施工准备、基底处理、分层填筑、摊铺平整、洒水晾晒、碾压夯实、检验签证、路基整修。

路基要做到轮廓分明、路肩边线、路拱大面平整、曲线地段要圆顺，路拱每层做完之后，路肩洒白灰线。

三、路基设计标准新建客货共线铁路设计暂行规定:线下设计标准：200Km/h，线上设计标准：160Km/h。

路基宽度：直线段7.7米，曲线段根据曲线半径不同进行加宽, 曲线半径大于6000米，曲线外侧加宽值为0.2米；R小于3500米，曲线外侧加宽0.4米；R界于二者之间，加宽0.3米；路基形状：三角形4%横向排水坡；路肩宽度不小于1米；路基填料：基床表层0.6米级配碎石，基床底层1.9米AB组填料；路堤基床以下为ABC组填料或改良土。

在涵洞和桥梁缺口地段填筑级配碎石，涵洞缺口，路基施工中要做成台阶，两侧的级配碎石要分层、均匀填筑。

四、路基填筑施工标准化施工工艺1.施工放样开工前，先进行导线、中线、水准点的复测，并把重要的中线点引出路基外，设置护桩，护桩每边的数量不少于3根。

测量成果需报监理工程师审核后，再按图纸放出路基中线、坡脚、边沟等位置。

路堤每填筑一层应测设一次边桩，并用石灰标出边线（应含加宽值），路堤每填筑1.5-2.0m后测设一次中桩。

2.基底处理及清表（1）基底处理填筑前认真做好基底处理，软土路基地段应得前做好桩基处理、砂垫层等、并检查验收。

（2）清表施工前需清除路基范围内原地面表层植被、树根、并做好临时排水设施。

将原地面腐、松土清除，并换填好土。

具体施工方法：用推土机、平地机、挖掘机对路基填筑范围内表土清除深度10〜30cm，清除的表土杂物堆弃于施工范围之外。

可编辑修改精选全文完整版铁路路基填筑验收标准、填筑要求及控制要点《路基填筑验收标准、填筑要求及控制要点》一、路基填筑验收标准1、路基填料1）、基床底层：普通填料最大粒径不大于60mm。

2）、基床以下路堤：最大粒径小于75mm。

检验数量：1×104m3检验一次填料粒径，颗粒级配及细粒土含量。

监理平行检验10%平行检验，且同一土源不少于1次，最大干密度最优含水率。

3）、基床表层：非过渡地段掺入3%水泥，过渡段基床表层掺5%水泥，检验数量：5000m3检1次级配，10%平检。

4）、过渡段：基床底层范围内掺3%水泥（分过渡段方式），表层：5%水泥检验数量：2000m3检1次级配，10%平检。

2、填料压实标准，控制指标1）、基床以下路堤：检测指标：K30、K检验数量：K30≥110（细）130（粗）K≥0.92每层检K6点；每填高约90cm检K304点。

2）、基床底层，检测指标：K30、Evd、K检验数量：K30≥130（细）150（粗）Evd≥40 K≥0.95 每层检K6点，边线1m处左右各2点，中间2点；每填高约90cm，检Evd、K30各4点，边线2m各1点，中间2点。

3）、基床表层：K30、Evd、K检验数量：K30≥190 Evd≥55 K≥0.97 每层检Evd、K各6点，边线1.5处左右各2点，中间2点；每层检K30 4点，边线1.5m处左右各1点，中间2点。

4）、过渡段：K30、Evd、K检验数量：K30≥150 Evd≥50、K≥0.95 每层检K3点，边线1m 左右各1点，中间1点；每填高约30cm检Evd 3点，中间1点，靠近桥台边缘2点；每填高约60cm检K30 2点，边线2m处左右各1点。

3、施工要求和注意事项1）、尽量避免雨天施工，合理安排施工工序。

2）、各正式填筑前，根据不同填料和机械情况进行填筑压实试验段，确定合理的铺填厚度，碾压遍数和填筑工艺，确保满足设计要求的压实标准，不少于3个检验批验收合格后，方可确定大面积施工的工艺参数。

按照“三阶段、四区段，八流程”工艺(即：“准备阶段、施工阶段、整修验收阶段” 、“填筑区段、整平区段、碾压区段、检测区段” 、“施工准备、基底处理、分层填筑、摊铺整平、晾晒(洒水)、碾压、自检报验、路基整修”)组织施工。

严格实行“划格上土，挂线施工，平地机整平”工艺。

(1)填筑材料选用指定取土场中料源和利用方，且需经试验室检验合格，满足规范要求方可使用。

(2)在路堤填筑过程中，填方材料按每5000m3 以及在土质变化时进行取样，按规范规定试验方法进行填料的颗粒分析，液限、塑限、有机质含量和击实试验，并用重型击实法确定该种填料的最大干密度和最佳含水量。

根据不同填料分别选择一段不小于100m (全幅路基)进行试验段施工。

以此确定最佳工作段长度、松铺厚度、压实遍数和最佳机械组合等参数。

试验段施工前，需将试验报告及施工方案报监理工程师批准。

1、填方作业采取分层平行填筑方法，最大松铺厚度不大于30cm，最小松铺厚度不得小于10cm。

推土机粗平，平地机精平，压路机碾压，保证路基压实度。

每层填料铺设的宽度，地质不良路段两侧各加宽50cm，其余路段两侧各加宽30cm 。

不同土质的填料分层填筑。

2、碾压时含水量控制在最佳含水量±2%范围内，遵循“先两边后中间，先轻后重，由慢到快”的原则，每遍重叠轮宽的1/3。

填土随铺、随平、随碾压，雨前和收工前将已铺好的填料碾压完。

3、自然横坡陡于1：5 的地段，将原地面挖成台阶后再填筑路基，由最低一层台阶填筑并分层压实，将所有台阶填筑完毕后，即可按照一般填土进行。

石料含量大于等于70%时，按填石路堤施工。

采用自卸车运输至现场，挖掘机配合推土机摊平，用不小于18t 的重型压路机进行碾压。

1、填石路堤进行分层填筑、分层压实。

每层松铺厚度不大于50cm, 石料粒径不宜超过层厚的2/3，不均匀系数宜为15~20；路床底面以下400mm 范围内填料粒径小于150mm；路床填料粒径小于100mm。

路基填筑施工一、填料选择1、《铁路路基设计规范》TB10001-2005中要求1.1、普通填料按颗粒粒径大小可分为三大类别：巨粒土、粗粒土和细粒土。

巨粒土、粗粒土填料应根据颗粒组成、颗粒形状、细粒含量、颗粒级配、抗风化能力等分为A、B、C、D组。

填料分组见“附表1”填料根据土质类型和渗水性可分为渗水土、非渗水土。

A、B组填料中，细粒土含量小于10%、渗水系数大于10-3cm/s的巨粒土、粗粒土（细砂除外）为渗水土，其余为非渗水土。

1.2、我项目部填料选择定名按照“巨粒土、粗粒土填料分组表”根据粒径分组，由大到小，以最先符合者确定进行一级定名，再根据细粒含量进行二级定名。

对选定填料进行以下分组：①块石土B组料：对粒径大于200mm颗粒的质量超过总质量的50%（包括易风化，尖棱状为主）的弱风化软块石定名为块石土；再对单轴饱和抗压强度Rc≤15MPa的不易风化的软块石定名为B组；②软块石土C组料：对粒径大于200mm颗粒的质量超过总质量的50%（包括易风化，尖棱状为主）的强风化软块石定名为块石土；再对易风化的软块石定名为C组；③碎石土B组料：对粒径大于60mm颗粒的质量超过总质量的50%（尖棱状为主）的定名为块石土；再对细粒含量在15%～30%的土质碎石定名为B组；④碎石土C组料：对粒径大于60mm颗粒的质量超过总质量的50%（尖棱状为主）的定名为块石土；再对细粒含量大于30%的土质碎石定名为C组；⑤粗角砾土B组料：对粒径大于20mm颗粒的质量超过总质量的50%（尖棱状为主）的定名为块石土；再对细粒含量在15%～30%的土质粗角砾定名为B组；⑥粗角砾土C组料：对粒径大于20mm颗粒的质量超过总质量的50%（尖棱状为主）的定名为块石土；再对细粒含量大于30%的土质粗角砾定名为C组；2、兰渝路施专-01-2/3、兰渝路施专-03-1～2/8的相关要求2.1、基床以下路堤填料及压实标准⑴路堤基床以下部分填料，宜选用A、B组、C组填料，不宜采用粉砂、细砂作填料。

公路工程路基填筑施工工艺及方法(1)施工准备①首先进行施工放样，定出路基用地界桩、路堤坡脚线，地基填筑前应进行压实，基底压实度不小于90%。

②填方路基施工前，通过土工实验选择合适的路基填土。

首先对可能用作路堤填料的土进行土工试验，按规定测定其物理力学指标，以试验结果作为评定土石是否可以作为路堤填料的唯一依据。

路堤填料选定后，测定土的最大干密度和最佳含水量，为路堤填筑、压实提供质量检测标准。

(2)路基填筑路堤填筑必须按路面平行线分层控制填筑标高，填筑作业应分层平行摊铺，每层填料宽度每侧应宽于填层设计宽度50cm，以保证修整路基边坡后的路堤边缘有足够的压实度，压实宽度不小于设计宽度，最后进行削坡。

不同土质的填料应分层填筑，且应尽量减少层数，每填料层压实总厚度不得小于50cm。

土方路堤填筑至路床顶面最后一层的压实层厚度不应小于10cm。

路堤填土高度小于80cm（不包括路面厚度）时，对于原地表清理与挖除之后的土质基底，应将表面翻松深30cm，然后整平压实。

其压实度应符合规范规定要求。

路堤填土高度大于80cm时，应将路堤基底整平处理并在填筑前进行碾压，其压实度不应小于90%。

(3)水平分层填筑①分层填筑时按填筑区的横断面全宽度纵向分层填筑，每层采用一种填料。

不得使用淤泥、有机土、含草皮土、树根和含腐植土；不得使用液限大于50%，塑限指数大于26的土，含水量超过规定的土作为填料。

②填筑分层厚度要求：填筑的机械性能、设计要求密实度、不同填料均应经过试验后确定。

开工前，应根据填方区的填筑高度及分层厚度、计算出计划分层层数，根据压路机行走速度、碾压遍数并绘制出分层施工图，技术交底于现场施工管理人员，认真控制其铺筑厚度，并配合机械随时调整厚度，每层压实的最大松铺厚度填土控制在30cm以内。

③填料含水量均等于或接近于最佳含水量，控制在不超过土壤试验中求得的最佳含水量的+2%或不低于最佳含水量的-3%的范围，保证碾压机械容易达到设计要求密实度。

路堤普通填料填筑施工作业指导书1 目的明确基床以下路堤普通填料填筑作业的工艺流程、操作要点和相应的工艺标准，指导填筑施工。

2 编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路客运专线河南段施工图设计文件》3 适用范围适用于客专DK500+019～DK514+481段路基工程路堤普通填料填筑施工。

4填料要求4.1 路堤优先选用A．B 组填料，或采用改良土填料，路堤填筑材料要符和下列要求：1）填料中碎石最大粒径不得大于15cm。

2）路堤浸水部分采用水稳性高的渗水性材料填筑，严禁填筑易风化的软岩石。

3）相邻填层使用不同种类或颗粒条件的填料时，其粒径应符合D15/D85≤4（两层渗水土间）或D15≤0.5mm的渗滤要求。

4）用于改良的原土料，使用水泥改良时塑性指数宜小于12，有机质含量不宜超过2%，硫酸盐含量不大于0.25%。

使用石灰改良时塑性指数宜大于12，有机质含量不大于5%，硫酸盐含量不大于0.8%。

5施工工艺及技术要求在大面积的路堤填筑前，必须对相应的填料进行填筑压实的工艺性试验，通过工艺性试验确定填料的松铺厚度、碾压遍数、验证击实试验所获得的填料最佳含水率、合适的碾压设备参数等。

试验段位置应选择在地质条件、断面形式均具有代表性的地段，长度不小于100m。

5.1 施工方法及工艺路堤填筑要按照“三阶段、四区段、八流程”的施工工艺组织施工，每个区段的长度应根据使用机械的能力、数量确定，一般在200m 以上或以构造物为界。

各区段或流程内严禁几种作业交叉进行。

5.1.1 验收下承层填筑前应检查基底几何尺寸，核对压实标准（进行相关工序的检测与验收），不符合验收标准的基底应进行处理，使其达到验收标准。

5.1.2 测量放样在施工现场附近引临时水准点，报监理审批，严格控制标高；测出基底处理后的原地面标高，依据设计资料精确测设路基线路中心线及坡脚线，设桩标识。

直线地段一般每20m 一个桩，曲线地段一般每10m 一个桩，用浅白灰划出网格，并在桩上作出虚铺厚度的标记。

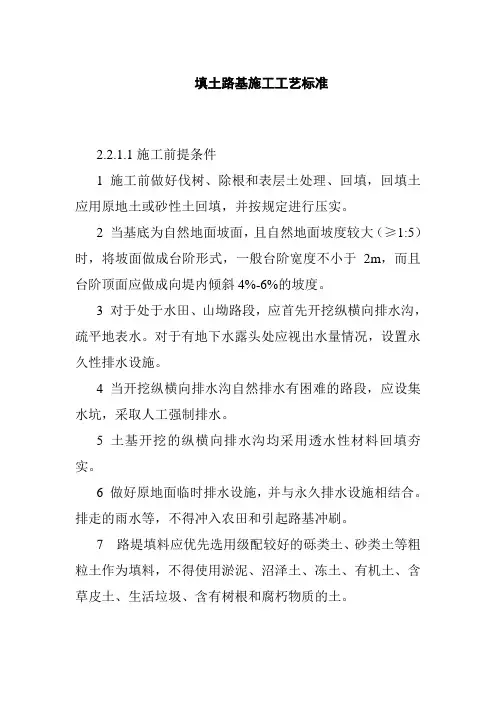

填土路基施工工艺标准2.2.1.1施工前提条件1 施工前做好伐树、除根和表层土处理、回填，回填土应用原地土或砂性土回填，并按规定进行压实。

2 当基底为自然地面坡面，且自然地面坡度较大（≥1:5）时，将坡面做成台阶形式，一般台阶宽度不小于2m，而且台阶顶面应做成向堤内倾斜4%-6%的坡度。

3 对于处于水田、山坳路段，应首先开挖纵横向排水沟，疏平地表水。

对于有地下水露头处应视出水量情况，设置永久性排水设施。

4 当开挖纵横向排水沟自然排水有困难的路段，应设集水坑，采取人工强制排水。

5 土基开挖的纵横向排水沟均采用透水性材料回填夯实。

6 做好原地面临时排水设施，并与永久排水设施相结合。

排走的雨水等，不得冲入农田和引起路基冲刷。

7 路堤填料应优先选用级配较好的砾类土、砂类土等粗粒土作为填料，不得使用淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、含有树根和腐朽物质的土。

8 对液限大于50，塑性指数大于26的土，不得作为94、96区填料。

当粗颗粒含量大于50%，且CBR 指标大于3时，可直接作为路基93区填料，当粗颗粒土含量小于50%，用湿法制作试件，CBR 指标大于3时，可通过专题研究，根据室内试验和现场试验路铺筑，确定碾压参数，可考虑作为路基93区填料。

9 路基填方材料，应经野外取土试验，符合下表4.1.1的规定时，方可使用。

10 做好路基填土试验段工作，并总结试验结果。

现场试验应进行到能有效地使该种填料达到规定的压实度为止，试验时应记录压实设备的类型、最佳组合方式；碾压的含水量及碾压速度、遍数、工序；每层材料的松铺厚度、材料的含水量等，试验结果报经批准后，可作为该种填料施工时控制的依据。

填土路基填料最小强度和最大粒径表 表4.1.1 项目分类 路面底面以下深度（cm ） 填料最小强度（CBR ）填料最大粒径 （CM ） 填方路基 路床（0—30） 路床（30—80）上路堤854 10 10 15（80—150）下路堤（＞150）3 15零填及挖方路基路床（0—30）路床（30—80）85101011 平地机等机械设备已备好，填土路基开工报告经批准。

填方路基施工路堤是利用土石在原地面填筑而成,填筑前的填料选择、基底状况、填筑方式等因素均影响路堤质量,因此,路基施工中必须对这些问题给予足够的重视。

一、土质路堤施工1.土质路堤对填料的要求土质路堤宜选用级配较好的砾类土、砂类土等粗粒土作为填料,路堤填料的最大粒径应小于150 mm,路床填料最大粒径应小于100 mm。

路基在填筑前,应对照设计文件,现场调查填料的来源(图3-1-1)、类型、可供开采的数量、上路桩号,并对填料进行试验,以判断填料的可用性。

据此还可确定路基采用填土、填石还是土石混填,以及填料所用于的压实区域和填筑的厚度。

直接利用挖方如图3-1-2所示。

图3-1-1 填料的来源图3-1-2 直接利用挖方路基填料的选择应符合《公路路基设计规范》(JTG D30—2015)及《公路路基施工技术规范》(JTG/T 3610—2019)中对路基用土的规定。

(1)含草皮、生活垃圾、树根、腐殖质的土严禁作为填料。

(2)泥炭土、淤泥、冻土、强膨胀土、有机质土及易溶盐超过允许含量的土等,不得直接用于填筑路堤;确需使用时,应采用技术措施进行处理,经检验满足要求后方可使用。

(3)季节性冻土地区的路床及浸水部分的路堤不得直接采用粉质土,粉质土也不宜直接用于填筑二级及二级以上公路的路床。

(4)高速公路、一级公路路床填料宜采用砂砾、碎石等水稳性好的粗粒料,也可采用级配好的碎石土、砾石土等;粗粒料缺乏时,可采用无机结合料改良细粒土。

(5)路基填料最小承载比和最大粒径应符合表3-1-1的规定。

表3-1-1 路基填料最小承载比和最大粒径要求2.基底处理基底是指路堤填料与原地面接触的部分。

为使两者结合紧密,避免路堤沿基底发生滑动和防止因草皮、树根腐烂而引起路堤沉陷,保证路堤具有足够的强度和稳定性,必须视基底和填筑高度等情况,认真清除地表植被、杂物、淤泥和表土,处理坑塘,并对基底进行认真处理和压实,达到设计要求的压实度。

(1)伐树、挖根及表土处理的施工要点。

建设项目施工标准化4路基填筑4.1一般要求4.1.1一般路基填筑施工工序图1-4-1一般路基填筑施工工序流程图4.1.2承包人须配置与施工面积相匹配的平地机、压实机具、检测小钢钎、画格（线）小推车、坡度尺等工具进行路基填筑施工；高填方须使用重型碾压设备，碾压设备可配置GPS定位系统，行走记录可以储存、打印。

4.1.3路堤填筑应按照“四区段，八流程”的工艺组织施工。

“四区段”即：填筑区、平整区、碾压区、检测区”；“八流程”即：施工准备、基底处理、分层填筑、摊铺整平、洒水晾晒、碾压夯实、试验检测、路基修整。

填筑区、摊平区、碾压区、检测区应按要求设置标识牌。

图1-4-2四区段，八流程工艺图图1-4-3路基填筑分区施工4.1.4路基填筑应根据试验路总结或技术规范规定的每层土（石）松铺厚度、工作面每层填土总数量和运料车装土（石）量，用石灰在填土工作面上化成方格，以指导运料车正确倒土（石），确保每层填土（石）不超过规定的松铺厚度。

4.1.5路堤填筑坡率的控制（1）对于填土高度大于2m的路堤，应在路床填土顶面以下1.0m左右，将该层填土表面的纵、横坡调整至与该路段设计的纵横坡度一致。

（2）对于填筑高度小于2m的路堤，应在地基处理时将纵、横坡度基本调至接近设计要求，然后在第一层填土（或垫层）时，将该层填土表面的纵、横坡调整至与该路段设计的纵横坡度一致。

（3）每填筑2m高，边坡应进行刷坡整修；刷坡前，施工单位应准确测量放好边线桩位，打桩并洒灰线；路基宽度、中线偏位须经监理验收，合格后施工单位方可进行刷坡修整，坡率用坡度尺控制。

4.1.6高路堤宜每填筑2m冲击补压一次，或每填筑4〜6m强夯补压一次。

为保证路基宽度，填筑时路堤应超宽填筑；当地形受征地限制无法加宽时，可采用振动压路机对路堤边缘2~3m加大压实遍数。

（1）强夯或冲压施工方案及与已建构造物（包括桥台、涵洞、通道、挡土墙、路外地下管道、电杆及其他建筑物、永久性导线点、水准点等）保持的水平安全距离、与路基中已建构造物的竖向安全距离均应经论证确定，承包人应将包含以上内容的施工方案上报监理和业主，经批准后才能组织施工。
