运算放大器常见指标及重要特性运算放大器是一种电子放大器,用于放大微弱电信号。
它是现代电子系统中的关键组件之一,广泛应用于各种电路中,如音频放大器、通信电路、仪器仪表、运算放大电路等。
了解运算放大器的常见指标和重要特性对于正确选择和应用运算放大器至关重要。
下面是关于运算放大器常见指标和重要特性的详细介绍。
1.常见指标(1)增益:运算放大器的增益是指输入信号和输出信号之间的放大倍数。
运算放大器的增益通常用电压增益来表示,即输出电压与输入电压之比。
(2)输入阻抗:运算放大器的输入阻抗是指输入端对外界电路的负载特性,也就是输入电路对外界电路之间的阻抗。
输入阻抗越大,对外界电路的负载影响越小。
(3)输出阻抗:运算放大器的输出阻抗是指输出端对外界电路的负载特性,也就是输出电路对外界电路之间的阻抗。
输出阻抗越小,对外界电路的阻抗匹配越好。
(4)带宽:运算放大器的带宽是指在指定的增益范围内,能够传递的频率范围。
带宽越大,运算放大器能够传递的高频信号越多。
(5)零点抵消:运算放大器的零点抵消是指在输出电压为零时,输入电压不为零的情况下,输出电压的漂移量。
零点抵消越好,运算放大器的精度越高。
2.重要特性(1)运算精度:运算放大器的运算精度是指在给定的测量条件下,输出结果与实际值之间的偏差大小。
运算精度越高,运算放大器输出的信号越准确。
(2)稳定性:运算放大器的稳定性是指在不同工作条件下,输出信号的稳定程度。
稳定性越好,运算放大器的输出信号波动越小。
(3)噪声:运算放大器的噪声是指在运放输入端产生的不可避免的电压或电流波动。
噪声越小,运算放大器的信噪比越高。
(4)温度漂移:运算放大器的温度漂移是指在温度变化的情况下,输出信号的稳定程度。
温度漂移越小,运算放大器的性能越稳定。
(5)电源电压范围:运算放大器的电源电压范围是指能够正常工作的电源电压范围。
电源电压范围越大,运算放大器的适用范围越广。
(6)输入偏置电流:运算放大器的输入偏置电流是指在没有输入信号的情况下,输入端电流的大小。
运算放大器参数详解运算放大器(通常简称为运放)是一种广泛应用于模拟信号处理领域的电子器件。
它被广泛应用于各种不同的电子设备中,包括音频放大器、模拟电路、数字电路等。
以下是对运算放大器参数的详细解释:1. 带宽增益乘积:这是运算放大器的一个重要指标,它等于开环带宽与开环增益的乘积。
这个参数可以用来估算运放在高频应用中的性能。
2. 开环增益:开环增益是运算放大器在没有反馈的情况下,输入电压与输出电压之比。
这是一个衡量运放放大能力的参数。
3. 最大差模输入电压:这是指运放可以接受的最大差分输入电压。
超过这个电压,运放可能会被损坏。
4. 最大共模输入电压:这是指运放可以接受的最大共模输入电压。
超过这个电压,运放可能会被损坏。
5. 最大输出电压:这是指运放在安全工作范围内可以输出的最大电压。
超过这个电压,运放可能会被损坏。
6. 电源电压范围:这是指运放正常工作所需的最小和最大电源电压。
低于最小电压,运放可能无法正常工作;高于最大电压,运放可能会被损坏。
7. 功耗:这是指运放在正常工作条件下消耗的功率。
这是一个重要的环保指标,因为电子设备的功耗直接影响到其热量产生和能源消耗。
8. 输入阻抗:这是指运放在没有反馈的情况下,输入端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
9. 输出阻抗:这是指运放在没有反馈的情况下,输出端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
10. 带宽增益乘积与最大带宽:带宽增益乘积是指运算放大器在特定频率下达到特定增益所需的带宽,通常以Hz为单位表示。
最大带宽是指运放在不失真的情况下可以处理的最高频率信号。
这两个参数共同决定了运算放大器处理高频信号的能力。
11. 建立时间:这是指运算放大器从启动到达到最终输出值所需的时间。
这个参数对于需要快速响应的电路设计来说非常重要。
12. 失调电压:这是指运算放大器在没有输入信号的情况下,输出端的直流偏置电压。
这个参数可能会对电路的直流性能产生影响。
运算放大器参数说明及选型指南一、运放的参数说明:1.增益:运算放大器的增益是指输出信号与输入信号之间的比值,通常用V/V表示。
增益可以是固定的,也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽:运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围,对于高频应用,需要选择具有宽带宽的运放。
3.输入偏置电压:输入偏置电压是指在无输入信号时,运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差,对于精密测量电路,需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流:输入偏置电流是指在无输入信号时,运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移,对于高精度应用,需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂:输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化,对于温度变化较大的应用,需要选择输入偏置电流温漂较小的运放。
6.输入噪声:输入噪声是指在无输入信号时,运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度,对于低噪声应用,需要选择输入噪声较低的运放。
7.输出电流:输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力,在驱动负载电流较大的应用中,需要选择输出电流较大的运放。
8.输出电压:输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围,在需要大幅度信号放大的应用中,需要选择输出电压较大的运放。
二、选型指南:1.确定应用需求:根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如,对于音频放大器,需要考虑音频频率范围、输出功率等因素。
2.选择性能指标:根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异,需根据实际情况进行权衡与选择。
3.查询产品手册:查询供应商的产品手册或网站,获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值,可以用于评估是否满足需求。

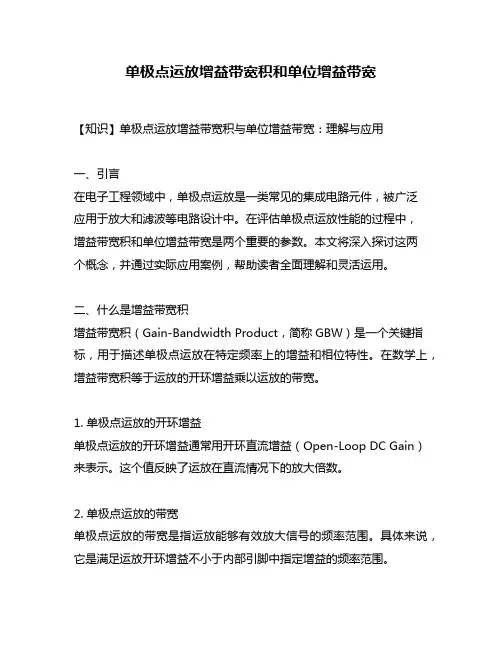

单极点运放增益带宽积和单位增益带宽【知识】单极点运放增益带宽积与单位增益带宽:理解与应用一、引言在电子工程领域中,单极点运放是一类常见的集成电路元件,被广泛应用于放大和滤波等电路设计中。
在评估单极点运放性能的过程中,增益带宽积和单位增益带宽是两个重要的参数。
本文将深入探讨这两个概念,并通过实际应用案例,帮助读者全面理解和灵活运用。
二、什么是增益带宽积增益带宽积(Gain-Bandwidth Product,简称GBW)是一个关键指标,用于描述单极点运放在特定频率上的增益和相位特性。
在数学上,增益带宽积等于运放的开环增益乘以运放的带宽。
1. 单极点运放的开环增益单极点运放的开环增益通常用开环直流增益(Open-Loop DC Gain)来表示。
这个值反映了运放在直流情况下的放大倍数。
2. 单极点运放的带宽单极点运放的带宽是指运放能够有效放大信号的频率范围。
具体来说,它是满足运放开环增益不小于内部引脚中指定增益的频率范围。
通过乘法关系,我们可以得到增益带宽积的公式:GBW = A × BW,其中A表示开环增益,BW表示带宽。
三、什么是单位增益带宽单位增益带宽(Unity-Gain Bandwidth,简称UGBW)是指单极点运放在增益等于1时的带宽。
1. 单极点运放的增益等于1当单极点运放的增益等于1时,它被称为单位增益。
这意味着运放输入信号和输出信号的振幅相等。
2. 单位增益带宽的计算单位增益带宽是指在增益等于1时,运放能够有效放大信号的频率范围。
四、增益带宽积与单位增益带宽的关系增益带宽积和单位增益带宽都是用于评估单极点运放性能的指标,它们之间存在着密切的联系和依赖关系。
1. GBW与UGBW的关系由于GBW = A × BW,而单位增益的增益等于1,所以UGBW = BW。
也就是说,单位增益带宽就是增益带宽积中的带宽部分。
2. 利用GBW和UGBW评估单极点运放在实际应用中,工程师们可以根据具体需求,选择更适合的参数进行设计。
运放参数解析定义全一、单位增益带宽GB单位增益带宽定义为:运放的闭环增益为1倍条件下,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得闭环电压增益下降3db(或是相当于运放输入信号的0.707)所对应的信号频率。
单位增益带宽是一个很重要的指标,对于正弦小信号放大时,单位增益带宽等于输入信号频率与该频率下的最大增益的乘积,换句话说,就是当知道要处理的信号频率和信号需要的增益后,可以计算出单位增益带宽,用以选择合适的运放。
这用于小信号处理中运放选型。
二、运放的带宽是表示运放能够处理交流信号的能力对于小信号,一般用单位增益带宽表示。
单位增益带宽,也叫做增益带宽积,能够大致表示运放的处理信号频率的能力。
例如某个运放的增益带宽=1MHz,若实际闭环增益=100,则理论处理小信号的最大频率1MHz/100=10KHz。
对于大信号的带宽,即功率带宽,需要根据转换速度来计算。
对于直流信号,一般不需要考虑带宽问题,主要考虑精度问题和干扰问题。
1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围,带宽越高,能处理的信号频率越高,高频特性就越好,否则信号就容易失真,不过这是针对小信号来说的,在大信号时一般用压摆率(或者叫转换速率)来衡量。
2、比如说一个放大器的放大倍数为n倍,但并不是说对所有输入信号的放大能力都是n倍,当信号频率增大时,放大能力就会下降,当输出信号下降到原来输出的0.707倍时,也就是根号2分之一,或者叫减小了3dB,这时候信号的频率就叫做运放的带宽。
3、当输出信号幅度很小在0.1Vp-p以下时,主要考虑增益带宽积的影响。
就是Gain Bandwidth=放大倍数*信号频率。
当输出信号幅度很大时,主要考虑转换速率Sr的影响,单位是V/uS。
在这种情况下要算功率带宽,FPBW=Sr/2πVp-p。
也就是在设计电路时要同时满足增益带宽和功率带宽。
三、运放关于带宽和增益的主要指标以及定义1、开环带宽:开环带宽定义为,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得开环电压增益从运放的直流增益下降3db(或是相当于运放的直流增益的0.707)所对应的信号频率。
运算放大器常见参数解析1. 增益(Gain):运算放大器的增益是指输入信号经过放大器后的输出信号相对于输入信号的放大倍数。
增益通常以分贝(dB)为单位表示。
放大器的增益决定了输出信号的大小,所以选择适当的增益对于系统的设计非常重要。
2. 带宽(Bandwidth):运算放大器的带宽是指放大器能够处理的频率范围。
带宽通常以赫兹(Hz)为单位表示。
带宽决定了放大器能够处理的输入信号频率范围,对于高频应用来说,需要选择具有较宽带宽的放大器。
3. 偏置电流(Bias Current):运算放大器的偏置电流是指放大器输入端和输出端之间的电流,它对于放大器的性能和稳定性都十分重要。
较低的偏置电流通常可以提高放大器的性能和增益,但过低的偏置电流可能会导致放大器不稳定。
4. 偏置电压(Bias Voltage):运算放大器的偏置电压是指放大器输入端和输出端之间的电压,它对于放大器的性能和稳定性也非常重要。
与偏置电流类似,适当的偏置电压可以提高放大器的性能,但过高或过低的偏置电压都可能会导致放大器的不稳定。
5. 输入电阻(Input Impedance):运算放大器的输入电阻是指放大器输入端的阻抗,它决定了放大器输入端的电压和电流关系。
较高的输入电阻可以减少信号源和放大器之间的干扰和电流泄漏,从而提高放大器的性能。
6. 输出电阻(Output Impedance):运算放大器的输出电阻是指放大器输出端的阻抗,它决定了输出信号的负载能力。
较低的输出电阻可以提高放大器的驱动能力和信号传输质量。
通常在设计中,会选择与负载匹配的输出电阻。
7. 输入偏置电压(Input Offset Voltage):运算放大器的输入偏置电压是指放大器输入电压与基准电压之间的差值。
较小的输入偏置电压可以减少对输入信号的失真和干扰,提高放大器的性能。
8. 温度漂移(Temperature Drift):运算放大器的温度漂移是指增益和偏置随温度变化的程度。

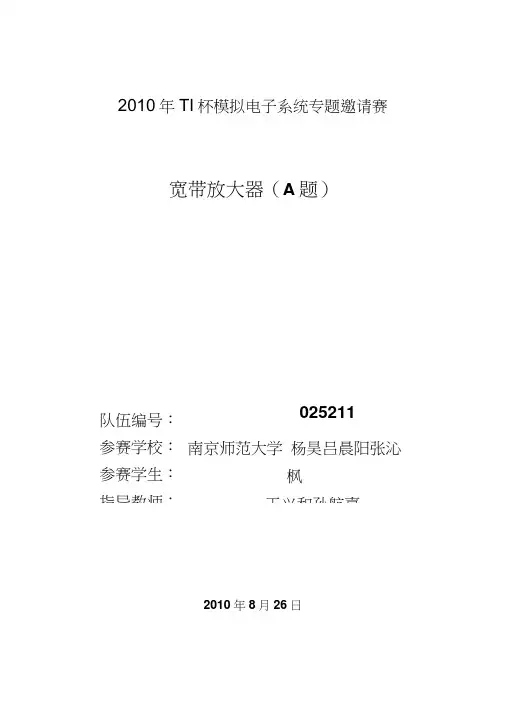

2010年TI杯模拟电子系统专题邀请赛宽带放大器(A题)队伍编号:参赛学校:参赛学生:指导教师:025211南京师范大学杨昊吕晨阳张沁枫王兴和孙航嘉2010年8月26日宽带放大器(A题)摘要:本作品由前置放大、中级放大、末级功率驱动、峰值检测、电源管理及人机界面这些模块所组成,具有宽带数字程控和AGC功能,整个系统以5V 单电源工作。
在前级放大电路中,用单位增益稳定宽带反馈型放大器OPA820和宽带压控放大器VCA810放大输入信号,在电压放大一定的倍数后,经过末级THS3091驱动50Q的负载。
VCA810勺使用方便了调整增益,THS3091的使用提高了驱动电路带负载的能力。
应用MSP430寸增益进行预置和控制,稳定性好,可控范围大。
电路设计综合应用了电容去耦、滤波、使用屏蔽线传输信号等抗干扰措施以减少放大器的噪声并抑制咼频自激。
经验证,本方案完成了全部基本功能和发挥功能。
关键词:宽带放大峰值检测AGC1系统方案1.1 方案比较与选择1.1.1增益放大电路的方案方案一:使用分立的三极管等元件搭建输入缓冲电路和增益放大的电路。
优点是成本低廉,易于购置。
为了满足固定增益40dB的要求,可以采用多级放大电路实现。
但时是大量采用分立元件比较容易在高频时产生自激振荡,可能会增加电路的调试时间,同时短时间内手工制作难以保证可靠性及指标。
方案二:使用OPA820作为阻抗匹配和前置放大器,中间级用VCA810动态调节增益。
此方案电路简单,可靠性高。
VCA运放的压控放大特性更增加了整个电路的可控动态范围至-20dB-60dB,既可以方便的做进一步的幅值微调和增益提高;也可以配合测量的峰值形成AGC电路。
综上,我们采用方案二,设计简洁高效灵活稳定的放大电路。
1.1.2功率输出电路的方案方案一:使用功率三极管和普通的运放组成升压输出复合放大器,这种电路可以将运放的标称摆幅扩展的更大,同时将负载驱动提升到100mA以上。

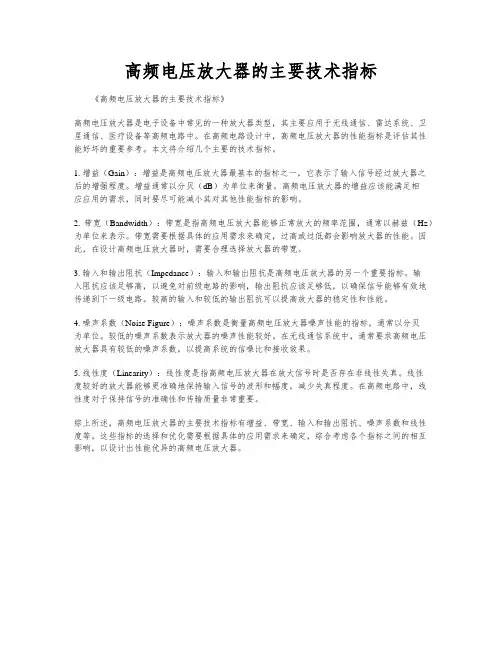

高频电压放大器的主要技术指标《高频电压放大器的主要技术指标》高频电压放大器是电子设备中常见的一种放大器类型,其主要应用于无线通信、雷达系统、卫星通信、医疗设备等高频电路中。
在高频电路设计中,高频电压放大器的性能指标是评估其性能好坏的重要参考。
本文将介绍几个主要的技术指标。
1. 增益(Gain):增益是高频电压放大器最基本的指标之一,它表示了输入信号经过放大器之后的增强程度。
增益通常以分贝(dB)为单位来衡量。
高频电压放大器的增益应该能满足相应应用的需求,同时要尽可能减小其对其他性能指标的影响。
2. 带宽(Bandwidth):带宽是指高频电压放大器能够正常放大的频率范围,通常以赫兹(Hz)为单位来表示。
带宽需要根据具体的应用需求来确定,过高或过低都会影响放大器的性能。
因此,在设计高频电压放大器时,需要合理选择放大器的带宽。
3. 输入和输出阻抗(Impedance):输入和输出阻抗是高频电压放大器的另一个重要指标。
输入阻抗应该足够高,以避免对前级电路的影响,输出阻抗应该足够低,以确保信号能够有效地传递到下一级电路。
较高的输入和较低的输出阻抗可以提高放大器的稳定性和性能。
4. 噪声系数(Noise Figure):噪声系数是衡量高频电压放大器噪声性能的指标,通常以分贝为单位。
较低的噪声系数表示放大器的噪声性能较好。
在无线通信系统中,通常要求高频电压放大器具有较低的噪声系数,以提高系统的信噪比和接收效果。
5. 线性度(Linearity):线性度是指高频电压放大器在放大信号时是否存在非线性失真。
线性度较好的放大器能够更准确地保持输入信号的波形和幅度,减少失真程度。
在高频电路中,线性度对于保持信号的准确性和传输质量非常重要。
综上所述,高频电压放大器的主要技术指标有增益、带宽、输入和输出阻抗、噪声系数和线性度等。
这些指标的选择和优化需要根据具体的应用需求来确定,综合考虑各个指标之间的相互影响,以设计出性能优异的高频电压放大器。
理想运算放大器的指标
理想运算放大器的指标包括:1. 增益(Gain):理想运算放大器应该具备无穷大的增益,即输入信号经过放大后无损失。
2. 零输入误差(Zero input error):理想运算放大器在输入信号为零时不会产生输出误差。
3. 无偏差(No offset):理想运算放大器不应该有任何偏置电压或偏置电流的存在。
4. 无失真(No distortion):理想运算放大器应该能够完全保持输入信号的波形特征,即不引起任何失真。
5. 无限输入阻抗(Infinite input impedance):理想运算放大器应该具备无限高的输入阻抗,从而不会对输入信号产生影响。
6. 零输出阻抗(Zero output impedance):理想运算放大器应该具备接近于零的输出阻抗,从而能够驱动任意负载。
7. 宽带宽(Wide bandwidth):理想运算放大器应该具备无限宽的带宽,能够放大各种频率范围内的信号。
需要注意的是,理想运算放大器是一种理论概念,实际的运算放大器无法完全满足以上所有指标,但可以通过设计和选择合适的运算放大器来实现尽可能接近理想状态的性能。
电路中的放大器的增益与带宽在电子领域中,放大器是一种广泛应用的电路元件,用于增大电压、电流或功率信号的幅度。
放大器的两个重要参数是增益和带宽。
本文将探讨放大器的增益与带宽的关系及其在电路设计中的重要性。
放大器的增益是指输出信号与输入信号之间的比例关系。
常见的放大器有电压放大器、电流放大器和功率放大器。
放大器的增益可以通过输入和输出信号的电压或电流之间的比值来计算。
例如,一个电压放大器的增益可以定义为输出电压与输入电压之比。
增益是衡量放大器效果的重要指标,它决定了信号的放大程度。
在许多应用中,要求放大器具有高增益,以便可以清晰地放大信号。
然而,增益并非越高越好。
当增益过高时,放大器会引入噪声和失真,导致信号质量下降。
因此,在实际设计中需要权衡增益和其他参数,找到一个合理的增益范围。
与增益相比,带宽是另一个重要的放大器参数。
带宽指的是放大器能够在有效工作的频率范围内提供指定增益的能力。
放大器的带宽通常以赫兹(Hz)为单位,表示可以放大信号的频率范围。
例如,一个放大器的带宽为10 Hz至10 kHz,意味着在这个频率范围内,该放大器可以提供所需的增益。
在设计放大器时,增益与带宽之间存在一种权衡关系。
增加放大器的带宽会影响增益,因为在更高的频率上放大信号需要更大的功率。
因此,设计工程师需要根据具体应用的要求,在增益和带宽之间做出合理的选择。
此外,放大器的增益和带宽还会受到其他因素的影响,如电源电压、工作温度和器件参数等。
为了获得稳定的增益和带宽,电路设计必须考虑这些因素,并进行合适的补偿和调整。
在现代电子技术领域中,放大器在许多应用中起着至关重要的作用。
例如,它们被广泛应用于音频放大、射频信号放大和电信系统等。
对于不同的应用,不同类型的放大器被设计出来以满足需求。
总之,电路中的放大器的增益和带宽是两个重要的参数。
增益决定了信号放大的程度,而带宽决定了放大器在频率范围内的性能。
在设计过程中,需要权衡增益和带宽,并根据具体的应用需求来决定最佳的放大器设计。
单位增益带宽和增益带宽积
单位增益带宽和增益带宽积
单位增益带宽和增益带宽积是RF电路设计中常用的参数,它们是衡量放大器性能的关键指标。
在设计放大器时,需要考虑这两个指标来优化电路性能。
单位增益带宽是指放大器增益等于1时的工作频率带宽范围。
这个指标通常用于描述放大器的高频性能,因为在高频下放大器的增益随着频率的升高而下降。
如果放大器带宽不够宽,就会出现信号失真的问题。
因此,设计高频放大器时需要考虑增益等于1时的带宽。
增益带宽积是指放大器增益与带宽的乘积。
这个指标通常用于描述放大器的速度性能。
速度性能越好的放大器可以提供更高的带宽和更快的响应速度。
在实际应用中,这个指标常常用于描述放大器的直流增益和频率响应,越大的增益带宽积代表着更好的性能。
设计高性能的放大器需要综合考虑单位增益带宽和增益带宽积两个指标。
如果单位增益带宽很高,但是增益带宽积较低,则这个放大器可能在高频下会丧失大量的增益;如果增益带宽积很大,但是单位增益带宽较低,则电路的响应速度可能较慢。
因此,在设计放大器时,需
要在这两个指标之间寻求一个平衡点,使得放大器在高频下保持较高的增益,同时具有快速响应的特性。
总之,单位增益带宽和增益带宽积是RF电路设计中非常重要的指标,它们是评估放大器性能的关键参数。
设计高性能的放大器需要综合考虑这两个指标,并在它们之间寻求一个平衡点,以实现优良的放大器性能。
放大器中关于带宽和增益带宽等的主要指标:开环带宽:开环带宽定义为,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得开环电压增益从运放的直流增益下降3db(或是相当于运放的直流增益的0.707)所对应的信号频率。
这用于很小信号处理。
单位增益带宽GB:单位增益带宽定义为,运放的闭环增益为1倍条件下,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得闭环电压增益下降3db(或是相当于运放输入信号的0.707)所对应的信号频率。
单位增益带宽是一个很重要的指标,对于正弦小信号放大时,单位增益带宽等于输入信号频率与该频率下的最大增益的乘积,换句话说,就是当知道要处理的信号频率和信号需要的增以后,可以计算出单位增益带宽,用以选择合适的运放。
这用于小信号处理中运放选型。
转换速率(也称为压摆率)SR:运放转换速率定义为,运放接成闭环条件下,将一个大信号(含阶跃信号)输入到运放的输入端,从运放的输出端测得运放的输出上升速率。
由于在转换期间,运放的输入级处于开关状态,所以运放的反馈回路不起作用,也就是转换速率与闭环增益无关。
转换速率对于大信号处理是一个很重要的指标,对于一般运放转换速率SR<=10V/μs,高速运放的转换速率SR>10V/μs。
目前的高速运放最高转换速率SR达到6000V/μs。
这用于大信号处理中运放选型。
全功率带宽BW:全功率带宽定义为,在额定的负载时,运放的闭环增益为1倍条件下,将一个恒幅正弦大信号输入到运放的输入端,使运放输出幅度达到最大(允许一定失真)的信号频率。
这个频率受到运放转换速率的限制。
近似地,全功率带宽=转换速率/2πVop(Vop是运放的峰值输出幅度)。
全功率带宽是一个很重要的指标,用于大信号处理中运放选型。
建立时间:建立时间定义为,在额定的负载时,运放的闭环增益为1倍条件下,将一个阶跃大信号输入到运放的输入端,使运放输出由0增加到某一给定值的所需要的时间。
什么是放大器的增益和带宽放大器是一种电子设备,用来增加信号的幅度,并将其输出到更大的范围内。
它在电子通信、音频处理、功率放大等领域广泛应用。
在放大器中,两个重要的参数是增益和带宽。
本文将详细介绍什么是放大器的增益和带宽,以及它们的作用和特性。
一、增益在电子学中,增益是指输出信号与输入信号的比例关系。
它表示放大器将输入信号放大了多少倍。
增益通常用单位分贝(dB)来表示,计算公式为:增益(dB)= 20 * log10 (输出信号幅度 / 输入信号幅度)增益可以是正数、负数或零,具体取决于输出信号与输入信号的比例。
如果输出信号的幅度大于输入信号的幅度,增益将为正数,表示放大器放大了输入信号。
如果输出信号的幅度小于输入信号的幅度,增益将为负数,表示放大器发生了衰减或压缩。
如果输出信号的幅度等于输入信号的幅度,增益将为零,表示放大器没有起到放大作用。
增益对于放大器的性能至关重要。
一个好的放大器应该能够提供稳定且可靠的增益,以确保信号能够在被传输或处理过程中得到有效放大。
二、带宽在电子学中,带宽是指放大器能够有效放大信号的频率范围。
它表示放大器能够处理的最高和最低频率之间的差异。
带宽通常用赫兹(Hz)来表示。
带宽是一个重要的指标,因为不同类型的信号具有不同的频率范围。
例如,音频信号通常在20 Hz到20 kHz的范围内,而射频信号的频率范围可能在几百千赫到几百兆赫之间。
放大器的带宽对于信号传输的质量起着决定性作用。
如果放大器的带宽太窄,将会导致高频信号被截断或衰减,从而使信号质量下降。
因此,一个好的放大器应该具有足够宽的带宽,以确保信号能够在放大过程中保持准确和完整。
增益和带宽的关系增益和带宽之间存在一定的关系。
一般来说,增益和带宽是互相制约的。
当增益增大时,带宽往往会减小;当带宽增大时,增益往往会减小。
这是因为在放大器中,增益和带宽之间存在一个折衷。
增加放大器的增益会增加信号的幅度,但也会导致放大器对于高频信号的响应变慢。
运算放⼤器的性能指标⼀.直流指标(静态指标)1.输⼊失调电压(Input offset voltage)2.输⼊失调电压的温漂在实际当中,每个芯⽚的输⼊失调电压并⾮固定不变,输⼊失调电压会随温度的变化⽽漂移,这个参数相当于是对输⼊失调电压的进⼀步补充。
以上参数有些datasheet中除了会给出典型的值外,还会给出不同的输⼊失调电压下的芯⽚的分布⽐例和不同温度的会出现温漂的芯⽚的分布⽐例,⼀般都是符合正态分布的。
3.输⼊偏置电流(Input bias current)理想的运放输⼊阻抗⽆穷⼤,因此不会有电流流⼊输⼊端,⼀般情况下,CMOS和JFET的偏置电流⽐双极性的都要⼩,偏置电流⼀般⽆需考虑。
输⼊偏置电流的值应该是(Ib+ +Ib-)/2.4.输⼊失调电流(Input offset current)输⼊失调电流的值为(Ib+- Ib-)对于⼩信号的处理,运放的选择要选择偏置电流⽐较⼩的。
对于偏置电流的另外⼀种解决⽅案为在地和同相端之间接⼀格电阻,电阻的⼤⼩为Req=R1//R2.5.输⼊共模电压Vicm(Input Voltage common-mode Range)共模输⼊电压Vicm被定义为⼀个电压范围:当超过该范围时,运放停⽌⼯作。
如果输⼊的电压不在此范围之类,运放将停⽌⼯作。
对于有不同输⼊级的运放,其输⼊共模电压是不⼀样的。
由于运放向单电源低电压趋势发展,所以该参数越来越重要。
这个参数是运放选择时⾮常重要的⼀个参数,有些信号通过运放之后可能会出现削顶的情况,可能就是因为这个参数选的不好。
6.共模抑制⽐CMRR (Common-Mode Rejection)共模抑制⽐的定义:差分电压放⼤倍数与共模电压放⼤倍数之⽐(理想运放的这个值为⽆穷⼤,实际中⼀般是数万倍),为了说明差分放⼤电路抑制共模信号及放⼤查分信号的能⼒。
这个性能主要是指运放在差分输⼊的情况下,对共模⼲扰的抑制性能,⼀般⽤单位db来表⽰,这个值⼀般在80db-120db之间。
放大器中关于带宽和增益带宽等的主要指标
2008-09-17 14:13
开环带宽:开环带宽定义为,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得开环电压增益从运放的直流增益下降3db(或是相当于运放的直流增益的0.707)所对应的信号频率。
这用于很小信号处理。
单位增益带宽GB:单位增益带宽定义为,运放的闭环增益为1倍条件下,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得闭环电压增益下降3db(或是相当于运放输入信号的0.707)所对应的信号频率。
单位增益带宽是一个很重要的指标,对于正弦小信号放大时,单位增益带宽等于输入信号频率与该频率下的最大增益的乘积,换句话说,就是当知道要处理的信号频率和信号需要的增以后,可以计算出单位增益带宽,用以选择合适的运放。
这用于小信号处理中运放选型。
转换速率(也称为压摆率)SR:运放转换速率定义为,运放接成闭环条件下,将一个大信号(含阶跃信号)输入到运放的输入端,从运放的输出端测得运放的输出上升速率。
由于在转换期间,运放的输入级处于开关状态,所以运放的反馈回路不起作用,也就是转换速率与闭环增益无关。
转换速率对于大信号处理是一个很重要的指标,对于一般运放转换速率SR<=10V/μs,高速运放的转换速率SR>10V/μs。
目前的高速运放最高转换速率 SR达到6000V/μs。
这用于大信号处理中运放选型。
全功率带宽BW:全功率带宽定义为,在额定的负载时,运放的闭环增益为1倍条件下,将一个恒幅正弦大信号输入到运放的输入端,使运放输出幅度达到最大(允许一定失真)的信号频率。
这个频率受到运放转换速率的限制。
近似地,全功率带宽=转换速率/2πVop(Vop是运放的峰值输出幅度)。
全功率带宽是一个很重要的指标,用于大信号处理中运放选型。
建立时间:建立时间定义为,在额定的负载时,运放的闭环增益为1倍条件下,将一个阶跃大信号输入到运放的输入端,使运放输出由0增加到某一给定值的所需要的时间。
由于是阶跃大信号输入,输出信号达到给定值后会出现一定抖动,这个抖动时间称为稳定时间。
稳定时间+上升时间=建立时间。
对于不同的输出精度,稳定时间有较大差别,精度越高,稳定时间越长。
建立时间是一个很重要的指标,用于大信号处理中运放选型。
等效输入噪声电压:等效输入噪声电压定义为,屏蔽良好、无信号输入的的运放,在其输出端产生的任何交流无规则的干扰电压。
这个噪声电压折算到运放输入端时,就称为运放输入噪声电压(有时也用噪声电流表示)。
对于宽带噪声,普通运放的输入噪声电压有效值约10~20μV。
差模输入阻抗(也称为输入阻抗):差模输入阻抗定义为,运放工作在线性区时,两输入端的电压变化量与对应的输入端电流变化量的比值。
差模输入阻抗包括输入电阻和输入电容,在低频时仅指输入电阻。
一般产品也仅仅给出输入电阻。
采用双极型晶体管做输入级的运放的输入电阻不大于10兆欧;场效应管
做输入级的运放的输入电阻一般大于109欧。
共模输入阻抗:共模输入阻抗定义为,运放工作在输入信号时(即运放两输入端输入同一个信号),共模输入电压的变化量与对应的输入电流变化量之比。
在低频情况下,它表现为共模电阻。
通常,运放的共模输入阻抗比差模输入阻抗高很多,典型值在108欧以上。
输出阻抗:输出阻抗定义为,运放工作在线性区时,在运放的输出端加信号电压,这个电压变化量与对应的电流变化量的比值。
在低频时仅指运放的输出电阻。
这个参数在开环测试。
