运算放大器参数详解(二)运算放大器参数详解1. 引言运算放大器(Operational Amplifier,简称Op-Amp)是电子电路中最常用的集成电路之一,具有高增益、高输入阻抗和低输出阻抗等特点。
本文将详细解释运算放大器的几个重要参数。
2. 增益增益是运算放大器最重要的性能指标之一,通常用电压增益表示。
它可以分为三个级别:•开环增益:即放大器内部的增益,通常非常大,可以达到几十万或更高。
•差模输入电压增益:当放大器的两个输入端有差异时,输出的增益。
•单端输入电压增益:当放大器的一个输入端和参考电位有差异时,输出的增益。
3. 带宽带宽是指运算放大器能正常工作的频率范围。
一般来说,带宽越大越好。
带宽的计算公式为:[ = ]4. 输入电阻和输出阻抗输入电阻是指放大器的输入端对电压信号的阻抗,输出阻抗是指输出端对负载的阻抗。
一般来说,输入电阻越大越好,输出阻抗越小越好。
它们可以影响放大器的稳定性和性能。
5. 器件参数器件参数是指运算放大器本身的特性参数,如偏置电流、输入偏置电流和漂移、噪声等。
这些参数对放大器的性能和稳定性有重要影响,需要根据具体应用进行选择。
•偏置电流:放大器输入端的直流电流。
•输入偏置电流和漂移:输入端电流和漂移对放大器的性能和稳定性有影响。
•噪声:放大器的噪声对信号的清晰度和精度有直接影响。
6. 综合性能指标基于以上参数和特点,可以综合评估运算放大器的性能,如稳定性、线性度、精度和动态性能等。
这些指标可以帮助选择合适的运放器件,以满足具体应用的需求。
结论运算放大器是电子电路中不可或缺的重要元件,准确了解和理解运算放大器的参数对于正确设计和选择放大器至关重要。
只有综合考虑各项参数,才能选择适合自己应用的运放器件,并获得理想的性能。
运算放大器的主要参数运算放大器的性能可用一些参数来表示。
为了合理地选用和正确地使用运算放大器,必需了解各主要参数的意义。
(1)最大输出电压能使输出电压和输入电压保持不失真关系的最大输出电压,称为运算放大器的最大输出电压。
F007集成运算放大器的最大输出电压约为。
(2)开环电压放大倍数在运算放大器的输出端与输入端之间没有外接电路时所测出的差摸电压放大倍数,称为开环电压放大倍数。
越高,所构成的运算电路越稳定,运算精度也越高。
一般约为,即80~140dB。
(3)输入失调电压抱负的运算放大器,当输入电压(即把两输入端同时接地)时,输出电压。
但在实际的运算放大器中,由于制造中元件参数的不对称性等缘由,当输入电压为零时,。
反过来说,假如要,必需在输入端加一个很小的补偿电压,它就是输入失调电压。
一般为几毫伏,明显它愈小愈好。
(4)输入失调电流输入失调电流是指输入信号为零时,两个输入端静态基极电流之差,即。
一般在零点零几微安级,其值愈小愈好。
(5)输入偏置电流输入信号为零时,两个输入端静态基极电流的平均值,称为输入偏置电流,即。
它的大小主要和电路中第一级管子的性能有关。
这个电流也是愈小愈好,一般在零点几微安级。
(6)共模输入电压范围运算放大器对共模信号具有抑制的性能,但这共性能是在规定的共模电压范围内才具备。
如超出这个电压,运算放大器的共模抑制性能就大为下降,甚至造成器件损坏。
以上介绍了运算放大器的几个主要参数的意义,其他参数(如差模输入电阻、差模输出电阻、温度漂移、共模抑制比、静态功耗等)的意义是可以理解的,就不一一说明白。
总之,集成运算放大器具有开环电压放大倍数高、输入电阻高(几兆欧以上)、输出电阻低(约几百欧)、漂移小、牢靠性高、体积小等主要特点,所以它已成为一种通用器件,广泛而敏捷的地运用于各个技术领域中。
在选用集成运算放大器时,就像选用其他电路元件一样,要依据它们的参数说明,确定适用的型号。
运算放大器的参数运算放大器(Op-amp)是一种电子元件,具有高放大度、高输入阻抗和低输出阻抗等特性。
它的性质可以通过一系列参数来描述,这些参数包括:放大倍数、输入电阻、输出电阻、共模抑制比、带宽等,下面我们将逐一介绍它们的意义和作用。
1、放大倍数放大倍数是指在没有反馈的情况下,运算放大器输出电压与输入电压之间的比值。
放大倍数可以表示为Av,其单位为V/V(伏特/伏特)。
一个典型的运算放大器的放大倍数可以高达10万倍,相比之下,普通的放大器通常只有100-1000倍的放大倍数。
放大倍数在运算放大器的设计和使用中起着至关重要的作用,它决定了运算放大器的放大能力。
因此,放大倍数也是评价运算放大器性能的重要参数之一。
2、输入电阻输入电阻是运算放大器输入端的电阻。
在使用运算放大器时,有时需要对电路输入信号进行一些特殊的处理,如滤波、放大等等。
此时输入电阻就是一个很关键的参数,它决定了输入信号是否能够准确地被引入运算放大器中。
输入电阻通常用Rin表示,其单位为欧姆(Ω),一般情况下,运算放大器的输入电阻在百万至千万的范围内,因此,它的输入阻抗非常高,对于输入信号来说,它的影响非常小。
所以,输入电阻也被称为“高阻输入”。
3、输出电阻输出电阻是运算放大器输出端的电阻。
输出电阻可以理解为运算放大器内部电路的内部电阻。
输出端电阻通常用Ro表示,单位为欧姆(Ω)。
运算放大器的输出电阻对于电路的使用有着重要的意义,它决定了能否输出一个强有力的信号。
当负载电路阻值很大的时候,输出电阻才能够填补电路的空隙,否则,信号源的输出电平无法被放大到期望的水平4、共模抑制比共模抑制比是衡量运算放大器对共模干扰的抑制能力的参数。
共模抑制比可以理解为运算放大器内部电路在处理共模信号时,处理能力与处理差分信号时的处理能力之比。
在运算放大器的工作中,由于接触共模信号所产生的电荷、辐射和传导噪声、地线反射等引起的共模干扰是不可避免的。
而共模抑制比可以有效地抑制这些噪声干扰,使得运算放大器输出的信号不会因为共模信号干扰而失真。
运放参数解析定义全一、单位增益带宽GB单位增益带宽定义为:运放的闭环增益为1倍条件下,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得闭环电压增益下降3db(或是相当于运放输入信号的0.707)所对应的信号频率。
单位增益带宽是一个很重要的指标,对于正弦小信号放大时,单位增益带宽等于输入信号频率与该频率下的最大增益的乘积,换句话说,就是当知道要处理的信号频率和信号需要的增益后,可以计算出单位增益带宽,用以选择合适的运放。
这用于小信号处理中运放选型。
二、运放的带宽是表示运放能够处理交流信号的能力对于小信号,一般用单位增益带宽表示。
单位增益带宽,也叫做增益带宽积,能够大致表示运放的处理信号频率的能力。
例如某个运放的增益带宽=1MHz,若实际闭环增益=100,则理论处理小信号的最大频率1MHz/100=10KHz。
对于大信号的带宽,即功率带宽,需要根据转换速度来计算。
对于直流信号,一般不需要考虑带宽问题,主要考虑精度问题和干扰问题。
1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围,带宽越高,能处理的信号频率越高,高频特性就越好,否则信号就容易失真,不过这是针对小信号来说的,在大信号时一般用压摆率(或者叫转换速率)来衡量。
2、比如说一个放大器的放大倍数为n倍,但并不是说对所有输入信号的放大能力都是n倍,当信号频率增大时,放大能力就会下降,当输出信号下降到原来输出的0.707倍时,也就是根号2分之一,或者叫减小了3dB,这时候信号的频率就叫做运放的带宽。
3、当输出信号幅度很小在0.1Vp-p以下时,主要考虑增益带宽积的影响。
就是Gain Bandwidth=放大倍数*信号频率。
当输出信号幅度很大时,主要考虑转换速率Sr的影响,单位是V/uS。
在这种情况下要算功率带宽,FPBW=Sr/2πVp-p。
也就是在设计电路时要同时满足增益带宽和功率带宽。
三、运放关于带宽和增益的主要指标以及定义1、开环带宽:开环带宽定义为,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得开环电压增益从运放的直流增益下降3db(或是相当于运放的直流增益的0.707)所对应的信号频率。
运算放大器常见参数解析1. 增益(Gain):运算放大器的增益是指输入信号经过放大器后的输出信号相对于输入信号的放大倍数。
增益通常以分贝(dB)为单位表示。
放大器的增益决定了输出信号的大小,所以选择适当的增益对于系统的设计非常重要。
2. 带宽(Bandwidth):运算放大器的带宽是指放大器能够处理的频率范围。
带宽通常以赫兹(Hz)为单位表示。
带宽决定了放大器能够处理的输入信号频率范围,对于高频应用来说,需要选择具有较宽带宽的放大器。
3. 偏置电流(Bias Current):运算放大器的偏置电流是指放大器输入端和输出端之间的电流,它对于放大器的性能和稳定性都十分重要。
较低的偏置电流通常可以提高放大器的性能和增益,但过低的偏置电流可能会导致放大器不稳定。
4. 偏置电压(Bias Voltage):运算放大器的偏置电压是指放大器输入端和输出端之间的电压,它对于放大器的性能和稳定性也非常重要。
与偏置电流类似,适当的偏置电压可以提高放大器的性能,但过高或过低的偏置电压都可能会导致放大器的不稳定。
5. 输入电阻(Input Impedance):运算放大器的输入电阻是指放大器输入端的阻抗,它决定了放大器输入端的电压和电流关系。
较高的输入电阻可以减少信号源和放大器之间的干扰和电流泄漏,从而提高放大器的性能。
6. 输出电阻(Output Impedance):运算放大器的输出电阻是指放大器输出端的阻抗,它决定了输出信号的负载能力。
较低的输出电阻可以提高放大器的驱动能力和信号传输质量。
通常在设计中,会选择与负载匹配的输出电阻。
7. 输入偏置电压(Input Offset Voltage):运算放大器的输入偏置电压是指放大器输入电压与基准电压之间的差值。
较小的输入偏置电压可以减少对输入信号的失真和干扰,提高放大器的性能。
8. 温度漂移(Temperature Drift):运算放大器的温度漂移是指增益和偏置随温度变化的程度。

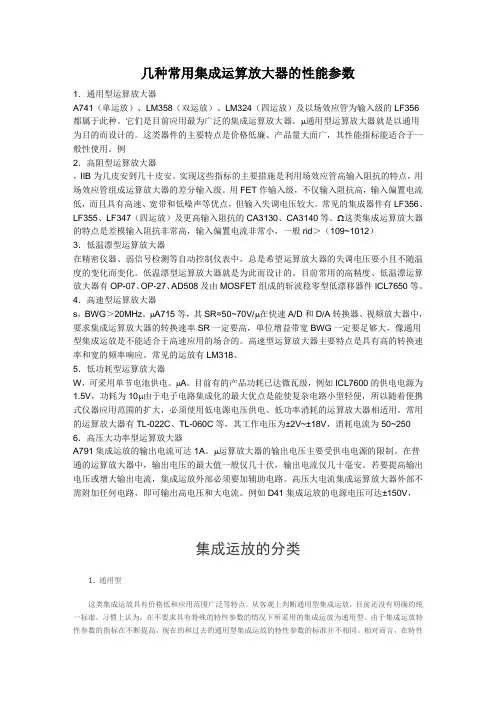

几种常用集成运算放大器的性能参数1.通用型运算放大器A741(单运放)、LM358(双运放)、LM324(四运放)及以场效应管为输入级的LF356都属于此种。
它们是目前应用最为广泛的集成运算放大器。
μ通用型运算放大器就是以通用为目的而设计的。
这类器件的主要特点是价格低廉、产品量大面广,其性能指标能适合于一般性使用。
例2.高阻型运算放大器,IIB为几皮安到几十皮安。
实现这些指标的主要措施是利用场效应管高输入阻抗的特点,用场效应管组成运算放大器的差分输入级。
用FET作输入级,不仅输入阻抗高,输入偏置电流低,而且具有高速、宽带和低噪声等优点,但输入失调电压较大。
常见的集成器件有LF356、LF355、LF347(四运放)及更高输入阻抗的CA3130、CA3140等。
Ω这类集成运算放大器的特点是差模输入阻抗非常高,输入偏置电流非常小,一般rid>(109~1012)3.低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中,总是希望运算放大器的失调电压要小且不随温度的变化而变化。
低温漂型运算放大器就是为此而设计的。
目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。
4.高速型运算放大器s,BWG>20MHz。
μA715等,其SR=50~70V/μ在快速A/D和D/A转换器、视频放大器中,要求集成运算放大器的转换速率SR一定要高,单位增益带宽BWG一定要足够大,像通用型集成运放是不能适合于高速应用的场合的。
高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。
常见的运放有LM318、5.低功耗型运算放大器W,可采用单节电池供电。
μA。
目前有的产品功耗已达微瓦级,例如ICL7600的供电电源为1.5V,功耗为10μ由于电子电路集成化的最大优点是能使复杂电路小型轻便,所以随着便携式仪器应用范围的扩大,必须使用低电源电压供电、低功率消耗的运算放大器相适用。
(完整)运算放大器常见参数解析编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)运算放大器常见参数解析)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)运算放大器常见参数解析的全部内容。
运放常见参数总结1。
输入阻抗和输出阻抗(Input Impedance And Output Impedance)一、输入阻抗输入阻抗是指一个电路输入端的等效阻抗。
在输入端上加上一个电压源U,测量输入端的电流I,则输入阻抗Rin就是U/I。
你可以把输入端想象成一个电阻的两端,这个电阻的阻值,就是输入阻抗。
输入阻抗跟一个普通的电抗元件没什么两样,它反映了对电流阻碍作用的大小。
对于电压驱动的电路,输入阻抗越大,则对电压源的负载就越轻,因而就越容易驱动,也不会对信号源有影响;而对于电流驱动型的电路,输入阻抗越小,则对电流源的负载就越轻。
因此,我们可以这样认为:如果是用电压源来驱动的,则输入阻抗越大越好;如果是用电流源来驱动的,则阻抗越小越好(注:只适合于低频电路,在高频电路中,还要考虑阻抗匹配问题。
另外如果要获取最大输出功率时,也要考虑阻抗匹配问题二、输出阻抗无论信号源或放大器还有电源,都有输出阻抗的问题。
输出阻抗就是一个信号源的内阻。
本来,对于一个理想的电压源(包括电源),内阻应该为0,或理想电流源的阻抗应当为无穷大.输出阻抗在电路设计最特别需要注意但现实中的电压源,则不能做到这一点。
我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源.这个跟理想电压源串联的电阻r,就是(信号源/放大器输出/电源)的内阻了.当这个电压源给负载供电时,就会有电流I从这个负载上流过,并在这个电阻上产生I×r的电压降.这将导致电源输出电压的下降,从而限制了最大输出功率(关于为什么会限制最大输出功率,请看后面的“阻抗匹配”一问)。

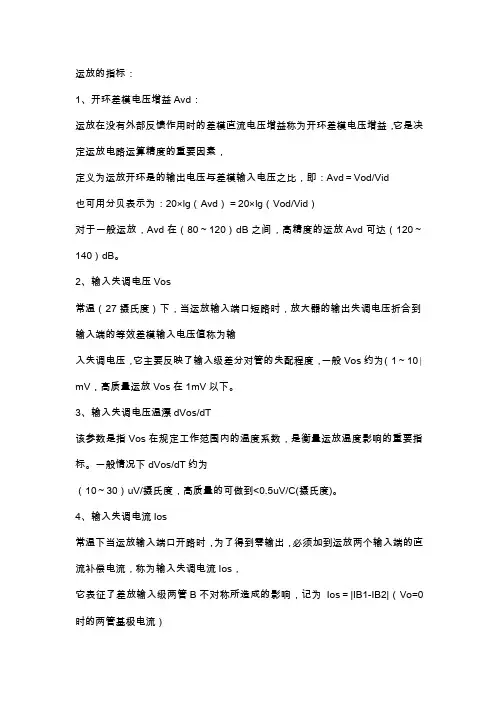

运放的指标:1、开环差模电压增益Avd:运放在没有外部反馈作用时的差模直流电压增益称为开环差模电压增益,它是决定运放电路运算精度的重要因素,定义为运放开环是的输出电压与差模输入电压之比,即:Avd=Vod/Vid也可用分贝表示为:20×lg(Avd)=20×lg(Vod/Vid)对于一般运放,Avd在(80~120)dB之间,高精度的运放Avd可达(120~140)dB。
2、输入失调电压Vos常温(27摄氏度)下,当运放输入端口短路时,放大器的输出失调电压折合到输入端的等效差模输入电压值称为输入失调电压,它主要反映了输入级差分对管的失配程度,一般Vos约为(1~10)mV,高质量运放Vos在1mV以下。
3、输入失调电压温漂dVos/dT该参数是指Vos在规定工作范围内的温度系数,是衡量运放温度影响的重要指标。
一般情况下dVos/dT约为(10~30)uV/摄氏度,高质量的可做到<0.5uV/C(摄氏度)。
4、输入失调电流Ios常温下当运放输入端口开路时,为了得到零输出,必须加到运放两个输入端的直流补偿电流,称为输入失调电流Ios,它表征了差放输入级两管B不对称所造成的影响,记为Ios=|IB1-IB2|(Vo=0时的两管基极电流)通常,Ios为(0.5~5)nA,高质量的可低于1nA。
5、输入失调电流的温漂dIos/dT它是指Ios在规定工作范围内的温度系数,也是衡量运放受温度影响的重要指标,通常约为(1~50)nA/C,高质量的约为几个pA/C。
6、输入偏置电流IB他是衡量差分对管输入电流绝对值大小的标志,当常温下(27C),输入信号为零且零输出时,用两个输入端的基极偏置电流平均值来表示。
IB太大,不仅在不同信号内阻的情况下,对静态工作点有较大影响,而且会影响温漂和运算精度,IB一般在10nA~1uA范围内;IB小,表明输入失调电流小,放大器的输入电阻高。
7、共模抑制比KCMR它是衡量输入级各参数对称程度的表志。
运算放大器参数
运算放大器是一种电子电路元件,它可以对输入信号进行放大、滤波、求和等运算。
运算放大器的参数对于电路设计和性能优化非常重要,以下是常见的运算放大器参数:
1. 增益:运算放大器的放大倍数,一般用电压增益表示,可以通过放大器的输出电压与输入电压的比值来计算。
2. 带宽:运算放大器的频率响应范围,即在该范围内放大器能够保持稳定的放大倍数。
3. 偏置电压:运算放大器输入端需要添加一个偏置电压才能正常工作,该电压会影响放大器的输入电平范围和输出电平范围。
4. 输入阻抗:运算放大器的输入端电阻,它会影响信号输入的负载能力和信号失真。
5. 输出阻抗:运算放大器的输出端电阻,它会影响输出信号的负载能力和信号失真。
6. 偏置电流:运算放大器的输入端需要一定的偏置电流来保持稳定的工作状态,该电流会影响输入端的输入电平范围和信号失真。
7. 跨导:运算放大器的输入端电压变化与输出电流变化的比值,也称为转移电导。
它会影响运算放大器的放大倍数和带宽。
以上是常见的运算放大器参数,不同的运算放大器型号和用途需要考虑不同的参数,以满足电路设计的要求和性能优化。
- 1 -。
集成运算放大器主要参数
集成运放的参数较多,其中主要参数分为直流指标和交流指标。
其中主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
1.直流指标
输入失调电压VIO:输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性,对称性越好,输入失调电压越小。
输入失调电压是运放的一个十分重要的指标,特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV之间;采用场效应管做输入级的,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV 以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移(简称输入失调电压温漂)αVIO:输入失调电压的温度漂移定义为在给定的温度范围内,输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充,便于计算在给定的工作范围内,放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间,精密运放的输入失调电压温漂小于±1μV/℃。
常用运放参数大全ISO106高压,隔离缓冲放大器ISO106同ISO102性能基本相同,主要区别要以下两点:①ISO106的连续隔离电压3500;②ISO106封装为40引脚DIP组件;主要引脚定义可参看ISO102。
LF147/347四JFET输入运算放大器输入失调电压1mV(LF147)、5mV(LF347);温度漂移10μV/℃;偏置电流50pA增益带宽4MHz;转换速率13V/μs;噪声20nV/(Hz^1/2)(1kHZ);消耗电流7.2mA。
±22V电源(LF147)、±18V电源(LF347);差模输入电压±38V(LF147)、±30V(LF347);共模输入电压±19V(LF147)、±15V(LF347);功耗500mW。
LF155/255/355JFET输入运算放大器输入失调电压1mV(LF155/355)、3mV(LF255);温度漂移3μV/℃(LF155/355)、5μV/℃(LF255);偏置电流30pA增益带宽GB=2.5MHz;转换速率5V/μs;噪声20nV/(Hz^1/2)(1kHZ);消耗电流2mA。
±40V电源(LF155/255)、±30V电源(LF355);共模输入电压±20V(LF155/255)、±16V(LF355);输入阻抗10^12Ω共模抑制比100dB;电压增益106dB。
LF353双JFET输入运算放大器输入失调电压5mV;温度漂移10μV/℃;偏置电流50pA;增益带宽GB=4MHz;转换速率13V/μs;噪声16nV/(Hz^1/2)(1kHZ);消耗电流1.8mA。
±18V电源;差模输入电压±30V;共模输入电压±15V;功耗500mW。
LF411/411A低失调、低漂移、JFET输朐怂惴糯笃?br> 输入失调电压800μV(LF411)、300μV(LF411A);温度漂移7μV/℃;偏置电流50pA;增益带宽GB=4MHz;转换速率15V/μs;噪声23nV/(Hz^1/2)(1kHZ);消耗电流1.8mA。
运算放大器的参数选型与应用一、运算放大器的参数1.基本参数:(1)增益(A):运算放大器的放大能力,通常以电压增益或电流增益表示。
(2)输入阻抗(Rin):运算放大器对输入信号源的接收能力,一般较高,以保持输入信号源的电路完整性。
(3)输出阻抗(Rout):运算放大器提供给负载的输出能力,一般较低,以最大限度地传递放大的信号。
(4)带宽(B):运算放大器能够放大信号的频率范围。
(5)共模抑制比(CMRR):运算放大器对共模信号的抑制能力。
2.典型参数:(1)输入偏置电压(Vio):运算放大器非平衡输入端的直流电压差异。
(2)输入偏置电流(Iio):运算放大器非平衡输入端的直流电流差异。
(3)输入偏置电流温漂(Iio TC):运算放大器输入偏置电流随温度变化的程度。
(4)输入失调电压(Vos):漏电流通过输出端电阻引起的电压差。
(5)输出失调电压(Vos):输出电压与期望输出电压之间的差异。
二、运算放大器的选型1.输入信号要求:根据要放大的信号类型,确定所需的运算放大器是单电源还是双电源,是直流耦合还是交流耦合。
2.增益和带宽需求:根据系统设计的需求,选择具有足够放大增益和带宽的运算放大器。
3.供电电源需求:选择适合实际供电电源范围的运算放大器。
4.共模抑制比要求:根据具体应用的共模干扰程度确定所需的共模抑制比。
5.工作温度和封装要求:根据实际工作温度和应用环境,选择适合的运算放大器封装。
三、运算放大器的应用1.模拟电路放大:2.滤波器设计:3.比较器设计:4.阻容电路设计:5.仪器放大器设计:总结:运算放大器作为一种重要的电子元件,具有广泛的应用领域。
在使用运算放大器时,需要根据具体应用的需求来选择合适的运算放大器型号,并根据参数来进行电路设计和调试。
运算放大器的应用非常灵活,可以用于模拟电路放大、滤波器设计、比较器设计、阻容电路设计和仪器放大器设计等。
运算放大器参数详解运算放大器是一种电子设备,用于放大电压,实现信号处理和放大。
它具有以下参数:1. 增益(Gain):增益是运算放大器输出电压与输入电压之比。
它表示运算放大器在输入信号上的放大倍数。
2. 带宽(Bandwidth):带宽是指运算放大器能够放大的频率范围。
在带宽之外的信号将被减弱或屏蔽。
3. 输入阻抗(Input Impedance):输入阻抗是运算放大器输入端的电阻。
它影响信号源与运算放大器之间的匹配。
4. 输出阻抗(Output Impedance):输出阻抗是运算放大器输出端的电阻。
它影响运算放大器输出信号的传输质量和负载匹配。
5. 输入偏置电流(Input Bias Current):输入偏置电流是指进入运算放大器输入端的电流。
它对输入信号的准确性和稳定性有影响。
6. 温度漂移(Temperature Drift):温度漂移是指运算放大器参数随温度变化的变化。
它会导致运算放大器的性能随环境温度变化而变化。
7. 共模抑制比(Common Mode Rejection Ratio,CMRR):CMRR是运算放大器对共模信号抑制的能力。
较高的CMRR意味着运算放大器对共模信号的抑制能力更强。
8. 噪声(Noise):噪声是运算放大器输出信号中的非期望信号,通常由电子器件的不完美性和环境干扰引起。
在某些应用中,噪声是一个重要的参数,需要尽量降低。
以上是一些常见的运算放大器参数,它们决定了运算放大器在特定应用中的性能。
不同的应用需要不同的参数要求,因此在选择运算放大器时,我们需要仔细考虑这些参数。
一、增益带宽积
英文:Gain Bandwidth Product。
缩写:GBP,GBWP, GBW or GB。
增益带宽积是用来简单衡量放大器的性能的一个参数。
就像它的名字一样,这个参数表示增益和带宽的乘积。
在频率足够大的时候,增益带宽积是一个常数。
举例说明:假设运算放大器的增益带宽积为1 MHz,它意味着当频率为1 Mhz时,器件的增益下降到单位增益。
即此时A=1。
同时说明这个放大器最高可以以1 MHz的频率工作而不至于使输入信号失真。
由于增益与频率的乘积是确定的,因此当同一器件需要得到10倍增益时,它最高只能够以100 kHz的频率工作。
二、单位增益带宽
单位增益带宽定义为,运放的闭环增益为1倍条件下,将一个频率可变恒幅正弦小信号输入到运放的输入端,随着输入信号频率不断变大,输出信号增益将不断减小,当从运放的输出端测得闭环电压增益下降3db(或是相当于运放输入信号的0.707)时,所对应的信号频率乘以闭环放大倍数1所得的增益带宽积。
单位增益带宽是一个很重要的指标,对于正弦小信号放大时,单位增益带宽等于输入信号频率与该频率下的最大增益的乘积,换句话说,就是当知道要处理的信号频率和信号需要的增益后,可以计算出单位增益带宽,用以选择合适的运放。
这用于小信号处理中运放选型。
单位增益带宽, 电压增益为1 时的带宽. 有的文件称为"带宽增益乘积" GBW, 可以用来
估算你的放大器电路带宽. 如ICL76XX 的GBW=44KHz, 当接成电压跟随器G=1 时
BW=44KHz, 而接成正反相运算电路G=10 时, BW=4.4KHz.
三、电源抑制比
Power Supply Rejection Ratio
电源抑制比(PSRR)是输入电源变化量(以伏为单位)与转换器输出变化量(以伏为单位)的比值,常用分贝表示。
对于高质量的D/A转换器,要求开关电路及运算放大器所用的电源电压发生变化时,对输出的电压影响极小。
通常把满量程电压变化的百分数与电源电压变化的百分数之比称为电源抑制比。
四、输入失调电压
失调电压,又称输入失调电压,Input Offset Voltage, 记为U1,一个理想的运放,当输入电压为0时,输出电压也应为0。
但实际上它的差分输入级很难做到完全对称。
通常在输入电压为0时,存在一定的输出电压。
解释一:在室温25℃及标准电源电压下,输入电压为0时,为使输出电压为0,在输入端加的补偿电压叫做失调电压。
解释二:输入电压为0时,输出电压Vo折合到输入端的电压的负值,即VIO=- VO|VI=0/AVO 输入失调电压反映了电路的对称程度,其值一般为±1~10mV
五、开环增益
OPEN-LOOP gain
在不具负反馈情况下(开环路状况下),运算放大器的放大倍数称为开环增益,简称AVOL。
AVOL的理想值为无限大,一般约为数千倍至数万倍之间,其表示法有使用dB及V/mV等,例如μA741C及LM318的AVOL典型值均为200V/mV或106dB。
六、全功率带宽
英文:Full-power Bandwidth (简称FPBW)
同义词:满幅功率带宽
定义一:是指满量测输入在重构的输出基频下降到3分贝时低于其低频时的频率。
定义二:是指在运放输出端重现无失真正弦波的最大频率。
计算公式:FPBW = SR / (2π * Vpeak),其中Vpeak为输出的峰值幅度
七、输入偏置电流
Input offset current
输入偏置电流定义为当运放的输出直流电压为零时,其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
输入偏置电流与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入偏置电流在±10nA~1μA之间;采用场效应管做输入级的,输入偏置电流一般低于1nA。
八、输入失调电流
input offset current
单片运放的制造工艺趋于使电压反馈运放的两个偏置电流相等,但不能保证两个偏置电流相等。
在电流反馈运放中,输入端的不对称特性意味着两个偏置电流几乎总是不相等的。
这两个偏置电流之差为输入失调电流IOS,通常情况下IOS很小。
