放大器噪声系数计算

噪声系数的计算方法摘要：介绍了测量噪声系数的几种典型测量，重点分析了目前实际工程和研究中最常用的噪声系数测量方法—Y系数法，并对测量误差的主要来源进行了分析，阐述了噪声发生器性能和环境温度变化对测量结果的影响。

关键词：噪声系数；测量误差；Y因子MethodsofNoiseFigureMeasuringAbstract：Inthispaper,itintroducedmethodsofnoisefiguremeasuring.Manyemphasesare putonanalyzingY-factormethodwhichisthemostwidely-usednoisefiguremeasu ringmethodnowadaysinpracticalengineeringandstudy.Andanalyzethemainsou rceofmeasurementerror,explaintheeffectsof noisegenerator’sperformance andthechangeofenvironmenttemperatureinmeasurementresults.Keywords:noisefigure;measurementerror;Y-factor1.前言噪声系数测量方法基本上取决于两种输入功率条件下,被测输出功率的测量,实际上是计算两个噪声功率的相对比值。

在怎样改变输入功率方面,人们采用过热负载与冷负载、气体放电噪声源、限温二极管、信号发生器和现今使用的固态噪声源。

测量方法上也有多种,在先进的噪声系数测量仪器出现以前,工程师们就想到了很多简易的噪声系数测量方法,其特点是所需要的设备少,操作简单,但测量精度不高,应用范围比较窄,虽然如此,过去被广泛使用的简易测量方法在今天在部分领域仍然有一定的应用价值。

2噪声系数的典型方法噪声系数是表征线性二端口网络或二端口变换器系统噪声特性的一个重要参数。

低噪声放大器稳定系数k的计算在放大器设计和应用中，稳定系数k是一个非常重要的参数。

它代表了放大器的稳定性和抗干扰能力，是评价放大器性能的重要指标之一。

在低噪声放大器设计中，稳定系数k的计算尤为关键，因为放大器的噪声性能对系统整体的性能有着重要的影响。

在本文中，我们将详细介绍低噪声放大器稳定系数k的计算方法及其相关知识。

1. 低噪声放大器的定义低噪声放大器是一种具有低噪声系数的放大器，其主要特点是在放大信号的同时尽量减小输入信号中的噪声，从而提高输出信号的信噪比。

低噪声放大器广泛应用于无线通信系统、卫星通信系统、雷达系统等对信号传输质量要求较高的场合。

2. 低噪声放大器的稳定系数k稳定系数k是衡量放大器稳定性的重要参数，它的定义是放大器开环传输函数的幅度变化与相位变化之比。

稳定系数k越大，表示放大器的稳定性越好，对外部干扰的抵抗能力越强。

3. 稳定系数k的计算方法稳定系数k的计算方法有多种，其中比较常用的是极点分布法和Nyquist稳定判据法。

下面分别介绍这两种方法的计算步骤。

3.1 极点分布法极点分布法是一种简单直观的计算方法，其步骤如下：（1）根据放大器的开环传输函数，求出其极点的位置；（2）根据极点的位置，计算出稳定系数k的值。

3.2 Nyquist稳定判据法Nyquist稳定判据法是一种基于Nyquist图的计算方法，其步骤如下：（1）根据放大器的开环传输函数，绘制出Nyquist图；（2）根据Nyquist图上的相位裕度和增益裕度，计算出稳定系数k的值。

4. 稳定系数k的意义稳定系数k的大小直接影响着放大器在实际应用中的稳定性和性能。

当稳定系数k足够大时，表示放大器对外部干扰的抗干扰能力较强，有利于提高整个系统的抗干扰性能；反之，如果稳定系数k较小，放大器容易受到外部干扰的影响，从而影响系统的正常工作。

5. 结论稳定系数k是评价放大器稳定性和抗干扰能力的重要参数，其计算方法主要有极点分布法和Nyquist稳定判据法。

甚低频低噪声放大器噪声系数测量-一、引言1.1 研究背景1.2 研究目的1.3 研究意义二、低频低噪声放大器的噪声系数2.1 噪声的概念2.2 噪声的分析2.3 噪声系数的定义与测量方法三、测量系统的设计3.1 测量系统概述3.2 噪声测量仪器的选择3.3 测量电路的设计四、实验与结果分析4.1 实验方案设计4.2 实验数据处理与分析4.3 结果讨论五、结论和展望5.1 结论总结5.2 展望研究方向参考文献一、引言1.1 研究背景在电子行业中，低频低噪声放大器是十分重要的一类电路。

它们广泛应用于高灵敏度的测量、感应、放大等方面，如传感器、音频系统、医疗设备等领域中。

噪声系数是评估低噪声设备性能的重要指标之一，它描述了器件在信号处理过程中产生的电磁干扰对信号的影响程度。

因此，研究低频低噪声放大器的噪声系数测量方法具有重要的理论意义和实际应用价值。

1.2 研究目的本次研究旨在探究低频低噪声放大器的噪声系数测量方法，建立一套系统化的测量系统，能够准确、可靠地测量低频低噪声放大器的噪声系数。

同时还要探讨如何降低噪声系数，提高放大器的信噪比，进一步提高器件性能。

1.3 研究意义在实际应用中，低频低噪声放大器的噪声系数是十分重要的指标。

它对于电子仪器的性能和精度提高有着决定性的影响。

因此，研究设计低噪声、高性能的低频低噪声放大器对于提高电子仪器性能的发展有着十分积极的推动作用。

本文在探究低频低噪声放大器的噪声系数测量方法及其影响因素的基础上，降低噪声系数，优化性能的方法，为低频低噪声放大器的研究和应用提供了理论和实践基础。

二、低频低噪声放大器的噪声系数2.1 噪声的概念噪声是一个随机的信号，对于元器件来说，噪声通常指的是其输出信号中包含的随机成分，与输入信号无关。

这种随机性来源于器件内部运动的不规则性以及分布不均衡等因素。

噪声被分为多种类型，其中最常用的指标是均方根 (root mean square, RMS) 值。

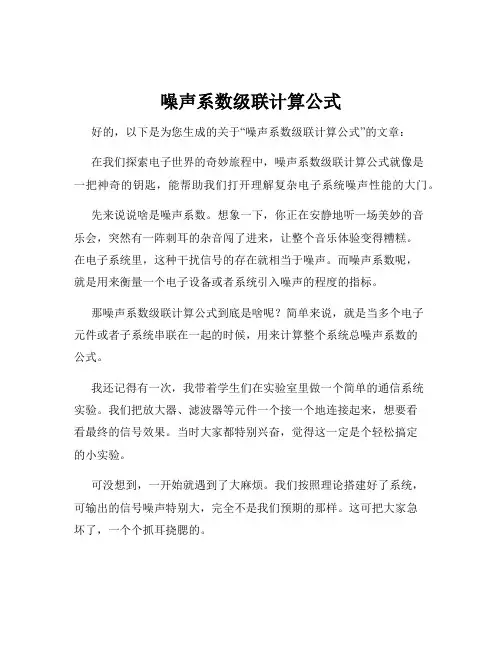

噪声系数级联计算公式好的，以下是为您生成的关于“噪声系数级联计算公式”的文章：在我们探索电子世界的奇妙旅程中，噪声系数级联计算公式就像是一把神奇的钥匙，能帮助我们打开理解复杂电子系统噪声性能的大门。

先来说说啥是噪声系数。

想象一下，你正在安静地听一场美妙的音乐会，突然有一阵刺耳的杂音闯了进来，让整个音乐体验变得糟糕。

在电子系统里，这种干扰信号的存在就相当于噪声。

而噪声系数呢，就是用来衡量一个电子设备或者系统引入噪声的程度的指标。

那噪声系数级联计算公式到底是啥呢？简单来说，就是当多个电子元件或者子系统串联在一起的时候，用来计算整个系统总噪声系数的公式。

我还记得有一次，我带着学生们在实验室里做一个简单的通信系统实验。

我们把放大器、滤波器等元件一个接一个地连接起来，想要看看最终的信号效果。

当时大家都特别兴奋，觉得这一定是个轻松搞定的小实验。

可没想到，一开始就遇到了大麻烦。

我们按照理论搭建好了系统，可输出的信号噪声特别大，完全不是我们预期的那样。

这可把大家急坏了，一个个抓耳挠腮的。

这时候，我就提醒他们，要好好想想噪声系数级联计算公式。

我们开始一个一个地检查元件的噪声系数，然后按照公式认真计算和分析。

经过一番努力，终于发现问题出在其中一个放大器上，它的噪声系数比我们预期的要高得多。

更换了合适的放大器后，再次测试，哇，信号清晰多了，噪声也明显降低，大家都欢呼起来。

通过这个小小的实验经历，同学们对噪声系数级联计算公式有了更深刻的理解和认识。

这噪声系数级联计算公式啊，就像是一条无形的线，把一个个独立的元件串成了一个整体。

比如说，有两个元件，它们的噪声系数分别是 F1 和 F2，增益分别是 G1 和 G2 ，那么级联后的总噪声系数 F 就可以通过公式 F = F1 + (F2 - 1) / G1 来计算。

在实际应用中，这个公式可太重要了。

比如在无线通信系统中，从发射端到接收端，中间经过了好多的处理环节，每个环节都可能引入噪声。

低噪放级联公式低噪放级联公式这玩意儿，在电子电路的世界里可是个相当重要的存在。

咱先来说说啥是低噪放级联。

简单讲，就是把多个低噪声放大器一个接一个地连起来，就像串糖葫芦似的。

为啥要这么干呢？因为单个低噪放的性能可能有限，把它们连起来就能实现更好的效果。

要说这低噪放级联公式啊，那可有点复杂。

它涉及到一堆参数，像增益啦、噪声系数啦等等。

比如说，你有两个低噪放，第一个的增益是 G1，噪声系数是 F1；第二个的增益是 G2，噪声系数是 F2。

那级联之后的总增益 G 总就等于 G1 乘以 G2，这还算简单吧。

但噪声系数就没那么容易了。

级联后的噪声系数 F 总就等于 F1 加上（F2 - 1）/G1 。

这公式看起来有点头疼，但咱们慢慢捋一捋。

我记得有一次给学生们讲这个知识点，那场面真是热闹。

有个学生瞪着大眼睛，一脸迷茫地问我：“老师，这公式到底咋用啊？”我就拿了个实际的电路例子给他讲。

那是一个收音机的电路，里面就用到了低噪放级联。

我指着电路图，一点点地给他分析每个低噪放的参数，然后再代入公式计算。

那孩子一开始还是云里雾里的，可我耐心地多讲了几遍，他终于恍然大悟，那种开心的表情，让我觉得自己的努力特别值。

在实际应用中，这低噪放级联公式可太有用了。

比如说在通信系统里，要保证信号的质量，就得把噪声控制在很低的水平。

通过这个公式，我们就能算出怎么级联低噪放才能达到最佳效果。

再比如说在卫星通信中，信号从遥远的太空传过来已经很微弱了，如果接收端的低噪放级联没设计好，那很可能就接收不到清晰的信号。

这时候，准确运用级联公式就至关重要。

总之，低噪放级联公式虽然有点复杂，但只要我们认真理解，多结合实际例子去练习，就一定能掌握它，让它为我们的电子电路设计服务。

可别被它一开始的复杂样子给吓住啦，只要用心，啥都能学会！。

低噪声放大器的设计与仿真随着技术与工艺的提高，通信系统中限制通信距离的因素已不是信号的微弱程度，而是噪声干扰的程度。

克服噪声干扰是设计电子设备必须考虑的问题。

从广义上来讲。

噪声是指设计中不需要的干扰信号，然而各种各样的通信信号通常是以电波形式传播，因此，接收有用信号的同时，不可避免地混入各种无用信号。

即便是采取滤波、屏蔽等方法，还是会有或多或少无用的信号渗入到接收信道中，干扰后续信号处理。

在改善外部干扰的同时，还需充分发挥设计人员的主观能动性，即就是从接收机内部降低设备自身干扰，主要是采用低噪声放大器来实现。

因此，这里提出一种低噪声放大器的设计方案。

1 低噪声放大器技术指标与设计原则1．1 主要技术指标低噪声放大器的主要技术指标包括：噪声系数、功率增益、输入输出驻波比、反射系数和动态范围等。

由于设计低噪声放大器时，在兼顾其他各指标的同时，主要考虑噪声系数。

噪声系数是信号通过放大器(或微波器件)后，由于放大器(或微波器件)产生噪声使得信噪比变坏。

信噪比下降的倍数就是噪声系数，通常用NF表示。

放大器自身产生的噪声常用等效噪声温度表示。

噪声温度与噪声系数NF的关系式中，T0为环境温度，通常以绝对温度为单位，293 K，注意：这里的噪声系数NF并非以dB 为单位。

对于单级放大器，噪声系数的计算公式为式中，NFmin为晶体管最小噪声系数，由晶体管本身决定；Γout、Rn、Гs分别为获得NFmin时的最佳源反射系数、晶体管等效噪声电阻、晶体管输入端的源反射系数。

而多级放大器噪声系数的计算公式为式中，NF总为放大器整机噪声系数；NF1、NF2、NF3分别为第1，2，3级的噪声系数；G1、G2分别为第1，2级功率增益。

从式(3)看出，当前级增益G1和G2足够大时，整机的噪声系数接近第l级的噪声系数。

因此多级放大器中，第1级的噪声系数大小起决定作用。

1．2 设计原则1．2．1 晶体管的选取射频电路中低噪声晶体管的主要技术指标为：高增益、低噪声以及足够的动态范围。

放大器参数说明工作频率范围（F）：指放大器满足各级指标的工作频率范围。

放大器实际的工作频率范围可能会大于定义的工作频率范围。

功率增益（G）：指放大器输出功率和输入功率的比值，单位常用“dB”。

增益平坦度(ΔG)：指在一定温度下，在整个工作频率范围内，放大器增益变化的范围。

增益平坦度由下式表示（见图1）: 图1 ΔG=±（Gmax-Gmin）/2dB ΔG：增益平坦度Gmax：增益——频率扫频曲线的幅度最大值Gmin：增益——频率扫频曲线的幅度最小值噪声系数(NF)：噪声系数是指输入端信噪比与放大器输出端信噪比的比值，单位常用“dB”。

噪声系数由下式表示：NF=10lg(输入端信噪比/输出端信噪比）在放大器的噪声系数比较低（例如NF<1）的情况下，通常放大器的噪声系数用噪声温度（T）来表示。

噪声系数与噪声温度的关系为：T=（NF-1）T0 或NF=T/T0+1 T0-绝对温度（290K）噪声系数与噪声温度的换算表(见图2)1分贝压缩点输出功率（P1dB）：放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。

这种放大器称之为线性放大器，这两个功率之比就是功率增益G。

随着输入功率的继续增大，放大器进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。

通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点，用P1dB表示。

（见图3）典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3-4dB。

三阶截点（IP3）：测量放大器的非线性特性，最简单的方法是测量1dB压缩点功率电平P1dB。

另一个颇为流行的方法是利用两个相距5到10MHz的邻近信号，当频率为f1和f2的这两个信号加到一个放大器时，该放大器的输出不仅包含了这两个信号，而且也包含了频率为mf1+nf2的互调分量（IM），这里，称m+n为互调分量的阶数。
