脉冲(预测)反褶积原理

反褶积处理方法要点反褶积处理是一种常用的信号处理方法，它可以用于去除信号中的卷积效应，从而提高信号的清晰度和分辨率。

在实际应用中，反褶积处理方法有着广泛的应用，例如在地震勘探、医学成像、图像处理等领域都有着重要的应用。

本文将介绍反褶积处理方法的要点，以帮助读者更好地理解和应用该方法。

一、反褶积处理的基本原理反褶积处理的基本原理是通过对信号进行卷积运算的逆运算，去除信号中的卷积效应。

在数学上，反褶积处理可以表示为：f(t) = g(t) * h(t) + n(t)其中，f(t)表示观测信号，g(t)表示真实信号，h(t)表示卷积核，n(t)表示噪声。

反褶积处理的目标是通过观测信号f(t)和卷积核h(t)，还原出真实信号g(t)。

二、反褶积处理的要点1. 选择合适的卷积核选择合适的卷积核是反褶积处理的关键。

卷积核的选择应该考虑到信号的特点和噪声的影响。

一般来说，卷积核应该具有平滑性和高分辨率的特点，以保证反褶积处理的效果。

2. 去除噪声的影响噪声是影响反褶积处理效果的主要因素之一。

在进行反褶积处理之前，应该对信号进行去噪处理，以提高信号的清晰度和分辨率。

3. 选择合适的反褶积算法反褶积处理有多种算法，包括Wiener滤波、Tikhonov正则化、最小二乘法等。

在选择反褶积算法时，应该根据信号的特点和噪声的影响进行选择，以保证反褶积处理的效果。

4. 控制反褶积处理的参数反褶积处理的效果受到多个参数的影响，包括卷积核的大小、去噪处理的程度、反褶积算法的选择等。

在进行反褶积处理时，应该根据实际情况控制这些参数，以达到最佳的反褶积处理效果。

三、反褶积处理的应用反褶积处理在地震勘探、医学成像、图像处理等领域都有着广泛的应用。

在地震勘探中，反褶积处理可以用于提高地震数据的清晰度和分辨率，从而更好地识别地下结构。

在医学成像中，反褶积处理可以用于去除图像中的模糊效应，提高图像的清晰度和分辨率。

在图像处理中，反褶积处理可以用于去除图像中的模糊效应，提高图像的清晰度和细节。

第一章概述1.1 地震数据处理的目的是对地震采集数据做各种处理提高反射波数据的信噪比、分辨率和保真度以便于解释。

地震数据处理主要包括地震反褶积、叠加和偏移成像三大技术。

地震反褶积是通过压缩地震子波提高地震时间分辨率；叠加的目的是压制随机噪声提高地震信噪比；偏移成像包括射线偏移和波动方程偏移两大类，主要目的是实现反射界面的空间归位和恢复反射界面空间的波场特征、振幅变化和反射系数，提高地震空间分辨率和地震保真度。

1.2地震数据处理包括预处理、常规处理和特殊处理三个阶段。

常规处理包括反褶积、叠加和偏移三大技术。

预处理是把野外数据格式转换成适合计算机处理的格式并对数据做相应编辑和校正。

它包括数据解编、格式转换、编辑、几何扩散校正、建立野外观测系统和野外静校正等。

数据解编：把按时分道的数据记录方式变换成按道分时的数据记录方式。

道编辑：噪音道、带有瞬变噪音的道或单频信号道都要删除；极性反转的道要改正。

几何扩散校正：通过给数据加一增益恢复函数，以校正波前（球面）扩散对振幅的影响。

野外静校正：对路上资料，把所有炮点和接收点位置均校正到一个公共基准面上，以消除高程、低降速带和井深对旅行时的影响。

反褶积的基础是最佳维纳滤波。

特殊处理主要包括T-P变换、小波变换、三维叠前深度偏移、子波处理、属性分析和反演等。

T-P变换：将偏移距-时间域变换到射线参数-截距时间域，可用来压制面波和多次波。

小波变换：小波变换与多尺度分析可用于去噪、数据压缩、提高分辨率处理、信号增强和解波动方程等。

第二章数字滤波2.1 滤波器可以分为模拟滤波器和数字滤波器采样定理时域实参数的滤波器，其频率振幅谱是偶对称的，而相位谱是奇对称的。

一个滤波器如果是稳定的，这是指当输入信号为有限信号时，其输出也是有限信号。

最小相位，在时间域中也称最小能量延迟，在频率域则常称为最小相位滞后。

纯振幅滤波器也称零相位滤波器。

又称为理想滤波器。

2.2 理想滤波器常设计成四种类型：低通滤波器、带通滤波器、带陷滤波器和高通滤波器。

反褶积的原理和应用1. 什么是反褶积反褶积是一种信号处理技术，用于恢复被褶积模糊过的信号。

褶积是一种线性运算，将两个函数合成为一个函数。

在信号处理中，常常需要将一个信号与系统的脉冲响应进行褶积，从而实现信号的去模糊处理。

但在实际应用中，这种模糊操作可能会导致信息的丢失或者模糊，因此需要将模糊过的信号进行反褶积处理，恢复原信号的清晰度和准确性。

2. 反褶积的原理反褶积的原理基于褶积的可逆性。

在褶积操作中，原信号与系统的脉冲响应相乘并求和得到模糊信号。

反褶积即通过找到一个逆滤波器，将模糊信号与该逆滤波器进行滤波，从而恢复出原信号。

反褶积的数学表达式为：原信号 = 反褶积（模糊信号，脉冲响应）其中，反褶积（）代表反褶积操作，模糊信号为经过褶积操作得到的信号，脉冲响应为系统的响应函数。

3. 反褶积的应用3.1 无线通信领域在无线通信领域，反褶积被广泛应用于信道均衡和符号检测。

在无线信道传输过程中，由于多径效应等因素的影响，信号可能会受到褶积模糊的影响，造成接收信号的失真。

通过使用反褶积算法对接收信号进行处理，可以有效地消除信道带来的影响，提高信号的接收质量。

3.2 显微镜图像恢复在显微镜图像的拍摄过程中，由于光学系统的限制以及物理因素的影响，得到的图像可能会存在模糊或失真等问题。

通过采用反褶积算法，可以对图像进行去模糊处理，提高图像的清晰度和准确性，从而更好地观察和分析目标物体。

3.3 地震数据处理在地震探测和勘探过程中，地震数据可能会受到地下介质的复杂反射和折射影响，导致地震图像的模糊和失真。

采用反褶积算法对地震数据进行处理，可以消除模糊和去除干扰信号，提高地震图像的分辨率和准确性，帮助地质学家更好地理解地下结构。

3.4 知觉学研究在人类视觉系统的研究中，反褶积被广泛应用于图像处理和视觉感知的研究中。

通过采用反褶积算法，可以还原图像背后的物理信息，研究人类视觉系统在感知和认知过程中的工作原理和机制，对于理解人类视觉系统的功能和性能具有重要意义。

论反褶积的概念及类型论文提要地震勘探技术在油气田勘探开发中起着重要作用。

地震勘探包括地震采集、处理和解释三大部分。

地震采集是利用野外地震采集系统获取地震数据处理所需的反射波数据；地震数据处理的目的是对地震采集数据做各种处理提高反射波数据的信噪比、分辨率和保真度以便于解释；地震解释分为构造和岩性解释，目的是确定地震反射波数据的地质特征和意义。

地震数据处理依赖于地震采集数据的质量，处理结果直接影响解释的正确性和精确度。

探讨地震处理的基本原理和基本方法有助于全面利用采集数据，充分利用处理方法，为地震解释提供可靠的处理成果剖面。

正文地震数据处理主要包括地震反褶积、叠加和偏移成像三大技术。

地震反褶积是通过压缩地震子波提高地震时间分辨率；叠加的目的是压制随机噪声提高地震信噪比；偏移成像包括射线偏移和波动方程偏移两大类，主要目的是实现反射界面的空间归位和恢复反射界面空间的波场特征、振幅变化和反射系数，提高地震空间分辨率和地震保真度。

反褶积是地震资料最常用和最重要的处理方法之一。

反褶积可在叠前做也可在叠后做。

叠前反褶积的目的是把地震子波压缩成尖脉冲来改进时间分辨率。

叠后的预测反褶积主要是消除海上鸣震（交混回响）等多次波干扰，突出有效波，提高地震资料的信噪比。

在常规处理中反褶积的基础是最佳维纳滤波。

反褶积后要用某种类型的道均衡，以使数据达到通常的均方根振幅水平。

一、反褶积的概念（一）反褶积问题的提出实际地震记录由于受复杂子波的作用和干扰的影响，分辨能力较低，地质界面上各反射波互相叠加、彼此干涉，成为一复杂的形式，不能通过地质资料的解释，得到准确的地质界面。

反褶积的目的就是要通过某种数学方法，压缩地震子波，使地震记录分辨率提高，从而近似反射系数剖面，得到地下介质精确的反射结构。

假定地震记录不含干扰，何以得到x(t)=b(t)*ξ(t) （1-1）对应的频率域形式X(ω)=B(ω)×Ξ(ω)（1-2）令A(ω)=1/ B(ω)（1-3）则可得到Ξ(ω)= A(ω)×X(ω)（1-4）写成时间域形式ξ(t)=a(t)* x(t)（1-5）由x(t)=b(t)* ξ(t) 和ξ(t)=a(t)* x(t)可以看到：前者由子波和反射系数得到地震记录，是一褶积过程；后者则反过来，由一函数与地震记录褶积得到反射系数，这一过程可被称为反褶积。

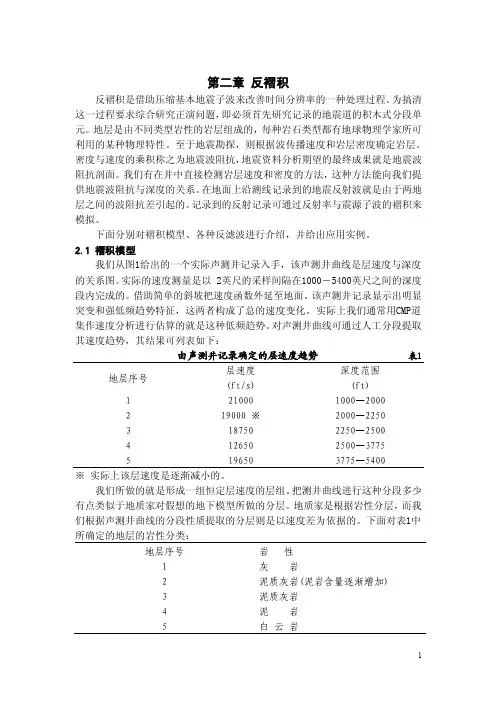

第二章反褶积反褶积是借助压缩基本地震子波来改善时间分辨率的一种处理过程。

为搞清这一过程要求综合研究正演问题，即必须首先研究记录的地震道的积木式分段单元。

地层是由不同类型岩性的岩层组成的，每种岩石类型都有地球物理学家所可利用的某种物理特性。

至于地震勘探，则根据波传播速度和岩层密度确定岩层。

密度与速度的乘积称之为地震波阻抗，地震资料分析期望的最终成果就是地震波阻抗剖面。

我们有在井中直接检测岩层速度和密度的方法，这种方法能向我们提供地震波阻抗与深度的关系。

在地面上沿测线记录到的地震反射波就是由于两地层之间的波阻抗差引起的。

记录到的反射记录可通过反射率与震源子波的褶积来模拟。

下面分别对褶积模型、各种反滤波进行介绍，并给出应用实例。

2.1 褶积模型我们从图1给出的一个实际声测井记录入手，该声测井曲线是层速度与深度的关系图。

实际的速度测量是以 2英尺的采样间隔在1000－5400英尺之间的深度段内完成的。

借助简单的斜坡把速度函数外延至地面。

该声测井记录显示出明显突变和强低频趋势特征，这两者构成了总的速度变化。

实际上我们通常用CMP道集作速度分析进行估算的就是这种低频趋势。

对声测井曲线可通过人工分段提取其速度趋势，其结果可列表如下：由声测井记录确定的层速度趋势表1地层序号层速度(ft/s)深度范围(ft)1 21000 1000—20002 19000 ※2000—22503 18750 2250—25004 12650 2500—37755 19650 3775—5400※实际上该层速度是逐渐减小的。

我们所做的就是形成一组恒定层速度的层组。

把测井曲线进行这种分段多少有点类似于地质家对假想的地下模型所做的分层。

地质家是根据岩性分层，而我们根据声测井曲线的分段性质提取的分层则是以速度差为依据的。

下面对表1中所确定的地层的岩性分类：地层序号岩性1 2 3 4 5 灰岩泥质灰岩(泥岩含量逐渐增加) 泥质灰岩泥岩白云岩在声测井曲线的低频趋势上附加有高频分量。
