反褶积处理方法

第二章 反褶积将地震记录看成是反射系数序列与地震子波的褶积，反褶积就是要消除这种褶积过程，从地震记录得到反射系数序列。

一般说来，反褶积的目的是消除某种已知的或未知的褶积过程的运算。

反褶积也可能用来消除震源信号或者记录仪器的响应。

反褶积也可能是用另一种褶积过程代替原来的褶积过程。

反褶积是一种滤波。

与一般滤波的区别有两点：一是着眼点在改变子波，而不是衰减噪声。

二是方法上是根据需要达到的目标由地震资料自动推导滤波器，而不是通过试验选择滤波器。

反褶积是子波级的处理，是常规处理中最精细的环节。

一 子波与反褶积原始记录上的子波不管如何千变万化，必然是单边子波。

可控震源原始记录上的子波也是单边的，即扫描信号，经过相关以后才变成双边子波。

单边子波是物理可实现的，双边子波是非物理可实现的。

单边子波可以是最小相位子波、最大相位子波或混合相位子波。

判别方法可以有很多，对于下面的讨论来说，用Z 变换大概是最方便的。

将子波的各个样点值作为系数、样点序号作为Z 的幂次，写成Z 多项式，如果Z 多项式的根的模全部大于1，即根全部在单位圆外，就是最小相位子波；如果Z 多项式的根全部在单位圆内，就是最大相位子波；如果Z 多项式的根有一些在单位圆外，有一些在单位圆内，就是混合相位子波。

Z 多项式可以因式分解，每个因式有01=+bZ 形式，它代表有一个根Z 1-=。

（b 可以是实数，也可以是复数。

如是复数，必然共轭成对出现。

）可见当1<b 时，这个因式是最小相位的；当1>b 时，这个因式是最大相位的。

如果所有因式是最小相位的，子波就是最小相位的；如果所有因式是最大相位的，子波就是最大相位的；如果有一部分因式是最小相位的，有一部分因式是最大相位的，子波就是混合相位的。

因此，最小相位子波的尾点的绝对值必然小于其首点的绝对值，最大相位子波的尾点的绝对值必然大于其首点的绝对值，混合相位子波则可以是任何情形。

根据这个简单规则，至少在看到尾点的绝对值大于首点的绝对值的子波时，立刻就能判断它绝对不可能是最小相位子波。

反褶积处理方法要点反褶积处理是一种常用的信号处理方法，它可以用于去除信号中的卷积效应，从而提高信号的清晰度和分辨率。

在实际应用中，反褶积处理方法有着广泛的应用，例如在地震勘探、医学成像、图像处理等领域都有着重要的应用。

本文将介绍反褶积处理方法的要点，以帮助读者更好地理解和应用该方法。

一、反褶积处理的基本原理反褶积处理的基本原理是通过对信号进行卷积运算的逆运算，去除信号中的卷积效应。

在数学上，反褶积处理可以表示为：f(t) = g(t) * h(t) + n(t)其中，f(t)表示观测信号，g(t)表示真实信号，h(t)表示卷积核，n(t)表示噪声。

反褶积处理的目标是通过观测信号f(t)和卷积核h(t)，还原出真实信号g(t)。

二、反褶积处理的要点1. 选择合适的卷积核选择合适的卷积核是反褶积处理的关键。

卷积核的选择应该考虑到信号的特点和噪声的影响。

一般来说，卷积核应该具有平滑性和高分辨率的特点，以保证反褶积处理的效果。

2. 去除噪声的影响噪声是影响反褶积处理效果的主要因素之一。

在进行反褶积处理之前，应该对信号进行去噪处理，以提高信号的清晰度和分辨率。

3. 选择合适的反褶积算法反褶积处理有多种算法，包括Wiener滤波、Tikhonov正则化、最小二乘法等。

在选择反褶积算法时，应该根据信号的特点和噪声的影响进行选择，以保证反褶积处理的效果。

4. 控制反褶积处理的参数反褶积处理的效果受到多个参数的影响，包括卷积核的大小、去噪处理的程度、反褶积算法的选择等。

在进行反褶积处理时，应该根据实际情况控制这些参数，以达到最佳的反褶积处理效果。

三、反褶积处理的应用反褶积处理在地震勘探、医学成像、图像处理等领域都有着广泛的应用。

在地震勘探中，反褶积处理可以用于提高地震数据的清晰度和分辨率，从而更好地识别地下结构。

在医学成像中，反褶积处理可以用于去除图像中的模糊效应，提高图像的清晰度和分辨率。

在图像处理中，反褶积处理可以用于去除图像中的模糊效应，提高图像的清晰度和细节。

论反褶积的概念及类型论文提要地震勘探技术在油气田勘探开发中起着重要作用。

地震勘探包括地震采集、处理和解释三大部分。

地震采集是利用野外地震采集系统获取地震数据处理所需的反射波数据；地震数据处理的目的是对地震采集数据做各种处理提高反射波数据的信噪比、分辨率和保真度以便于解释；地震解释分为构造和岩性解释，目的是确定地震反射波数据的地质特征和意义。

地震数据处理依赖于地震采集数据的质量，处理结果直接影响解释的正确性和精确度。

探讨地震处理的基本原理和基本方法有助于全面利用采集数据，充分利用处理方法，为地震解释提供可靠的处理成果剖面。

正文地震数据处理主要包括地震反褶积、叠加和偏移成像三大技术。

地震反褶积是通过压缩地震子波提高地震时间分辨率；叠加的目的是压制随机噪声提高地震信噪比；偏移成像包括射线偏移和波动方程偏移两大类，主要目的是实现反射界面的空间归位和恢复反射界面空间的波场特征、振幅变化和反射系数，提高地震空间分辨率和地震保真度。

反褶积是地震资料最常用和最重要的处理方法之一。

反褶积可在叠前做也可在叠后做。

叠前反褶积的目的是把地震子波压缩成尖脉冲来改进时间分辨率。

叠后的预测反褶积主要是消除海上鸣震（交混回响）等多次波干扰，突出有效波，提高地震资料的信噪比。

在常规处理中反褶积的基础是最佳维纳滤波。

反褶积后要用某种类型的道均衡，以使数据达到通常的均方根振幅水平。

一、反褶积的概念（一）反褶积问题的提出实际地震记录由于受复杂子波的作用和干扰的影响，分辨能力较低，地质界面上各反射波互相叠加、彼此干涉，成为一复杂的形式，不能通过地质资料的解释，得到准确的地质界面。

反褶积的目的就是要通过某种数学方法，压缩地震子波，使地震记录分辨率提高，从而近似反射系数剖面，得到地下介质精确的反射结构。

假定地震记录不含干扰，何以得到x(t)=b(t)*ξ(t) （1-1）对应的频率域形式X(ω)=B(ω)×Ξ(ω)（1-2）令A(ω)=1/ B(ω)（1-3）则可得到Ξ(ω)= A(ω)×X(ω)（1-4）写成时间域形式ξ(t)=a(t)* x(t)（1-5）由x(t)=b(t)* ξ(t) 和ξ(t)=a(t)* x(t)可以看到：前者由子波和反射系数得到地震记录，是一褶积过程；后者则反过来，由一函数与地震记录褶积得到反射系数，这一过程可被称为反褶积。

XPS（X-ray Photoelectron Spectroscopy，X射线光电子能谱）数据的反褶积处理是一种常用的数据分析方法，用于消除样品表面的非均匀性和背景干扰，以获得更准确的能级分布信息。

XPS数据的反褶积处理主要包括以下步骤：
1. 预处理：首先需要对原始XPS数据进行预处理，包括去除背景信号、校正电荷漂移等。

2. 建立模型：根据样品表面的化学成分和电子结构，建立反褶积模型，通常使用傅里叶变换方法。

3. 反褶积：使用反褶积算法对预处理后的数据进行处理，将原始数据映射到反演模型上，以消除样品表面的非均匀性和背景干扰。

4. 分析结果：对反演后的数据进行分析和解释，得到样品表面的化学成分和电子结构信息。

常用的反褶积算法包括Butterworth反褶积、傅里叶反褶积、Bessel反褶积等。

选择合适的反褶积算法需要考虑样品表面的特性、数据采集条件等因素。

需要注意的是，XPS数据的反褶积处理是一项复杂的工作，需要具备相关的化学和物理知识，以及熟练的数据处理技能。

因此，在进行反褶积处理之前，建议先了解相关的理论知识，并参考专业文献和教程进行操作。

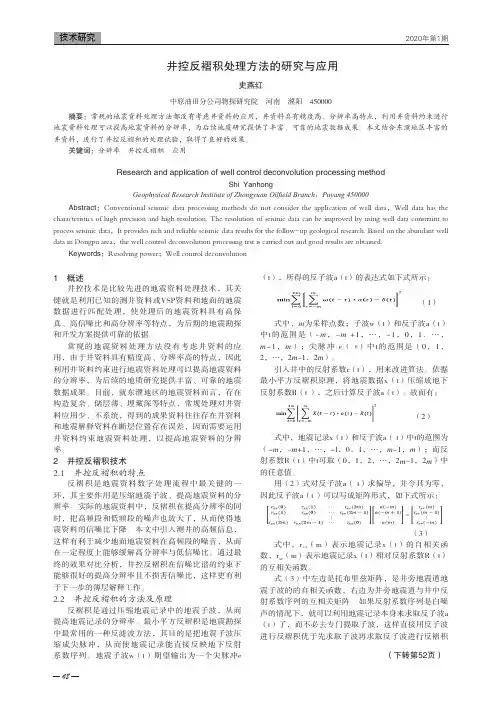

1 概述井控技术是比较先进的地震资料处理技术，其关键就是利用已知的测井资料或VSP资料和地面的地震数据进行匹配处理，使处理后的地震资料具有高保真、高信噪比和高分辨率等特点，为后期的地震勘探和开发方案提供可靠的依据。

常规的地震资料处理方法没有考虑井资料的应用，由于井资料具有精度高、分辨率高的特点，因此利用井资料约束进行地震资料处理可以提高地震资料的分辨率，为后续的地质研究提供丰富、可靠的地震数据成果。

目前，就东濮地区的地震资料而言，存在构造复杂、储层薄、埋藏深等特点，常规处理对井资料应用少、不系统，得到的成果资料往往存在井资料和地震解释资料在断层位置存在误差，因而需要运用井资料约束地震资料处理，以提高地震资料的分辨率。

2 井控反褶积技术 2.1 井控反褶积的特点反褶积是地震资料数字处理流程中最关键的一环，其主要作用是压缩地震子波、提高地震资料的分辨率。

实际的地震资料中，反褶积在提高分辨率的同时，把高频段和低频段的噪声也放大了，从而使得地震资料的信噪比下降。

本文中引入测井的高频信息，这样有利于减少地面地震资料在高频段的噪音，从而在一定程度上能够缓解高分辨率与低信噪比。

通过最终的效果对比分析，井控反褶积在信噪比谱的约束下能够很好的提高分辨率且不损害信噪比，这样更有利于下一步的薄层解释工作。

2.2 井控反褶积的方法及原理反褶积是通过压缩地震记录中的地震子波，从而提高地震记录的分辨率。

最小平方反褶积是地震勘探中最常用的一种反滤波方法，其目的是把地震子波压缩成尖脉冲，从而使地震记录能直接反映地下反射系数序列。

地震子波w（t）期望输出为一个尖脉冲e（t），所得的反子波a（t）的表达式如下式所示： （1）式中，m为采样点数；子波w（t）和反子波a（t）中t的范围是（-m，-m +1，…，-1，0，1．…，m-1，m）；尖脉冲 e（ t）中t的范围是（0，1，2，…，2m-1，2m）。

引入井中的反射系数r（t），用来改进算法。

反褶积处理方法论文提要反褶积即反滤波是常用的地震资料处理方法。

反褶积的目的是由地震数据恢复反射系数。

反滤波的作用主要是压缩地震反射脉冲的长度，提高反射地震记录的分辨能力，并进一步估计地下反射界面的反射系数。

这不仅是常规地震资料处理所需要的，而且是对直接找油找气的亮点技术和岩性研究的地层地震学的地震资料处理尤为重要。

另外，反滤波还可以清除短周期鸣震和多次波等干扰波。

当前地震资料处理解释已经基本实现了数据化、自动化，我国各大解释公司、研究所、高等院校都已有了较为先进数字化处理软件，在处理数字化的地震数据时表现出了很好的速度性和准确性。

反褶积可分为确定性反褶积和估计性反褶积两种。

目前常用的反褶积有最小平方反褶积、预测反褶积、同态反褶积、地表一致性反褶积、最大熵反褶积、变模反褶积、Q反褶积等等；特殊的反褶积有Noah反褶积、最小信息反褶积等。

正文一、反褶积（一）研究目的和意义1、研究目的（1）弄清各种反褶积处理方法的原理。

（2）弄清反褶积处理模块的参数意义。

（3）掌握地震资料数字处理的基本流程及处理方法。

（4）完善反褶积方法，提高地震资料处理的分辨率，保持信噪比，振幅均匀化。

2、研究意义反褶积是地震资料数字处理流程中最关键的一环，也是提高地震勘探分辨率最有效的方法。

一个处理流程包括许多处理步骤。

而每一个处理步骤又要涉及到好几个处理模块。

一个处理流程通常由预处理、叠前处理和叠后处理三部分组成。

其中反褶积是最重要的一个部分，如图1所示。

反褶积的目的就是为了分离子波和反射系数序列。

子波就像无线电中的载波，反射系数序列就像无线电中的声波。

只有消除高频载波才能提取声波。

子波在地层中传播，携带着反射系数序列这种有用的地质信息返回地面，只有消除子波才能恢复反射系数序列的本来面目。

反射系数序列中有波阻抗随时间变化的信息，这就提供了速度和密度随时间变化的信息,随之就可得到地层、岩性及构造在地下中间分布的信息。

在有利条件下还可得到岩石孔隙率、渗透率、孔隙流体性质（油、气、水）乃至地层压力的信息。
