电流型脉宽调制器KA3842

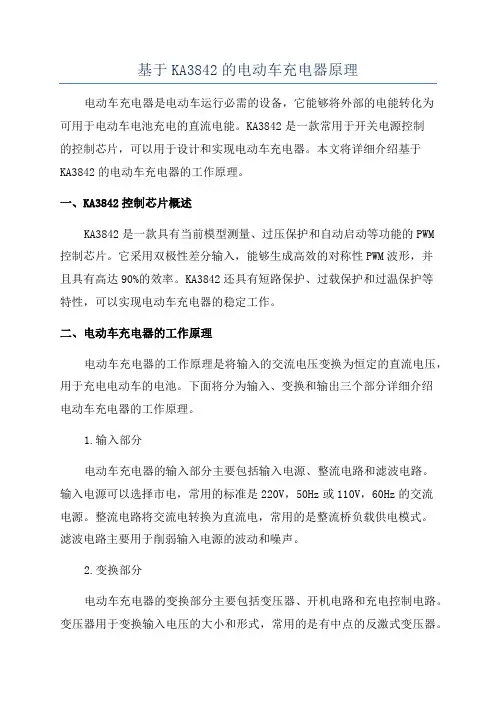

基于KA3842的电动车充电器原理电动车充电器是电动车运行必需的设备，它能够将外部的电能转化为可用于电动车电池充电的直流电能。

KA3842是一款常用于开关电源控制的控制芯片，可以用于设计和实现电动车充电器。

本文将详细介绍基于KA3842的电动车充电器的工作原理。

一、KA3842控制芯片概述KA3842是一款具有当前模型测量、过压保护和自动启动等功能的PWM控制芯片。

它采用双极性差分输入，能够生成高效的对称性PWM波形，并且具有高达90%的效率。

KA3842还具有短路保护、过载保护和过温保护等特性，可以实现电动车充电器的稳定工作。

二、电动车充电器的工作原理电动车充电器的工作原理是将输入的交流电压变换为恒定的直流电压，用于充电电动车的电池。

下面将分为输入、变换和输出三个部分详细介绍电动车充电器的工作原理。

1.输入部分电动车充电器的输入部分主要包括输入电源、整流电路和滤波电路。

输入电源可以选择市电，常用的标准是220V，50Hz或110V，60Hz的交流电源。

整流电路将交流电转换为直流电，常用的是整流桥负载供电模式。

滤波电路主要用于削弱输入电源的波动和噪声。

2.变换部分电动车充电器的变换部分主要包括变压器、开机电路和充电控制电路。

变压器用于变换输入电压的大小和形式，常用的是有中点的反激式变压器。

开机电路用于启动充电器，并对其进行保护，常用的是KA3842芯片。

充电控制电路用于控制充电电压和电流，以保证电动车电池的安全充电。

3.输出部分电动车充电器的输出部分主要包括输出电路和充电电流、电压的调节电路。

输出电路将变压器输出的电压变为适合电动车电池充电的直流电压。

充电电流、电压的调节电路用于调节充电电流和电压，并根据电动车电池的需求进行调整。

三、基于KA3842的电动车充电器设计1.绘制电路图：根据电动车电池的需求和KA3842的管脚定义，绘制电动车充电器的电路图。

2.选择元器件：根据电动车电池的额定电压和电流，选择合适的变压器、光耦、二极管等元器件。

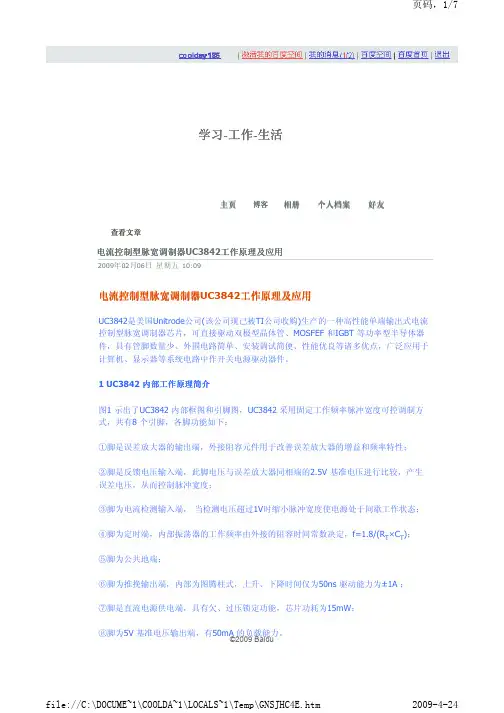

查看文章 电流流流流脉宽宽流制UC3842工工工工工应用2009年02月06日 星期五 10:09电流流流流脉宽宽流制UC3842工工工工工应用UC3842是是国Unitrode 公公(该公公现已已TI 公公公购)生产的的种高高高单端输出出电流流流流脉宽宽流制制制，可可可驱驱双极流型型型、MOSFEF 和IGBT 等等等流等导型制件，具具型脚数量量、外围电路简单、安装宽调简便、高高优良等诸多优点，广泛应用用计算算、显示制等示统电路路工开开电源驱驱制件。

1 UC3842 内部工工工工简介图1 示出示UC3842 内部部图和和脚图，UC3842 采用采采工工频等脉脉宽度可流宽流制出，共具8 个和脚，各脚等高功功：①脚是误差差差制的输出端，外可外外外件用用外外误差差差制的差差和频等率高； ②脚是是馈电馈输入端，此脚电馈与误差差差制差差端的2.5V 基基电馈电行行较，产生误差电馈，从而流流脉脉宽度；③脚为电流检检输入端， 当检检电馈超过1V 时时小脉脉宽度度电源处用间歇工工状态；④脚为采时端，内部部荡制的工工频等率外可的外外时间常数数采，f=1.8/(R T ×C T )；⑤脚为公共公端；⑥脚为推推输出端，内部为图为柱出，上上、功下时间时为50ns 驱驱高能为±1A ； ⑦脚是可流电源源电端，具具具、过馈过采等高，制制等芯为15mW ；⑧脚为5V 基基电馈输出端，具50mA 的负负高能。

学习-工作-生活我的空间主页博客相册个人档案好友©2009 Baidu图1 UC3842 内部工工部图2 UC3842 组成的开开电源电路图2 是率UC3842 构成的开开电源电路，220V 市电率C1、L1滤除电磁磁扰，负温度示数的热敏电外Rt1限流，再经VC 整流、C2滤波，电外R1、电位制RP1下馈后后后UC3842 的源电端（⑦脚），为UC3842 提源启驱电馈，电路启驱后变馈制的器绕组③④的整流滤波电馈的制一为UC3842 提源提常工工电馈，另的制一经R3、R4分馈后后误差差差制的是差输入端②脚，为UC3842 提源负是馈电馈，其规律是此脚电馈越高驱驱脉脉的的的行越小，以此稳采输出电馈。

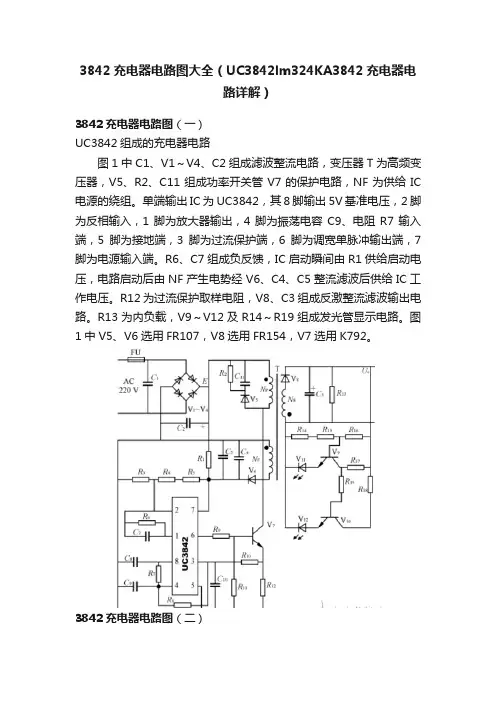

3842充电器电路图大全（UC3842lm324KA3842充电器电路详解）3842充电器电路图（一）UC3842组成的充电器电路图1中C1、V1～V4、C2组成滤波整流电路，变压器T为高频变压器，V5、R2、C11组成功率开关管V7的保护电路，NF为供给IC 电源的绕组。

单端输出IC为UC3842，其8脚输出5V基准电压，2脚为反相输入，1脚为放大器输出，4脚为振荡电容C9、电阻R7输入端，5脚为接地端，3脚为过流保护端，6脚为调宽单脉冲输出端，7脚为电源输入端。

R6、C7组成负反馈，IC启动瞬间由R1供给启动电压，电路启动后由NF产生电势经V6、C4、C5整流滤波后供给IC工作电压。

R12为过流保护取样电阻，V8、C3组成反激整流滤波输出电路。

R13为内负载，V9～V12及R14～R19组成发光管显示电路。

图1中V5、V6选用FR107，V8选用FR154，V7选用K792。

3842充电器电路图（二）uc3842lm324充电器电路电路利用开关电源充电，以减小充电器的重量和体积。

本充电器电路的正常充电电流为250MA，涓流充电电流为200MA。

3842充电器电路图（三）基于KA3842的电动车充电器电路图常用电动车充电器根据电路结构，有一款是以KA3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

原理如下：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1为KA3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1（K1358）3脚为最大电流限制，调整R25（2.5欧姆）的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1，和振荡电容C1.T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

UC3842的工作原理及3842在开关电源中的应用2008/11/20 02:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

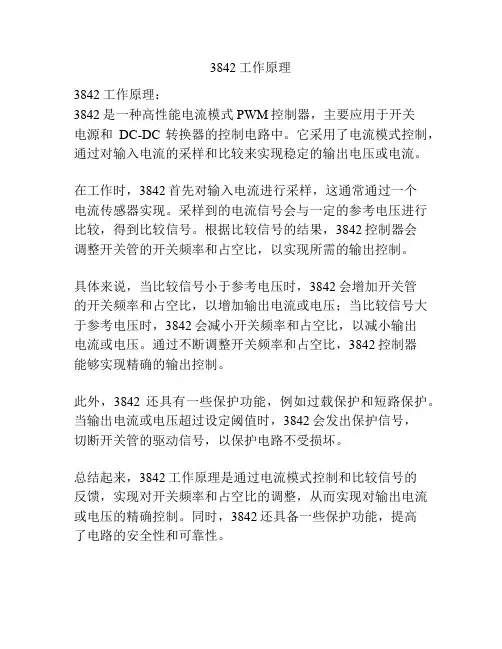

3842工作原理
3842工作原理：
3842是一种高性能电流模式PWM控制器，主要应用于开关
电源和DC-DC转换器的控制电路中。

它采用了电流模式控制，通过对输入电流的采样和比较来实现稳定的输出电压或电流。

在工作时，3842首先对输入电流进行采样，这通常通过一个
电流传感器实现。

采样到的电流信号会与一定的参考电压进行比较，得到比较信号。

根据比较信号的结果，3842控制器会
调整开关管的开关频率和占空比，以实现所需的输出控制。

具体来说，当比较信号小于参考电压时，3842会增加开关管
的开关频率和占空比，以增加输出电流或电压；当比较信号大于参考电压时，3842会减小开关频率和占空比，以减小输出
电流或电压。

通过不断调整开关频率和占空比，3842控制器
能够实现精确的输出控制。

此外，3842还具有一些保护功能，例如过载保护和短路保护。

当输出电流或电压超过设定阈值时，3842会发出保护信号，
切断开关管的驱动信号，以保护电路不受损坏。

总结起来，3842工作原理是通过电流模式控制和比较信号的
反馈，实现对开关频率和占空比的调整，从而实现对输出电流或电压的精确控制。

同时，3842还具备一些保护功能，提高
了电路的安全性和可靠性。

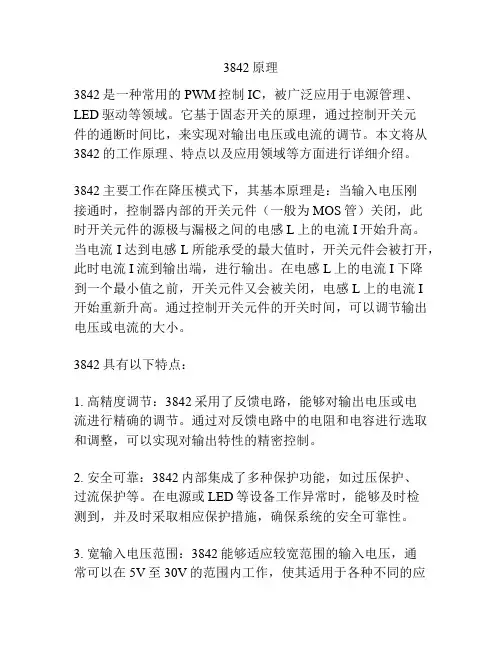

3842原理3842是一种常用的PWM控制IC，被广泛应用于电源管理、LED驱动等领域。

它基于固态开关的原理，通过控制开关元件的通断时间比，来实现对输出电压或电流的调节。

本文将从3842的工作原理、特点以及应用领域等方面进行详细介绍。

3842主要工作在降压模式下，其基本原理是：当输入电压刚接通时，控制器内部的开关元件（一般为MOS管）关闭，此时开关元件的源极与漏极之间的电感L上的电流I开始升高。

当电流I达到电感L所能承受的最大值时，开关元件会被打开，此时电流I流到输出端，进行输出。

在电感L上的电流I下降到一个最小值之前，开关元件又会被关闭，电感L上的电流I开始重新升高。

通过控制开关元件的开关时间，可以调节输出电压或电流的大小。

3842具有以下特点：1. 高精度调节：3842采用了反馈电路，能够对输出电压或电流进行精确的调节。

通过对反馈电路中的电阻和电容进行选取和调整，可以实现对输出特性的精密控制。

2. 安全可靠：3842内部集成了多种保护功能，如过压保护、过流保护等。

在电源或LED等设备工作异常时，能够及时检测到，并及时采取相应保护措施，确保系统的安全可靠性。

3. 宽输入电压范围：3842能够适应较宽范围的输入电压，通常可以在5V至30V的范围内工作，使其适用于各种不同的应用场景。

3842在电源管理、LED驱动等领域有着广泛的应用。

在电源管理方面，它可以作为降压型DC-DC变换器的控制芯片，通过对开关元件的控制，把输入电压转换为稳定的输出电压，从而满足不同电子设备对电源的需求。

在LED驱动方面，3842可以作为LED驱动器的核心控制器，实现对LED的亮度和色温的调节。

在总结中，3842作为一种常用的PWM控制IC，通过控制开关元件的通断时间比，实现对输出电压或电流的调节。

它具有高精度调节、安全可靠、宽输入电压范围等特点，并广泛应用于电源管理、LED驱动等领域。

通过对3842原理的了解，我们可以更好地理解它的工作原理，为合理选择和应用提供一定的参考。

3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端 （电压反馈）2.4伏3. 电流感应放大器同相输入端 （电流检测）0.1伏4. 内接振荡器外接rc（定时）元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。

再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。

功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

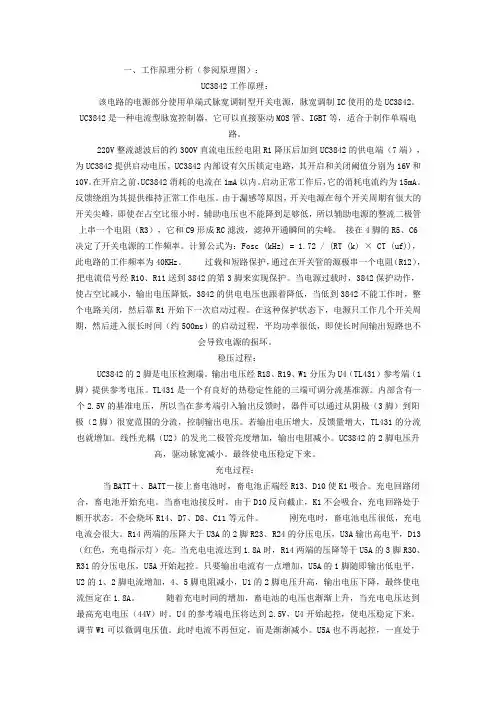

一、工作原理分析（参阅原理图）：UC3842工作原理：该电路的电源部分使用单端式脉宽调制型开关电源，脉宽调制IC使用的是UC3842。

UC3842是一种电流型脉宽控制器，它可以直接驱动MOS管、IGBT等，适合于制作单端电路。

220V整流滤波后的约300V直流电压经电阻R1降压后加到UC3842的供电端（7端），为UC3842提供启动电压，UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V。

在开启之前，UC3842消耗的电流在1mA以内。

启动正常工作后，它的消耗电流约为15mA。

反馈绕组为其提供维持正常工作电压。

由于漏感等原因，开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压也不能降到足够低，所以辅助电源的整流二极管上串一个电阻（R3），它和C9形成RC滤波，滤掉开通瞬间的尖峰。

接在4脚的R5、C6决定了开关电源的工作频率。

计算公式为：Fosc (kHz) = 1.72 / (RT (k) × CT (uf))，此电路的工作频率为40KHz。

过载和短路保护，通过在开关管的源极串一个电阻（R12），把电流信号经R10、R11送到3842的第3脚来实现保护。

当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1开始下一次启动过程。

在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（约500ms）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。

稳压过程：UC3842的2脚是电压检测端。

输出电压经R18、R19、W1分压为U4（TL431）参考端（1脚）提供参考电压。

TL431是一个有良好的热稳定性能的三端可调分流基准源。

内部含有一个2.5V的基准电压，所以当在参考端引入输出反馈时，器件可以通过从阴极（3脚）到阳极（2脚）很宽范围的分流，控制输出电压。

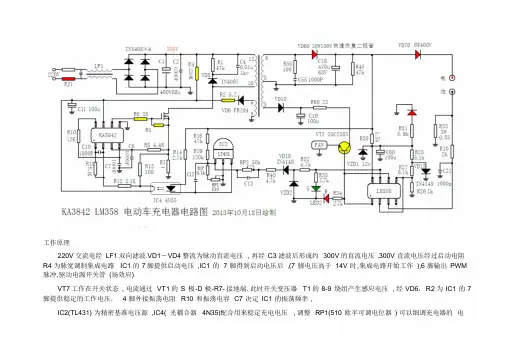

工作原理220V交流电经LF1双向滤波.VD1－VD4整流为脉动直流电压, 再经C3滤波后形成约300V的直流电压,300V 直流电压经过启动电阻R4为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应)VT7工作在开关状态, 电流通过VT1的S极-D 极-R7- 接地端. 此时开关变压器T1的8-9 绕组产生感应电压, 经VD6，R2为IC1 的7 脚提供稳定的工作电压， 4 脚外接振荡电阻R10 和振荡电容C7 决定IC1 的振荡频率,IC2(TL431) 为精密基准电压源,IC4( 光耦合器4N35)配合用来稳定充电电压, 调整RP1(510 欧半可调电位器) 可以细调充电器的电压,LED1是电源指示灯.接通电源后该指示灯就会发出红色的光。

VT1开始工作后,变压器的次级6-5绕组输出的电压经快速恢复二极VD60整流,C18滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V工作电源,VD12为IC3提供基准电压,经R25,R26,R27分压后送到IC3的2脚和5脚。

正常充电时，R33上端有0.18－0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。

1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得电开始工作，第二路经过电阻R34点亮双色二极管LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。

当电池电压升到44.2V左右时，充电器进入恒压充电阶段，电流逐渐减小。

当充电电流减小到200MA－300MA时，R33上端的电压下降，IC3的3脚电压低于2脚，1脚输出低电平，双色发光二极管LED2中的红色发光二极管熄灭，三极管VT2截止，风扇停止运转，同时IC3的7脚输出高电平，此高电平一路经过电阻R35点亮双色发光二极管LED2中的绿色发光二极管（指示电瓶已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2到达IC2的1脚，使输出电压降低，充电器进入200MA-300MA的涓流充电阶段（浮充），改变RP2的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折电流（200－300MA）。

工作原理220V交流电经LF1双向滤波.VD1－VD4整流为脉动直流电压,再经C3滤波后形成约300V的直流电压,300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压,IC1的7脚得到启动电压后,(7脚电压高于14V时,集成电路开始工作),6脚输出PWM 脉冲,驱动电源开关管(场效应)VT7工作在开关状态,电流通过VT1的S极-D极-R7-接地端.此时开关变压器T1的8-9绕组产生感应电压,经VD6，R2为IC1的7脚提供稳定的工作电压，4脚外接振荡电阻R10和振荡电容C7决定IC1的振荡频率,IC2(TL431)为精密基准电压源,IC4(光耦合器4N35)配合用来稳定充电电压,调整RP1(510欧半可调电位器)可以细调充电器的电压,LED1是电源指示灯.接通电源后该指示灯就会发出红色的光。

VT1开始工作后,变压器的次级6-5绕组输出的电压经快速恢复二极VD60整流,C18滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V工作电源,VD12为IC3提供基准电压,经R25,R26,R27分压后送到IC3的2脚和5脚。

正常充电时，R33上端有0.18－0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。

1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得电开始工作，第二路经过电阻R34点亮双色二极管LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。

当电池电压升到44.2V左右时，充电器进入恒压充电阶段，电流逐渐减小。

当充电电流减小到200MA－300MA时，R33上端的电压下降，IC3的3脚电压低于2脚，1脚输出低电平，双色发光二极管LED2中的红色发光二极管熄灭，三极管VT2截止，风扇停止运转，同时IC3的7脚输出高电平，此高电平一路经过电阻R35点亮双色发光二极管LED2中的绿色发光二极管（指示电瓶已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2到达IC2的1脚，使输出电压降低，充电器进入200MA-300MA的涓流充电阶段（浮充），改变RP2的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折电流（200－300MA）。

ka3842 开关电源电路图有一款是以KA3842 驱动场效应管的单管开关电源，配合LM358 双运放来实现三阶段充电方式。

原理如下：220v 交流电经T0 双向滤波抑制干扰，D1 整流为脉动直流，再经C11 滤波形成稳定的300V 左右的直流电。

U1 为KA3842 脉宽调制集成电路。

其5 脚为电源负极，7 脚为电源正极，6 脚为脉冲输出直接驱动场效应管Q1（K1358） 3 脚为最大电流限制，调整R25（2.5 欧姆）的阻值可以调整充电器的最大电流。

2 脚为电压反馈，可以调节充电器的输出电压。

4 脚外接振荡电阻R1，和振荡电容C1.T1 为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为KA3842 提供工作电源。

D4 为高频整流管（16A60V）C10 为低压滤波电容，D5 为12V 稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦合器4N35）起到自动调节充电器电压的作用。

调整w2（微调电阻）可以细调充电器的电压。

D10 是电源指示灯。

D6 为充电指示灯。

R27 是电流取样电阻（0.1 欧姆，5w）改变W1 的阻值可以调整充电器的高恒压值。

KA3842A 开关电源芯片充电器原理图：KA3842 控制芯片的一种典型适配器为例该电源适配器完成将220V 交流电压转换为19V 直流电压输出的功能，输出电流约3A 。

电路基本工作过程如下：220v 交流输人电压经桥式整流电路D2 （KBP206G ）整流、C1 滤波后得到约300v 的直流电压，该电压一路经开关变压器T1 的①一②绕组加至场效应开关管Ql （K2543 ）D 极，另一路经R4 降压后得到约17V 启动电压给ICl （KA3842 ）⑦脚供电，并从ICl 内部基准电压发生器产生5V 基准电压从第⑧脚输出，此时其内部振荡器起振，从第⑥脚输出调宽脉冲（PWM），驱动开关管Ql ，使其工作在开关状态，Q1 的 D 极输出电流在Tl 初级绕组上产生感应电压，经磁芯藕合到TI 次级，在次级⑤-⑥绕组上产生的感应电压经肖特基二极管Q2、电容C4 整流滤波后得到19v 直流电压输出。

ka3842 开关电源电路图
有一款是以KA3842 驱动场效应管的单管开关电源，配合LM358 双运放来实现三阶段充电方式。

原理如下：
220v 交流电经T0 双向滤波抑制干扰，D1 整流为脉动直流，再经
C11 滤波形成稳定的300V 左右的直流电。

U1 为KA3842 脉宽调制集成电路。

其5 脚为电源负极，7 脚为电源正极，6 脚为脉冲输出直接驱动场效应管Q1（K1358） 3 脚为最大电流限制，调整R25（2.5 欧姆）的阻值可以调整充电器的最大电流。

2 脚为电压反馈，可以调节充电器的输出电压。

4 脚外接振荡电阻
R1，和振荡电容C1.T1 为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为
KA3842 提供工作电源。

D4 为高频整流管（16A60V）C10 为低压滤波电容，D5 为12V 稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦合器4N35）起到自动调节充电器电压的作用。

调整w2（微调电阻）可以细调充电器的电压。

D10 是电源指示灯。

D6 为充电指示灯。

R27 是电流取样电阻（0.1 欧姆，5w）改变W1 的阻值可以调整充电器的高恒压值。

UC3842的工作原理及3842在开关电源中的应用2008/11/20 02:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

UC3842KA3842芯片如何判断好坏UC3842/KA3842芯片如何判断好坏,how to test UC3842关键字：UC3842,KA3842在国产的显示器中,电源PWM控制电路最常用的集成电路型号就是uc3842（或KA3842）．下面简单介绍一下uc3842好坏的判断方法：在更换完外围损坏的元器件后,先不装开关管,加电测uc3842的7脚电压,若电压在10-17V间波动,其余各脚也分别有波动的电压,则说明电路已起振,uc3842基本正常;若７脚电压低,其余管脚无电压或不波动,则uc3842已损坏．在uc3842的7、5脚间外加+17V左右的直流电压,若测8脚有+5V电压,1、2、4、6脚也有不同的电压,则uc3842基本正常,工作电流小,自身不易损坏．它损坏的最常见原因是电源开关管短路后,高电压从G极加到其6脚而致使其烧毁．而有些机型中省去了G极接地的保护二极管,则电源开关管损坏时,uc3842和G极外接的限流电阻必坏．此时直接更换即可．需要注意的是,电源开关管源极（S极）通常接１个小阻值大功率的电阻作为过流保护检测电阻．此电阻的阻值一般在0.2-0.6之间,大于此值会出现带不起负载的现象（就是次极电压偏低）．由于uc3842（KA3842）的工作电压和输出功率均与UC3843（KA3843）相差甚远, 3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为8.5V,关闭电压为7.6V。

这两个系列的IC不能直接代换。

如确有必要用后者代换前者时,要对电路加以改造方可。

因此,这一点在维修工作中必须要注意．以上某些方法同样适合判断其他各种离线式开关电源芯片，比如UC3843,KA3843,OB2262,OB2263等。

3842开关电源常见故障的分析及维修[技巧]3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片，IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件，配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件，以及TL431(高精密并联稳压器)，高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。

3842各脚功能:1. 误差放大输出(输出补偿)3.4伏2. 误差放大器反相输入端 (电压反馈)2.4伏3. 电流感应放大器同相输入端(电流检测)0.1伏4. 内接振荡器外接rc(定时)元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1(2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。

再经二极管桥式整流电路和滤1/14页波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。

功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制(PWM)控制器(UC3842)输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器(PC817),送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G极)，使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

3842原理3842是一种窄脉冲宽度调制器（NPWM）IC，其工作原理基于对输入电压进行比较，然后产生PWM信号来控制输出电压的宽度。

它的工作电压范围从+8V到+40V，使其适用于各种应用，如DC-DC转换器、UPS以及LED照明等。

3842有一个内置的比较器，用于将输入电压与一个内部的参考电压进行比较。

内部参考电压是通过连接一个电阻和电流源来实现的。

通过调整这个电阻，可以改变参考电压的大小，从而实现对输出PWM信号的宽度调节。

当输入电压超过参考电压时，比较器会产生一个高电平输出。

相反，当输入电压低于参考电压时，比较器会产生一个低电平输出。

这个输出信号会被输入到一个内部的SR锁存器中，用于控制PWM输出的开关状态。

3842还包括一个内部的振荡器，用于产生一个固定频率的信号。

这个频率可以通过调整外部电容器和电阻器来进行设置。

例如，通过增加电容器的值，可以降低振荡频率。

PWM信号的宽度由比较器的输出控制，当比较器的输出为高电平时，PWM信号为高电平状态；反之，当比较器的输出为低电平时，PWM信号为低电平状态。

通过调整参考电压的大小，可以改变PWM信号的占空比。

3842还具有一种内部反馈机制，用于控制输出电压的稳定性。

当输出电压超过某个设定的阈值时，反馈机制会通过减小PWM信号的宽度来降低输出电压，从而实现稳定的输出。

总之，3842是一种基于比较器和反馈机制的窄脉冲宽度调制器，通过比较输入电压和参考电压来调节PWM信号的宽度，从而控制输出电压的稳定性。

它的工作原理简单且可靠，使其成为各种应用中常用的电源管理解决方案之一。
