脉宽调制(PWM)的基本原理及其应用实例

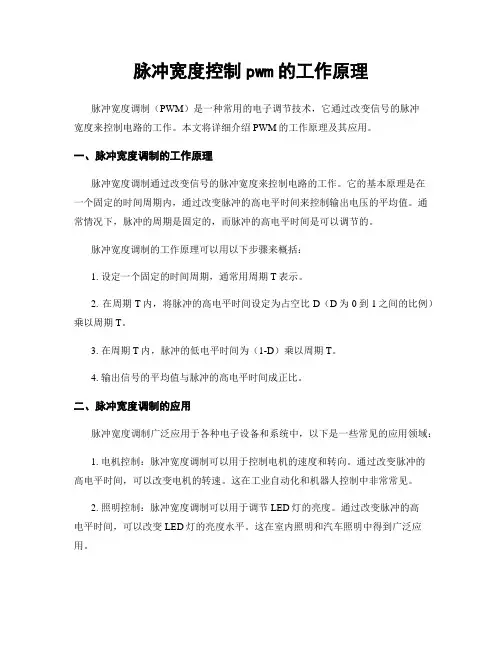

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子调节技术，它通过改变信号的脉冲宽度来控制电路的工作。

本文将详细介绍PWM的工作原理及其应用。

一、脉冲宽度调制的工作原理脉冲宽度调制通过改变信号的脉冲宽度来控制电路的工作。

它的基本原理是在一个固定的时间周期内，通过改变脉冲的高电平时间来控制输出电压的平均值。

通常情况下，脉冲的周期是固定的，而脉冲的高电平时间是可以调节的。

脉冲宽度调制的工作原理可以用以下步骤来概括：1. 设定一个固定的时间周期，通常用周期T表示。

2. 在周期T内，将脉冲的高电平时间设定为占空比D（D为0到1之间的比例）乘以周期T。

3. 在周期T内，脉冲的低电平时间为（1-D）乘以周期T。

4. 输出信号的平均值与脉冲的高电平时间成正比。

二、脉冲宽度调制的应用脉冲宽度调制广泛应用于各种电子设备和系统中，以下是一些常见的应用领域：1. 电机控制：脉冲宽度调制可以用于控制电机的速度和转向。

通过改变脉冲的高电平时间，可以改变电机的转速。

这在工业自动化和机器人控制中非常常见。

2. 照明控制：脉冲宽度调制可以用于调节LED灯的亮度。

通过改变脉冲的高电平时间，可以改变LED灯的亮度水平。

这在室内照明和汽车照明中得到广泛应用。

3. 音频处理：脉冲宽度调制可以用于音频信号的数字化处理。

通过将音频信号转换为脉冲宽度调制信号，可以实现音频的数字化存储和传输。

4. 电源管理：脉冲宽度调制可以用于电源管理系统中的能量调节。

通过改变脉冲的高电平时间，可以实现对电路的电压和电流进行有效的调节和控制。

5. 通信系统：脉冲宽度调制可以用于数字通信系统中的信号传输。

通过将数字信号转换为脉冲宽度调制信号，可以实现高效的数据传输和噪声抑制。

三、脉冲宽度调制的优点和缺点脉冲宽度调制作为一种电子调节技术，具有以下优点和缺点：1. 优点：- 高效性：脉冲宽度调制可以通过调节脉冲的高电平时间来控制输出信号的平均值，从而实现高效的能量利用。

什么是脉冲宽度调制及其在电路中的应用脉冲宽度调制（Pulse Width Modulation，简称PWM）是一种调制方式，通过控制脉冲信号的宽度来实现信号的调制。

在电路中，PWM 广泛应用于调光、电机速度控制、音频放大等领域。

本文将详细介绍PWM的原理及其在电路中的应用。

一、PWM原理脉冲宽度调制的原理是利用周期为固定值的脉冲信号来表示模拟信号的幅度大小。

它的关键在于调制器，通过控制调制器输出脉冲的宽度，从而实现对模拟信号的调制。

在PWM信号中，脉冲的宽度代表了信号的幅度，宽度越大表示幅度越高，宽度越小表示幅度越低。

通常，PWM信号的周期是固定的，脉冲的宽度则根据输入模拟信号进行动态调整。

二、PWM在电路中的应用1. 调光控制PWM在LED调光控制中得到了广泛的应用。

通过控制PWM信号的频率和占空比（脉冲高电平与周期之比），可以实现对LED的亮度调节。

当占空比为100%时，LED处于全亮状态；当占空比为0%时，LED关闭。

2. 电机速度控制PWM可以用于电机的速度控制。

通过控制PWM信号的占空比，可以控制电机的平均输出功率，从而调节电机的转速。

一般情况下，占空比越大，电机转速越高；占空比越小，电机转速越低。

3. 音频放大PWM还可以用于音频放大电路中。

通过将音频信号转换为PWM 信号，再通过滤波电路将其转换为模拟信号，可以实现音频的放大。

PWM音频放大具有高效率和低失真的优点，因此在功率放大器中得到了广泛的应用。

4. 电源控制PWM可以用于电源控制电路中，通过控制PWM信号的占空比来调节输出电压的大小。

这种方式在开关电源中特别常见，可以实现高效率的能量转换，并具备较好的稳定性和响应速度。

5. 无线通信PWM在无线通信系统中也有一定的应用。

在数模转换和调制过程中，会使用PWM信号对模拟信号进行抽样和调制，转换成数字信号后再通过调制器进行数据传输。

三、总结脉冲宽度调制是一种通过控制脉冲信号的宽度来实现信号调制的方法。

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的信号调制技术，通过改变信号的脉冲宽度来控制电路或设备的工作状态。

本文将详细介绍PWM的工作原理以及其在电子领域中的应用。

一、脉冲宽度控制（PWM）的工作原理脉冲宽度控制是一种模拟信号调制技术，通过改变信号的脉冲宽度来控制输出信号的平均电平。

PWM信号由一个固定频率的周期性脉冲序列组成，每个脉冲的宽度可以根据需求进行调节。

1.1 PWM信号的基本特点PWM信号具有以下几个基本特点：1）周期性：PWM信号由一系列周期性脉冲组成，每个周期的长度是固定的。

2）占空比：占空比是指PWM信号中高电平脉冲的宽度与一个周期的比值，通常用百分比表示。

3）平均电平：PWM信号的平均电平由占空比决定，占空比越大，平均电平越高。

1.2 PWM信号的生成原理PWM信号可以通过多种方式生成，其中最常见的方法是使用计时器和比较器来实现。

具体步骤如下：1）设置计时器：首先需要设置一个计时器，用于产生固定频率的脉冲序列。

计时器的频率决定了PWM信号的周期。

2）设置比较器：在计时器计数值达到设定值时，比较器会将输出信号置高，同时重新开始计数。

3）设置占空比：通过改变比较器的设定值，可以调节PWM信号中高电平脉冲的宽度，从而改变占空比。

1.3 PWM信号的应用PWM信号在电子领域中有广泛的应用，主要包括以下几个方面：1）电机控制：PWM信号可以用于控制电机的转速和转向，通过改变PWM信号的占空比，可以调节电机的输出功率。

2）LED调光：通过改变PWM信号的占空比，可以实现对LED灯的亮度调节，实现LED的调光功能。

3）电源控制：PWM信号可以用于开关电源的控制，通过控制开关管的导通时间来调节输出电压或电流。

4）音频处理：PWM信号可以用于音频数字模拟转换，通过PWM信号的高低电平变化来模拟音频信号。

二、PWM信号的优势和应用场景脉冲宽度调制具有以下几个优势，使得其在电子领域中得到广泛应用：1）高效性：PWM信号可以通过调节占空比来控制输出信号的平均电平，从而实现对电路或设备的精确控制。

1、 PWM原理2、调制器设计思想3、具体实现设计一、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。

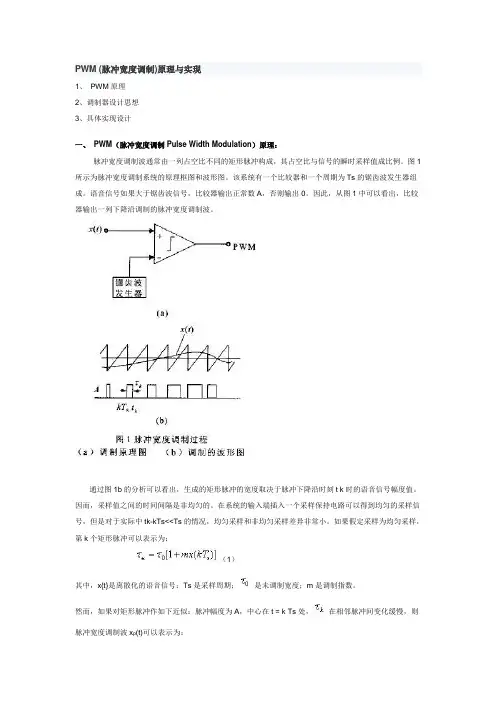

图1所示为脉冲宽度调制系统的原理框图和波形图。

该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。

语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。

因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。

通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。

因而，采样值之间的时间间隔是非均匀的。

在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。

如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。

然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表示为：（2）其中，。

无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。

当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。

二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。

5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。

循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。

在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。

脉宽调制（PWM）的原理与应用1. 脉宽调制（PWM）概述脉宽调制（PWM）是一种常用的调制技术，用于控制电子设备中的信号的占空比。

在PWM技术中，周期固定，而信号的脉宽可以根据需要调整。

这种技术可以模拟连续信号，并用于各种应用，如电机控制、光控制和通信系统等。

2. 脉宽调制（PWM）的工作原理脉宽调制（PWM）的工作原理基于占空比的调节来控制输出信号的平均功率。

PWM信号由两个元素组成：周期和脉宽。

周期是信号的总时间长度，脉宽表示信号在一个周期内处于高电平状态的时间长度。

通常情况下，PWM信号的周期是固定的，决定了信号的重复频率。

脉宽则是可调节的，可以通过改变脉宽来控制输出信号的占空比。

占空比是高电平存在的时间与一个周期的比例。

脉宽调制的基本原理是，在一个周期内改变信号的脉宽，来控制输出信号的平均功率。

当脉宽较小的时候，平均功率较低；当脉宽较大的时候，平均功率较高。

3. 脉宽调制（PWM）在电机控制中的应用脉宽调制（PWM）在电机控制中被广泛应用。

通过改变PWM信号的脉宽，可以调整电机的转速和扭矩输出。

3.1 电机转速控制脉宽调制（PWM）可以实现电机的转速控制。

通过改变PWM信号的脉宽，可以改变电机的输入电压，从而控制电机的转速。

较大的脉宽将产生较高的平均电压，从而使电机转速增加；较小的脉宽将产生较低的平均电压，从而使电机转速减小。

3.2 电机扭矩控制脉宽调制（PWM）还可以实现电机的扭矩控制。

通过改变PWM信号的脉宽，可以改变电机的平均电流，从而控制电机的输出扭矩。

较大的脉宽将产生较高的平均电流，从而使电机输出扭矩增加；较小的脉宽将产生较低的平均电流，从而使电机输出扭矩减小。

4. 脉宽调制（PWM）在光控制中的应用脉宽调制（PWM）在光控制中也有广泛的应用。

通过改变PWM信号的脉宽，可以控制LED灯的亮度。

4.1 LED亮度控制LED灯的亮度可以通过改变PWM信号的脉宽来控制。

较大的脉宽将使LED灯处于高亮度状态，而较小的脉宽将使LED灯处于低亮度状态。

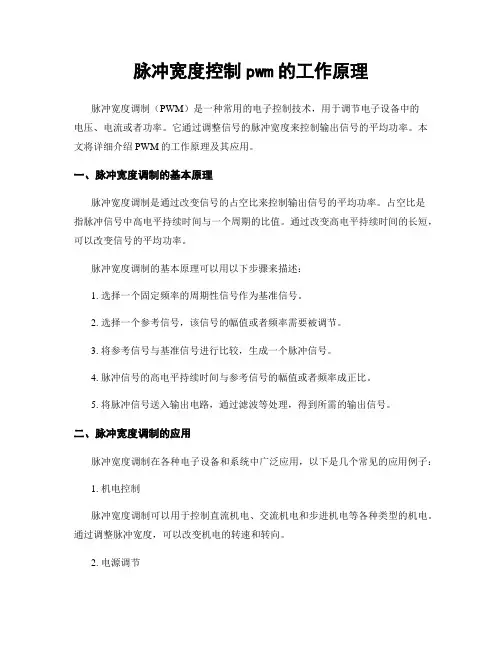

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子控制技术，用于调节电子设备中的电压、电流或者功率。

它通过调整信号的脉冲宽度来控制输出信号的平均功率。

本文将详细介绍PWM的工作原理及其应用。

一、脉冲宽度调制的基本原理脉冲宽度调制是通过改变信号的占空比来控制输出信号的平均功率。

占空比是指脉冲信号中高电平持续时间与一个周期的比值。

通过改变高电平持续时间的长短，可以改变信号的平均功率。

脉冲宽度调制的基本原理可以用以下步骤来描述：1. 选择一个固定频率的周期性信号作为基准信号。

2. 选择一个参考信号，该信号的幅值或者频率需要被调节。

3. 将参考信号与基准信号进行比较，生成一个脉冲信号。

4. 脉冲信号的高电平持续时间与参考信号的幅值或者频率成正比。

5. 将脉冲信号送入输出电路，通过滤波等处理，得到所需的输出信号。

二、脉冲宽度调制的应用脉冲宽度调制在各种电子设备和系统中广泛应用，以下是几个常见的应用例子：1. 机电控制脉冲宽度调制可以用于控制直流机电、交流机电和步进机电等各种类型的机电。

通过调整脉冲宽度，可以改变机电的转速和转向。

2. 电源调节脉冲宽度调制可以用于调节开关电源的输出电压。

通过改变脉冲宽度，可以控制开关管的导通时间，从而调节输出电压的大小。

3. LED亮度控制脉冲宽度调制可以用于控制LED的亮度。

通过改变脉冲宽度，可以改变LED的亮度级别，实现灯光的调光功能。

4. 音频放大器脉冲宽度调制可以用于音频放大器的设计。

通过调整脉冲宽度，可以控制音频信号的放大倍数，实现音量的调节。

5. 无线通信脉冲宽度调制可以用于无线通信系统中的调制和解调。

通过改变脉冲宽度，可以调节通信信号的频率和幅度，实现数据传输。

三、脉冲宽度调制的实现方法脉冲宽度调制可以通过不同的电路和芯片来实现。

以下是几种常见的实现方法：1. 555定时器555定时器是一种常用的集成电路，可以用于生成脉冲宽度调制信号。

通过调整电容和电阻的值，可以改变脉冲的频率和占空比。

PWM (脉冲宽度调制)原理与实现1、PWM原理2、调制器设计思想3、具体实现设计一、PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。

图1所示为脉冲宽度调制系统的原理框图和波形图。

该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。

语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。

因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。

通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。

因而，采样值之间的时间间隔是非均匀的。

在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。

如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。

然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表示为：（2）其中，。

无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。

当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。

二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。

5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。

循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。

在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。

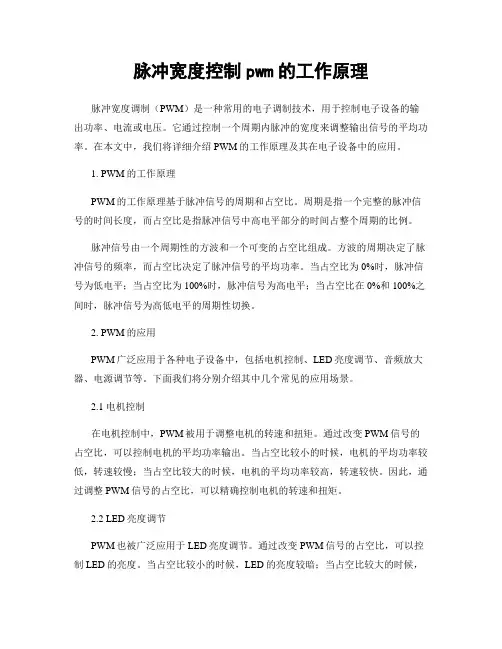

脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子调制技术，用于控制电子设备的输出功率、电流或电压。

它通过控制一个周期内脉冲的宽度来调整输出信号的平均功率。

在本文中，我们将详细介绍PWM的工作原理及其在电子设备中的应用。

1. PWM的工作原理PWM的工作原理基于脉冲信号的周期和占空比。

周期是指一个完整的脉冲信号的时间长度，而占空比是指脉冲信号中高电平部分的时间占整个周期的比例。

脉冲信号由一个周期性的方波和一个可变的占空比组成。

方波的周期决定了脉冲信号的频率，而占空比决定了脉冲信号的平均功率。

当占空比为0%时，脉冲信号为低电平；当占空比为100%时，脉冲信号为高电平；当占空比在0%和100%之间时，脉冲信号为高低电平的周期性切换。

2. PWM的应用PWM广泛应用于各种电子设备中，包括电机控制、LED亮度调节、音频放大器、电源调节等。

下面我们将分别介绍其中几个常见的应用场景。

2.1 电机控制在电机控制中，PWM被用于调整电机的转速和扭矩。

通过改变PWM信号的占空比，可以控制电机的平均功率输出。

当占空比较小的时候，电机的平均功率较低，转速较慢；当占空比较大的时候，电机的平均功率较高，转速较快。

因此，通过调整PWM信号的占空比，可以精确控制电机的转速和扭矩。

2.2 LED亮度调节PWM也被广泛应用于LED亮度调节。

通过改变PWM信号的占空比，可以控制LED的亮度。

当占空比较小的时候，LED的亮度较暗；当占空比较大的时候，LED的亮度较亮。

因此，通过调整PWM信号的占空比，可以实现LED的精确亮度调节。

2.3 音频放大器在音频放大器中，PWM被用于将模拟音频信号转换为数字脉冲信号。

通过改变PWM信号的占空比，可以调整音频信号的幅度。

然后，通过滤波器将数字脉冲信号转换为模拟音频信号。

因此，PWM在音频放大器中起到了重要的作用，可以实现音频信号的放大和调节。

2.4 电源调节PWM还被广泛应用于电源调节。

PWM原理及其应用什么是PWMPWM（Pulse Width Modulation）简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在测量、通信、工控等方面。

PWM的频率是指在1秒钟内，信号从高电平到低电平再回到高电平的次数，也就是说一秒钟PWM有多少个周期，单位Hz。

PWM的周期T=1/f，T是周期，f是频率。

如果频率为50Hz ，也就是说一个周期是20ms，那么一秒钟就有50次PWM周期。

占空比是一个脉冲周期内，高电平的时间与整个周期时间的比例，单位是% (0%-100%)一个周期的长度，如下图所示。

其中，周期是一个脉冲信号的时间，1s内的周期T次数等于频率f，脉宽时间是指高电平时间。

上图中，脉宽时间占总周期时间的比例，就是占空比。

比方说，周期的时间是10ms，脉宽时间是8ms，那么占空比是8/10= 80%，这就是占空比为80%的脉冲信号。

PWM就是脉冲宽度调制，通过调节占空比就可以调节脉冲宽度。

PWM原理以STM32单片机为例，其IO口只能输出高电平和低电平。

假设高电平为5V、低电平则为0V，那么要输出不同的模拟电压就要用到PWM。

通过改变IO口输出的方波的占空比，从而获得使用数字信号模拟成的模拟电压信号。

电压是以一种脉冲序列被加到模拟负载上去的，接通时是高电平1，断开时是低电平0。

接通时直流供电输出，断开时直流供电断开。

通过对接通和断开时间的控制，理论上来讲，可以输出任意不大于最大电压值5V的模拟电压。

比方说，占空比为50%那就是高电平时间一半，低电平时间一半。

在一定的频率下，就可以得到模拟的2.5V输出电压。

那么75%的占空比，得到的电压就是3.75V，如下图所示。

也就是说，在一定的频率下，通过不同的占空比即可得到不同大小的输出模拟电压，PWM就是通过这种原理实现数字模拟信号转换的。

PWM应用LED呼吸灯以经常使用的呼吸灯举例。

一般人眼睛对于80Hz以上刷新频率则完全没有闪烁感，那么我们平时见到的LED灯，当它的频率大于50Hz的时候，人眼就会产生视觉暂留效果，基本就看不到闪烁了，而是误以为是一个常亮的LED 灯。

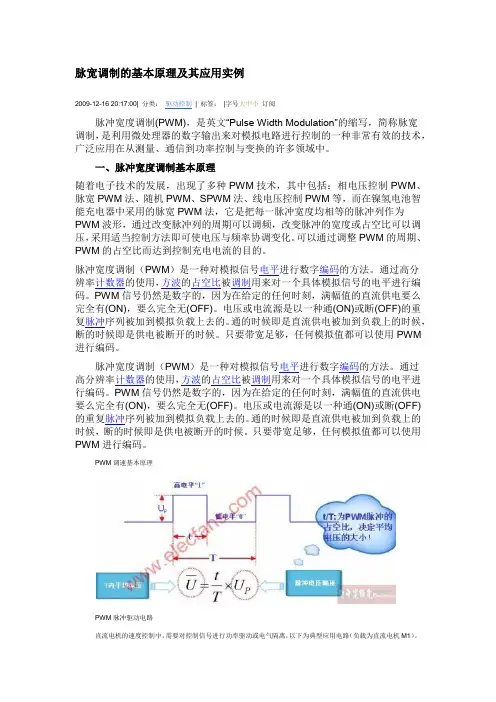

脉宽调制的基本原理及其应用实例2009-12-16 20:17:00| 分类：驱动控制| 标签：|字号大中小订阅脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

一、脉冲宽度调制基本原理随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。

可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM 进行编码。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM进行编码。

脉冲宽度调制原理
脉冲宽度调制（Pulse Width Modulation，PWM）是一种常用的调制技术，通常用于将模拟信号转换为数字信号以及控制电子设备。

PWM通过改变脉冲信号的宽度来实现对信号的调制。

以下是脉冲宽度调制的原理和工作方式：
1. 原理：
- PWM将模拟信号转换为数字信号，通过改变脉冲信号的宽度（高电平持续时间）来表示模拟信号的大小。

- 脉冲的周期保持恒定，只有脉冲的宽度会根据模拟信号的大小而改变。

- 在PWM信号中，脉冲的占空比（高电平时间与周期的比值）决定了输出信号的幅度。

2. 工作方式：
- 设定一个固定的周期，通常称为PWM周期，以确定脉冲信号的基本频率。

- 根据模拟信号的大小，计算需要设定的脉冲宽度，即占空比。

- 生成PWM信号，根据模拟信号的大小改变脉冲的宽度，实现信号的调制。

3. 优点：
- PWM技术简单且高效，适用于数字控制电路。

- 可以精确控制输出信号的幅度，适用于需要精确控制的场合。

- PWM信号可以经过低通滤波器还原为模拟信号，实现数字到模拟的转换。

4. 应用：
- PWM广泛应用于电力电子、电机驱动、LED调光、音频放大器、无线通信等领域。

- 在电子设备中，PWM可用于控制电机的转速、调节电压、控制亮度等。

pwm脉宽调速原理-回复PWM（脉宽调制）是一种常用于电子设备和电机调速的方法。

在这篇文章中，我们将详细介绍PWM脉宽调速的原理，并解释其工作原理和应用。

一、什么是PWM脉宽调制？PWM脉宽调制是一种通过调节信号的脉冲宽度来控制输出功率的方法。

它通过改变信号的高电平时间和低电平时间的比例来控制输出电流的大小。

二、PWM脉宽调制的原理PWM脉宽调制原理基于一个简单的概念：平均电压与信号高电平的持续时间成正比。

当信号的高电平时间增加时，平均电压也会增加，从而提高输出电流。

反之，当信号的高电平时间减少时，平均电压降低，输出电流也随之降低。

在PWM调速中，周期T被划分为若干个时间间隔，其中高电平时间为Ton，周期减去高电平时间为Toff。

通过调节Ton和Toff的比例，可以调节输出端的平均电压和电流。

三、PWM调速的工作原理PWM调速的工作原理是通过利用开关器件（如晶体管）来控制电源与负载之间的连接和断开。

当开关器件处于导通状态时，信号为高电平，电源与负载直接连接，电流通过负载流动。

当开关器件处于断开状态时，信号为低电平，则电源与负载隔离，电流不再流动。

通常，PWM调速使用的是开关频率高的开关器件（如MOSFET），以实现高效的调速效果。

PWM调速的步骤如下：1. 设置一个固定的频率，即调速器的工作频率。

2. 将周期T分为若干个时间间隔。

3. 根据调速要求，设定高电平时间Ton的百分比，即每个周期中开关器件导通的时间比例。

4. 根据Ton和工作频率，计算出每个周期中高电平时间的长度。

5. 控制开关器件在每个周期中的导通和断开，以实现固定的高电平时间Ton。

6. 通过改变Ton的百分比，可以改变输出功率的大小。

四、PWM调速的应用PWM脉宽调制广泛应用于各种电子设备和电机调速中。

以下是一些常见的应用案例：1. 电机调速：PWM调速可用于直流电机、交流电机和步进电机的调速控制。

通过调整PWM信号的占空比，可以控制电机的转速和输出功率。

PWM波的原理及实际应用1. 什么是PWM波？PWM（Pulse Width Modulation）是脉宽调制的缩写，是一种在数字电子中使用的一种调制方式。

它可以将不同频率和占空比的信号合成一个数字信号输出。

2. PWM波的原理PWM波是通过不同占空比的方波脉冲信号来模拟模拟信号的一种调制方式。

在PWM波中，方波的宽度是固定的，但占空比可以根据需要调节。

PWM波的输出是由一个基准频率和一个具有不同占空比的方波脉冲信号组成的。

占空比表示方波信号中高电平所占的时间与一个周期的时间比例。

例如，一个50%的占空比表示高电平的时间等于一个周期时间的一半。

3. PWM波的应用3.1 转换器控制PWM波广泛应用于各种类型的转换器控制中，包括DC-DC转换器和AC-DC转换器。

通过调整PWM波的占空比，可以控制转换器的输出电压和电流。

3.2 电机控制PWM波被广泛应用于电机控制中，特别是直流电机和步进电机。

通过改变PWM波的占空比，可以控制电机的转速和转向。

3.3 照明控制PWM波在照明控制中也有广泛的应用。

通过改变PWM波的占空比，可以控制灯的亮度。

这种方式比传统的调光方式更加高效和节能。

3.4 音频处理PWM波还可以用于音频处理。

在数字音频系统中，PWM波可以模拟模拟音频信号，从而实现音频的数字化和信号处理。

4. PWM波的优点4.1 简单高效PWM波的产生和控制非常简单，只需要一个计时器和一个比较器即可。

这使得PWM波成为一种非常高效的信号调制方式。

4.2 精确控制通过改变PWM波的占空比，可以实现对电压、电流、亮度等的精确控制。

这使得PWM波在工业控制和调整中非常有用。

4.3 低功耗PWM波相对于其他调制方式来说，功耗非常低。

因为只有在高电平时才会有电流流过，而在低电平时几乎没有电流流过。

4.4 高抗干扰性PWM波在传输过程中具有较高的抗干扰性。

传输过程中，一旦脉冲信号丢失，由于脉冲宽度较大，临界点的波形扰动对结果影响较小，因此抗干扰性较强。

PWM基本原理及其应用实例PWM基本原理及其应用实例2009-06-26 14:12:02| 分类：嵌入式技术探索| 标签：|字号大中小订阅～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～理论篇（一）原理介绍～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。

1 PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

冲量指窄脉冲的面积。

效果基本相同，是指环节的输出响应波形基本相同。

低频段非常接近，仅在高频段略有差异。

面积等效原理：分别将如图1所示的电压窄脉冲加在一阶惯性环节（R-L 电路）上，如图2a所示。

其输出电流i(t)对不同窄脉冲时的响应波形如图2b所示。

从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。

脉冲越窄，各i(t)响应波形的差异也越小。

如果周期性地施加上述脉冲，则响应i(t)也是周期性的。

用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。

用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。

SPWM波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM波形。

图3 用PWM波代替正弦半波要改变等效输出正弦波幅值，按同一比例改变各脉冲宽度即可。

PWM电流波：电流型逆变电路进行PWM控制，得到的就是PWM电流波。

脉宽调制的基本原理及其应用实例2009-12-16 20:17:00| 分类：驱动控制| 标签：|字号大中小订阅脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

一、脉冲宽度调制基本原理随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。

可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM 进行编码。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM进行编码。

pwm(脉冲宽度调制)的工作原理、分类及其应用PWM（Pulse Width Modulation, 脉冲宽度调制）是一种通过改变电路输出高低电平的时间比例，来产生不同的输出电压或输出功率的调制技术。

它被广泛应用于电机控制、照明调节、电源管理等领域。

PWM的工作原理是通过给定一个周期，然后在每个周期内分配一个脉冲宽度，从而产生输出信号。

其输出信号的高低电平比例能够被改变，从而可以控制输出电流或电压的大小。

PWM技术的基本原理是：将所需控制的模拟信号与一个高频的脉冲信号进行比较，通过改变脉冲信号的占空比来控制模拟信号的大小。

根据输出信号的周期和脉冲宽度的变化方式，PWM可分为以下几种类型：1. 单极性PWM：输出信号只有高电平和低电平两种状态，不会出现中间状态。

单极性PWM输出的波形呈现方波状，行驶平稳，肉眼观测基本无抖动。

2. 双极性PWM：可以产生负电压的PWM输出方式，信号可以在赫兹周期内的0V ~ + Vcc 之间波动，同时也可以在0V ~ -Vcc之间波动。

3. 比例PWM：比例PWM是根据输入信号的幅值变化，改变信号高低电平比例的一种方式。

比例PWM输出的波形呈现类似圆形的波形，行驶上比单极性PWM要更稳。

PWM技术被广泛应用于各种领域，例如：1. 电机控制：具有比较器作用的PWM电路，可以通过对电机施加不同的电压和电流，实现电机转速、方向、扭矩等参数的控制。

2. 照明调节：通过调节灯具对PWM信号的响应能力来改变灯光亮度，实现明暗程度的调节。

3. 电源管理：PWM技术可以用来调节电源的输出电压和电流，实现负载的动态功率管理，增强电源的效率和稳定性。

总之，PWM技术是一种能够获取精确控制的调制技术，被广泛应用于各种领域，它在现代电子工业中的作用不可替代。

pwm脉宽调速原理
脉宽调制（PWM）是一种常用的电机调速技术，它通过改变脉冲信号的宽度来控制电机的速度。

其基本原理如下：
1. PWM 信号的产生：PWM 信号是一个矩形波，其宽度可以通过调整占空比来改变。

占空比是指脉冲信号的高电平时间与周期的比值。

例如，一个 PWM 信号的周期为 10 毫秒，高电平时间为 5 毫秒，则占空比为 0.5。

2. 电机的速度控制：PWM 信号可以用来控制电机的速度。

当 PWM 信号的占空比增大时，电机的平均电压也会增加，从而导致电机的转速增加。

反之，当占空比减小时，电机的平均电压降低，从而导致电机的转速降低。

3. PWM 调速的实现：为了实现 PWM 调速，需要使用一个 PWM 控制器。

PWM 控制器可以接收一个速度设定信号，并根据该信号产生相应的 PWM 信号。

PWM 信号经过驱动电路放大后，驱动电机转动。

4. 速度反馈控制：为了提高 PWM 调速的精度和稳定性，通常会使用速度反馈控制。

速度反馈控制可以通过测量电机的转速，并将其反馈给 PWM 控制器，从而实现对电机速度的精确控制。

总之，PWM 脉宽调速原理是通过改变 PWM 信号的占空比来控制电机的速度。

PWM 控制器接收速度设定信号，并根据该信号产生相应的 PWM 信号，驱动电机转动。

为了提高调速的精度和稳定性，通常会使用速度反馈控制。

pwm的原理简述脉宽调制（PWM）是一种常用的调制方式，广泛应用于电子电路和通信领域。

本文将对PWM的原理进行简述，介绍其基本概念、工作原理以及应用场景。

一、基本概念脉宽调制是一种将连续信号转换成脉冲信号的技术，通过调节脉冲的宽度来表达原始信号的信息。

PWM信号由一个固定频率的高电平脉冲和一个可变宽度的低电平脉冲组成。

高电平脉冲的时间通常为固定值，而低电平脉冲的宽度则根据输入信号的大小而变化。

二、工作原理PWM的工作原理基于脉冲宽度与信号幅度之间的线性关系。

当输入信号的幅度较大时，脉冲宽度也相应增大；当输入信号的幅度较小时，脉冲宽度相应减小。

这样可以通过脉冲宽度的变化来精确控制输出信号的幅度。

PWM的实现方式主要有两种：基于比较器的PWM和基于计数器的PWM。

基于比较器的PWM将输入信号与一个固定幅度的三角波进行比较，从而产生输出的PWM信号；而基于计数器的PWM则利用计数器和一个固定的参考值来生成PWM信号。

三、应用场景PWM在各个领域都有广泛的应用，以下是几个常见的应用场景：1. 电力电子：PWM技术被广泛运用于交流变直流变换器、直流变交流变换器和逆变器等电力电子装置中。

通过控制PWM信号的脉冲宽度和频率，可以有效地调节输出电压和电流。

2. 无线通信：PWM技术可用于调制无线信号的幅度，实现蓝牙、Wi-Fi等无线通信协议中的数据传输。

3. 数字调光：PWM技术被应用于LED灯的调光控制。

通过调节PWM信号的占空比，可以精确控制LED灯的亮度。

4. 电机控制：PWM技术可用于电机速度调节和位置控制。

通过调节PWM信号的脉冲宽度，可以实现电机的精确控制。

5. 音频处理：PWM技术被应用于音频信号的数字处理中。

通过合理地调节PWM信号的频率和宽度，可以实现音频信号的数字放大和音效处理。

综上所述，脉宽调制（PWM）是一种常用的调制方式，通过调节脉冲信号的宽度来表达原始信号的信息。

它在电子电路和通信领域具有广泛的应用，可实现精确的信号调节和控制。

PWM的基本原理及其应用实例1. PWM的基本原理脉宽调制（PWM），是一种电脉冲宽度变化的模拟调制技术。

它通过改变电信号脉冲的宽度，来传递模拟信号。

PWM的基本原理可以总结如下：•脉冲宽度调制： PWM信号的基本特点是强度恒定，即信号的幅度不变，只是脉冲的宽度发生变化。

•周期和频率： PWM信号由一个周期组成，周期是两次信号脉冲的时间间隔。

频率是每秒钟的周期数，常用单位为赫兹（Hz）。

•占空比： PWM信号的占空比是指高电平占一个周期时间的比例。

通常用百分比来表示。

•模拟信号传输： PWM信号通过改变脉冲的宽度来传输模拟信号。

脉冲宽度越宽，表示模拟信号的幅度越大；脉冲宽度越窄，表示模拟信号的幅度越小。

脉宽调制的过程中，通常使用一个可调节占空比的计时器来实现。

通过改变计时器的计数值，可以改变脉冲的周期和宽度，从而实现对PWM信号的调节。

2. PWM的应用实例PWM技术在许多领域都有广泛的应用。

以下是几个常见的应用实例：2.1 电机控制PWM技术在电机控制中起到关键作用。

通过调整PWM信号的占空比，可以控制电机的转速和转向。

具体应用如下：•电机驱动： PWM信号用于驱动直流电机、步进电机和无刷直流电机等。

通过改变PWM信号的占空比，可以控制电机的速度。

•电机方向：通过将两个PWM信号交替使用，可以控制电机的正反转。

2.2 照明控制PWM技术在照明控制中也有着广泛的应用。

通过调整PWM信号的占空比和频率，可以实现灯光的亮度和颜色调节。

具体应用如下：•LED调光： PWM信号用于调节LED灯的亮度。

通过改变PWM信号的占空比，可以调整LED灯的亮度。

•RGB灯控制： PWM信号用于控制RGB灯的颜色。

通过改变不同PWM信号的占空比，可以实现对各个颜色通道的控制。

2.3 电源变换器PWM技术在电源变换器中也有着重要的应用。

通过调整PWM信号的占空比和频率，可以实现电源的高效变换和稳定输出。

具体应用如下：•DC-DC变换器： PWM信号用于控制DC-DC变换器的输出电压。
