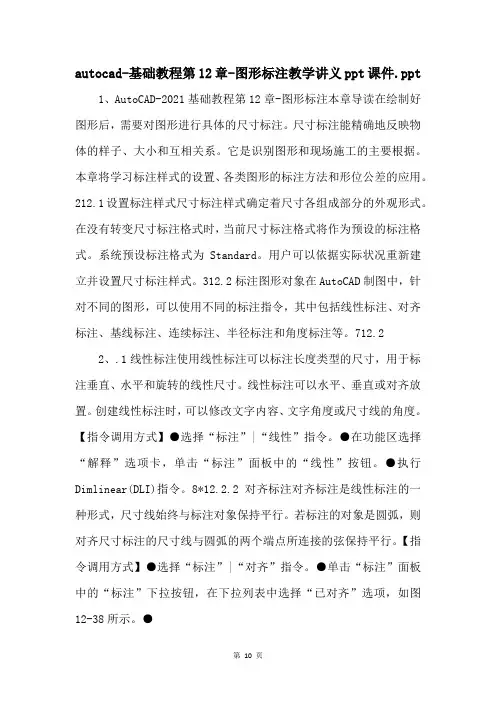

autocad-基础教程第12章-图形标注教学讲义ppt课件.ppt 1、AutoCAD-2021基础教程第12章-图形标注本章导读在绘制好图形后,需要对图形进行具体的尺寸标注。
尺寸标注能精确地反映物体的样子、大小和互相关系。
它是识别图形和现场施工的主要根据。
本章将学习标注样式的设置、各类图形的标注方法和形位公差的应用。
212.1设置标注样式尺寸标注样式确定着尺寸各组成部分的外观形式。
在没有转变尺寸标注格式时,当前尺寸标注格式将作为预设的标注格式。
系统预设标注格式为Standard。
用户可以依据实际状况重新建立并设置尺寸标注样式。
312.2标注图形对象在AutoCAD制图中,针对不同的图形,可以使用不同的标注指令,其中包括线性标注、对齐标注、基线标注、连续标注、半径标注和角度标注等。
712.22、.1线性标注使用线性标注可以标注长度类型的尺寸,用于标注垂直、水平和旋转的线性尺寸。
线性标注可以水平、垂直或对齐放置。
创建线性标注时,可以修改文字内容、文字角度或尺寸线的角度。
【指令调用方式】●选择“标注”|“线性”指令。
●在功能区选择“解释”选项卡,单击“标注”面板中的“线性”按钮。
●执行Dimlinear(DLI)指令。
8*12.2.2对齐标注对齐标注是线性标注的一种形式,尺寸线始终与标注对象保持平行。
若标注的对象是圆弧,则对齐尺寸标注的尺寸线与圆弧的两个端点所连接的弦保持平行。
【指令调用方式】●选择“标注”|“对齐”指令。
●单击“标注”面板中的“标注”下拉按钮,在下拉列表中选择“已对齐”选项,如图12-38所示。
●3、执行DIMALIGNED(DAL)指令。
*12.2.3半径标注使用“半径”指令可以依据圆和圆弧的半径大小、标注样式等的选项设置以及光标的位置来绘制不同类型的半径标注。
标注样式掌握圆心标记和中心线。
当尺寸线画在圆弧或圆内部时,AutoCAD不绘制圆心标记或中心线。
【指令调用方式】●选择“标注”|“半径”指令。

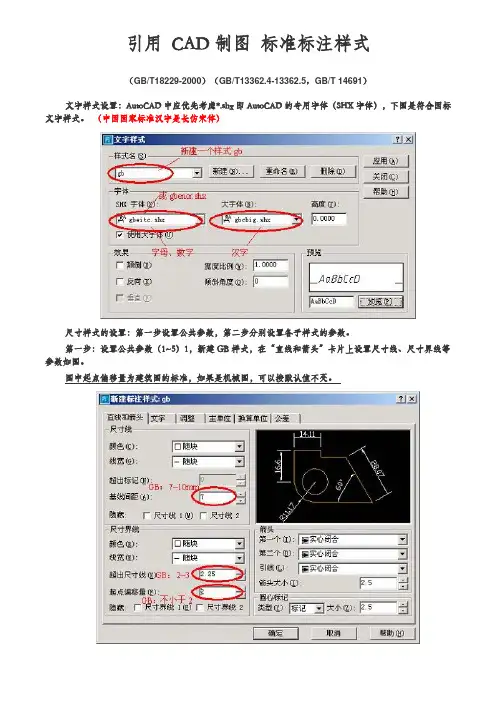

引用CAD制图标准标注样式(GB/T18229-2000)(GB/T13362.4-13362.5,GB/T 14691)文字样式设置:AutoCAD中应优先考虑*.shx即AutoCAD的专用字体(SHX字体),下图是符合国标文字样式。
(中国国家标准汉字是长仿宋体)尺寸样式的设置:第一步设置公共参数,第二步分别设置各子样式的参数。
第一步:设置公共参数(1~5)1,新建GB样式,在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准,如果是机械图,可以按默认值不变。
2,选择尺寸文字样式:3,考虑标注比例因子(一般不选择)比例因子DIMSCALE取比例的倒数,如出图比例为1:50,DIMSCALE=50;如出图比例为1:100,DIMSCALE=100……,这是在模型空间出图的情况。
如果利用布局,则选择“按布局(图纸空间)缩放标注”,不必指定DIMSCALE的值。
4,单位可以是缺省值5,公共参数设置完毕,点击“确定”,返回上一级对话框,看到新建的gb样式。
第二步:分别设置各子样式(6~14):线性标注、直径标注、半径标注、角度标注;6,设置线性尺性标子样式(机械类图纸不需要设置线性尺寸标注样式);紧接继续“新建”,在“用于”下选择“线性标注”。
7,点击“继续”,为线性标注设置参数。
对于建筑图,只需修改箭头为建筑标记,同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度,国标要求斜线长2~3mm。
其他所有参数均按公共参数设置,如果为机械图,箭头及其大小也不必改。
8,点击确定,看到gb样式下的线性标注子样式。
9,设置直径标注子样式。
紧接继续“新建”,在“用于”下选择“直径标注”,点击“继续”,为直径标注设置参数。
先将文字对齐方式选为“ISO标准”,这样可以使直径尺寸成水平标注(这只是一种习惯)。
10,对直径标注的文字及箭头位置作调整。
11,点击“确定”完成gb样式下的直径标注子样式。
