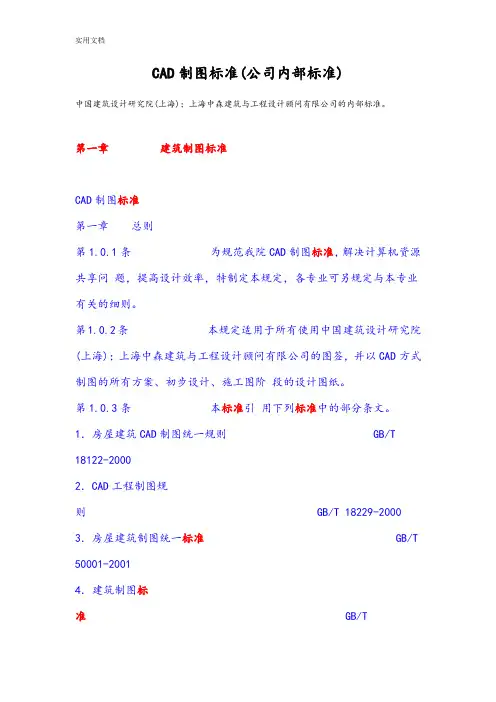

CAD制图标准(公司部标准)中国建筑设计研究院()；中森建筑与工程设计顾问的部标准。
第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院()；中森建筑与工程设计顾问的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-2000 3．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T50104-20015．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB47 28.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0A1A2 A3A4宽度╳长度841╳1189594╳841420╳594297╳420210╳297图框边距C10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院()；中森建筑与工程设计顾问的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规要求，并作为统一标识不得修改。

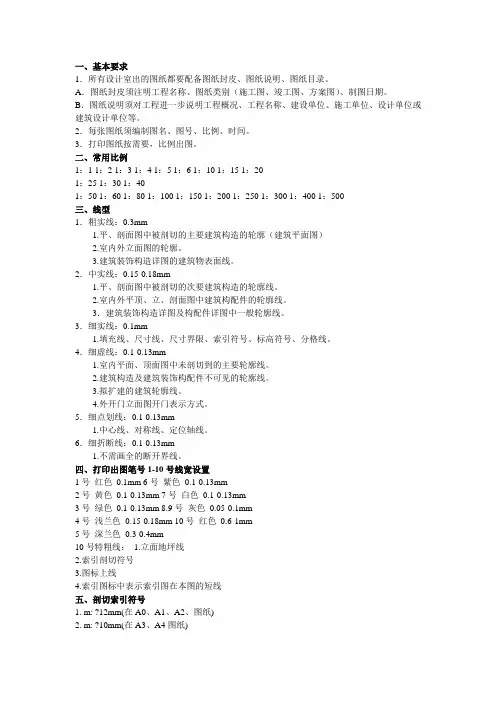

一、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
二、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500三、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
四、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线五、剖切索引符号1. m: ?12mm(在A0、A1、A2、图纸)2. m: ?10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图六、图层管理.一般制图分层A.墙体层(W ALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸，节省时间。

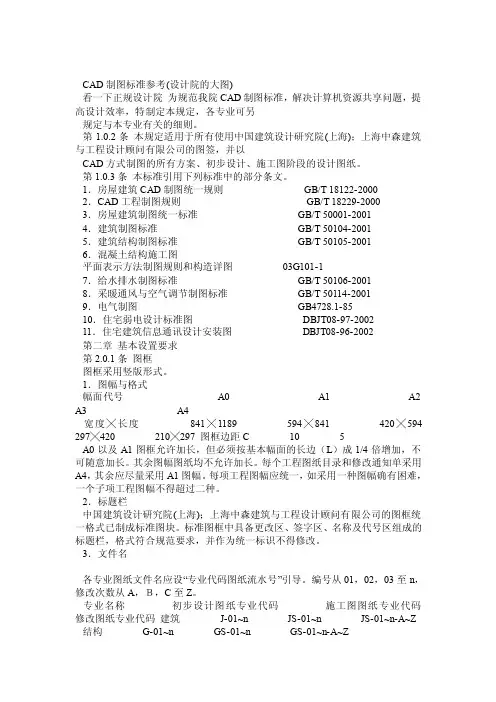

CAD制图标准参考(设计院的大图)看一下正规设计院为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297 图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。

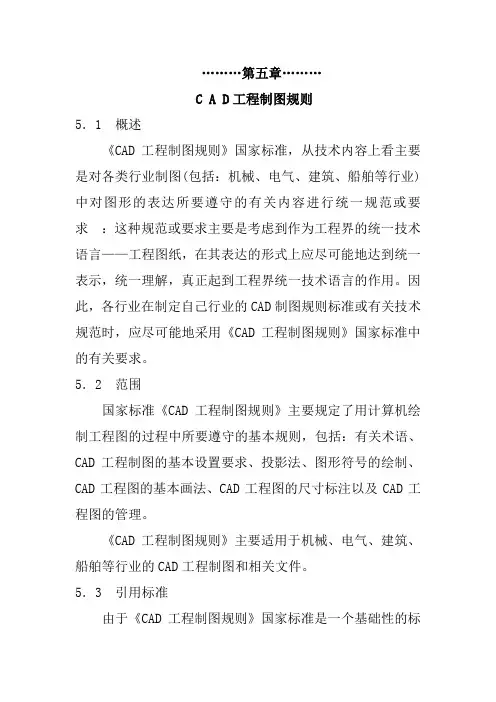

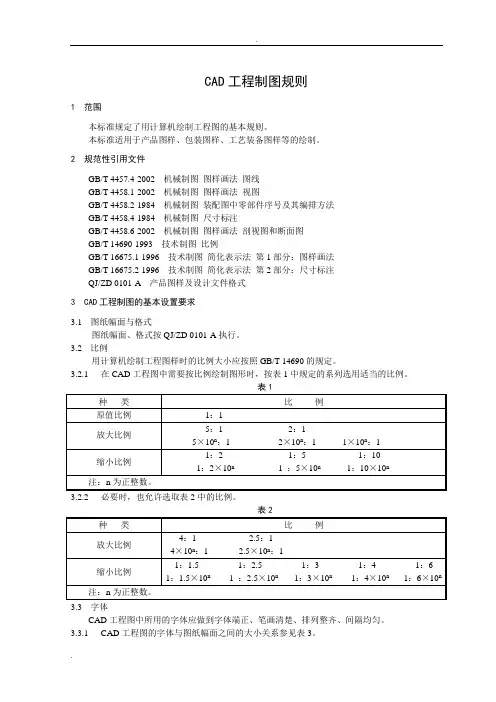

………第五章………C A D工程制图规则5．1 概述《CAD工程制图规则》国家标准，从技术内容上看主要是对各类行业制图(包括：机械、电气、建筑、船舶等行业)中对图形的表达所要遵守的有关内容进行统一规范或要求：这种规范或要求主要是考虑到作为工程界的统一技术语言——工程图纸，在其表达的形式上应尽可能地达到统一表示，统一理解，真正起到工程界统一技术语言的作用。
因此，各行业在制定自己行业的CAD制图规则标准或有关技术规范时，应尽可能地采用《CAD工程制图规则》国家标准中的有关要求。
5．2 范围国家标准《CAD工程制图规则》主要规定了用计算机绘制工程图的过程中所要遵守的基本规则，包括：有关术语、CAD工程制图的基本设置要求、投影法、图形符号的绘制、CAD工程图的基本画法、CAD工程图的尺寸标注以及CAD工程图的管理。
《CAD工程制图规则》主要适用于机械、电气、建筑、船舶等行业的CAD工程制图和相关文件。
5．3 引用标准由于《CAD工程制图规则》国家标准是一个基础性的标准，同时也是国内各行业用计算机绘制工程图样都要遵守的一个基本规则。
所以，在《CAD工程制图规则》国家标准的起草中引用了与之有关系的标题栏、明细栏、字体、比例画法、标注等有关标准达2 0多项。
415．4 术语《CAD工程制图规则》国家标准中的术语主要是引用GB ／T1 5 7 5 1—1 9 9 5<(技术产品文件计算机辅助设计与制图词汇》中的术语。
该词汇标准中对计算机开发、编程、硬件、软件等内容的术语定义进行了规定，如：计算机辅助绘图、计算机辅助工程、计算机辅助制造、计算机辅助软件工程、计算机图学、数据库管理系统、设备坐标、显示命令、开发阶段、发布阶段、文件管理、图形核心系统、输入／输出等2 9 1条术语给出了定义或解释，。
基本统一了这个领域中的名词术语。
5．5 CAD工程制图的基本设置要求CAD工程制图的基本设置要求是在用计算机绘制工程图时首先要碰到的问题，如图纸的选用，比例的选用，字体的选用、图线的选用等等，都是在绘制工程图前需确定的。
C A D工程制图规则Rule of CAD engineering drawing中铁十二局集团第四工程有限公司深圳地铁项目部编制二〇〇九年六月目录前言 (1)1 图形样板的设置 (2)1.1单位设置 (2)1.1.1 进入 (2)1.1.2 修改 (2)1.2图层设置 (3)1.2.1 进入 (3)1.2.2 修改 (3)1.3文字设置 (4)1.3.1 进入 (4)1.3.2 修改 (5)1.4标注设置 (5)1.4.1 进入 (5)1.4.2 修改 (6)1.5多重引线设置 (9)1.5.1 进入 (9)1.5.2 修改 (10)1.6布局设置 (12)1.6.1 进入布局工作界面 (12)1.6.2 绘制图框 (13)1.7打印设置 (15)1.7.1 进入 (15)1.8保存图形样板 (16)2 绘图 (18)2.1图层 (18)2.2布局 (18)2.3文字 (20)2.3.1 标题 (21)2.3.2 标题下划线 (22)2.2.3 其它 (22)2.3标注 (22)3 打印 (22)3.1打印 (22)3.2批量打印 (24)4 技巧 (26)4.1注释性 (26)4.2快捷特性 (27)4.3常用快捷命令 (29)4.3.1 对象特性 (29)4.3.2 绘图命令 (30)4.3.3 修改命令 (30)4.3.4 视窗缩放 (30)4.3.5 尺寸标注 (31)4.3.6 常用CTRL快捷键 (31)4.3.7 常用功能键 (31)4.4自动保存 (31)前言作为从事土木工程施工的技术人员，所有工作中最基本的前提和核心内容就是进行技术交底，其中，绘制施工图是技术交底中最重要的一项内容。
这就要求施工技术人员依据设计图、制图标准、施工规范并结合现场施工场地、施工条件等进行具有完全可操作性的施工图的绘制。
要完成施工图的编制，对技术人员而言，计算机绘图便是不可或缺的必备技能。
对于CAD的认识，无论是学习过还是正在学习这项技术的人而言，都或多或少地的感觉到学习使用AutoCAD绘图不难，但是，如果要求其在一定的时间内完成一套完整、标准的施工图，就会感到有些力不从心了，本书根据各种制图规范及从事土木工程的经验，总结出如下一些具有共性问题的解决方法和技巧。
CAD制图标准(公司内部标准)中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-2000 3．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准 GB/T50104-20015．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB472 8.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用 A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
水利工程制图规定（2009年11月13日发布）1 适用范围1.1为实现我公司水利工程制图标准化，以适应勘测、设计、施工和成果存档等各方面的要求，特制定本标准。
1.2本标准是水工CAD制图的统一规则，适用于我公司水利工程以及与水利工程相关专业领域中的各设计阶段工程图样的绘制。
2 工作目标2.1规范化——实现设计成果在版面上的统一、整洁、美观，有效提高水利工程设计的成果质量。
2.2标准化——避免一些制图通病，减少重复修改工作量，提高水利工程设计的工作效率。
2.3网络化——便于设计成果在内部网络上规范化管理，便于不同工作人员之间设计成果的共享使用。
3 执行规范、标准我公司水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。
3.1《CAD工程制图规则》（GB/T 18229-2000）。
3.2 《水利水电工程制图标准－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图标准－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图标准－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图标准－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图标准－电气图》（SL73.5-2001）。
3.7 《水利水电工程制图标准－水土保持图》（SL73.6-2001）。
3.8 《给水排水制图标准》（GB/T 50106-2001）。
4 制图规定4.1 总体要求4.1.1本标准最终目标为形成公司各成员绘图表达风格的统一，不提倡过于表现个人绘图风格。
4.1.2水利工程制图的最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。
4.2 图框、图题栏、图名我公司水利工程制图应采用统一的标准图框和图题栏。
4.2.1电子制图图框宜设置外框、内框。
其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，方便控制打印；内框采用粗实线，是需要打印输出的图框。
