最新制图国家标准

目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。

１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。

１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。

２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。

绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。

２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。

２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。

３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。

３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。

４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。

４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

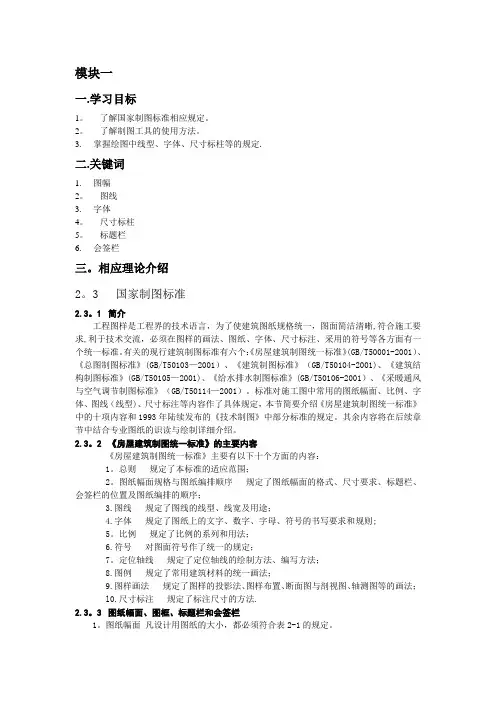

模块一一.学习目标1。

了解国家制图标准相应规定。

2。

了解制图工具的使用方法。

3.掌握绘图中线型、字体、尺寸标柱等的规定.二.关键词1.图幅2。

图线3.字体4。

尺寸标柱5。

标题栏6.会签栏三。

相应理论介绍2。

3 国家制图标准2.3。

1简介工程图样是工程界的技术语言，为了使建筑图纸规格统一，图面简洁清晰,符合施工要求,利于技术交流，必须在图样的画法、图纸、字体、尺寸标注、采用的符号等各方面有一个统一标准。

有关的现行建筑制图标准有六个：《房屋建筑制图统一标准》(GB/T50001-2001）、《总图制图标准》(GB/T50103—2001）、《建筑制图标准》（GB/T50104-2001)、《建筑结构制图标准》(GB/T50105—2001)、《给水排水制图标准》(GB/T50106-2001）、《采暖通风与空气调节制图标准》（GB/T50114—2001）。

标准对施工图中常用的图纸幅面、比例、字体、图线（线型)、尺寸标注等内容作了具体规定，本节简要介绍《房屋建筑制图统一标准》中的十项内容和1993年陆续发布的《技术制图》中部分标准的规定。

其余内容将在后续章节中结合专业图纸的识读与绘制详细介绍。

2.3。

2《房屋建筑制图统一标准》的主要内容《房屋建筑制图统一标准》主要有以下十个方面的内容：1。

总则规定了本标准的适应范围；2。

图纸幅面规格与图纸编排顺序规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图纸编排的顺序；3.图线规定了图线的线型、线宽及用途；4.字体规定了图纸上的文字、数字、字母、符号的书写要求和规则;5。

比例规定了比例的系列和用法；6.符号对图面符号作了统一的规定；7。

定位轴线规定了定位轴线的绘制方法、编写方法；8.图例规定了常用建筑材料的统一画法；9.图样画法规定了图样的投影法、图样布置、断面图与剖视图、轴测图等的画法；l0.尺寸标注规定了标注尺寸的方法.2.3。

3图纸幅面、图框、标题栏和会签栏1。

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

图纸是机械加工生产中十分重要的工艺文件，也是加工生产的基本依据，会直接影响到产品的质量与精度。

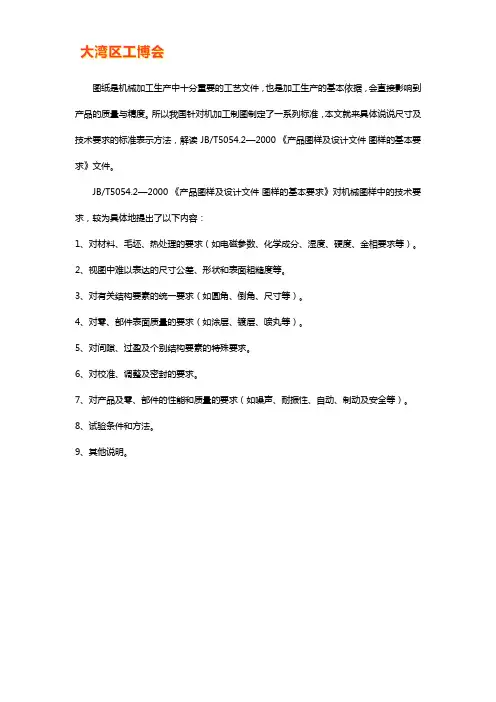

所以我国针对机加工制图制定了一系列标准，本文就来具体说说尺寸及技术要求的标准表示方法，解读JB/T5054.2—2000 《产品图样及设计文件图样的基本要求》文件。

JB/T5054.2—2000 《产品图样及设计文件图样的基本要求》对机械图样中的技术要求，较为具体地提出了以下内容：1、对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度、金相要求等）。

2、视图中难以表达的尺寸公差、形状和表面粗糙度等。

3、对有关结构要素的统一要求（如圆角、倒角、尺寸等）。

4、对零、部件表面质量的要求（如涂层、镀层、喷丸等）。

5、对间隙、过盈及个别结构要素的特殊要求。

6、对校准、调整及密封的要求。

7、对产品及零、部件的性能和质量的要求（如噪声、耐振性、自动、制动及安全等）。

8、试验条件和方法。

9、其他说明。

一、机加工制图技术要求，主要分为五个方面：1、几何精度：尺寸精度、表面结构、形位公差以及结构要素的专用公差。

2、加工、装配工艺要求：为保证产品质量而出的工艺要求。

3、理化参数：对材料的成分、组织和性能方面的要求。

4、产品性能及检测：使用及调试方面的要求。

5、其他要求。

二、技术要求的给出方式技术要求作为表达设计意图的重要内容，可通过以下方式表示其设计要求：1、标准化了的几何精度要求一般注写在图形上，对于某些要素有特殊要求时，可用指引线引出，并在其基准线上注写简要的说明。

2、在标题栏附近，以“技术要求”为标题，逐条书写文字说明。

文字说明的内容以JB/T5054.2—2000文件为准。

3、以企业标准的形式给定技术要求。

三、技术要求的书写特点1、对技术要求的标题及条文的书写位置，JB/T5054.2中有明确的规定，“尽量置于标题栏上方或者左方”。

2、条文用于力求简明、规范，或约定俗成，切忌过于口语化。

3、对于尺寸公差和形位公差的未注公差具体要求应在技术要求中予以明确。

最新国家机械制图标准[标准]CAD 通用技术规范中华人民共和国国家标准CAD 通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998--------------------------------------------------------------------------------1 范围本标准规定了 CAD 通用技术的标准化内容及其实现技术应该采用的标准。

本标准适用于三个方面:CAD 软件开发、企业产品设计的 CAD 技术应用、以及CAD 一致性测试。

注:对于 CAD 技术中的不同领域，本标准给出具体的标准。

如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T13016 ,91 标准体系表编制原则和要求;GB/T 15751 , 1995 技术产品文件计算机辅助设计与制图词汇 ; (eqv ISO/TR10623-1992)3 定义本标准采用 GB/T 15751 中的定义及下列定义。

3.1 GB/T 15751 中的定义3.1.1 计算机辅助设计 computer aided design3.1.2 计算机辅助制图 computer aided drawing (drafting)3.1.3 计算机辅助工程 computer aided engineering3.2 本标准的定义3.2.1 一致性测试 conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。

3.2.2 零件库 part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。

3.2.3 产品数据的表达与交换 product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。

中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

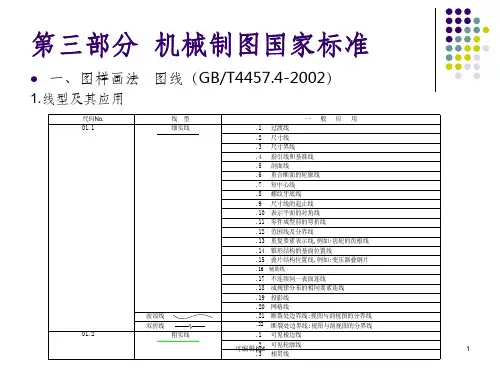

4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。

4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。

一般优先采用第4组。

表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。

机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图，以及在机械制图中使用的术语、符号和线条，确保制图的准确性、标准化和统一性。

术语和符号这个国家标准中使用的术语和符号如下：术语•机床：用于加工金属或其他硬质材料的机器设备。

•运动副：相对运动关系的零部件之间的连接或接触。

•零件：构成机械装置的基本组成部分。

•剖视：将一个物体沿一个或多个平面截开，在截面内展开物体的外形。

•详图：将一个物体的某一个部位放得比剖视图更详细，通常用于小而复杂的部分。

•机械制图：按规定符号和标准画出的机械零部件和装置的图样。

•标准尺寸：通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。

•非标准尺寸：没有遵守标准尺寸所设定尺寸的尺寸，通常由于特殊要求或局部原因所采用的尺寸。

•实体模型：将物体用实体体现出来的模型，包括立体图、展开图等。

•数字模型：将物体以数学表达形式表示的模型。

符号这个国家标准中使用的符号包括但不限于以下内容：•换向阀：箭头和带编号的环。

•油液过滤器：一条带编号的曲线和一撇。

•油液冷却器：一条粗曲线和三条细曲线。

•扭矩弹簧：一个S形曲线和一条斜线。

•电动机：一个带编号的圆，圆里有一个M字母。

•真丝密封圈：一个圆和一个斜线交叉，两端带有弧形线段。

计量机械制图国家标准中，计量的单位有以下几个：•长度：以米为单位，用于标识零件或组件的长度，深度，高度和宽度。

•角度：以度为单位，用于标识两个相对物体的旋转角度。

•时间：以秒为单位，用于标识运动的时间或机器循环的时间。

•质量：以千克为单位，用于标识物体的重量或材料的质量。

设计制图设计在机械制图中占有重要的地位。

制图设计应当具有以下要求：•准确度：制图设计应当符合国家标准的规定并具有高精度。

•一致性：制图设计应当符合主要设计理念和整体设计方案，同时保证整个设计的一致性和准确性。

•全面性：制图设计应当包括整个机器或局部设计的主要部分，保证全部组件之间的协调和配合。

第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。
