国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。

但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。

表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。

可根据需要酌情选用。

此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。

2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。

B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。

C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。

D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。

3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。

图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。

其中粗实线和粗点划线的线宽为b，其余为b/3。

结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。

CAD机械制图国家标准本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。

每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准。

一、图纸幅面和格式二、绘图比例三、字体形式及大小四、线型为了便于图纸的装订和保存，国家标准(GB/T14689—93)对图纸幅面作了统一的规定。

必要时允许加长。

1.图纸幅面尺寸Ba cccLeeLeBe幅面代号A0A1A2A3A4尺寸B×L841×1189594×841420×594297×420210×297周边尺寸a25c105e2010BacccLeeLeBe基本幅面及图框尺寸(单位：mm)1.图纸幅面尺寸（1）需要装订的图样一般采用A4竖装或A3横装，其图框格式如下图所示。

(2)ca LcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式2.图框格式不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee (4)LeB（2）不需要装订的图样2.图框格式3.标题栏标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

每张图纸的右下角都应有标题栏。

国家标准:(GB/T10609.1—89）在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

年 月 日(年 月 日)180签名分区更改文件号标记处数(签名)工艺1212审核设计批准16121216标准化(年 月 日)(签名)7101016161216(图样代号)(图样名称)(9)共 张 第 张506.5阶段标记重量910比例1820(单位名称)(材料标记)4×6.512128×7(=56)3.标题栏标题栏3.CAD中级考证一般使用下图所示的简易标题栏。

图中图形与其实物相应要素的线性尺寸之比，称为比例。

比例分原值比例、放大比例和缩小比例（见下表）。

cad制图国家标准CAD制图国家标准。

CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它通过计算机软件的辅助，使得设计师可以更加高效、精确地完成设计工作。

而在CAD制图的过程中，国家标准的制定和遵循显得尤为重要。

本文将就CAD制图国家标准进行探讨，以期为相关从业人员提供一些参考和指导。

首先，CAD制图国家标准的制定是为了规范和统一CAD制图的流程、方法和要求。

国家标准的制定是经过广泛的调研和专家论证，旨在保障CAD制图的质量和可靠性。

这些标准包括但不限于CAD软件的选择、图纸格式、图形符号、尺寸标注、图层设置等方面的规定，旨在使得各个行业的CAD制图都能达到一定的统一标准，方便交流和合作。

其次，CAD制图国家标准的遵循是每一个从事CAD制图工作的人都应该严格遵守的。

只有严格遵循国家标准，才能保证CAD制图的质量和准确性。

在CAD 制图的过程中，要严格按照国家标准的要求进行操作，尤其是在图纸的制作、图形符号的使用、尺寸标注的规范等方面要特别注意，不能随意变更或者忽视国家标准的规定。

另外，CAD制图国家标准的遵循还需要与时俱进，随着CAD技术的不断发展和更新，国家标准也需要不断修订和完善。

因此，从事CAD制图工作的人员需要时刻关注国家标准的最新动态，及时了解和学习最新的标准要求，确保自己的CAD制图工作始终符合最新的国家标准。

总之，CAD制图国家标准的制定和遵循对于保障CAD制图质量和推动CAD 技术的发展具有重要意义。

作为CAD制图人员，应该时刻关注国家标准的要求，严格遵守标准规定，不断提升自身的CAD制图水平，为推动工程设计和制造业的发展做出自己的贡献。

在实际的CAD制图工作中，我们应该不断总结经验，不断提高自己的CAD制图水平，同时也要积极参与国家标准的修订和完善工作，为CAD制图国家标准的不断完善和提高贡献自己的力量。

相信在大家的共同努力下，CAD制图国家标准一定会不断完善和提高，推动CAD技术的发展和工程设计的进步。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

cad建筑制图国家标准CAD建筑制图国家标准。

CAD（Computer-Aided Design，计算机辅助设计）技术在建筑行业中得到了广泛的应用，成为了建筑制图的重要工具。

为了规范和统一CAD建筑制图的标准，我国制定了一系列的国家标准，以确保建筑制图的质量和准确性。

本文将就CAD建筑制图国家标准进行详细介绍，希望能对广大建筑行业从业者有所帮助。

首先，CAD建筑制图国家标准主要包括了建筑图纸的格式、标注、符号、线型、颜色等方面的规定。

在建筑图纸的格式方面，国家标准对图幅尺寸、图幅折叠、图框、图样编号等都做出了详细的规定，以确保建筑图纸的统一和规范。

在标注方面，国家标准规定了建筑图纸上各种标注的格式、内容、大小、位置等，以确保建筑图纸的清晰和易读。

在符号、线型、颜色等方面，国家标准也做出了详细的规定，以确保建筑图纸的统一性和规范性。

其次，CAD建筑制图国家标准还包括了建筑图纸的制作流程、审查标准、质量要求等方面的规定。

在建筑图纸的制作流程方面，国家标准规定了建筑图纸的制作步骤、文件命名规范、版本控制要求等，以确保建筑图纸的制作过程有条不紊、规范有序。

在审查标准方面，国家标准规定了建筑图纸的审查程序、审查内容、审查要求等，以确保建筑图纸的质量和准确性。

在质量要求方面，国家标准规定了建筑图纸的质量标准、精度要求、完整性要求等，以确保建筑图纸的质量达到国家标准要求。

最后，CAD建筑制图国家标准的实施对于建筑行业具有重要的意义。

一方面，国家标准的实施可以提高建筑图纸的质量和准确性，减少因图纸错误而导致的建筑质量问题和工期延误。

另一方面，国家标准的实施可以促进建筑行业的规范化发展，提高建筑行业的整体水平和竞争力。

因此，建筑行业的从业者应当严格遵守CAD建筑制图国家标准，提高对国家标准的认识和理解，不断提升自身的制图能力和水平。

综上所述，CAD建筑制图国家标准是建筑行业的重要规范和标准，对于提高建筑图纸的质量和准确性具有重要的意义。

cad机械制图国家标准CAD机械制图国家标准。

CAD（Computer Aided Design）即计算机辅助设计，是利用计算机进行辅助设计的一种技术。

在机械制图领域，CAD技术的应用已经成为不可或缺的一部分。

而在CAD机械制图的过程中，国家标准也起着至关重要的作用。

本文将就CAD机械制图国家标准进行详细介绍。

首先，CAD机械制图国家标准主要包括了图形符号、尺寸标注、工程图纸、图样和图纸的编制等内容。

这些标准的制定，旨在规范CAD机械制图的过程，保证图纸的准确性和规范性，提高设计效率和质量。

图形符号是CAD机械制图中的重要组成部分，国家标准对于图形符号的设计和使用进行了明确的规定。

这些规定包括了各种图形符号的形状、尺寸、比例和使用方法等，确保了图纸的统一和规范。

尺寸标注是CAD机械制图中必不可少的一环，国家标准对于尺寸标注的位置、方式、字体大小、箭头形状等进行了详细规定，使得尺寸标注清晰明了，方便工程师进行阅读和理解。

工程图纸的编制是CAD机械制图的重要环节，国家标准对于工程图纸的纸张尺寸、折叠方式、图框格式等进行了规范，确保了图纸的整洁美观和便于存档。

此外，国家标准还对于图样和图纸的编制进行了详细的规定，包括了图样的分类、编号、命名规则以及图纸的装订方式、保存期限等内容，为CAD机械制图提供了统一的规范和标准。

总的来说，CAD机械制图国家标准的制定和执行，对于提高CAD机械制图的质量和效率起着至关重要的作用。

遵循国家标准，可以使得CAD机械制图更加规范、准确、高效，有利于提高产品的设计质量和市场竞争力。

因此，工程设计人员在进行CAD机械制图时，务必严格遵循国家标准，做到规范、精准、合规，为工程设计工作提供有力的保障。

cad 制图国家标准CAD制图国家标准。

CAD（计算机辅助设计）是一种利用计算机软件进行设计、绘图和模拟的技术，已经成为现代工程设计领域的重要工具。

在CAD制图过程中，国家标准的制定和遵循对于保障工程设计质量、提高工作效率至关重要。

本文将就CAD制图国家标准的相关内容进行介绍。

首先，CAD制图国家标准的制定是为了规范设计和绘图过程，保证工程设计的准确性和一致性。

国家标准对CAD软件的使用、图纸格式、图形符号、尺寸标注、图框、图样抄写等方面都有详细的规定，旨在让设计人员在使用CAD软件进行绘图时能够按照统一的标准进行操作，确保绘制出的图纸符合国家标准要求，提高工程设计的质量和效率。

其次，CAD制图国家标准的遵循对于工程设计人员来说是义不容辞的责任。

只有严格遵循国家标准，才能保证绘制出的图纸在工程施工和验收中能够得到认可。

同时，遵循国家标准也能够提高图纸的可读性和传达性，减少因图纸不清晰、标注不规范等原因而导致的误解和错误。

另外，CAD制图国家标准的不断更新也是为了适应工程设计领域的发展和变化。

随着科技的进步和工程设计方法的不断更新，CAD制图国家标准也需要不断进行修订和完善，以适应新的需求和技术。

因此，设计人员需要密切关注国家标准的最新动态，及时更新自己的知识和技能，以保持与时俱进。

最后，CAD制图国家标准的执行需要全行业的共同努力。

不仅设计人员需要严格遵守国家标准，CAD软件开发商也需要确保软件的功能和操作界面符合国家标准的要求。

同时，相关的培训和教育也需要加强，让更多的从业人员了解和掌握CAD制图国家标准，从而推动整个行业朝着规范化、标准化的方向发展。

总之，CAD制图国家标准的制定和遵循对于工程设计领域来说具有重要的意义。

只有严格遵守国家标准，才能保证工程设计的质量和安全。

希望全行业能够共同努力，不断完善CAD制图国家标准，推动工程设计领域的健康发展。

cad 制图国家标准CAD制图国家标准。

CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。

而国家标准则是保障CAD制图质量和统一规范的重要依据。

本文将就CAD制图国家标准进行详细介绍。

首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。

GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。

这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。

其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。

这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。

此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。

比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。

此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。

比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。

最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。

它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。

综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。

希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。

中华人民共和国国家标准CAD通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998________________________________________1 范围本标准规定了CAD通用技术的标准化内容及其实现技术应该采用的标准。

本标准适用于三个方面：CAD软件开发、企业产品设计的CAD技术应用、以及CAD 一致性测试。

注：对于CAD技术中的不同领域，本标准给出具体的标准。

如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T13016 －91 标准体系表编制原则和要求；GB/T 15751－1995 技术产品文件计算机辅助设计与制图词汇；(eqv ISO/TR10623-1992)3 定义本标准采用GB/T 15751中的定义及下列定义。

3.1 GB/T 15751中的定义3.1.1 计算机辅助设计computer aided design3.1.2 计算机辅助制图computer aided drawing (drafting)3.1.3 计算机辅助工程computer aided engineering3.2 本标准的定义3.2.1 一致性测试conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。

3.2.2 零件库part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。

3.2.3 产品数据的表达与交换product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。

注：“产品数据的表达与交换”是国际标准ISO 10303的正式名称。

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

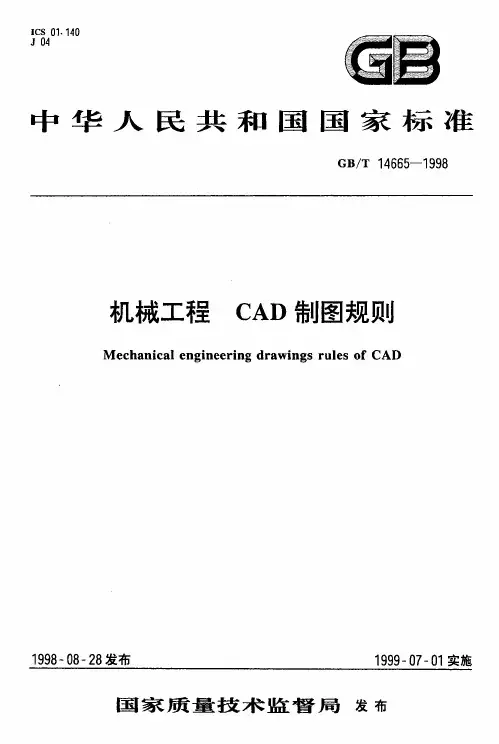

中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。

4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。

一般优先采用第4组。

表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。

cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。

下面将介绍一些常见的CAD制图规范标准。

1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。

布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。

2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。

常用的绘图比例有1:1、1:2、1:5、1:10等。

3. 字体规范字体应使用标准的宋体、楷体或黑体。

字号一般选择5号或7号字。

标题的字号可以适当增大。

4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。

5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。

应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。

6. 标注规范标注应准确明确，字体清晰可读。

标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。

7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。

8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。

比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。

9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。

10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。

综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。

在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。

同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。

cad制图标准国标CAD制图标准国标。

CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机系统进行工程设计与制图的技术。

在工程设计领域，CAD制图标准国标是非常重要的，它规范了CAD制图的各项标准，为工程设计提供了统一的规范和依据。

本文将对CAD制图标准国标进行详细介绍，希望能够帮助大家更好地理解和应用CAD制图标准国标。

首先，CAD制图标准国标主要包括以下几个方面，图形符号、图样线型、尺寸标注、文字标注、图框、标题栏等。

这些标准的制定是为了使CAD制图更加规范、统一，便于工程师之间的交流与合作，提高工程设计的效率和质量。

在CAD制图标准国标中，图形符号是非常重要的一部分。

图形符号是用来表示不同元件、零件、构件等的图形标识，它们的形状、大小、比例等都是按照国家标准规定的。

在CAD制图中，使用标准的图形符号能够使图纸更加清晰、易读，有利于工程师之间的沟通和理解。

图样线型也是CAD制图标准国标中的重要内容。

在CAD制图中，线型的选择直接影响着图纸的美观度和清晰度。

国家标准规定了各种不同用途的线型，如中心线、边界线、切割线等，工程师在进行CAD制图时应当严格按照国家标准选用相应的线型，以确保图纸的准确性和规范性。

尺寸标注和文字标注也是CAD制图标准国标中不可忽视的部分。

尺寸标注是用来表示零件尺寸的标注，文字标注则是用来说明图纸内容的文字说明。

在CAD 制图中，尺寸标注和文字标注的位置、大小、字体等都有严格的规定，这些规定旨在使图纸更加清晰、易读，减少歧义和误解。

此外，图框和标题栏也是CAD制图标准国标中的重要内容。

图框是图纸的边框，标题栏则是用来标明图纸名称、图号、比例、日期等信息的区域。

国家标准规定了图框和标题栏的大小、位置、内容等，工程师在进行CAD制图时应当严格按照国家标准设置图框和标题栏，以确保图纸的规范和统一。

总的来说，CAD制图标准国标对工程设计具有非常重要的意义，它规范了CAD制图的各项标准，为工程设计提供了统一的规范和依据。

国家cad标准制图
国家CAD标准制图。

国家CAD标准制图是指在国家标准化组织的指导下，依据国家相关法律法规
和技术规范，对CAD制图进行统一规范和管理的工作。

CAD标准制图的实施，对于提高工程设计质量、降低工程造价、提高工程建设效率具有重要意义。

首先，国家CAD标准制图的实施可以提高工程设计质量。

通过统一的标准规范，可以规范CAD制图的内容、格式、尺寸等要素，避免了因为制图不规范而导
致的设计错误或者施工问题。

这有助于提高工程设计的准确性和完整性，保障工程质量。

其次，国家CAD标准制图的实施可以降低工程造价。

制定统一的CAD标准可以规范工程图纸的制作，避免了因为图纸不规范导致的重复制图或者修改，节约了工程设计和施工的成本。

此外，标准化的CAD制图可以提高工程设计的效率，缩
短工程周期，减少了工程的投资。

此外，国家CAD标准制图的实施可以提高工程建设效率。

统一的CAD标准可以提高工程设计和施工的配合度，减少了因为图纸不统一而导致的沟通问题，提高了工程建设的效率。

此外，标准化的CAD制图也方便了工程资料的管理和归档，
为工程的后期运营和维护提供了便利。

综上所述，国家CAD标准制图的实施对于提高工程设计质量、降低工程造价、提高工程建设效率具有重要意义。

因此，我们应当认真遵守国家CAD标准制图的
相关规定，提高自身的制图水平，为工程建设的顺利进行贡献自己的力量。

同时，也应当不断完善和更新CAD标准，以适应工程建设的发展需求，推动工程设计和
施工的现代化和智能化进程。

中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。

4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。

一般优先采用第4组。

表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。

CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。

清楚正确，尺寸大小协调一致。

当三者并列书写时，汉字字高略高于字符和数字。

2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。

大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。

轴线：轴线由定位线和定位轴线标记组成。

定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。

3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。
